第6讲物体运动的判断从v－t图像看加速度如图，大街上，车辆如梭，有加速的，有减速的，有来有往．(1)汽车做加速运动时，加速度的方向与速度方向有什么关系？减速时呢？(2)汽车的加速度增大(或减小)，对汽车的速度变化有什么影响？【答案】(1)汽车做加速运动时，加速度方向与速度方向相同；汽车做减速运动时，加速度方向与速度方向相反．(2)汽车的加速度增大，汽车速度变化得更快；汽车的加速度减小，汽车速度变化得更慢．一、速度图像1．由图像能判断不同时刻对应的瞬时速度(1)瞬时速度为正，说明物体沿选定的正方向运动，如图中的图线1、4、5；(2)瞬时速度为负，说明物体沿与选定的正方向相反的方向运动，如图中的图线2、3；(3)若图线经过t轴，说明物体的运动方向发生变化，如图中的图线6。
2．根据图像判断物体的运动性质(1)若图线平行于t轴，则表示物体做匀速直线运动，如上图中的图线1、2；(2)若图线不平行于t轴，则表示物体做变速运动，如上图中的图线3、4、5、6。
3．截距的意义(1)纵轴上的截距：表示初始时刻物体的瞬时速度；(2)横轴上的截距：表示该时刻物体的速度为零，该时刻前后物体的速度方向相反。
4．图线交点的意义：两条图线相交，表示该时刻两物体的瞬时速度相同。
二、从vt图像看加速度1．vt图像的斜率：表示物体运动的加速度，即a＝ΔvΔt。
(如图所示)2．a 的定性判断：在同一v t 图像中，图线的斜率越大，其加速度也越大。
3．a 的定量计算：在图线上取两点，坐标分别为(t 1，v 1)，(t 2，v 2)，则a ＝v 2－v 1t 2－t 1。
三、物体运动性质的判断1．加速度的大小决定了速度变化的快慢(1)(2)2．加速度方向与速度方向的关系决定了速度大小的变化——加速、减速的判断(1)加速度与速度同向时，物体做加速运动；(2)加速度与速度反向时，物体做减速运动。
例题1. 如图是做直线运动的某质点的v －t 图像，请分析：(1)质点在图中各段时间内分别做什么运动？(2)在0～4 s 、8～10 s 、10～12 s 内质点的加速度各是多少？【答案】见解析【解析】(1)在0～4 s 内质点的速度不断增大，且方向始终沿正方向，则质点做正向加速直线运动；在4～8 s 内，质点的速度始终为10 m/s ，则质点做正向匀速直线运动；在8～10 s 内，质点的速度不断减小，且方向始终为正，则质点做正向减速直线运动；在10～12 s 内，质点的速度不断增大，且方向始终为负，则质点做负向加速直线运动．(2)由a ＝Δv Δt 得0～4 s 内的加速度a 1＝10－04－0m/s 2＝2.5 m/s 2 8～10 s 内的加速度a 2＝0－1010－8m/s 2＝－5 m/s 2 10～12 s 内的加速度a 3＝－10－012－10m/s 2＝－5 m/s 2 对点训练1. (多选)某物体沿直线运动，其v －t 图像如图所示，下列说法正确的是( )A ．第1 s 内和第2 s 内物体的加速度大小相等B ．第1 s 内和第2 s 内物体的加速度方向相反C ．第3 s 内物体的速度方向和加速度方向相同D ．第2 s 末物体的加速度为零【答案】ABC【解析】物体在第1 s 内的加速度a 1＝2－01 m/s 2＝2 m/s 2，在第2 s 内的加速度a 2＝0－21m/s 2＝－2 m/s 2，选项A 、B 正确；第3 s 内，物体沿与正方向相反的方向做加速运动，速度方向与加速度方向一定相同，选项C 正确；物体在第2 s 末的加速度为－2 m/s 2，选项D 错误． 例题2. (多选)两质点A 、B 从同一地点开始运动的速度—时间图像如图所示，下列说法正确的是( )A ．质点A 的加速度大小为0.5 m/s 2B ．t ＝1 s 时，质点B 的运动方向发生改变C ．t ＝2 s 时，质点B 的加速度方向不变D ．第2 s 内，质点B 的速度方向与加速度方向相同【答案】AC【解析】质点A 的加速度大小为2－04m/s 2＝0.5 m/s 2，选项A 正确；t ＝1 s 时，质点B 的运动方向没有改变，选项B 错误；t ＝2 s 时，质点B 的速度方向改变但加速度方向不变，选项C 正确；第2 s 内，质点B 的速度方向为负，加速度方向为正，故选项D 错误．对点训练2. 一汽车以36 km/h 的速度在水平路面上匀速行驶，驾驶员发现正前方斑马线上有行人后立即刹车使汽车做匀减速运动．已知该驾驶员的反应时间为0.4 s，汽车行驶过程中的v－t图像如图所示，则汽车刹车的加速度大小为()A．15 m/s2B．18 m/s2C．5 m/s2D．4.2 m/s2【答案】C【解析】由单位换算可知36 km/h＝10 m/s，v－t图像的斜率表示加速度，则刹车的加速度为a＝0－102.4－0.4m/s2＝－5 m/s2，选项C正确，A、B、D错误．1．由vt图像可以确定物体在某时刻速度的大小和方向纵坐标的绝对值为瞬时速度的大小，正、负表示瞬时速度的方向，正值表示速度的方向与正方向相同，负值表示与正方向相反。
第2.1课探究小车速度随时间变化规律一、实验目的1.进一步练习使用打点计时器及利用纸带求瞬时速度。
2.探究小车速度随时间的变化规律。
3.会用图象法处理实验数据。
二、实验原理1.瞬时速度的计算：各计数点的瞬时速度可用以该点为中间时刻的一段时间内的平均速度来代替：v n＝x n＋x n＋12T。
2.根据v－t图象判断运动性质：用描点法可作出小车的v－t图象，根据图象的形状可判断小车的运动性质。
3.加速度的计算：利用v－t图象的斜率求出小车的加速度。
三、实验器材电磁打点计时器（或电火花计时器）、复写纸、导线、一端附有定滑轮的长木板、小车、纸带、细绳、钩码、刻度尺、交流电源。
四、实验步骤1.如图所示，把附有定滑轮的长木板放在实验桌上，并使定滑轮伸出桌面，把打点计时器固定在长木板上没有滑轮的一端，连接好电路。
2.把一条细绳拴在小车上，使细绳跨过滑轮，下边挂上钩码，把纸带穿过打点计时器，并把纸带的一端固定在小车的后面。
3.把小车停在靠近打点计时器处，接通电源后，释放小车，让小车拖着纸带运动，打点计时器就在纸带上打下一系列小点，关闭电源。
4.换上新的纸带，重复实验两次。
5.增减所挂钩码的个数，按以上步骤再做两次实验。
五、数据处理 1.瞬时速度的计算（1）从几条纸带中选择一条比较理想的纸带，舍掉开始一些比较密集的点，在后面便于测量的地方找一个点，作为计数始点，以后依次每五个点取一个计数点，并标明0、1、2、3、4…如图所示。
（2）依次测出01、02、03、04…的距离x1、x2、x3、x4…，填入表中。
（3）1、2、3、4…各点的瞬时速度分别为：v 1＝x 22T 、v 2＝x 3－x 12T 、v 3＝x 4－x 22T 、v 4＝x 5－x 32T …。
将计算得出的各点的速度填入表中。
（4）根据表格中的数据，分析速度随时间变化的规律。
2.作出小车运动的v －t 图象（1）定标度、描点：坐标轴的标度选取要合理，应使图象大致分布在坐标平面中央。
第二讲加速度V-T图像PART 1 加速度一、速度、速度变化量、加速度的比较速度速度的变化量加速度物理意义描述物体运动快慢和方向的物理量描述物体速度变化多少的物理量描述物体速度变化快慢的物理量定义式v=△x/△t △v=v—v0a=△v/△t 单位m/s m/s m/s2方向物体运动的方向由△v=v—v0决定与△v方向相同与v、v0方向无关大小位移与时间的比值x-t图像中曲线在该点切线斜率的大小△v=v—v0速度变化量与时间的比值v-t图像中曲线在该点切线斜率的大小决定因素v的大小由a、t共同决定△v由v与v0决定，且△v=a△t，也由a与△t决定△t a的大小不由v、v0和△t决定，而是由物体所受外力F和质量m决定关系1.速度的变化量△v与速度的大小无必然联系。
速度大的物体速度的变化不一定大，例如，做匀速直线运动的物体，它的速度可以很大，但是在任何一段时间内速度的变化均为零。
2.加速度的大小由速度的变化和发生这一变化所用的时间的多少共同决定，与速度的大小和速度变化的大小无关，加速度大表示速度变化很快，并不表示速度大，也不表示速度变化大。
关键：区分“速度大”“速度变化大”“速度变化快”二、平均价速度与瞬时加速度平均价速度：物体在一段时间内速度变化量与这段时间的比值。
瞬时加速的：物体在某一时刻的加速度叫做瞬时加速的。
理解：1.加速度的定义式a=△v/△t实际上是平均加速度的定义，定义式里时间△t趋近与0时，平均加速度趋近与瞬时加速度。
3.平均加速度与一段时间或位移对应，瞬时加速度与时刻和位置对应。
4.平均加速度只能粗略描述一段时间内速度变化的快慢程度，瞬时加速度能精确描述物体某时刻速度变化的快慢程度。
5.在加速度保持不变的运动中，平均加速度等于任意时刻的瞬时加速度。

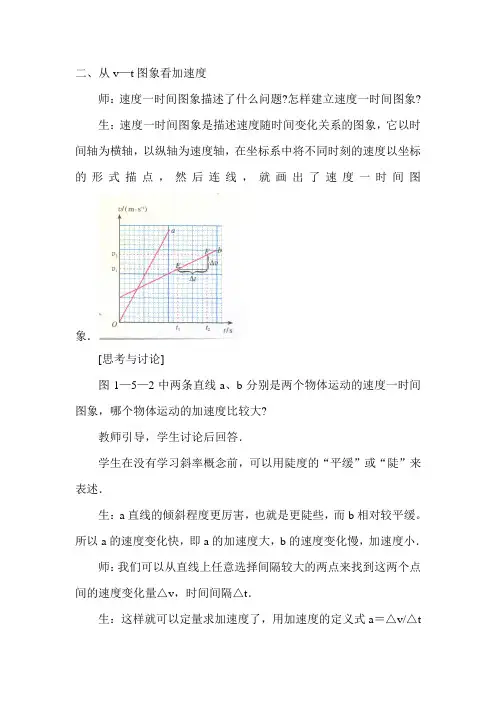

二、从v—t图象看加速度
师：速度一时间图象描述了什么问题?怎样建立速度一时间图象?
生：速度一时间图象是描述速度随时间变化关系的图象，它以时间轴为横轴，以纵轴为速度轴，在坐标系中将不同时刻的速度以坐标的形式描点，然后连线，就画出了速度一时间图
象．
[思考与讨论]
图1—5—2中两条直线a、b分别是两个物体运动的速度一时间图象，哪个物体运动的加速度比较大?
教师引导，学生讨论后回答．
学生在没有学习斜率概念前，可以用陡度的“平缓”或“陡”来表述．
生：a直线的倾斜程度更厉害，也就是更陡些，而b相对较平缓。
所以a的速度变化快，即a的加速度大，b的速度变化慢，加速度小．师：我们可以从直线上任意选择间隔较大的两点来找到这两个点间的速度变化量△v，时间间隔△t．
生：这样就可以定量求加速度了，用加速度的定义式a＝△v/△t
(2)在v—t图像中，图像的斜率在数值上等于加速度．
匀变速直线运动的v—t图像是一条直线，直线的斜率的数值等于其加速度．。
实验三：从v-t 图求加速度
一、 实验目的
通过测量轨道小车的加速度，加深对加速度的理解。
二、实验器材
朗威 DISLab 数据采集器、位移传感器、DISLab 力学轨道、DISLab 力学轨道小车、支架、计算机。
三、实验原理与步骤
原理：由定义得: ()t v v a t /0-=
步骤：1. 将位移传感器接收器固定在轨道的顶端，连接到数
据采集器第一通道；将位移传感器发射器固定到小车上。
2. 点击教材专用软件主界面上的实验条目“从v-t 图求加速度”，打开该软件。
3. 点击“开始记录”，将小车放到轨道顶端，打开位移传感器发射器电源开关，使小车从轨道上滑下。
4. 调节斜面的倾角，重复实验。
当获得的v-t 图线如图37 所示时，可点击“停止记录”，进入数据
分析阶段。
5.拖动滚动条，将对应小车运动状态的 v-t 图线置于显示区域中间，点击“选择区域”按钮，确定“开始点”和“结束点”，在v-t 图线上选择研究区域。
6.“开始点”和“结束点”确定后，即可获得该段v-t 图线对应的加速度值（图38 ）。
7.归纳加速度的概念和从 v-t 图求加速度的研究方法。
四、实验数据
五、数据处理及误差分析
从实验图像可看出测得的线条并不是完全的直线，只是近似于直线，从图像可看出t a v ∆=∆，所以加速度的定义就是物体速度的变化（0
v v t -）与完成这一变化所用时间t 的比值，即a ＝(0
v v t -)／t 。
图像不是完全的直线可能是因为轨道没有水平，小车车头磁铁与轨道另一端磁铁相斥，小车没有摆放平稳造成。
例谈实验求加速度的几种方法物理是一门实验科学，要学好高中物理，必须具备一定的实验能力。
高考对物理实验能力的考核很重视，尤其是实验数据的记录，处理和得出结论的能力。
学会研究匀变速直线运动是高中物理的一个重要实验，其中求解加速度的实验数据处理方法有逐差法，图像法，直方图法等，下面通过一些实例谈谈如何利用这些方法求运动的加速度:一、利用“逐差法”求加速度．1.依据Δx ＝aT 2测定匀变速运动加速度。
由a 1＝x 2－x 1t 2，a 2＝x 3－x 2t 2，…a 5＝x 6－x 5t2可得小车加速度的平均值a ＝a 1＋a 2＋a 3＋a 4＋a 55＝x 2－x 1t 2＋x 3－x 2t 2＋x 4－x 3t 2＋x 5－x 4t 2＋x 6－x 5t 25＝x 6－x 15t2显然，这种求a 的方法只用了x 1、x 6两个数据，而x 2、x 3、x 4、x 5在计算过程中被抵消了，所以丢失了多个数据，并失去了正负偶然误差相互抵消的作用，算出的a 值误差较大．这种方法不可取． 若把x 1、x 2、…x 6分成x 1、x 2、x 3和x 4、x 5、x 6两组，则有x 4－x 1＝(x 4－x 3)＋(x 3－x 2)＋(x 2－x 1)＝3at 2，写成x 4－x 1＝3a 1t 2，同理x 5－x 2＝3a 2t 2，x 6－x 3＝3a 3t 2，故a 1＝x 4－x 13t 2，a 2＝x 5－x 23t 2，a 3＝x 6－x 33t2.从而a ＝a 1＋a 2＋a 33＝x 4－x 13t 2＋x 5－x 23t 2＋x 6－x 33t 23＝x 4＋x 5＋x 6－x 1＋x 2＋x 39t2， 这种计算加速度平均值的方法叫做逐差法．(1)若为偶数段，设为6段，则a 1＝x 4－x 13T 2，a 2＝x 5－x 23T 2，a 3＝x 6－x 33T 2，然后取平均值，即a ＝a 1＋a 2＋a 33；由a ＝x 4＋x 5＋x 6－x 1＋x 2＋x 39T2直接求得．这相当于把纸带分成二份，此法又叫整体二分法； (2)若为奇数段，则中间段往往不用，如5段，则不用第3段；a 1＝x 4－x 13T 2，a 2＝x 5－x 23T2，然后取平均值，即a ＝a 1＋a 22；或由a ＝x 4＋x 5－x 1＋x 26T2直接求得．这样所给的数据全部得到利用，提高了准确程度．2、依据相邻两点速度计算加速度．因为a 1＝v2－v1T ，a2＝v3－v2T ，a3＝v4－v3T …an ＝vn ＋1－vnT，然后取平均值，即a ＝a1＋a2＋a3＋…＋an n ＝vn ＋1－v1nT，从结果看，真正参与运算的只有v1和vn ＋1，中间各点的瞬时速度在运算中都未起作用，可见此方法不好．同理我们可以类似于上面的做法用逐差法(1)若为偶数段，设为6段，则a 1＝v 4－v 13T ，a 2＝v 5－v 23T ，a 3＝v 6－v 33T ，然后取平均值，即a ＝a 1＋a 2＋a 33；或由a ＝v 4＋v 5＋v 6－v 1＋v 2＋v 39T直接求得；(2)若为奇数段，则中间段往往不用，如5段，则不用第3段；则a 1＝v 4－v 13T ，a 2＝v 5－v 23T，然后取平均值，即a ＝a 1＋a 22；或由a ＝v 4＋v 5－v 1＋v 26T 直接求得；这样所给的数据利用率高，提高了准确程度． 例题1、(2016·天津理综·9(2))某同学利用图2装置研究小车的匀变速直线运动.图2(1)实验中，必须的措施是________. A.细线必须与长木板平行 B.先接通电源再释放小车 C.小车的质量远大于钩码的质量 D.平衡小车与长木板间的摩擦力(2)他实验时将打点计时器接到频率为50 Hz 的交流电源上，得到一条纸带，打出的部分计数点如图3所示(每相邻两个计数点间还有4个点，图中未画出).s 1＝3.59 cm ，s 2＝4.41 cm ，s 3＝5.19 cm ，s 4＝5.97 cm ，s 5＝6.78 cm ，s 6＝7.64 cm.则小车的加速度a ＝___m /s 2(要求充分利用测量的数据)，打点计时器在打B 点时小车的速度v B ＝___m /s.(结果均保留两位有效数字)图3答案 (1)AB (2)0.80 0.40解析 (1)实验时，细线必须与长木板平行，以减小实验的误差，选项A 正确；实验时要先接通电源再释放小车，选项B 正确；此实验中没必要使小车的质量远大于钩码的质量，选项C 错误；此实验中不需要平衡小车与长木板间的摩擦力，选项D 错误.(2)相邻的两计数点间的时间间隔T ＝0.1 s ，由逐差法可得小车的加速度a ＝s 6＋s 5＋s 4－s 3－s 2－s 19T 2＝(7.64＋6.78＋5.97－5.19－4.41－3.59)×10－29×0.12 m/s 2＝0.80 m/s 2 打点计时器在打B 点时小车的速度v B ＝s 1＋s 22T ＝(3.59＋4.41)×10－22×0.1m /s ＝0.40 m/s二、图像法1、用v －t 图象法求匀变速直线运动的加速度，解题思路为：图象法．图象法 (1)求出各点的瞬时速度：用各段的平均速度表示各段中间时刻的瞬时速度 (2)作v －t 图象：在v －t 坐标上将各组数据描点，作出v －t 图象①建立坐标系，纵坐标轴为速度v ，横坐标轴为时间t. ②对坐标轴进行适当分度，使测量结果差不多布满坐标系． ③描出测量点，应尽可能清晰．④用一条光滑的曲线(直线)连接坐标系中的点，明显偏离曲线(直线)的点视为无效点，连线时应使尽可能多的点在这条直线上，连线两侧的点尽可能对称的分布 ． ⑤从最终结果看出v －t 图象是一条倾斜的直线． (3)求出图线的斜率即为加速度求图线的斜率时，要在图线上选取间隔距离适当较远的两个点．这样有利于减小误差．例题2、在研究加速度不变的直线运动的实验中，算出小车经过各计数点的速度，如下表所示：计数点序号 1 2 3 4 5 6 计数点对应时刻/s 0.1 0.2 0.3 0.4 0.5 0.6通过计数点的速度/(cm ·s －1) 44.0 62.0 81.0 100.0 110.0 168.0 为了算出加速度，合理的方法是( )A ．根据任意两计数点的加速度公式a ＝ΔvΔt算出加速度B ．根据实验数据，画出v －t 图象，量出其倾角α，由公式a ＝tan α算出加速度C ．根据实验数据，画出v －t 图象，由图线上任意两点所对应的速度，用公式a ＝ΔvΔt算出加速度D ．依次算出通过连续两计数点间的加速度，其平均值作为小车的加速度解析：选项A 偶然误差较大．选项D 实际上也仅由始、末两个速度决定，偶然误差也比较大，只有利用实验数据画出对应的v －t 图象，才可充分利用各次测量数据，减小偶然误差．由于在物理图象中两坐标轴的分度大小往往是不相等的，根据同一组数据，可以画出倾角不同的许多图线，选项B 是错误的．正确的方法是根据图线找出不同时刻所对应的速度值，然后利用公式a ＝ΔvΔt算出加速度，即选项C 正确．答案：C例题3、如图所示，某同学在做“研究小车速度随时间的变化规律”的实验中，由打点计时器得到表示小车运动过程的一条清晰纸带，纸带上两相邻计数点的时间间隔为T ＝0.10 s ，其中x 1＝7.05 cm 、x 2＝7.68 cm 、x 3＝8.33 cm 、x 4＝8.95 cm 、x 5＝9.61 cm 、x 6＝10.26 cm .(1)求计数点3处的瞬时速度的大小．(2)作出小车运动的速度—时间图象，由图象求小车运动的加速度．解析：(1)计数点3的瞬时速度v 3＝x 3＋x 42T ＝8.33＋8.95×10－22×0.10 m /s ≈0.86 m /s ，(2)同理可求v 1＝x 1＋x 22T ＝7.05＋7.68×10－22×0.10m /s ≈0.74 m /s ，v 2＝x 2＋x 32T ＝7.68＋8.33×10－22×0.10m /s ≈0.80 m /s ，v 4＝x 4＋x 52T ＝8.95＋9.61×10－22×0.10m /s ≈0.93 m /s ，v 5＝x 5＋x 62T ＝9.61＋10.26×10－22×0.10m /s ≈0.99 m /s .以纵轴表示速度，以横轴表示时间，描点连线如图所示．由图象可以看出，小车的速度随时间均匀增加，其运动的加速度可由图线求出，即 a ＝v t －v 1Δt ＝0.63 m /s 2(0.62～0.64 m /s 2均可)．2、化曲为直，画出X-t 2图像、tx -t 图像, V 2-x 图像，利用斜率求解加速度 X-t 关系，v-x 关系是二次函数关系，图像形状是抛物线，在实验数据处理时，可以分别让横坐标表示t 2，纵坐标表示t x 和V 2，画出X-t 2图像、t x -t 图像、V 2-x 图像，将图像形状转化为直线，图像则斜率分别为21a, 21a,2a例题4、图6是“研究匀变速直线运动”实验中获得的一条纸带，O 、A 、B 、C 、D 和E 为纸带上六个计数点，加速度大小用a 表示．图6 图7(1)OD 间的距离为________ cm.(2)图7是根据实验数据绘出的x －t 2图线(x 为各计数点至同一起点的距离)，斜率表示__________，其大小为________ m/s 2(保留三位有效数字)．解析 (1)1 cm ＋1 mm ×2.0＝1.20 cm.(2)加速度的一半，12a ＝(2.8－0)×10－20.06－0m/s 2＝0.467 m/s 2，所以加速度大小a ≈0.933 m/s 2.答案 (1)1.20 (2)加速度的一半 0.933 例题5、（2011全国卷理综）5.利用图1所示的装置可测量滑块在斜面上运动的加速度。
