PID控制器参数的整定

pid参数的整定过程
PID（比例-积分-微分）控制器是一种常用的反馈控制器，用于调节和稳定系统。

PID控制器的参数整定过程通常包括以下几个步骤：
1.初始参数设定：根据系统的性质和需求，设置PID控制器的初
始参数。

通常情况下，可以将三个参数（比例增益Kp、积分时
间Ti、微分时间Td）都设为一个较小的初始值。

2.比例增益调整：从零开始逐步增加比例增益Kp的数值，观察
系统响应的变化。

如果Kp过小，系统响应可能过慢；如果Kp
过大，系统可能会出现超调或不稳定的情况。

通过不断调整Kp
的数值，直到找到一个合适的值，使得系统响应快速且稳定。

3.积分时间调整：在找到合适的Kp之后，开始调整积分时间Ti
的数值。

增大Ti会增加积分作用的影响，降低控制器对于持续
偏差的敏感度。

然而，过大的Ti可能导致系统响应的延迟和振
荡。

通过逐步调整Ti的数值，找到一个使系统响应稳定且快速
的值。

4.微分时间调整：在完成比例增益和积分时间的调整后，可以开
始调整微分时间Td的数值。

微分作用可以抑制系统响应中的
过冲和振荡，并提高系统的稳定性。

然而，过大的Td可能会引
入噪声的放大。

通过逐步调整Td的数值，找到一个能够平衡系
统响应速度和稳定性的值。

5.反复迭代：整定PID参数是一个迭代的过程。

一旦完成了上述
步骤，需要对整个系统进行测试和观察，以确定参数的最佳组合。

如果发现系统仍然存在问题，可以根据实际情况再次进行参数调整，直到达到满意的控制效果。

PID控制器的参数整定PID控制器是一种常用的闭环控制器，可以根据系统的输入和输出之间的误差来调整控制器的参数，从而实现对系统的稳定控制。

PID控制器的参数整定是指确定控制器的比例系数Kp、积分时间Ti和微分时间Td的过程。

下面将详细介绍PID控制器的参数整定方法和相关的考虑因素。

一、参数整定方法：1.经验整定法：根据经验将控制器的参数进行初步设定。

经验整定法通常通过试验或先验知识来确定参数，根据具体的应用场景不断调整，以达到较好的控制效果。

该方法常用与简单的控制系统或者无法获得系统数学模型的情况下。

2. Ziegler-Nichols整定法：Ziegler-Nichols整定法是一种基于试验的整定方法。

该方法首先暂时关闭积分和微分控制，只调整比例控制系数Kp，使系统达到临界稳定状态。

然后测量临界增益Ku和临界周期Pu，根据不同类型的控制系统（比例型、积分型和微分型），采用不同的参数整定公式确定Kp、Ti和Td的初始值，再根据系统的实际响应实时调整。

3. Ziegler-Nichols改进整定法（Chien-Hrones-Reswich法）：该方法是对Ziegler-Nichols整定法的改进，可以更精确地测定控制器参数。

该方法同样通过测量系统的临界增益Ku和临界周期Pu，但是对参数的计算公式进行了修正，提高了参数整定的准确性。

4. 极点配置法（Pole Placement）：极点配置法是一种基于系统数学模型的整定方法。

通过分析系统的传递函数，确定控制器的极点位置，从而使系统的闭环响应满足所需的性能指标。

该方法需要对系统的数学模型有较详细的了解，适用于相对复杂的控制系统。

5.自整定法：自整定法是一种自动寻优的整定方法，常用于智能控制器中。

该方法通过观察系统的动态性能，通过迭代寻找最优的参数组合。

自整定法通常采用优化算法（如遗传算法、粒子群算法等）来最优参数，在一定的性能和收敛速度之间进行权衡。

二、参数整定的考虑因素：1.系统的稳定性：控制器的参数整定应确保系统的闭环响应稳定。

PID控制器的参数整定PID控制器是一种常用的控制器，可以通过调节其参数来实现系统的稳定性和性能要求。

PID控制器的参数整定是指通过试验和经验总结来确定合适的比例系数Kp、积分时间Ti和微分时间Td，从而使得控制系统的闭环响应最优。

在进行PID控制器参数整定之前，首先需要清楚系统的控制目标和性能指标，例如稳态误差要求、响应时间要求、超调量要求等。

根据这些要求，可以选择不同的参数整定方法。

一般来说，PID控制器参数整定可以分为以下几个步骤：1.基本参数选择：首先根据系统特性选择基本的调节参数范围，比如比例系数Kp通常在0.1-10之间选择，积分时间Ti通常在1-100之间选择，微分时间Td通常在0-10之间选择。

2.步进试验法：通过给系统输入一个步进信号，观察系统的输出响应，并根据实验数据计算系统的动态响应特性，如超调量、峰值时间、上升时间等指标。

根据这些指标可以初步估计出Kp、Ti和Td的数量级。

3. Ziegler-Nichols法：这是一种经典的参数整定方法。

首先将积分时间Ti和微分时间Td设置为0，只有比例系数Kp。

逐渐增大Kp的值，观察系统响应的特性，当系统开始出现超调时，记录下此时的比例系数Kp为Kp_c。

然后，根据实验结果计算出Kp_c对应的周期时间Tu，即峰值时间的时间。

最后，根据经验公式，可以得到Kp=0.6*Kp_c，Ti=0.5*Tu，Td=0.12*Tu的参数。

4.直接调节法：根据实际控制需求和经验，直接选择合适的比例系数Kp、积分时间Ti和微分时间Td。

比如，Kp较大时可以提高系统的响应速度，但可能会增加超调量；Ti较大时可以消除稳态误差，但会延长系统的响应时间；Td较大时可以提高系统的稳定性，但可能会引入噪声。

5.整定软件辅助：现在有很多控制软件可以辅助进行参数整定，可以通过输入系统的数学模型、参数范围和性能指标，来进行自动参数整定和优化。

总的来说，PID控制器参数整定是一个基于试验和经验的过程，需要根据具体的系统和性能要求来选择合适的方法和参数。

pid控制器参数整定方法及应用PID控制器是工业自动化中常用的一种控制器，其参数整定方法及应用对于控制系统的稳定性和性能有着至关重要的作用。

本文将详细介绍PID控制器参数整定方法及应用。

一、PID控制器概述PID控制器是由比例控制器、积分控制器和微分控制器三部分组成的，利用反馈信号进行控制。

其中比例控制器通过测量误差的大小，对被控制对象进行控制，积分控制器通过测量误差的积分，对被控制对象进行控制，微分控制器通过测量误差的微分，对被控制对象进行控制。

PID控制器通过组合三个控制方式，可以对被控制对象进行更加精确的控制。

二、PID控制器参数整定方法1. 经验法PID控制器参数整定的第一步是通过经验法确定参数初值。

经验法是根据实际经验和实验数据得出的整定参数，是参数初值的基础。

经验法的参数初值如下：比例系数Kp取值为被控对象动态响应曲线的最大斜率处的斜率倒数；积分时间Ti取值为被控对象动态响应曲线从起点到终点的时间长度；微分时间Td取值为被控对象动态响应曲线的最大曲率处的时间。

2. Ziegler-Nichols法Ziegler-Nichols法是广泛应用的PID控制器参数整定方法之一，其步骤如下：a.将比例系数Kp调至临界增益Kcr处，此时系统开始振荡；b.测量振荡周期Tu；c.根据系统类型选择合适的参数整定公式，计算出参数初值：系统类型 Kp Ti TdP型系统 0.5Kcr ——PI型系统 0.45Kcr Tu/1.2 —PD型系统 0.8Kcr — Tu/8PID型系统 0.6Kcr 0.5Tu Tu/83. Chien-Hrones-Reswick法Chien-Hrones-Reswick法是另一种常用的PID控制器参数整定方法，其步骤如下：a.测量被控对象的动态响应曲线，并计算出其惯性时间常数L、时延时间T和时间常数K；b.根据系统类型选择合适的参数整定公式，计算出参数初值：系统类型 Kp Ti TdP型系统 0.5K ——PI型系统 0.45K L —PD型系统 0.8K — TPID型系统 0.6K 0.5L 0.125T三、PID控制器应用PID控制器广泛应用于工业自动化中，例如温度控制、压力控制、流量控制等。

pid参数整定方法。

PID控制器是一种广泛应用于自动化控制系统中的控制算法。

PID 控制器可以通过调整其三个参数来实现对系统的精确控制，这三个参数分别是比例系数Kp、积分时间Ti和微分时间Td。

但是，PID参数整定是一项具有挑战性的任务，需要根据系统的特性和控制需求进行适当的调整。

下面是一些常用的PID参数整定方法：1. 经验法经验法是最简单的PID参数整定方法之一，它基于经验规律来进行参数调整。

其中一种经验法是以经验公式为基础的Ziegler-Nichols方法。

该方法需要通过试验和观察系统的动态响应来确定参数。

具体来说，该方法需要将比例系数Kp增加到系统稳定性极限的一半，然后测量系统的振荡周期，并根据周期计算出积分时间Ti和微分时间Td。

然后按照计算出的参数进行系统控制即可。

2. 模型法模型法是一种基于数学模型的PID参数整定方法，它可以通过分析系统的数学模型来确定参数。

该方法需要先建立系统的数学模型，然后根据模型的特性进行参数调整。

具体来说，该方法需要根据系统的动态特性和控制需求来选择合适的模型，然后根据模型的参数来计算PID参数。

3. 试验法试验法是一种基于试验数据的PID参数整定方法，它可以通过实际试验来确定参数。

该方法需要设计一组试验方案，然后根据试验数据来确定参数。

具体来说，该方法需要先确定试验方案，然后根据试验数据来计算PID参数。

该方法的优点是可以直接反映系统的实际特性，但是需要进行大量的试验工作。

总之，PID参数整定是一项复杂的任务，需要根据具体的应用环境和控制需求来选择合适的方法进行参数调整。

同时，也需要注意参数调整过程中的稳定性和系统响应速度等因素。

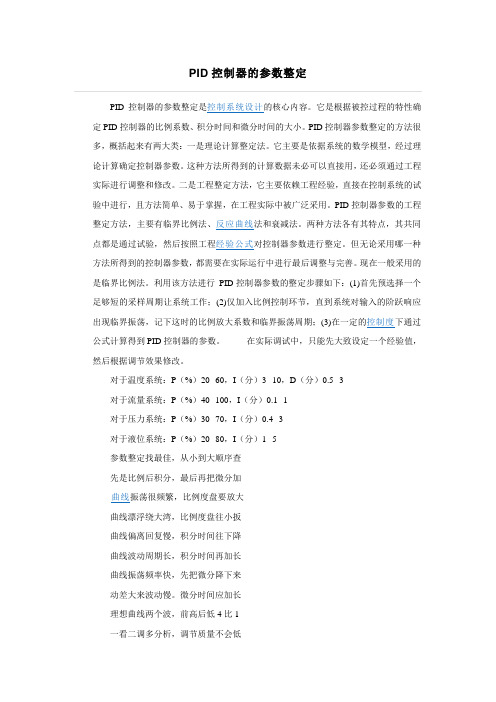

PID控制器的参数整定PID定PID控制器的比例系数、积分时间和微分时间的大小。

PID控制器参数整定的方法很多，概括起来有两大类：一是理论计算整定法。

它主要是依据系统的数学模型，经过理论计算确定控制器参数。

这种方法所得到的计算数据未必可以直接用，还必须通过工程实际进行调整和修改。

二是工程整定方法，它主要依赖工程经验，直接在控制系统的试验中进行，且方法简单、易于掌握，在工程实际中被广泛采用。

PID控制器参数的工程方法所得到的控制器参数，都需要在实际运行中进行最后调整与完善。

现在一般采用的是临界比例法。

利用该方法进行PID控制器参数的整定步骤如下：(1)首先预选择一个足够短的采样周期让系统工作；(2)仅加入比例控制环节，直到系统对输入的阶跃响应出现临界振荡，记下这时的比例放大系数和临界振荡周期；(3)公式计算得到PID控制器的参数。

在实际调试中，只能先大致设定一个经验值，然后根据调节效果修改。

对于温度系统：P（%）20--60，I（分）3--10，D（分）0.5--3对于流量系统：P（%）40--100，I（分）0.1--1对于压力系统：P（%）30--70，I（分）0.4--3对于液位系统：P（%）20--80，I（分）1--5参数整定找最佳，从小到大顺序查先是比例后积分，最后再把微分加曲线漂浮绕大湾，比例度盘往小扳曲线偏离回复慢，积分时间往下降曲线波动周期长，积分时间再加长曲线振荡频率快，先把微分降下来动差大来波动慢。

微分时间应加长理想曲线两个波，前高后低4比1一看二调多分析，调节质量不会低P 、I 、 D 参数的预置与调整比例增益P变频器的PID 功能是利用目标信号和反馈信号的差值来调节输出频率的，一方面，我们希望目标信号和反馈信号无限接近，即差值很小，从而满足调节的精度：另一方面，我们又希望调节信号具有一定的幅度，以保证调节的灵敏度。

解决这一矛盾的方法就是事先将差值信号进行放大。

比例增益P 就是用来设置差值信号的放大系数的。

PID参数的整定方法PID控制器是目前最常用的控制算法之一，其调节参数（也称为PID 参数）的合理设置对控制系统的性能起着关键作用。

下面将介绍几种常用的PID参数整定方法。

1.经验法：经验法是最为简单直接的方法，通常由经验工程师根据自身经验来设定PID参数。

这种方法适用于一些简单的控制系统，但是对于复杂的系统来说，由于经验法不能提供具体的参数值，容易出现性能较差的情况。

2. Ziegler-Nichols 整定法：Ziegler-Nichols 整定法是PID参数整定中较为经典的方法，其步骤如下：-首先将PID控制器的I和D参数设置为零。

-逐渐增大比例参数（P）直到系统出现持续且稳定的振荡。

-记录此时的比例参数为Ku。

- 根据不同的控制对象类型，Ziegler-Nichols方法会有不同的参数整定公式，常见的有：-P型系统：Kp=0.50Ku，Ti=0.50Tu，Td=0.125Tu-PI型系统：Kp=0.45Ku，Ti=0.83Tu，Td=0.125Tu-PID型系统：Kp=0.60Ku，Ti=0.50Tu，Td=0.125Tu其中Ku为临界增益值，Tu为临界周期。

3. Chien-Hrones-Reswick (CHR) 整定法：CHR整定法基于频域设计方法，通过系统的频率响应曲线来确定PID参数。

其步骤如下：-绘制系统的频率响应曲线（一些软件和仪器可以直接测量）。

-根据曲线的特征，确定比较慢的过程的时间常数τ和极点频率ωp。

-根据以下公式得到PID参数：-P参数：Kp=2/（ωpτ）-I参数：Ti=τ/2-D参数：Td=τ/8不能掉进方法的误区，如超调范围不合适，调节周期过大或周期过小时，传递函数为微分型等。

4.设计优化法：设计优化法是基于性能指标的优化算法，通过对系统的模型进行优化，得出最佳的PID参数。

这种方法较复杂，通常使用数学工具或计算机软件进行参数优化。

常见的优化算法有遗传算法、粒子群算法等。

PID参数整定方法PID（比例-积分-微分）是一种常见的控制算法，广泛应用于工业自动化领域。

在使用PID控制算法时，为了使系统能够达到良好的控制效果，需要进行参数整定。

本文将介绍几种常用的PID参数整定方法。

1.经验法：经验法是一种常见的PID参数整定方法，它基于工程师的经验和直觉。

根据控制对象的特性和要求，调整比例增益Kp、积分时间Ti和微分时间Td的值。

这种方法操作简单，但需要工程师具备一定的经验。

2. Ziegler-Nichols方法：Ziegler-Nichols方法是一种经典的PID参数整定方法，它通过试探法的方式确定参数。

具体操作步骤如下：-将积分时间Ti和微分时间Td设为0，只调整比例增益Kp。

-增加Kp，直到系统开始出现振荡。

-记下此时的Kp值，设为Ku。

-根据振荡周期Tu，计算出比例增益Kp、积分时间Ti和微分时间Td的值，即Kp=0.6Ku，Ti=0.5Tu，Td=0.125Tu。

3.系统辨识法：系统辨识法是一种通过实验数据分析来确定PID参数的方法。

步骤如下：-设定一定的输入信号，并记录系统的输入输出数据。

-通过数据处理方法，建立系统的数学模型，如传递函数或状态空间模型。

-利用系统辨识算法估计模型参数。

-根据辨识得到的模型参数，运用数学方法求解PID参数。

4.遗传算法优化法：遗传算法优化法通过模拟生物进化机制来最优解，可以用于PID参数的优化。

具体步骤如下：-通过实验数据建立系统的数学模型。

-设定适应度函数，作为评价PID参数优劣的指标。

-随机生成一组初始PID参数。

-利用遗传算法进行迭代优化，不断生成新的PID参数组合，并通过适应度函数评估其优劣。

-根据迭代次数或适应度达到一定要求时，停止优化，并得到最优PID参数。

5.自整定控制器方法：自整定控制器方法是一种通过系统自身对控制对象进行辨识和参数整定的方法。

常见的自整定控制器方法有自适应控制器和模型参考自适应控制器。

它们通过在线辨识控制对象的参数变化，并实时调整PID参数来达到控制要求。

PID控制器参数整定设计方案PID控制器是一种常用的控制算法，能够根据反馈信号对控制系统进行自动校正。

PID控制器的参数整定是指确定其比例增益Kp、积分时间Ti和微分时间Td的过程，以达到系统稳定、快速响应和抗干扰能力强的目标。

参数整定的设计方案可以分为经验法、试验法和数学优化法。

其中经验法是基于经验公式或规则进行参数选择，简单易行；试验法是通过实际系统的频率响应或阶跃响应进行参数优化；数学优化法是通过数学模型和数学方法进行参数优化，可以充分利用系统信息，但计算复杂度较高。

一、经验法：1.负载法：保持系统稳定工作，逐步增大比例增益Kp，观察系统是否出现超调或振荡现象，选择合适的Kp值。

2.相位裕量法：通过观察系统频率响应曲线，选取合适的相位裕量来确定Kp和Ti的初值。

3. Ziegler-Nichols法：通过输出曲线中的时间常数和周期来确定Kp和Ti的初值。

二、试验法：1.阶跃响应法：对系统进行单位阶跃输入，观察输出响应曲线，根据超调量和上升时间来确定参数。

2.频率法：通过改变系统输入信号的频率，观察输出幅频特性曲线，选取合适的增益裕量来确定参数。

3.周响应法：对系统进行周期性输入，观察输出响应曲线，根据周期和振幅的变化来确定参数。

三、数学优化法：1.差分演化算法：通过仿真模型进行参数优化，在一定迭代次数内找到使系统性能最优的参数组合。

2.遗传算法：通过模拟自然中的优胜劣汰和基因传递机制，生成一组符合条件的参数，并通过交叉和突变进行进一步优化。

在实际应用中，可以综合使用以上不同的参数整定方法，根据系统特点和需求来确定参数。

同时，还可以考虑使用自适应控制算法，如模糊PID、自适应PID等，根据系统响应实时调整参数，提高控制效果。

需要注意的是，参数整定过程中需要考虑系统的稳定性、稳态误差、响应速度和抗干扰能力等多个指标，并进行合理的权衡。

此外，实际系统中可能存在不确定性或变动性因素，要做好参数调整的适应性和鲁棒性设计。

PID参数整定方式为了使PID控制器能够在实际控制过程中具有较好的性能，需要对PID参数进行合理的整定。

PID参数整定方法有很多种，下面将介绍几种常见的整定方法。

1.试-误整定法：试-误整定法是最常见的整定方法之一，通过不断试验和观察系统的响应，调整PID参数，直到满足控制要求。

这种方法的优点是简单易行，但由于需要进行大量试验，整定过程较为繁琐，而且可能造成系统过度振荡或不稳定。

2.经验法整定：经验法是基于经验公式进行PID参数整定的方法。

常用的经验公式有：Ziegler-Nichols方法、Chien-Hrones-Reswick方法等。

这些公式通过对系统的开环和闭环响应进行分析，得出相应的参数整定公式。

这种方法的优点是较为简单和直观，缺点是不适用于不同的系统和工况。

3.频率响应法整定：频率响应法是通过对系统的频率特性进行分析，来确定PID参数的方法。

常用的方法有：奈奎斯特曲线法、波特曼图法等。

这些方法借助于系统的频率特性图形，通过观察曲线的形状和特点，确定PID参数。

这种方法的优点是适用范围广，适用于不同的系统类型和工况，但缺点是需要一定的专业知识和技巧。

4.优化算法整定：优化算法包括遗传算法、粒子群算法、模拟退火算法等。

这些算法通过不断优化PID参数，使系统响应达到最优或接近最优。

这种方法的优点是较为灵活和智能化，能够得到较好的参数整定结果，但缺点是计算复杂度较大，需要较高的计算资源和时间。

综上所述，PID参数整定是针对特定系统和工况而进行的调整过程，不同的整定方法适用于不同的控制要求和应用场景。

在实际应用过程中，可以根据系统特点和控制要求选择合适的整定方法，并通过试验和优化来调整PID参数，以实现最佳控制效果。
