PID控制原理与参数整定方法PID控制器是一种经典的控制方法，广泛应用于工业自动化控制系统中。
PID控制器根据设定值与实际值之间的差异（偏差），通过比例、积分和微分三个部分的加权组合来调节控制量，从而使控制系统的输出达到设定值。
1.比例控制部分（P）：比例控制是根据偏差的大小来产生一个与偏差成比例的控制量。
控制器的输出与偏差呈线性关系，根据设定值与实际值的差异，输出控制量，使得偏差越大，控制量也越大。
这有利于快速调整控制系统的输出，但也容易产生超调现象。
2.积分控制部分（I）：积分控制是根据偏差随时间的累积来产生一个与偏差累积成比例的控制量。
如果存在常态误差，积分控制器可以通过累积偏差来补偿，以消除常态误差。
但过大的积分时间常数可能导致控制系统响应过慢或不稳定。
3.微分控制部分（D）：微分控制是根据偏差的变化率来产生一个与偏差变化率成比例的控制量。
微分控制器能够对偏差变化快速做出响应，抑制过程中的波动。
但过大的微分时间常数可能导致控制系统产生震荡。
1.经验法：根据工程经验和试错法，比较快速地确定PID参数。
这种方法简单直观，但对于复杂系统来说，往往需要进行多次试验和调整。
2. Ziegler-Nichols整定法：该方法通过调整控制器增益和积分时间来实现直观的系统响应，并通过系统的临界增益和临界周期来确定临界比例增益、临界周期和初始积分时间。
3. Chien-Hrones-Reswick整定法：该方法通过评估控制系统的阻尼比和时间常数来确定比例增益和积分时间。
4.频域法：通过分析系统的频率响应曲线，确定PID参数。
该方法需要对系统进行频率扫描，通过频率响应的特性来计算得到PID参数。
5.优化算法：如遗传算法、粒子群优化等，通过优化算法寻找最佳的PID参数组合，以使得系统具备最优的性能指标。
这种方法适用于复杂系统和非线性系统的参数整定。
总之，PID控制器的原理是根据比例、积分和微分的加权组合来调节控制量，使得系统能够稳定、快速地达到设定值。

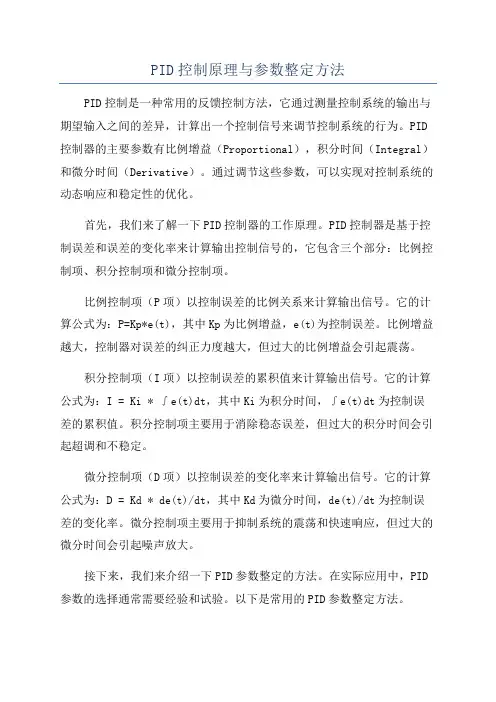

PID控制原理与参数整定方法PID控制是一种常用的反馈控制方法，它通过测量控制系统的输出与期望输入之间的差异，计算出一个控制信号来调节控制系统的行为。
PID 控制器的主要参数有比例增益（Proportional），积分时间（Integral）和微分时间（Derivative）。
通过调节这些参数，可以实现对控制系统的动态响应和稳定性的优化。
首先，我们来了解一下PID控制器的工作原理。
PID控制器是基于控制误差和误差的变化率来计算输出控制信号的，它包含三个部分：比例控制项、积分控制项和微分控制项。
比例控制项（P项）以控制误差的比例关系来计算输出信号。
它的计算公式为：P=Kp*e(t)，其中Kp为比例增益，e(t)为控制误差。
比例增益越大，控制器对误差的纠正力度越大，但过大的比例增益会引起震荡。
积分控制项（I项）以控制误差的累积值来计算输出信号。
它的计算公式为：I = Ki * ∫e(t)dt，其中Ki为积分时间，∫e(t)dt为控制误差的累积值。
积分控制项主要用于消除稳态误差，但过大的积分时间会引起超调和不稳定。
微分控制项（D项）以控制误差的变化率来计算输出信号。
它的计算公式为：D = Kd * de(t)/dt，其中Kd为微分时间，de(t)/dt为控制误差的变化率。
微分控制项主要用于抑制系统的震荡和快速响应，但过大的微分时间会引起噪声放大。
接下来，我们来介绍一下PID参数整定的方法。
在实际应用中，PID 参数的选择通常需要经验和试验。
以下是常用的PID参数整定方法。
1.经验设置法：根据经验设置PID参数的初始值，然后根据实际系统的响应进行调整。
这种方法需要经验和实践的积累，适用于经验丰富的控制工程师。
2. Ziegler-Nichols方法：这是一种基于实验步骤响应曲线的整定方法。
该方法通过观察控制系统的临界点，确定比例增益、积分时间和微分时间的初始值，然后通过试探法逐步调整，直到系统达到所需的动态响应。

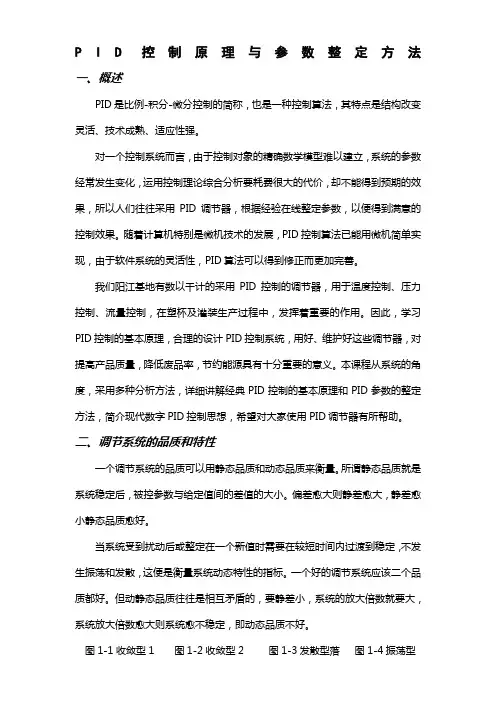

P I D控制原理与参数整定方法一、概述PID是比例-积分-微分控制的简称，也是一种控制算法，其特点是结构改变灵活、技术成熟、适应性强。
对一个控制系统而言，由于控制对象的精确数学模型难以建立，系统的参数经常发生变化，运用控制理论综合分析要耗费很大的代价，却不能得到预期的效果，所以人们往往采用PID调节器，根据经验在线整定参数，以便得到满意的控制效果。
随着计算机特别是微机技术的发展，PID控制算法已能用微机简单实现，由于软件系统的灵活性，PID算法可以得到修正而更加完善。
我们阳江基地有数以千计的采用PID控制的调节器，用于温度控制、压力控制、流量控制，在塑杯及灌装生产过程中，发挥着重要的作用。
因此，学习PID控制的基本原理，合理的设计PID控制系统，用好、维护好这些调节器，对提高产品质量，降低废品率，节约能源具有十分重要的意义。
本课程从系统的角度，采用多种分析方法，详细讲解经典PID控制的基本原理和PID参数的整定方法，简介现代数字PID控制思想，希望对大家使用PID调节器有所帮助。
二、调节系统的品质和特性一个调节系统的品质可以用静态品质和动态品质来衡量。
所谓静态品质就是系统稳定后，被控参数与给定值间的差值的大小。
偏差愈大则静差愈大，静差愈小静态品质愈好。
当系统受到扰动后或整定在一个新值时需要在较短时间内过渡到稳定，不发生振荡和发散，这便是衡量系统动态特性的指标。
一个好的调节系统应该二个品质都好。
但动静态品质往往是相互矛盾的，要静差小，系统的放大倍数就要大，系统放大倍数愈大则系统愈不稳定，即动态品质不好。
图1-1收敛型1 图1-2收敛型2 图1-3发散型落图1-4振荡型图1-1至1-4是几种典型的控制曲线，只有图1-1表示动静态品质都好。
一般的调节系统都具有惯性和滞后两种特性，只是大小不同而已。
这两个特性应从控制对象，控制作用这两个方面去理解。
弄懂以上关于调节系统的几个基本概念，对于理解PID控制的原理有很大的帮助。
PID控制原理与参数的整定方法PID控制器是一种常用的自动控制器，在工业控制中广泛应用。
它的原理很简单，即通过不断调节控制信号来使被控制物体的输出接近给定值。
PID控制器由比例（P）、积分（I）和微分（D）三个控制参数组成。
下面将详细介绍PID控制的原理和参数整定方法。
一、PID控制原理1.比例（P）控制比例控制根据被控制量的偏差的大小，按照一定比例调节控制量的大小。
当偏差较大时，调节量增大；当偏差较小时，调节量减小。
此项控制可以使系统快速响应，并减小系统稳态误差。
2.积分（I）控制积分控制根据被控制物体的偏差的积分值来调节控制量。
积分控制的作用主要是消除系统的稳态误差。
当偏差较小但持续较长时间时，积分量会逐渐增大，以减小偏差。
3.微分（D）控制微分控制根据被控制物体的偏差的变化率来调节控制量。
当偏差的变化率较大时，微分量会增大，以提前调整控制量。
微分控制可以减小系统的超调和振荡。
综合比例、积分和微分控制，PID控制器可以通过不同的控制参数整定来适应不同的被控制物体的特性。
二、PID控制参数整定方法1.经验整定法经验整定法是根据对被控制系统的调试经验和运行情况来选择控制参数的方法。
它是通过实际试验来调整控制参数，通过观察系统的响应和稳定性来判断参数的合理性。
2. Ziegler-Nichols整定法Ziegler-Nichols整定法是根据系统的临界响应来选择PID控制参数的方法。
在该方法中，首先将I和D参数设置为零，然后不断提高P控制参数直到系统发生临界振荡。
根据振荡周期和振荡增益的比值来确定P、I和D的参数值。
3.设计模型整定法设计模型整定法是根据对被控系统的数学建模来确定PID控制参数的方法。
通过建立被控系统的数学模型，分析其频率响应和稳态特性，从而设计出合理的控制参数。
4.自整定法自整定法是通过主动调节PID控制器的参数，使被控系统的输出能够接近给定值。
该方法可以通过在线自整定或离线自整定来实现。
PID控制原理与参数的整定方法PID控制（Proportional, Integral, Derivative）是一种常用的控制算法，广泛应用于工业控制中。
PID控制的原理在于根据系统的偏差来调整控制器的输出，通过比例、积分和微分三个部分的组合来实现稳定控制。
PID控制具有简单、易于实现以及对多种控制系统都适用的优点。
1. 比例部分（Proportional）：控制器的输出与系统偏差成比例关系。
比例参数Kp越大，控制器对于系统偏差的响应越强烈。
2. 积分部分（Integral）：控制器的输出与系统偏差的积分成比例关系，用于消除偏差的累积效应。
积分参数Ki越大，积分作用越明显，能够更快地消除较大的稳态偏差。
3. 微分部分（Derivative）：控制器的输出与系统偏差的导数成比例关系，用于预测系统响应趋势。
微分参数Kd越大，控制器对于系统变化率的响应越快，从而减小超调和加快系统的响应速度。
1.经验整定法：通过试验和经验来估计PID参数。
该方法适用于绝大多数工控场合，但需要经验丰富的工程师进行调试。
2. Ziegler-Nichols整定法：由Ziegler和Nichols提出的一种经典的整定方法。
通过增大比例参数Kp，逐步增大积分参数Ki和微分参数Kd，直到系统出现震荡，然后通过震荡周期和幅值来计算PID参数。
3. Chien-Hrones-Reswick整定法：由Chien、Hrones和Reswick提出的整定方法。
通过对系统的动态响应进行数学分析，求解PID参数的合理取值。
4. Lambda调整法：通过修正Ziegler-Nichols整定法的参数，通过对系统的响应特性进行校正来得到优化的PID参数。
5.自适应整定法：通过分析系统的响应特性，利用数学模型和自适应算法来实时调整PID参数，以使系统保持最佳的控制性能。
需要指出的是，PID控制器参数的整定是一个复杂的问题，依赖于具体的控制对象和控制要求。

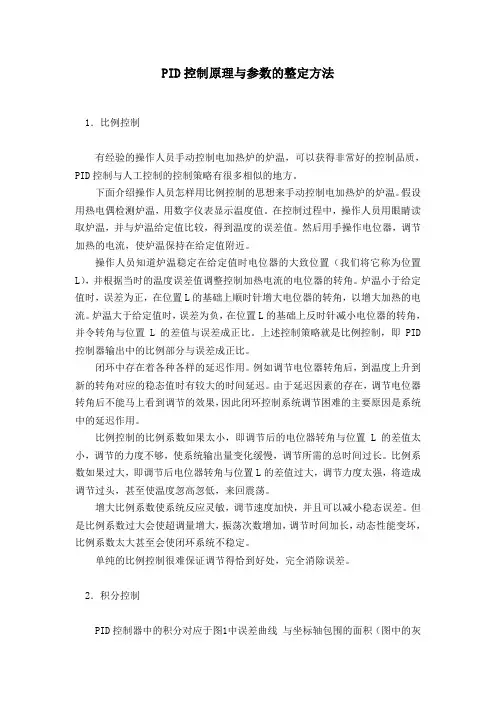

PID控制原理与参数的整定方法1．比例控制有经验的操作人员手动控制电加热炉的炉温，可以获得非常好的控制品质，PID控制与人工控制的控制策略有很多相似的地方。
下面介绍操作人员怎样用比例控制的思想来手动控制电加热炉的炉温。
假设用热电偶检测炉温，用数字仪表显示温度值。
在控制过程中，操作人员用眼睛读取炉温，并与炉温给定值比较，得到温度的误差值。
然后用手操作电位器，调节加热的电流，使炉温保持在给定值附近。
操作人员知道炉温稳定在给定值时电位器的大致位置（我们将它称为位置L），并根据当时的温度误差值调整控制加热电流的电位器的转角。
炉温小于给定值时，误差为正，在位置L的基础上顺时针增大电位器的转角，以增大加热的电流。
炉温大于给定值时，误差为负，在位置L的基础上反时针减小电位器的转角，并令转角与位置L的差值与误差成正比。
上述控制策略就是比例控制，即PID 控制器输出中的比例部分与误差成正比。
闭环中存在着各种各样的延迟作用。
例如调节电位器转角后，到温度上升到新的转角对应的稳态值时有较大的时间延迟。
由于延迟因素的存在，调节电位器转角后不能马上看到调节的效果，因此闭环控制系统调节困难的主要原因是系统中的延迟作用。
比例控制的比例系数如果太小，即调节后的电位器转角与位置L的差值太小，调节的力度不够，使系统输出量变化缓慢，调节所需的总时间过长。
比例系数如果过大，即调节后电位器转角与位置L的差值过大，调节力度太强，将造成调节过头，甚至使温度忽高忽低，来回震荡。
增大比例系数使系统反应灵敏，调节速度加快，并且可以减小稳态误差。
但是比例系数过大会使超调量增大，振荡次数增加，调节时间加长，动态性能变坏，比例系数太大甚至会使闭环系统不稳定。
单纯的比例控制很难保证调节得恰到好处，完全消除误差。
2．积分控制PID控制器中的积分对应于图1中误差曲线与坐标轴包围的面积（图中的灰色部分）。
PID控制程序是周期性执行的，执行的周期称为采样周期。
计算机的程序用图1中各矩形面积之和来近似精确的积分，图中的TS就是采样周期。

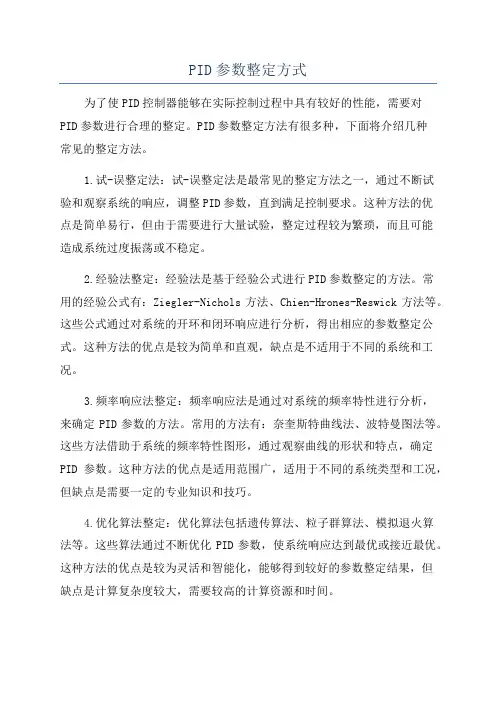

PID参数整定方式为了使PID控制器能够在实际控制过程中具有较好的性能，需要对PID参数进行合理的整定。
PID参数整定方法有很多种，下面将介绍几种常见的整定方法。
1.试-误整定法：试-误整定法是最常见的整定方法之一，通过不断试验和观察系统的响应，调整PID参数，直到满足控制要求。
这种方法的优点是简单易行，但由于需要进行大量试验，整定过程较为繁琐，而且可能造成系统过度振荡或不稳定。
2.经验法整定：经验法是基于经验公式进行PID参数整定的方法。
常用的经验公式有：Ziegler-Nichols方法、Chien-Hrones-Reswick方法等。
这些公式通过对系统的开环和闭环响应进行分析，得出相应的参数整定公式。
这种方法的优点是较为简单和直观，缺点是不适用于不同的系统和工况。
3.频率响应法整定：频率响应法是通过对系统的频率特性进行分析，来确定PID参数的方法。
常用的方法有：奈奎斯特曲线法、波特曼图法等。
这些方法借助于系统的频率特性图形，通过观察曲线的形状和特点，确定PID参数。
这种方法的优点是适用范围广，适用于不同的系统类型和工况，但缺点是需要一定的专业知识和技巧。
4.优化算法整定：优化算法包括遗传算法、粒子群算法、模拟退火算法等。
这些算法通过不断优化PID参数，使系统响应达到最优或接近最优。
这种方法的优点是较为灵活和智能化，能够得到较好的参数整定结果，但缺点是计算复杂度较大，需要较高的计算资源和时间。
综上所述，PID参数整定是针对特定系统和工况而进行的调整过程，不同的整定方法适用于不同的控制要求和应用场景。
在实际应用过程中，可以根据系统特点和控制要求选择合适的整定方法，并通过试验和优化来调整PID参数，以实现最佳控制效果。

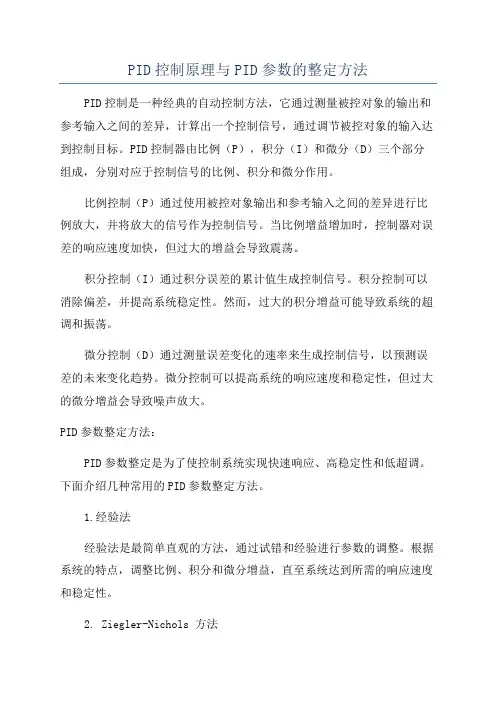

PID控制原理与PID参数的整定方法PID控制是一种经典的自动控制方法，它通过测量被控对象的输出和参考输入之间的差异，计算出一个控制信号，通过调节被控对象的输入达到控制目标。
PID控制器由比例（P），积分（I）和微分（D）三个部分组成，分别对应于控制信号的比例、积分和微分作用。
比例控制（P）通过使用被控对象输出和参考输入之间的差异进行比例放大，并将放大的信号作为控制信号。
当比例增益增加时，控制器对误差的响应速度加快，但过大的增益会导致震荡。
积分控制（I）通过积分误差的累计值生成控制信号。
积分控制可以消除偏差，并提高系统稳定性。
然而，过大的积分增益可能导致系统的超调和振荡。
微分控制（D）通过测量误差变化的速率来生成控制信号，以预测误差的未来变化趋势。
微分控制可以提高系统的响应速度和稳定性，但过大的微分增益会导致噪声放大。
PID参数整定方法：PID参数整定是为了使控制系统实现快速响应、高稳定性和低超调。
下面介绍几种常用的PID参数整定方法。
1.经验法经验法是最简单直观的方法，通过试错和经验进行参数的调整。
根据系统的特点，调整比例、积分和微分增益，直至系统达到所需的响应速度和稳定性。
2. Ziegler-Nichols 方法Ziegler-Nichols 方法是一种基于系统响应曲线的经验整定方法。
首先，将增益参数设为零，逐渐增加比例增益直到系统开始震荡，这个值称为临界增益（Kc）。
然后，根据临界增益来确定比例、积分和微分增益。
-P控制：Kp=0.5*Kc-PI控制：Kp=0.45*Kc,Ti=Tc/1.2-PID控制：Kp=0.6*Kc,Ti=Tc/2,Td=Tc/83. Chien-Hrones-Reswick 方法Chien-Hrones-Reswick 方法是一种基于频域分析的整定方法。
它首先通过频率响应曲线的曲线变化形态来确定系统的参数。
然后，根据系统的动态响应特性来调整比例、积分和微分增益。

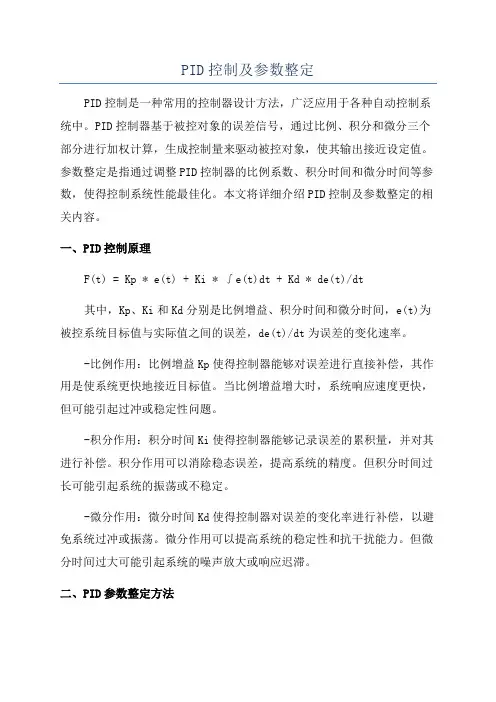

PID控制及参数整定PID控制是一种常用的控制器设计方法，广泛应用于各种自动控制系统中。
PID控制器基于被控对象的误差信号，通过比例、积分和微分三个部分进行加权计算，生成控制量来驱动被控对象，使其输出接近设定值。
参数整定是指通过调整PID控制器的比例系数、积分时间和微分时间等参数，使得控制系统性能最佳化。
本文将详细介绍PID控制及参数整定的相关内容。
一、PID控制原理F(t) = Kp * e(t) + Ki * ∫e(t)dt + Kd * de(t)/dt其中，Kp、Ki和Kd分别是比例增益、积分时间和微分时间，e(t)为被控系统目标值与实际值之间的误差，de(t)/dt为误差的变化速率。
-比例作用：比例增益Kp使得控制器能够对误差进行直接补偿，其作用是使系统更快地接近目标值。
当比例增益增大时，系统响应速度更快，但可能引起过冲或稳定性问题。
-积分作用：积分时间Ki使得控制器能够记录误差的累积量，并对其进行补偿。
积分作用可以消除稳态误差，提高系统的精度。
但积分时间过长可能引起系统的振荡或不稳定。
-微分作用：微分时间Kd使得控制器对误差的变化率进行补偿，以避免系统过冲或振荡。
微分作用可以提高系统的稳定性和抗干扰能力。
但微分时间过大可能引起系统的噪声放大或响应迟滞。
二、PID参数整定方法PID参数整定是为了找到合适的Kp、Ki和Kd值，以获得最佳的控制系统性能。
常用的PID参数整定方法有以下几种：1.经验调整法：根据经验公式或类似系统的参数进行估计。
这种方法简单易行，但精度较低，适用于对控制精度要求不高的系统。
2. Ziegler-Nichols方法：这是一种经典的PID参数整定方法，通过系统的临界增益和临界周期来确定合适的参数。
具体步骤是先将系统增益逐渐增大，直到系统开始振荡，记录振荡的周期和振幅。
然后根据临界周期和振幅计算出Kp、Ki和Kd值。
这种方法相对简单，但对系统的稳定性有一定要求。
3.调整法：根据控制系统的特性和需求进行逐步调整。
