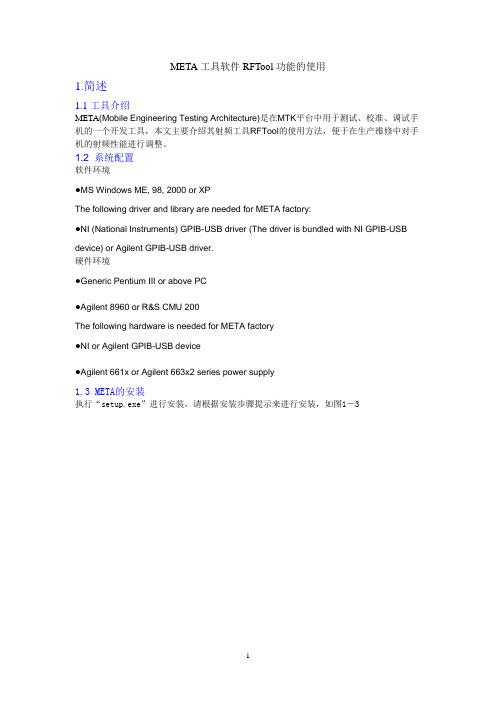

META工具软件RFTool功能的使用1.简述1.1工具介绍META(Mobile Engineering Testing Architecture)是在MTK平台中用于测试、校准、调试手机的一个开发工具，本文主要介绍其射频工具RFTool的使用方法，便于在生产维修中对手机的射频性能进行调整。
1.2 系统配置软件环境●MS Windows ME, 98, 2000 or XPThe following driver and library are needed for META factory:●NI (National Instruments) GPIB-USB driver (The driver is bundled with NI GPIB-USB device) or Agilent GPIB-USB driver.硬件环境●Generic Pentium III or above PC●Agilent 8960 or R&S CMU 200The following hardware is needed for META factory●NI or Agilent GPIB-USB device●Agilent 661x or Agilent 663x2 series power supply1.3 META的安装执行“setup.exe”进行安装，请根据安装步骤提示来进行安装，如图1－3图1图2图32.RF Tool的使用主要介绍RF Tool的PM、TX level and profile、Continuous TX功能2.1 软件的设置2.1.1打开META，先对软件的使用作相应的配置，包括串口、基带芯片型号、波特率等关键参数。
目前使用的基带芯片主要有6205B、6218，后续还会有6219，使用前根据手机的基带芯片选择正确的型号，否则使用工具软件。
图42.1.2打开数据库文件（文件名一般为DataBase..），用于调出手机的参数，注意数据库文件必须跟手机的软件版本对应，开发中心在下发新版软件时候会包括该版软件的数据库文件。
手机RF-SIM卡灵敏度调试方法
1.找到手机中的RF-SIM卡选项>> 确认>> 设置>>基本设置>> 距离>>近距离>> (输入1234) >>灵敏度>> (选择合适的灵敏度) >> 返回>> 校正>> (选择合适的校正级别) >> 按级返回或直接退出。
2.调试手机RF-SIM卡的灵敏度和校正值时，一般只需在原来基础上调高一级，如果效果不理想(比如消费时显示余额慢、时有时无、充值之后不显示余额等)，可将数值再调高一个级别。
3.应注意的问题：灵敏度、校正级别的设置并非越高越好，而是因手机品牌、型号的不同而设置最适合自己使用的级别，比如联通公司借用的中兴手机就不用调的太高，而象比如三星、诺基亚、步步高等品牌手机的个别型号，以及手机外壳为金属材质的各种型号手机，则需要把灵敏度和校正值分别调的高一些。
上海锐嘉科科技集团MTK智能机FT作业指导书文件编号：保密等级：一般文件类型：三阶文件版本：A页数：28页编制日期：2013-12-24 编制者：BU6工程部参与讨论、评审人员部门姓名签名质量保证部硬件部硬件部软件部生产管理部软件测试部部门主管审核/日期：管理者代表批准/日期：文件类型文件编号 MTK 智能机CFT 测试作业指导书页数版本 保密等级三阶文件2/ 28A一般（内部使用）最高管理者批准/日期：1.目的指导CFT 测试作业规范化。
2.适用范围R agentek MTK 平台智能机。
3.定义 无4.工作职责在保证产品品质的前提下，能够最大化提高生产效率。
版本历史版本 DCN 编号修改描述 影响部分 编制/修改日期 编制/修改人 A --- 新订首次发出--- 2013-12-24鼎讯工程部文件类型文件编号MTK智能机CFT 测试作业指导书页数版本保密等级三阶文件3/ 28 A一般（内部使用）1.CFT的定义对手机的射频性能进行校准及检验的测试。
2.CFT分为BT校准和FT（综测）两部分2.1 BT主要是对手机的射频参数进行调整，具体包括(MTK校准必选项):自动频率校准（AFC）。
自动增益控制校准（AGC),对MTK平台来说叫着Pathloss。
自动功率控制校准（APC）电池电量指示校准(ADC)。
校准通过后，程序会在校准数据区写一个通过校准标志2. 2 FT 的全称为Final Test(综合测试)，主要是测试手机的一些射频指标,具体包括：峰值功率(PeakPower)功率时间模板(Burst Mask)。
峰值相位误差(PeakPhaseError)。
(+/-20)均方根相位误差(RMS PhaseError)。
(+/-5)频率误差(FreqError)。
(0.1ppm)灵敏度（Ber)。
(-102,<%2.439)接收信号强度(RXLevel)。
开关谱（Switch Spectrum)。
手机校准基本原理2010-4-151 手机校准的原因一台手机，有大大小小几百个元器件，这些元器件即使是同一批次也会存在差异。
手机大批量生产，也不可能做到每台手机的性能完全一模一样。
所以我们需要一套校准方法，对这些由于硬件的不一致性所带来的偏差进行微调，从而使得手机能符合GSM通讯规范。
2我们对手机校准的主要内容有四项：1，AFC(自动频率控制) 校准2，RX Pathloss(接收路径损耗) 校准3，APC(自动功率控制)校准4，ADC (电池电量与显示电量)校准2.1AFC自动频率控制（automatic frequency control）校准这个校准是使输出信号频率与给定频率保持确定关系的自动控制方法。
手机的频率控制主要是由锁相环完成，在锁相环锁定以后RF VCO的输出频率：Fvco＝26M/N ，即RFVCO 的频率稳定度和频率精度由26MHz晶体振荡器的频率精度决定，所以校准射频频率合成器的频率精度就等于是校准26MHz晶体振荡器的频率精度。
GSM规范要求手机的发射和接收信道频率精确度要在0.1ppm之内，手机通过接收基站的频率校准信道的信息，然后通过AFC 去控制射频的VCTCXO可以将射频的频率误差控制在0.1ppm之内。
可是每个TCXO之间存在着硬件偏差，所以需要校准。
这个锁相环电路广泛应用于接收机中作自动频率微调电路。
它主要有三个部件组成：频率比较器、低通滤波器和可控频率器件。
它们的主要关系如下：对应到手机的电路分布如下：在天线接收是来之基站的高频信号，经过正交解调器对其高频信号调制解调后，把信号频率降到中频并对信号进行放大。
这个正交解调器是受一个模拟信号进行控制，这个模拟信号通过A/D转换器转化成数字信号，这个数字信号就是DAC,它就是相当于锁相环负反馈电路的反馈信号。
所以通过校准DAC的值就可以控制频率的微调。
AFC（自动频率控制）校准的方法，就是通过寻找合适的ADC值，对信号从天线经过解调到中频放大到TRx的过程中的频率差值进行细微的校准。
校准数据读取和写入软件操作说明一，功能概述1.该软件有三个功能：1）从手机flash里读取手机校准数据，将数据保存到ini文件；2）加载ini校准参数文件，将其数据写入到手机flash里。
3）修复“按*###查看手机软件版本号时闪屏退出”的问题。
软件主界面如下：二，软件的使用1.设置串口在读取或写入校准参数前，需要先设置正确的串口号。
串口号在Comport后的编辑框里输入。
2.从手机读取射频参数在读取射频参数前，需要选择正确的Database。
点击组合框“Database for uploading parameters from NV”中“Select DB”按钮，选择需要的Database。
注意：请确保这个Database与手机中软件是一致的。
每个软件都有其相应的Database, 如软件v1.9 在工程F:\p1300\P1300_V1.9_Release\tst\database_classb\BPLGUInfoCustom_MT6225_S00_MAUI_06B_W07_20_MP_V10 点击按钮“Upload from Flash and Save to File”来执行校准参数读取操作。
点击该按钮后，会弹出文件保存对话框，请为目标文件命名一个适当的名字，执行“保存”操作。
这时，主界面最底部信息提示栏会显示“请为手机开机…”，看到此信息后为手机加电开机，软件将读取手机中校准数据并将其保存到先前制定的目标文件中去。
如果读取保存成功，底部信息栏将以绿底黑字显示“SUCCESS”，否则意味着操作失败。
3.为手机写入射频参数在写入射频参数前，需要选择正确的Database。
点击组合框“Database for downloading parameters to NV”中“Select DB”按钮，选择需要的Database。
请确保这个Database与手机中软件是一致的。
点击按钮“Load from File and Fownload to Flash”来执行校准参数写入操作。
MTK-ATE自动校准过程说明之GSM-AFC由锁相环的原理知道，在锁相环锁定以后RF VCO的输出频率：Fvco＝26M/N ，即RFVCO的频率稳定度和频率精度由26MHz晶体振荡器的频率精度决定，所以校准射频频率合成器的频率精度就等于是校准26MHz晶体振荡器的频率精度。
GSM规范要求手机的发射和接收信道频率精确度要在0.1ppm之内，手机通过接收基站的频率校准信道的信息，然后通过AFC 去控制射频的VCTCXO可以将射频的频率误差控制在0.1ppm之内。
可是每个TCXO之间存在着硬件偏差，所以需要校准。
AFC校准参数：Initial DAC value; Slope;☐AFC 初始DAC值Initial value ，该值的范围从0～8191，对应AFC控制电压0～2.8V，校准完以后该值应该对应常温频率误差等于0的值，如三星TCXO校准完以后Initial value 为4750☐压控灵敏度slope，AFC slope 为单位DAC值能改变的射频频率误差，比如三星TCXO slope为2.7代表AFC DAC值每增加/减少1，对应的射频频率将增加/减少2.7Hz，手机通过比较本身产生的射频频率跟基站广播信道频率的误差计算出应该增加或者减少的AFC DAC值，从而保持跟基站频率同步，跟基站的频率误差控制在0.1ppm之内。
1、CAP ID校准1.1CAP ID是电容值，是指的Crystal的负载电容。
简单理解为一个LC震荡电路，而其中的C包含Crystal的内部负载带内容，与变容二极管的并联模式。
CAP ID作用应该是通过改变不同的接入电容阵列值以适应不同的晶体，因此理论上它应该没有最优值，考虑到同款晶体也存在不一致性。
1.2AFC校准过程以下是引用heyunlong在2009-3-13 13:08:39的发言：由于GSM手机采用时分多址(TDMA)技术,以不同的时间段即时隙,来区分用户,故手机与系统保持时间同步就显得非常重要。
