•MTK平台板测校准原理MTK平台板测校准原理一.AFC(自动频率控制)校准校准目的:校准AFC DAC值与TCVCXO输出频率(26MHz)之间的对应关系,使得测试接收信号的频率误差在允许范围之内。
校准步骤:控制综测仪Agilent 8960或者 R&S CMU200设定在BCCH(广播控制信道)中的某一个信道arfcn_C0_GSM(可以为1-124中的一个,由板测软件初始设定),并设定发射功率为PDL(dBm)(由板测软件初始设定);设定手机中频部分的接收增益为:-35-PDL(dB),AFC_DAC值为DAC1(由板测软件初始设定),软件发出AFC测试请求,在arfcn_C0_GSM信道上得到N_AFC个采样值;等待CPU计算出接收I/Q信号的频率平均误差:△f1;再设定手机中频部分的接收增益为:-35-PDL(dB),AFC_DAC值为DAC2(由板测软件初始设定),这里DAC2>DAC1,软件发出AFC测试请求,在测量信道上的到N_AFC个采样值;等待CPU计算出接收I/Q信号的频率平均误差:△f2;计算AFC DAC斜率为:Slope=(△f1-△f2)/(DAC2-DAC1);由得到的Slope值及DAC1再计算得到初始ADC值:INIT_AFC_DAC为:Use Default Value=△f1/ Slope+DAC1;注:arfcn_C0_GSM、PDL、DAC1、DAC2、N_AFC均在板测配置文件meta_6218B.CFG中初始设定,如下:arfcn_C0_GSM = 70;定义用于AFC测试的信道为70;P_DL = -60;定义综测仪发射功率为-60dBm;N_AFC = 15;定义AFC测量此时为15次;DAC1=4000;定义DAC1初始值为4000;DAC1=5000;定义DAC2初始值为5000;判断该项板测结果是否通过,即看得到测量结果值:Slope、INIT_AFC_DAC是否在上下限值之内,该限值亦在板测配置文件meta_6218B.CFG中设定,如下:[AFC table] //AFC DAC参数表MAX_INIT_AFC_DAC = 7000MIN_INIT_AFC_DAC = 2000;(即定义INIT_AFC_DAC最大不超过7000,最小不小于2000)MAX_AFC_SLOPE = 4.0MIN_AFC_SLOPE =2.3;(即定义Slope值最大不超过4.0,最小不小于2.3)下图为测量频率平均误差对DAC值曲线,呈线性关系,直线的斜率为Slope。

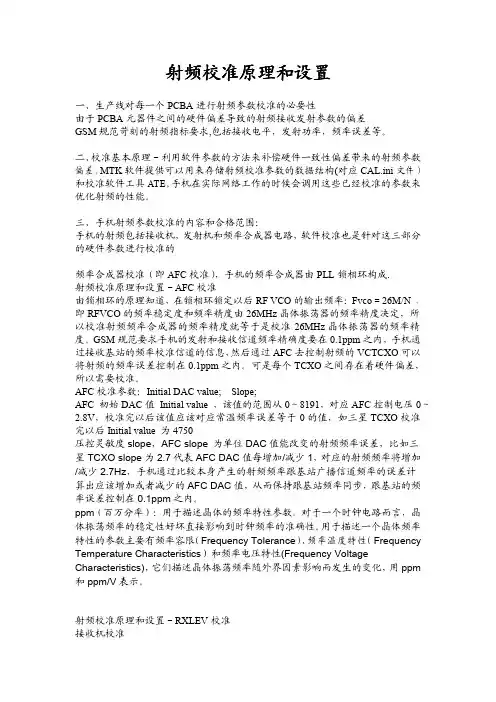

一、生产线对每一个PCBA进行射频参数校准的必要性由于PCBA元器件之间的硬件偏差导致的射频接收发射参数的偏差GSM规范苛刻的射频指标要求,包括接收电平,发射功率,频率误差等。
二、校准基本原理-利用软件参数的方法来补偿硬件一致性偏差带来的射频参数偏差。
MTK软件提供可以用来存储射频校准参数的数据结构(对应CAL.ini文件)和校准软件工具ATE。
手机在实际网络工作的时候会调用这些已经校准的参数来优化射频的性能。
三、手机射频参数校准的内容和合格范围:手机的射频包括接收机,发射机和频率合成器电路,软件校准也是针对这三部分的硬件参数进行校准的频率合成器校准(即AFC校准),手机的频率合成器由PLL锁相环构成.射频校准原理和设置-AFC校准由锁相环的原理知道,在锁相环锁定以后RF VCO的输出频率:Fvco=26M/N,即RFVCO的频率稳定度和频率精度由26MHz晶体振荡器的频率精度决定,所以校准射频频率合成器的频率精度就等于是校准26MHz晶体振荡器的频率精度。
GSM规范要求手机的发射和接收信道频率精确度要在0.1ppm之内,手机通过接收基站的频率校准信道的信息,然后通过AFC去控制射频的VCTCXO可以将射频的频率误差控制在0.1ppm之内。
可是每个TCXO之间存在着硬件偏差,所以需要校准。
AFC校准参数:Initial DAC value;Slope;AFC初始DAC值Initial value,该值的范围从0~8191,对应AFC控制电压0~2.8V,校准完以后该值应该对应常温频率误差等于0的值,如三星TCXO校准完以后Initial value为4750压控灵敏度slope,AFC slope为单位DAC值能改变的射频频率误差,比如三星TCXO slope为2.7代表AFC DAC值每增加/减少1,对应的射频频率将增加/减少2.7Hz,手机通过比较本身产生的射频频率跟基站广播信道频率的误差计算出应该增加或者减少的AFC DAC值,从而保持跟基站频率同步,跟基站的频率误差控制在0.1ppm之内。

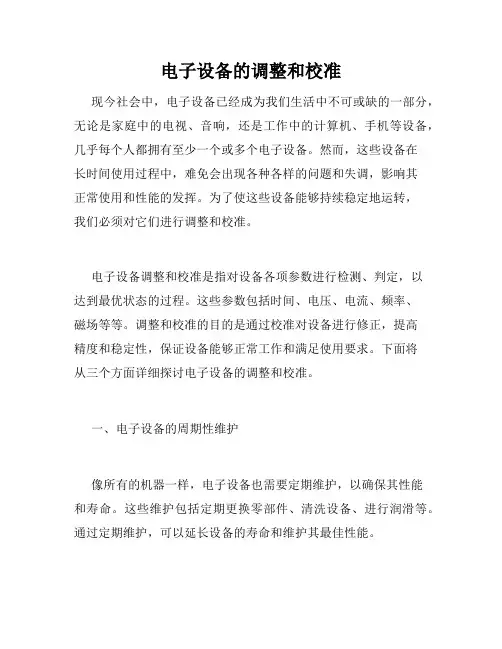

电子设备的调整和校准现今社会中,电子设备已经成为我们生活中不可或缺的一部分,无论是家庭中的电视、音响,还是工作中的计算机、手机等设备,几乎每个人都拥有至少一个或多个电子设备。
然而,这些设备在长时间使用过程中,难免会出现各种各样的问题和失调,影响其正常使用和性能的发挥。
为了使这些设备能够持续稳定地运转,我们必须对它们进行调整和校准。
电子设备调整和校准是指对设备各项参数进行检测、判定,以达到最优状态的过程。
这些参数包括时间、电压、电流、频率、磁场等等。
调整和校准的目的是通过校准对设备进行修正,提高精度和稳定性,保证设备能够正常工作和满足使用要求。
下面将从三个方面详细探讨电子设备的调整和校准。
一、电子设备的周期性维护像所有的机器一样,电子设备也需要定期维护,以确保其性能和寿命。
这些维护包括定期更换零部件、清洗设备、进行润滑等。
通过定期维护,可以延长设备的寿命和维护其最佳性能。
此外,也可以使用专业的设备来对电子设备进行检测和测量。
例如,通过使用检测仪器和工具,对电压、电流等参数进行检测,可有效地发现设备的问题和存在的缺陷。
如有问题,及早进行修补和更换零部件,避免出现更多的问题和一系列的损失。
二、电子设备的校准电子设备在生产和使用过程中,会受到各种环境因素的影响,导致设备出现偏差或误差。
校准就是针对这些因素对设备进行校正和修正。
例如,在实验室中,对于频率计、数字万用表、示波器、电源等设备,必须进行校准以保证测试结果的准确性。
对于普通用户而言,若设备存在问题,可以尝试手动校准,例如屏幕的亮度或相机的曝光等。
方法往往是凭借自己的感觉来确定,这样就可以使设备具备更好的使用性质和效果。
三、电子设备调整调整主要是在设备的使用过程中对其各项参数进行微调或根据需要的需求进行调整。
调整的目的是使设备能够达到最佳状态以满足用户的要求。
例如,对于音响设备而言,需要进行音色调整,这既可以通过使用内置的音效处理器调整,也可以通过手动操作来改变设备的音色,以获得更清晰、更有层次的音质效果。

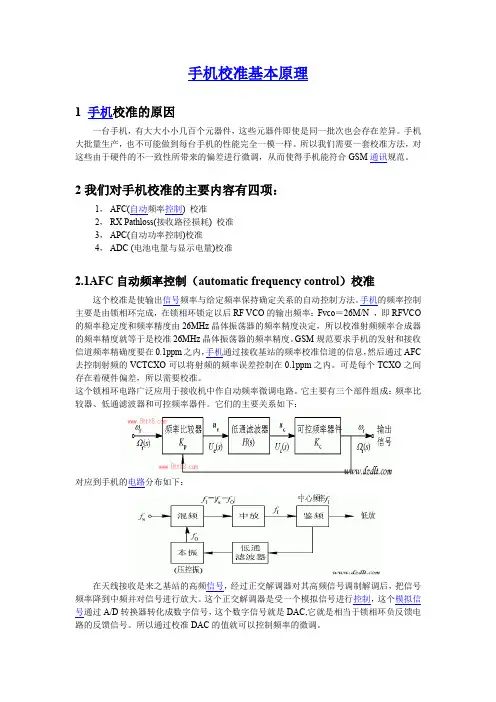

手机校准基本原理1 手机校准的原因一台手机,有大大小小几百个元器件,这些元器件即使是同一批次也会存在差异。
手机大批量生产,也不可能做到每台手机的性能完全一模一样。
所以我们需要一套校准方法,对这些由于硬件的不一致性所带来的偏差进行微调,从而使得手机能符合GSM通讯规范。
2我们对手机校准的主要内容有四项:1,AFC(自动频率控制) 校准2,RX Pathloss(接收路径损耗) 校准3,APC(自动功率控制)校准4,ADC (电池电量与显示电量)校准2.1AFC自动频率控制(automatic frequency control)校准这个校准是使输出信号频率与给定频率保持确定关系的自动控制方法。
手机的频率控制主要是由锁相环完成,在锁相环锁定以后RF VCO的输出频率:Fvco=26M/N ,即RFVCO 的频率稳定度和频率精度由26MHz晶体振荡器的频率精度决定,所以校准射频频率合成器的频率精度就等于是校准26MHz晶体振荡器的频率精度。
GSM规范要求手机的发射和接收信道频率精确度要在0.1ppm之内,手机通过接收基站的频率校准信道的信息,然后通过AFC 去控制射频的VCTCXO可以将射频的频率误差控制在0.1ppm之内。
可是每个TCXO之间存在着硬件偏差,所以需要校准。
这个锁相环电路广泛应用于接收机中作自动频率微调电路。
它主要有三个部件组成:频率比较器、低通滤波器和可控频率器件。
它们的主要关系如下:对应到手机的电路分布如下:在天线接收是来之基站的高频信号,经过正交解调器对其高频信号调制解调后,把信号频率降到中频并对信号进行放大。
这个正交解调器是受一个模拟信号进行控制,这个模拟信号通过A/D转换器转化成数字信号,这个数字信号就是DAC,它就是相当于锁相环负反馈电路的反馈信号。
所以通过校准DAC的值就可以控制频率的微调。
AFC(自动频率控制)校准的方法,就是通过寻找合适的ADC值,对信号从天线经过解调到中频放大到TRx的过程中的频率差值进行细微的校准。

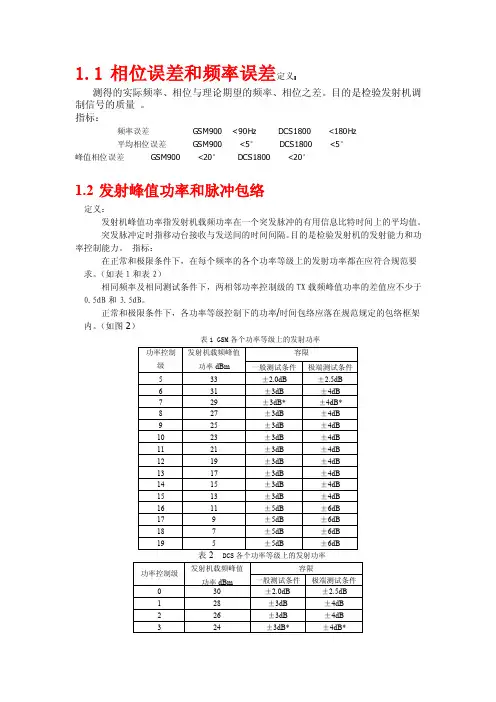

1.1相位误差和频率误差定义:测得的实际频率、相位与理论期望的频率、相位之差。
目的是检验发射机调制信号的质量。
指标:频率误差GSM900<90Hz DCS1800 <180Hz平均相位误差GSM900 <5°DCS1800 <5°峰值相位误差GSM900 <20°DCS1800 <20°1.2发射峰值功率和脉冲包络定义:发射机峰值功率指发射机载频功率在一个突发脉冲的有用信息比特时间上的平均值。
突发脉冲定时指移动台接收与发送间的时间间隔。
目的是检验发射机的发射能力和功率控制能力。
指标:在正常和极限条件下,在每个频率的各个功率等级上的发射功率都在应符合规范要求。
(如表1和表2)相同频率及相同测试条件下,两相邻功率控制级的TX载频峰值功率的差值应不少于0.5dB和3.5dB。
正常和极限条件下,各功率等级控制下的功率/时间包络应落在规范规定的包络框架内。
(如图2)表1 GSM各个功率等级上的发射功率DCS各个功率等级上的发射功率图1 常规突发脉冲功率/时间包络1.3发射输出频谱定义:调制谱:由连续调制和宽带噪声在标称载频的邻近频带上产生的频谱。
开关谱:由于功率切换而在标称载频的邻近频带上产生的频谱。
指标:表3 GSM调制谱指标表4 DCS调制谱指标表5 开关谱指标1.4接收机适用的输入电平范围定义:指接收机在满足规定的BER或FER条件下,接收机可使用的输入电平范围。
指标:接收机的RF输入电平范围满足:静态:-102dBm ~-15dBm (GSM900)-100dBm ~-23dBm(GSM1800)多径:- 102dBm~-40dBm(GSM900)-100dBm~-48dBm(GSM1800-1.53.系统设置:●Com SettingComport 为实际使用的串口。
Baudrate设为115200。
●Tester Setting将“Type”设为实际使用的测试仪类型(CMU200\AG8960)。
1.手机校准测试的项目内容有哪些?手机校准主要是针对RF参数的校准,比如AFC、AGC、APC,另外,还有电池ADC的校准、温度校准,要看不同平台的要求,校准的项目也不同,但是大体相同。
AFC校准是为了保证手机的时钟频率能正确的与网络同步。
AGC校准手机从天线端接收到的信号强度大约在–110dBm至–10dBm之间(这可能会稍微超出GSM05.05定义的范围),但BBC基带转换器(BaseBand Converter)输入信号的可接受动态范围没有这么大,AGC校准是为了保证输入到手机BBC的信号强度在BBC的可操作范围内。
APC校准影响功率的一般有两个参数,一个是Power Ramp(时间包络) 它表现了一个时隙的打开和关闭是否合理,另一个是PA Offset。
前者会对输出频谱和TimeMask(时隙)产生影响,因此,在研发阶段就要调好Power Ramp; 而后者,在Power Ramp固定的情况下,直接影响输出功率的大小。
APC校准就是调整PA Offset,保证手机的发射功率在各频段,各功率等级都能满足GSM05.05规范。
ADC的校准在我们的Windows Mobile设备上,锂离子电池的电量都是以“电量计”的形式显示的。
从电量计中,我们可以准确的读出设备中的电池还有多少剩余电量,精确到以1%为单位。
Windows Mobile设备长久以来一直以这种方式显示电池的电量信息。
很多人可能都遇到过在设备出现低电量报警之后软启动,电量计又显示还剩20-30%电量的问题,或者是系统提示已经充满电,但是电池电量计只显示到90%,而不是100%。
这时,我们就需要动手对电池的电量进行重新校准了。
也就是电池电量的显示与实际不符合。
2.校准的原理\算法是怎样的?校准的简单原理就是:由于器件不一致、温度变化、器件老化等因素的影响,即使是基于同样的平台同样的设计,也会表现出不同的电性能。
为了消除这种影响,每个手机在出厂之前都要对这些参数进行测量计算得到一些参数误差数据,并把这些误差数据存储到一定的存储介质(一般为EEPROM)里,在手机正常使用过程中,CPU会读取这些数据并利用一定的算法对需要补偿的参数进行补偿。

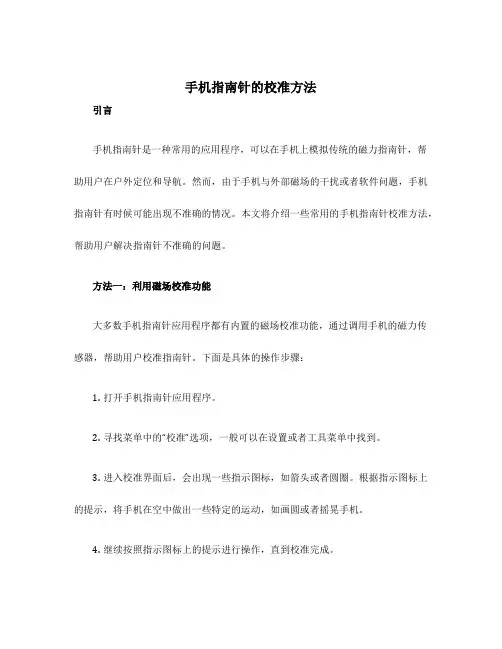

手机指南针的校准方法引言手机指南针是一种常用的应用程序,可以在手机上模拟传统的磁力指南针,帮助用户在户外定位和导航。
然而,由于手机与外部磁场的干扰或者软件问题,手机指南针有时候可能出现不准确的情况。
本文将介绍一些常用的手机指南针校准方法,帮助用户解决指南针不准确的问题。
方法一:利用磁场校准功能大多数手机指南针应用程序都有内置的磁场校准功能,通过调用手机的磁力传感器,帮助用户校准指南针。
下面是具体的操作步骤:1.打开手机指南针应用程序。
2.寻找菜单中的“校准”选项,一般可以在设置或者工具菜单中找到。
3.进入校准界面后,会出现一些指示图标,如箭头或者圆圈。
根据指示图标上的提示,将手机在空中做出一些特定的运动,如画圆或者摇晃手机。
4.继续按照指示图标上的提示进行操作,直到校准完成。
值得注意的是,不同的手机指南针应用程序的校准方法可能会有所不同,请按照具体应用程序的指示进行校准操作。
方法二:手动校准如果手机指南针的校准功能无法解决准确度问题,用户可以尝试手动校准的方法。
下面是具体的操作步骤:1.打开手机指南针应用程序。
2.找到一根没有磁性的物体,如木棍或者塑料管,将手机静置在物体上。
3.等待一段时间,让手机的指南针与物体保持平衡静止。
4.在此期间,避免手机受到外部磁场的干扰,如电视、电脑等。
5.当手机指南针保持稳定后,可以开始手动校准。
使用手指或者其他不带磁性的工具,轻轻旋转手机,让指南针的指针指向真北方向。
6.继续细微调整手机的姿态,直到指南针稳定并指向真北方向。
7.校准完成后,保存设置并退出应用程序。
手动校准是一种较为精细和耗时的方法,但通常可以帮助用户获得更准确的指南针。
方法三:重启手机有时候,手机指南针的不准确问题可能是由于软件或者系统错误引起的。
在这种情况下,重启手机可能会解决问题。
下面是具体的操作步骤:1.按住手机的电源按钮,直到出现关机选项。
2.选择关机选项,并等待手机完全关闭。
3.再次按住电源按钮,开机手机。

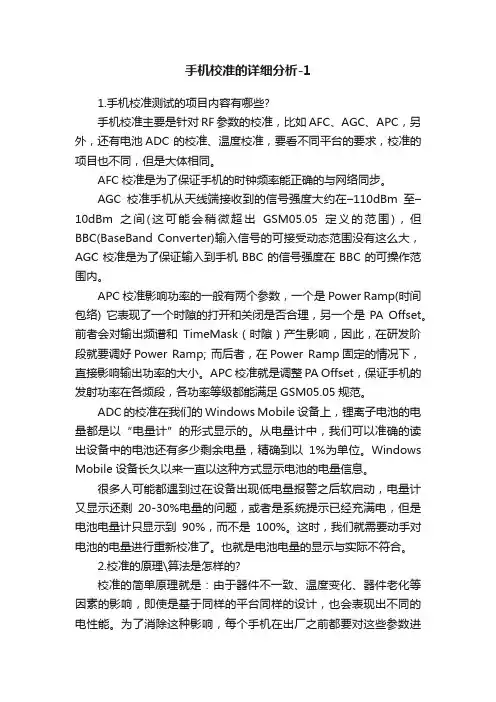

手机校准的详细分析-11.手机校准测试的项目内容有哪些?手机校准主要是针对RF参数的校准,比如AFC、AGC、APC,另外,还有电池ADC 的校准、温度校准,要看不同平台的要求,校准的项目也不同,但是大体相同。
AFC校准是为了保证手机的时钟频率能正确的与网络同步。
AGC校准手机从天线端接收到的信号强度大约在–110dBm至–10dBm之间(这可能会稍微超出GSM05.05定义的范围),但BBC(BaseBand Converter)输入信号的可接受动态范围没有这么大,AGC校准是为了保证输入到手机BBC的信号强度在BBC的可操作范围内。
APC校准影响功率的一般有两个参数,一个是Power Ramp(时间包络) 它表现了一个时隙的打开和关闭是否合理,另一个是PA Offset。
前者会对输出频谱和TimeMask(时隙)产生影响,因此,在研发阶段就要调好Power Ramp; 而后者,在Power Ramp固定的情况下,直接影响输出功率的大小。
APC校准就是调整PA Offset,保证手机的发射功率在各频段,各功率等级都能满足GSM05.05规范。
ADC的校准在我们的Windows Mobile设备上,锂离子电池的电量都是以“电量计”的形式显示的。
从电量计中,我们可以准确的读出设备中的电池还有多少剩余电量,精确到以1%为单位。
Windows Mobile设备长久以来一直以这种方式显示电池的电量信息。
很多人可能都遇到过在设备出现低电量报警之后软启动,电量计又显示还剩20-30%电量的问题,或者是系统提示已经充满电,但是电池电量计只显示到90%,而不是100%。
这时,我们就需要动手对电池的电量进行重新校准了。
也就是电池电量的显示与实际不符合。
2.校准的原理\算法是怎样的?校准的简单原理就是:由于器件不一致、温度变化、器件老化等因素的影响,即使是基于同样的平台同样的设计,也会表现出不同的电性能。
为了消除这种影响,每个手机在出厂之前都要对这些参数进行测量计算得到一些参数误差数据,并把这些误差数据存储到一定的存储介质(一般为EEPROM)里,在手机正常使用过程中,CPU会读取这些数据并利用一定的算法对需要补偿的参数进行补偿。

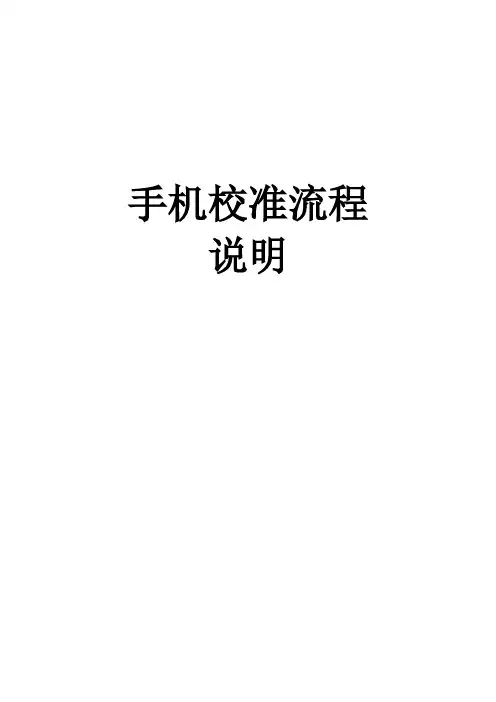

手机校准流程说明1、USB驱动安装(1)在第一次对手机进行校准时,当将手机通过USB线与PC相连接时。
在PC的设备管理器中会看到图1的状态,表示有未知的设备,此时我们需要安装相应的驱动。
图1(2)驱动安装过程①准备好驱动压缩包,解压后打开安装包,选择打开图2中红色矩形框中的文件夹。
图2②在已经打开的文件夹中选择图3红色矩形框标出的文件夹。
图3③打开文件夹,双击图4中红色矩形框标出的可执行文件。
图4④步骤③后出现图5安装界面,点击。
图5在图6选择你要安装驱动的目录(推荐安装在默认的目录下),点击按钮。
图6 安装中图7:图7 点击图8中的next按钮:图8Finish图9:图9点击Finish完成后,会出现如图10的对话框,提示驱动已安装完成,你必须断开PC与设备的连接并重新连接你的设备,选择:是(Y)。
图102、校准过程驱动安装完成后,插上手机,可在设备管理器中查看设备信息。
会发下多了一些如图11红色矩形框中标出的信息,表示驱动安装成功,设备已连接。
图11(1)为手机主板供电,并将校准探头插入手机主板上的探头接口上。
插入探头后,再将手机与PC连接。
连接框图如图12图12 实物连接图校准时的配置文件.Xml文件,Continue按钮,图13。
图13(3)切换到Device COnnection界面,点击红色矩形框中标出的Check connection按钮,如图14.图14当出现图15中红色矩形框中标出的绿色字符后,表示设备连接成功。
接着按照第一步,第二步点击按钮就可以了。
图15(4)上面的操作完成后,单击切换到Run选项窗口,单击Conventional按钮,图16。
图16单击Calibrate,CalVerify,点击Run,完成手机主板校准,校准中的一些信息可通过Calibration Log进行查看,图17。
图17图18为校准过程中的界面显示,图18 校准中(5)当出现图19的状态时(即所有图中红色矩形框出的部分均为绿色圆圈),表示校准通过,便可进行下台设备的校准。
手机校准步骤
硬件连接与设置:
1,将校准线插在电脑上与手机连接;
2,打开安捷伦电源(安捷伦电源与电脑连接),设一个电压值(比如3.8v),给手机供电;3,将综测仪(8960或CMU200)用同轴电缆与手机的RF插座连接。
软件设置与使用步骤:
1,打开MTK的校准与综测工具:MTK_atedemo
2,点“report & system”按钮,设置校准参数,具体设置见文件夹中的截图;
3,点“initial calibration”进行校准,等一会儿软件初始化完后会出现“calibration test”按钮,点击它,看安捷伦电源,当电源起来后按手机的开机键开机,即可进行校准。
4,当校完一个后,点“calibration test”即可进入下一个测试。
5,注意,给手机供电的电源线要粗和短,保证给手机的供电电压稳定,以便ADC校准。
手机电池校准的原理
手机电池校准的原理是通过将手机的电池充放电到特定的水平,使其能够准确地显示电量。
当手机使用一段时间后,由于电池内部化学反应的变化,电池电量的计量系统可能会出现不准确的情况。
这就是为什么有时候手机电量突然跳变或者显示不准确的原因。
在进行电池校准时,首先需要将手机的电量用完,达到它可以正常充电的临界点。
然后将手机连接到电源适配器或电脑上进行充电,直到电量完全充满。
此过程会重新校准电池的内部计算系统,消除不准确的电量显示。
具体的原理是,当电池使用一段时间后,电池内部的化学反应会导致化学物质在正极、负极之间的分布不均匀,从而使电量计量系统的测量不准确。
通过将电池完全放电,可以清除电池内部的电荷分布,并达到重新校准的目的。
然后将电池完全充满,可以确保电池内部化学反应恢复正常,电量计量系统也能正常工作。
值得注意的是,不同型号的手机可能具有不同的电池校准方法。
有些手机可能通过专门的软件来进行校准,而有些手机可能需要手动进行校准操作。
在进行电池校准之前,最好先查看手机的使用手册或者咨询手机厂商的官方网站,以获取正确的操作方法。
小米移动校正模板标题:小米移动校正模板一、引言随着科技的进步和发展,移动设备在我们的生活中扮演着越来越重要的角色。
作为一款领先的移动设备供应商,小米移动一直以技术创新和高品质产品闻名于世。
然而,随着时间的推移,移动设备的性能有可能出现偏差或误差,而这就需要进行校正。
二、校正的目的和意义1.提高移动设备的准确性:通过校正,可以确保小米移动设备的传感器和功能运行的准确性,从而提高用户的满意度和体验。
2.优化移动设备的性能:校正不仅可以减少传感器的误差,还可以优化移动设备的整体性能,提高其运行效率和电池寿命。
3.确保移动设备与现实世界的匹配度:校正可以使小米移动设备与实际环境更好地匹配,提供更准确的位置、方向等信息,使用户更方便地使用设备。
三、校正分类根据不同的校正方式和目的,小米移动设备的校正可以分为以下几类:1.陀螺仪校正:通过对陀螺仪进行校正,可以提高设备的姿态测量和运动跟踪的准确性。
2.加速度计校正:加速度计校正能够准确测量设备的加速度,避免因加速度计的误差导致的位置偏移和不准确的重力感应。
3.磁力计校正:磁力计校正可以消除磁力计的误差,保证设备提供准确的方向和指南针功能。
4.触摸校正:触摸校正可以修复设备触摸屏幕响应不准确的问题,提升触摸交互的用户体验。
四、小米移动校正模板以下是小米移动校正的基本模板,可根据具体设备和需求进行相应的适配和调整。
1.检查设备运行环境:确保设备处于稳定的运行环境,远离电磁干扰和其他可能影响校正效果的因素。
2.进入校正模式:根据具体设备型号和系统版本,在设备设置中找到校正选项,并进入相应的校正模式。
3.选择校正类型:根据校正需求,选择相应的校正类型,如陀螺仪校正、加速度计校正等。
4.按照系统提示进行校正:根据系统提示,按照指引进行校正动作,如将设备平放在水平面上、进行旋转等。
5.完成校正:校正完成后,系统将显示校正结果和效果。
用户可根据需要再次进行校正或退出校正模式。

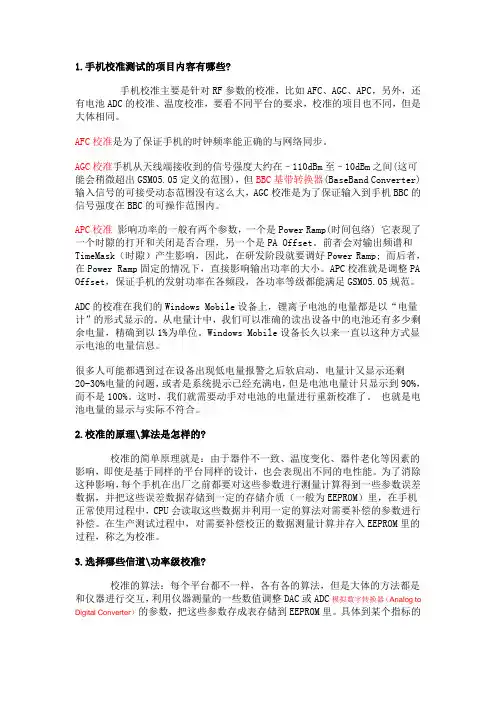

1.手机校准测试的项目内容有哪些?
手机校准主要是针对RF参数的校准,比如AFC、AGC、APC,另外,还有电池ADC 的校准、温度校准,要看不同平台的要求,校准的项目也不同,但是大体相同。
AFC校准是为了保证手机的时钟频率能正确的与网络同步。
AGC校准手机从天线端接收到的信号强度大约在–110dBm至–10dBm之间(这可能会稍微超出GSM05.05定义的范围),但BBC(BaseBand Converter)输入信号的可接受动态范围没有这么大,AGC校准是为了保证输入到手机BBC的信号强度在BBC的可操作范围内。
APC校准影响功率的一般有两个参数,一个是Power Ramp(时间包络) 它表现了一个时隙的打开和关闭是否合理,另一个是PA Offset。
前者会对输出频谱和TimeMask(时隙)产生影响,因此,在研发阶段就要调好Power Ramp; 而后者,在Power Ramp固定的情况下,直接影响输出功率的大小。
APC校准就是调整PA Offset,保证手机的发射功率在各频段,各功率等级都能满足GSM05.05规范。
ADC的校准在我们的Windows Mobile设备上,锂离子电池的电量都是以“电量计”的形式显示的。
从电量计中,我们可以准确的读出设备中的电池还有多少剩余电量,精确到以1%为单位。
Windows Mobile设备长久以来一直以这种方式显示电池的电量信息。
很多人可能都遇到过在设备出现低电量报警之后软启动,电量计又显示还剩20-30%电量的问题,或者是系统提示已经充满电,但是电池电量计只显示到90%,而不是100%。
这时,我们就需要动手对电池的电量进行重新校准了。
也就是电池电量的显示与实际不符合。
2.校准的原理\算法是怎样的?
校准的简单原理就是:由于器件不一致、温度变化、器件老化等因素的影响,即使是基于同样的平台同样的设计,也会表现出不同的电性能。
为了消除这种影响,每个手机在出厂之前都要对这些参数进行测量计算得到一些参数误差数据,并把这些误差数据存储到一定的存储介质(一般为EEPROM)里,在手机正常使用过程中,CPU会读取这些数据并利用一定的算法对需要补偿的参数进行补偿。
在生产测试过程中,对需要补偿校正的数据测量计算并存入EEPROM里的过程,称之为校准。
3.选择哪些信道\功率级校准?
校准的算法:每个平台都不一样,各有各的算法,但是大体的方法都是和仪器进行交互,利用仪器测量的一些数值调整DAC或ADC的参数,把这些参数存成表存储到EEPROM里。
具体到某个指标的算法,要根据平台提供上的建议,另外,编程序的时候还有些技巧和算法使得程序高效快速。
4.除这些RF部分之外还有哪些关于电性能方面的校准测试?
至于APC或AGC测试那些信道和功率等级。
通常情况下不需要每个等级和信道都校准,那样太慢了,因为无论APC还是AGC,他们和功率的关系是基本线性的,或分段线性的,是可以预测的,一般会选择几个功率等级点,然后进行内插。
当然,也不会每个信道都校准,一般校准中间信道的APC或AGC,然后只对最大功率进行信道间补偿,非中间信道的其他功率等级可以按照中间信道的线性关系进行预测。
