校准终测的基本原理1.1 校准终测的基本原理1.1.1校准、终测的⽬的现在⽣产的相同型号⼿机虽然使⽤都是相同器件,但这相同器件还是有的⼀定的偏差,由此组合的⼿机就必然存在着差异,但这差异是在⼀定的范围,超出了就视为⼿机不良。
因此校准的⽬的就是将⼿机的这种差异调整在符合国标的范围，⽽终测是对于校准的检查，因为校准⽆法对⼿机的每个信道，每个功率级都进⾏调整，只能选择有代表性的（试验经验点）进⾏，所以校准通过的⼿机并不能肯定它是良品，只有通过终测检验合格的才算是，我们现在⽣产线上的校准终测测试程序都是将这两个部分合并（除了DA8和EMP平台）。
1.1.2⼿机的基本校准、测试项的介绍1、Battcal（电池校准）：是对⼿机的电池模拟使⽤的调整，分两种情况（4.2V和3.5V）。
恒9系列和Florence平台的校准相似，先调整⼿机电池处在4.2V时的偏置值，使其冲⼿机读取的电压表⽰值在4.2±0.1v的范围，然后将电池的电压调⾄3.5v，看电压是否还处于3.5±0.1v的范围，是就将这偏置值存⼊⼿机。
2、TxCal（发射机校准）：不同的平台有不同的校准⽅法，但其⼤致的原理是⼀样的。
就是通过⼀定的⽅法调整在⼀个或者⼏个试验经验点（全部功率级）的功率值的表⽰值，使其符合国标的要求。
这表⽰值可以是⼀个单⼀的数字，也可以是⼀组，像A6/A8系列的就是多个经验点（GSM900有10,60,105,1000这4个信道，DCS1800有570,700,800这3个信道）全功率级（即GSM900有5-19，DCS1800有0-15）单⼀的数值，⽽恒9系列和Florence平台则是单个经验点（GSM900有62，DCS1800有698）的全功率级代表该功率级的⼀组功率曲线的表⽰值。
在这就⽬前使⽤的两种PA将校准做个详细的介绍⼀）RFMDa)、发射机及其校准原理在发射机中，从CSP产⽣的已调信号，经过HD155148的混频、射频放⼤，再经功率放⼤器（PA）放⼤、滤波后从天线发送出去。

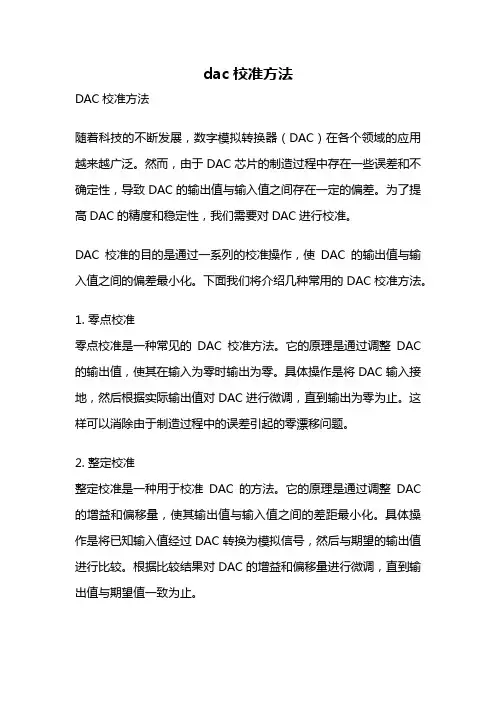

dac校准方法DAC校准方法随着科技的不断发展，数字模拟转换器（DAC）在各个领域的应用越来越广泛。
然而，由于DAC芯片的制造过程中存在一些误差和不确定性，导致DAC的输出值与输入值之间存在一定的偏差。
为了提高DAC的精度和稳定性，我们需要对DAC进行校准。
DAC校准的目的是通过一系列的校准操作，使DAC的输出值与输入值之间的偏差最小化。
下面我们将介绍几种常用的DAC校准方法。
1. 零点校准零点校准是一种常见的DAC校准方法。
它的原理是通过调整DAC 的输出值，使其在输入为零时输出为零。
具体操作是将DAC输入接地，然后根据实际输出值对DAC进行微调，直到输出为零为止。
这样可以消除由于制造过程中的误差引起的零漂移问题。
2. 整定校准整定校准是一种用于校准DAC的方法。
它的原理是通过调整DAC 的增益和偏移量，使其输出值与输入值之间的差距最小化。
具体操作是将已知输入值经过DAC转换为模拟信号，然后与期望的输出值进行比较。
根据比较结果对DAC的增益和偏移量进行微调，直到输出值与期望值一致为止。
3. 线性插值校准线性插值校准是一种用于校准DAC的方法。
它的原理是通过在已知输入值和输出值之间进行线性插值，估算出未知输入值对应的输出值。
具体操作是在已知输入值和输出值之间建立一个线性关系，然后根据这个关系来推测未知输入值对应的输出值。
通过不断迭代和修正，最终可以得到较为准确的校准结果。
4. 温度补偿校准温度补偿校准是一种常用的DAC校准方法。
它的原理是通过对DAC的输出值进行温度补偿，使其在不同温度下的输出值保持稳定。
具体操作是在DAC芯片中加入温度传感器，实时监测芯片的温度，并根据温度变化对DAC的输出值进行修正。
这样可以有效地消除温度对DAC输出的影响，提高校准的准确性和稳定性。
5. 预校准和后校准预校准和后校准是一种将多种校准方法结合起来使用的方法。
预校准是在DAC出厂前对其进行的初步校准，主要目的是消除制造过程中的固有误差。
MTK 平台校准原理一.AFC（自动频率控制）校准校准目的：校准AFC DAC 值与TCVCXO 输出频率（26MHz）之间的对应关系，使得测试接收信号的频率误差在允许范围之内。
校准步骤：1. 控制综测仪Agilent 8960 或者R&S CMU200 设定在BCCH（广播控制信道）中的某一个信道arfcn_C0_GSM（可以为1-124 中的一个，由板测软件初始设定），并设定发射功率为PDL（dBm）（由板测软件初始设定）；2. 设定手机中频部分的接收增益为：-35-PDL（dB），AFC_DAC值为DAC1（由板测软件初始设定），软件发出AFC测试请求，在arfcn_C0_GSM信道上得到N_AFC个采样值；3. 等待CPU计算出接收I/Q信号的频率平均误差：△f1；4. 再设定手机中频部分的接收增益为：-35-PDL（dB），AFC_DAC值为DAC2（由板测软件初始设定），这里DAC2>DAC1，软件发出AFC测试请求，在测量信道上的到N_AFC个采样值；5. 等待CPU计算出接收I/Q信号的频率平均误差：△f2；6. 计算AFC DAC 斜率为：Slope=（△f1-△f2）/（DAC2-DAC1）;由得到的Slope 值及DAC1 再计算得到初始ADC 值：INIT_AFC_DAC 为：Use Default Value=△f1/ Slope+DAC1;注：arfcn_C0_GSM、PDL、DAC1、DAC2、N_AFC均在板测配置文件meta_6218B.CFG中初始设定，如下：arfcn_C0_GSM = 70；定义用于AFC 测试的信道为70;P_DL = -60；定义综测仪发射功率为-60dBm；N_AFC = 15；定义AFC 测量此时为15 次；DAC1=4000；定义DAC1 初始值为4000；DAC1=5000；定义DAC2 初始值为5000；判断该项板测结果是否通过，即看得到测量结果值：Slope、INIT_AFC_DAC 是否在上下限值之内，该限值亦在板测配置文件meta_6218B.CFG 中设定，如下：[AFC table] //AFC DAC 参数表MAX_INIT_AFC_DAC = 7000MIN_INIT_AFC_DAC = 2000；（即定义INIT_AFC_DAC最大不超过7000，最小不小于2000）MAX_AFC_SLOPE = 4.0MIN_AFC_SLOPE =2.3；（即定义Slope 值最大不超过4.0，最小不小于2.3）下图为测量频率平均误差对DAC 值曲线，呈线性关系，直线的斜率为Slope。
手机校准基本原理1 手机校准的原因一台手机，有大大小小几百个元器件，这些元器件即使是同一批次也会存在差异。
手机大批量生产，也不可能做到每台手机的性能完全一模一样。
所以我们需要一套校准方法，对这些由于硬件的不一致性所带来的偏差进行微调，从而使得手机能符合GSM通讯规范。
2我们对手机校准的主要内容有四项：1，AFC(自动频率控制) 校准2，RX Pathloss(接收路径损耗) 校准3，APC(自动功率控制)校准4，ADC (电池电量与显示电量)校准2.1AFC自动频率控制（automatic frequency control）校准这个校准是使输出信号频率与给定频率保持确定关系的自动控制方法。
手机的频率控制主要是由锁相环完成，在锁相环锁定以后RF VCO的输出频率：Fvco＝26M/N ，即RFVCO 的频率稳定度和频率精度由26MHz晶体振荡器的频率精度决定，所以校准射频频率合成器的频率精度就等于是校准26MHz晶体振荡器的频率精度。
GSM规范要求手机的发射和接收信道频率精确度要在0.1ppm之内，手机通过接收基站的频率校准信道的信息，然后通过AFC 去控制射频的VCTCXO可以将射频的频率误差控制在0.1ppm之内。
可是每个TCXO之间存在着硬件偏差，所以需要校准。
这个锁相环电路广泛应用于接收机中作自动频率微调电路。
它主要有三个部件组成：频率比较器、低通滤波器和可控频率器件。
它们的主要关系如下：对应到手机的电路分布如下：在天线接收是来之基站的高频信号，经过正交解调器对其高频信号调制解调后，把信号频率降到中频并对信号进行放大。
这个正交解调器是受一个模拟信号进行控制，这个模拟信号通过A/D转换器转化成数字信号，这个数字信号就是DAC,它就是相当于锁相环负反馈电路的反馈信号。
所以通过校准DAC的值就可以控制频率的微调。
AFC（自动频率控制）校准的方法，就是通过寻找合适的ADC值，对信号从天线经过解调到中频放大到TRx的过程中的频率差值进行细微的校准。
