手机校准介绍

  • 格式：ppt
  • 大小：525.00 KB
  • 文档页数：39

下载文档原格式

  / 39

合集下载

CMW手机校准编程指南

CMW手机校准编程指南

CMW手机校准编程指南起草人：唐卫华版本：V1.0日期：2009年02月05日手机校准主要包括三个部分的校准，即手机频校准（AFC）、手机发射功率校准（APC）以及手机接收功率校准（AGC）。

一、手机频率校准（AFC）故名思议手机频率校准是对手机本身的频率做校准，通常采用接收方式，即测试设备（本文中的测试设备均指CMW，以下用CMW代替）产生一组频率不同的下行信号，手机分别在各个对应的频率上接收该信号，从而校准手机本身的频率。

信号的类型（单音信号、双音信号或调制信号）依赖于手机平台，目前用的比较多的是单音和调制信号（因制式不同而不同，GSM系统需要GSM下行信号，WCDMA则需要WCDMA的下行调制信号，等等）。

CMW做AFC校准时所需的GPIB命令：//内部时钟参考，CMW的端口RF1 Comm，线损为1dB，频率为900MHz//功率为-65dBm的单音信号*RST; *CLS; *OPC?*IDN?CONF:SELF:REF:FREQ:SOUR INTROUT:GPRF:GEN:RFS:CONN RF1CSOUR:GPRF:GEN:RFS:EATT 1SOUR:GPRF:GEN:RFS:FREQ 900E+006SOUR:GPRF:GEN:RFS:LEVel -65SOUR:GPRF:GEN:BBM CWSOUR:GPRF:GEN:STAT ON*OPC?SOUR:GPRF:GEN:STAT?如果使用调制信号，则CMW可以使用ARB产生，本例以GSM为例，把CMW的模式改为ARB，并给出波形文件的名称和路径，如下图SOUR:GPRF:GEN:ARB:FILE 'D:\\Waveform\\GSM_GMSK.WV'SOUR:GPRF:GEN:BBM ARBSOUR:GPRF:GEN:STAT ON同理，如果需要对WCDMA、CDMA2000或TD-SCDMA手机做校准，需要使用调制信号，则只需更换相应的波形文件即可（WCDMA_DW.WV, CDMA2000.WV和DWTS0_TS4，这些波形文件请事先考到CMW的D:\Waveform按照默认设置配置的，如果需要不同的配置，请联系当地支持）校准的过程中，需要改变频率，只需重复调用以下命令即可：SOUR:GPRF:GEN:RFS:FREQ 900E+006二、手机接收功率校准（AGC）手机的接收功率校准主要是对手机的接收增益做校准，其原理类似与AFC，只不过此时我们关注CMW在不同频点不同功率的下行信号时，手机的测量准确度。

一加3 电池校准方法

一加3 电池校准方法

一加3 电池校准方法全文共四篇示例，供读者参考第一篇示例：一、为什么需要对一加3的电池进行校准？一加3的电池在使用一段时间后，会逐渐出现一些问题，比如电量显示不准确、电池续航能力下降等。

这通常是因为手机系统对电池的容量和状态估计出现偏差，需要进行校准以重新恢复准确性。

通过电池校准，可以让手机系统重新正确识别电池容量和状态，从而提高电池使用寿命，避免出现意外关机等问题。

二、一加3电池校准方法1. 完全充电：首先确保将一加3手机的电池完全充满，不要中途拔掉充电器。

在手机显示充电完成后，继续充电1-2小时，确保电池容量达到最大值。

2. 完全放空：接着将手机使用到电量耗尽，自动关机。

在手机关机后，继续按住电源键5-10秒，确保所有电量都被消耗殆尽。

3. 休眠一段时间：让手机处于关机状态，休眠1-2小时，让电池得到充分休息。

5. 重复以上步骤：重复以上步骤2-3次，直到电池表现逐渐恢复正常为止。

这样就完成了一加3的电池校准过程。

三、注意事项1. 在进行电池校准过程中，不要中途拔掉充电器或断开电源，以确保校准过程顺利进行。

2. 为了避免出现电池过热或其他安全问题，在进行校准过程中，不要对手机进行过度使用或暴露在高温环境中。

3. 如果在校准后一段时间内电池表现依然不理想，可能需要考虑更换电池或联系售后服务进行进一步检测和维修。

四、结语通过以上方法，可以帮助一加3用户进行电池校准，提高手机电池的表现和寿命。

在日常使用中，也应注意养成良好的充电习惯，避免过度充放电或暴露在高温环境中，以确保手机电池的长期健康和稳定性。

希望以上内容对一加3用户有所帮助，让您的手机始终保持最佳状态。

第二篇示例：一加3是一款备受好评的智能手机，配备了强大的性能和优秀的电池续航能力。

随着时间的推移，手机电池的表现可能会有所下降。

在这种情况下，用户可能需要对手机的电池进行校准，以确保它可以正常工作并提供最佳的续航时间。

电池校准是一种常见的维护方法，它可以帮助手机更好地识别电池的实际容量和使用情况，从而更准确地显示电池百分比。

手机画面颜色校准技巧

手机画面颜色校准技巧

手机画面颜色校准技巧手机作为我们日常生活中必不可少的工具之一，其显示屏幕上所呈现的画面颜色对用户体验至关重要。

然而，由于生产过程中的一些因素，手机屏幕的颜色会存在一定的偏差。

为了获得更加准确、真实的色彩表现，我们可以尝试一些手机画面颜色校准技巧。

本文将为大家介绍一些简单实用的方法，帮助你校准手机的画面颜色。

一、调整色温色温是指色彩表现中冷暖色调的变化。

对于校准手机屏幕的画面颜色，我们可以通过调整色温来达到更为准确的效果。

在大部分手机的设置中，都会提供色温调节的选项。

打开手机设置，进入“显示”或“屏幕”选项，你可以找到关于色温的设置。

一般来说，选择较为接近自然光的色温，如2800K-6500K之间，可以让手机屏幕显示的画面颜色更加真实。

二、校准亮度与对比度亮度和对比度是手机屏幕显示效果中不可或缺的两个要素。

通过合理地调整亮度和对比度，可以使手机屏幕上的画面颜色更加清晰、饱满。

在手机设置中，你可以找到相关的调节选项。

我们建议在亮度设置中选择合适的亮度值，使屏幕既可以提供足够的明亮度，又不至于刺眼。

对于对比度的调节，可以根据个人喜好和实际需求进行微调，以获得最佳的画面效果。

三、使用色彩校准工具除了手机自带的调节选项，我们还可以借助一些色彩校准工具来对手机屏幕的画面颜色进行更为精确的校准。

市面上有一些专业的色彩校准软件和硬件可供选择。

这些工具可以通过校准色带和测试图案，帮助用户调整手机显示屏的色彩显示效果。

当然，在使用这些工具时，我们需要仔细阅读使用说明，并按照指导进行正确操作。

四、定期校准手机屏幕手机屏幕作为一个日常使用频率很高的部件，经常会因为长时间使用而出现各种问题，包括色彩偏差。

为了保持手机屏幕的良好显示效果，我们建议定期校准手机屏幕的画面颜色。

可以每隔一段时间对手机进行一次全面的颜色校准，以确保画面的准确表现。

总结：手机画面颜色校准技巧可以帮助我们获得更加准确、真实的色彩显示效果。

通过调整色温、校准亮度与对比度、使用专业工具以及定期颜色校准等方法，我们可以提升手机屏幕的画面品质。

手机校准的四项目

手机校准的四项目

手机校准基本原理1 手机校准的原因一台手机，有大大小小几百个元器件，这些元器件即使是同一批次也会存在差异。

手机大批量生产，也不可能做到每台手机的性能完全一模一样。

所以我们需要一套校准方法，对这些由于硬件的不一致性所带来的偏差进行微调，从而使得手机能符合GSM通讯规范。

2我们对手机校准的主要内容有四项：1，AFC(自动频率控制) 校准2，RX Pathloss(接收路径损耗) 校准3，APC(自动功率控制)校准4，ADC (电池电量与显示电量)校准2.1AFC自动频率控制（automatic frequency control）校准这个校准是使输出信号频率与给定频率保持确定关系的自动控制方法。

手机的频率控制主要是由锁相环完成，在锁相环锁定以后RF VCO的输出频率：Fvco＝26M/N ，即RFVCO 的频率稳定度和频率精度由26MHz晶体振荡器的频率精度决定，所以校准射频频率合成器的频率精度就等于是校准26MHz晶体振荡器的频率精度。

GSM规范要求手机的发射和接收信道频率精确度要在0.1ppm之内，手机通过接收基站的频率校准信道的信息，然后通过AFC 去控制射频的VCTCXO可以将射频的频率误差控制在0.1ppm之内。

可是每个TCXO之间存在着硬件偏差，所以需要校准。

这个锁相环电路广泛应用于接收机中作自动频率微调电路。

它主要有三个部件组成：频率比较器、低通滤波器和可控频率器件。

它们的主要关系如下：对应到手机的电路分布如下：在天线接收是来之基站的高频信号，经过正交解调器对其高频信号调制解调后，把信号频率降到中频并对信号进行放大。

这个正交解调器是受一个模拟信号进行控制，这个模拟信号通过A/D转换器转化成数字信号，这个数字信号就是DAC,它就是相当于锁相环负反馈电路的反馈信号。

所以通过校准DAC的值就可以控制频率的微调。

AFC（自动频率控制）校准的方法，就是通过寻找合适的ADC值，对信号从天线经过解调到中频放大到TRx的过程中的频率差值进行细微的校准。

手机校准调试与指标

手机校准调试与指标

1.1相位误差和频率误差定义：测得的实际频率、相位与理论期望的频率、相位之差。

目的是检验发射机调制信号的质量。

指标：频率误差GSM900<90Hz DCS1800 <180Hz平均相位误差GSM900 <5°DCS1800 <5°峰值相位误差GSM900 <20°DCS1800 <20°1.2发射峰值功率和脉冲包络定义：发射机峰值功率指发射机载频功率在一个突发脉冲的有用信息比特时间上的平均值。

突发脉冲定时指移动台接收与发送间的时间间隔。

目的是检验发射机的发射能力和功率控制能力。

指标：在正常和极限条件下，在每个频率的各个功率等级上的发射功率都在应符合规范要求。

（如表1和表2）相同频率及相同测试条件下，两相邻功率控制级的TX载频峰值功率的差值应不少于0.5dB和3.5dB。

正常和极限条件下，各功率等级控制下的功率/时间包络应落在规范规定的包络框架内。

（如图2）表1 GSM各个功率等级上的发射功率DCS各个功率等级上的发射功率图1 常规突发脉冲功率/时间包络1.3发射输出频谱定义：调制谱：由连续调制和宽带噪声在标称载频的邻近频带上产生的频谱。

开关谱:由于功率切换而在标称载频的邻近频带上产生的频谱。

指标：表3 GSM调制谱指标表4 DCS调制谱指标表5 开关谱指标1.4接收机适用的输入电平范围定义：指接收机在满足规定的BER或FER条件下，接收机可使用的输入电平范围。

指标：接收机的RF输入电平范围满足：静态：-102dBm ~-15dBm （GSM900）-100dBm ~-23dBm（GSM1800）多径：- 102dBm～－40dBm（GSM900）-100dBm～－48dBm（GSM1800-1.53.系统设置：●Com SettingComport 为实际使用的串口。

Baudrate设为115200。

●Tester Setting将“Type”设为实际使用的测试仪类型（CMU200\AG8960）。

手机充电校准介绍

手机充电校准介绍

手机充电校准介绍
手机充电校准介绍：安卓手机有两种校准方式，一种是利用手机自身校准，另一种是使用第三方软件校准，苹果手机校准可以在手机满格电量，使用到提醒需要充电时，开始充电即可。

手机充电校准详细介绍：
安卓手机校准电池电量虚电有两种方法，一种是利用手机自身校准，全部充满手机电池，在拨号键盘输入0228，系统开始自动检测手机电池，点击quick start的按钮选项，重新点亮屏幕可以清理手机电池虚电；还可以借助腾讯手机管家软件校准。

一、使用安卓手机自身校准功能：
1、首先需要将手机电量全部充满，之后再进行电池电量的虚电校准；
2、拔掉充电器，开机之后进入拨号键盘的页面，输入【#0228#】；
3、系统开始自动检测手机电池及各种数据，一般的手机电池电压应该在3.5V 或以上；
4、点击手机屏幕中的【quick start】选项，手机会自动进入黑屏状态；
5、点击主屏幕键重新激活屏幕，可以看出当前手机电量；
6、最后再插上充电器，把手机电池再充满，重复上述步骤，直到电量不再有很明显的大幅下降，就可以把手机电池虚电清理；
二、使用第三方软件校准：
也可以借助一下第三方软件，比如说腾讯手机管家就有这个功能，依次打开腾讯手机管家——健康优化——电池健康功能，打开这个电池健康功能后，再把手机连接到充电器上面去充电，完成一次完美的3阶段充电，也就是涓流充电后，手机电量会被自动校正的；
三、iPhone电池校准：
先将iPhone充满电，以手机右上角电量显示100%为准，然后拔下充电器，开始使用手机，直到手机自动关机并显示需要充电的标志。

注意不要尝试长按电源开机，直接使用充电器充电，在关机状态下等待充电完成，然后拔下充电器再开机，这样就能完成iPhone电池校准。

手机校准测试的项目内容

手机校准测试的项目内容

1.手机校准测试的项目内容有哪些?手机校准主要是针对RF参数的校准，比如AFC、AGC、APC，另外，还有电池ADC的校准、温度校准，要看不同平台的要求，校准的项目也不同，但是大体相同。

AFC校准是为了保证手机的时钟频率能正确的与网络同步。

AGC校准手机从天线端接收到的信号强度大约在–110dBm至–10dBm之间(这可能会稍微超出GSM05.05定义的范围)，但BBC基带转换器(BaseBand Converter)输入信号的可接受动态范围没有这么大，AGC校准是为了保证输入到手机BBC的信号强度在BBC的可操作范围内。

APC校准影响功率的一般有两个参数，一个是Power Ramp(时间包络) 它表现了一个时隙的打开和关闭是否合理，另一个是PA Offset。

前者会对输出频谱和TimeMask（时隙）产生影响，因此，在研发阶段就要调好Power Ramp; 而后者，在Power Ramp固定的情况下，直接影响输出功率的大小。

APC校准就是调整PA Offset，保证手机的发射功率在各频段，各功率等级都能满足GSM05.05规范。

ADC的校准在我们的Windows Mobile设备上，锂离子电池的电量都是以“电量计”的形式显示的。

从电量计中，我们可以准确的读出设备中的电池还有多少剩余电量，精确到以1%为单位。

Windows Mobile设备长久以来一直以这种方式显示电池的电量信息。

很多人可能都遇到过在设备出现低电量报警之后软启动，电量计又显示还剩20-30%电量的问题，或者是系统提示已经充满电，但是电池电量计只显示到90%，而不是100%。

这时，我们就需要动手对电池的电量进行重新校准了。

也就是电池电量的显示与实际不符合。

2.校准的原理\算法是怎样的?校准的简单原理就是：由于器件不一致、温度变化、器件老化等因素的影响，即使是基于同样的平台同样的设计，也会表现出不同的电性能。

为了消除这种影响，每个手机在出厂之前都要对这些参数进行测量计算得到一些参数误差数据，并把这些误差数据存储到一定的存储介质（一般为EEPROM）里，在手机正常使用过程中，CPU会读取这些数据并利用一定的算法对需要补偿的参数进行补偿。

手机指南针怎么校准一下啊

手机指南针怎么校准一下啊

手机指南针的校准方法引言手机指南针是一种常用的应用程序，可以在手机上模拟传统的磁力指南针，帮助用户在户外定位和导航。

然而，由于手机与外部磁场的干扰或者软件问题，手机指南针有时候可能出现不准确的情况。

本文将介绍一些常用的手机指南针校准方法，帮助用户解决指南针不准确的问题。

方法一：利用磁场校准功能大多数手机指南针应用程序都有内置的磁场校准功能，通过调用手机的磁力传感器，帮助用户校准指南针。

下面是具体的操作步骤：1.打开手机指南针应用程序。

2.寻找菜单中的“校准”选项，一般可以在设置或者工具菜单中找到。

3.进入校准界面后，会出现一些指示图标，如箭头或者圆圈。

根据指示图标上的提示，将手机在空中做出一些特定的运动，如画圆或者摇晃手机。

4.继续按照指示图标上的提示进行操作，直到校准完成。

值得注意的是，不同的手机指南针应用程序的校准方法可能会有所不同，请按照具体应用程序的指示进行校准操作。

方法二：手动校准如果手机指南针的校准功能无法解决准确度问题，用户可以尝试手动校准的方法。

下面是具体的操作步骤：1.打开手机指南针应用程序。

2.找到一根没有磁性的物体，如木棍或者塑料管，将手机静置在物体上。

3.等待一段时间，让手机的指南针与物体保持平衡静止。

4.在此期间，避免手机受到外部磁场的干扰，如电视、电脑等。

5.当手机指南针保持稳定后，可以开始手动校准。

使用手指或者其他不带磁性的工具，轻轻旋转手机，让指南针的指针指向真北方向。

6.继续细微调整手机的姿态，直到指南针稳定并指向真北方向。

7.校准完成后，保存设置并退出应用程序。

手动校准是一种较为精细和耗时的方法，但通常可以帮助用户获得更准确的指南针。

方法三：重启手机有时候，手机指南针的不准确问题可能是由于软件或者系统错误引起的。

在这种情况下，重启手机可能会解决问题。

下面是具体的操作步骤：1.按住手机的电源按钮，直到出现关机选项。

2.选择关机选项，并等待手机完全关闭。

3.再次按住电源按钮，开机手机。

手机触屏校准的操作方法

手机触屏校准的操作方法

手机触屏校准的操作方法手机触屏校准是一种调整手机触摸面板灵敏度和精确度的操作，它能够帮助手机更好地识别用户的点击和滑动动作。

当我们使用手机时发现触摸屏幕的精准度出现问题，例如点击位置偏移、按住滑动无法进行等情况，就需要进行触屏校准。

下面将详细介绍手机触屏校准的操作方法。

首先，打开手机的“设置”界面，一般可以在主屏幕上找到设置图标，一般为一个齿轮或者是齿轮加线的图标。

在设置界面中，找到并点击“显示”选项，可能需要向下滑动才能找到它。

在一些手机上，可能需要点击“设备”、“系统”或者“其他”选项才能找到“显示”。

在“显示”选项中，寻找“触控校准”或者“屏幕校准”等类似选项。

不同品牌的手机设置界面可能略有不同，但大多数手机都有类似的校准选项。

点击“触控校准”选项进入触屏校准界面。

在这个界面中，你将看到屏幕上出现一系列小方块或者“+”符号。

接下来，你需要按照屏幕上的指示进行校准。

一般情况下，你需要按照顺序点击小方块或者“+”符号，以确保手机能够准确识别触摸位置。

当你点击每个小方块或者“+”符号时，屏幕上会出现震动或者声音提示，表示触摸已经被识别。

请确保你用手指轻按触摸屏幕，而不是用其他工具。

在完成所有的触摸校准点后，你可能需要点击“完成”或者“保存”按钮来保存校准结果。

有些手机会在校准完成后自动退出校准界面。

完成触屏校准后，你可以测试校准结果是否理想。

打开一个应用程序或者网页，试着在屏幕上点击和滑动，观察是否有明显的延迟或者偏移。

如果校准结果不理想，你可以重新进行校准。

有些手机提供了多种校准模式，例如“普通”和“高级”等，你可以尝试不同的模式来找到最适合你的校准结果。

除了通过手机设置界面进行触屏校准外，还有一些手机可以通过特定的触摸手势或快捷键来进行校准。

你可以查看手机的使用手册或者在互联网上搜索关于你手机型号的触屏校准方法，以获取更加准确的操作步骤。

需要注意的是，触屏校准过程可能会因手机品牌和型号而异，以上是比较通用的操作方法。

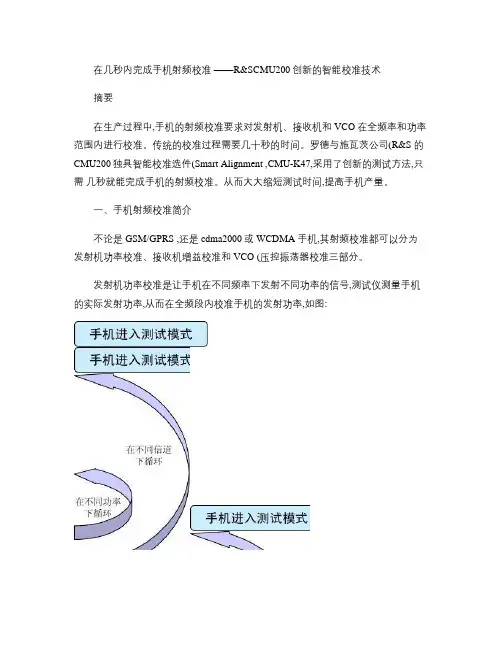

在几秒内完成手机射频校准――R

在几秒内完成手机射频校准――R

在几秒内完成手机射频校准——R&SCMU200创新的智能校准技术摘要在生产过程中,手机的射频校准要求对发射机、接收机和VCO 在全频率和功率范围内进行校准。

传统的校准过程需要几十秒的时间。

罗德与施瓦茨公司(R&S 的CMU200独具智能校准选件(Smart Alignment ,CMU-K47,采用了创新的测试方法,只需几秒就能完成手机的射频校准。

从而大大缩短测试时间,提高手机产量。

一、手机射频校准简介不论是GSM/GPRS ,还是cdma2000或WCDMA 手机,其射频校准都可以分为发射机功率校准、接收机增益校准和VCO (压控振荡器校准三部分。

发射机功率校准是让手机在不同频率下发射不同功率的信号,测试仪测量手机的实际发射功率,从而在全频段内校准手机的发射功率,如图:接收机增益校准是让测试仪在不同的频率下发射不同功率的标准信号,手机测量接收信号强度RSSI 。

从而校准手机接收通路的增益,校准循环流程与发射机部分类似。

VCO校准可以有两种方法。

方法一是让测试仪发射标准频率的信号,手机根据标准信号调整其VCO ;方法二是让手机在未与网络同步的条件下发射指定频率的信号,测试仪测出其频率误差,从而调整手机的VCO 。

如果使用传统的校准方法,测试程序通过串行口或USB接口命令手机不断地改变频率和功率,并基于测试仪的测量结果计算相应的调整值,再写入手机的非挥发性RAM里。

这样校准一个手机往往需要几十秒的时间。

而且,频段越多,测试的频率/功率越多,其耗时越长。

特别是cdma2000和WCDMA手机,由于对功率的要求很严,要进行很多次不同频率/功率下的射频校准,耗时会更长。

减少校准频率/功率个数可以缩短测试时间,但其风险是可能会降低手机质量,必须谨慎对待。

因而,手机生产测试的要面对问题是:如何既提高测试速度又能保证测试质量。

CMU200的智能校准选件可以解决这个问题,它巧妙利用手机的时隙/帧结构,可以在不减少测试频率/功率个数的前提下大大缩短手机射频校准时间,从而在不降低测试质量的前提下提高手机产量。

手机校准培训课件

手机校准培训课件
DCS180 0MHz
RF输入电平 -l09~ -l07dBm -l07~-l05dBm -105~-l02dBm
＞-l02dBm -l08~ -105dBm -105~ -l03dBm -l03~ -100dBm
接收灵敏度 优 良 一般
不合格 优 良 一般
＞-l00dBm
不合格
（2）接收信号强度指示 （RSSI Received Signal Strength indication）
处理方法： 查检网络是否已经映射H盘。
金机制作规范
（6）按工艺文件要求进行测试操作，将手机机放进校准夹具上固定好，检查校准的
文件是否与需校准机型对应？
（7）核实后单击“
”开始进行校准。
（8）对校准的结果做好报表记录，一般坏机可进行重新校准。
常见故障的处理解决方法
（1）程序刚开始走不久就报C++的错误，或如右图所示 “LabVIEW : found or NI-488: Non-existent board。
坏机突然增多；发现有夹具、设备损坏等异常），要及时反馈给测试技术员解 决。 （5）不能在非授权下对生产测试用电脑进行文件的删除、更改、覆盖等操作。 （6）每班要用毛刷对夹具上的测试针和RF头用无水酒精进行清洗，清除灰尘、杂物 等以保证测试针和RF头的接触良好。 （7）鉴于测试与接触的紧密程度有关系， 坏机要换另一通道进行重测确认以排除接 触不良的误测（重测是同一故障两次的就当坏机处理，不要进行太多的重测避免 不稳定故障机下线生产）； （8）按要求如实填写相关的测试记录和报表； （9）注意不要对各种RF转接线进行弯折、扭转等有损伤性的动作。
在衡量调制频谱时， 可使用谱线的指标余 量(margin)。指标余量即最接近Time-Plate的一 条谱线与Time-Plate之间的距离。指标余量越大， 则调制频谱越好，即对邻道的干扰越小。 若margin＞l0dBm，则调制频谱为优；

手机射频参数校准简介

手机射频参数校准简介

手机射频参数校准简介
• 发射机校准（自动功率控制APC) GSM由于采用发射机动态功率控制机制，手机在通话过程中其发射功率随着其离基 站远近而自动由基站调整，GSM900手机的发射功率有5~19一共15级，功率电平控 制分别应于33~5dBm。DCS1800手机发射功率有0~15一共16级，功率电平控制分 别应于30~0dBm,每增加一级电平，手机发射功率下降2dB。 发射功率APC校准的目的是让手机在每个发射功率等级天线的输出功率等于GSM的 标 准输出功率，APC校准主要是校准每个功率等级的PA APC DAC值，并把它存到手 机 NVRAM里面。 DAC值为一个介于0.000~1.000之间的一个系数,0 象征PA的最小功率输出，1象征 PA 的最大功率输出。
Company Confidential
8 © 2008 Nokia V1-Filename.ppt / YYYY-MM-DD / Initials
手机射频参数校准简介
• 发射机校准—Test Plan 实例 之sample Power 测量
Company Confidential
9 © 2008 Nokia V1-Filename.ppt / YYYY-MM-DD / Initials
Company Confidential
5 © 2008 Nokia V1-Filename.ppt / YYYY-MM-DD / Initials
手机射频参数校准简介
• 发射机校准 —Base Level 当手机最初发射一个脉冲信号时它发出一个功率在base level, 然后再升高到它期待 的功率水平，这样可以避免功率突然从零升到最高功率带来的冲击。在发射机校准 时就有必要在校准许多的不同的功率等级时同时校准Base Level。

手机校准步骤

手机校准步骤

手机校准步骤
硬件连接与设置：
1，将校准线插在电脑上与手机连接；
2，打开安捷伦电源（安捷伦电源与电脑连接），设一个电压值（比如3.8v），给手机供电；3，将综测仪（8960或CMU200）用同轴电缆与手机的RF插座连接。

软件设置与使用步骤：
1，打开MTK的校准与综测工具：MTK_atedemo
2，点“report & system”按钮，设置校准参数，具体设置见文件夹中的截图；
3，点“initial calibration”进行校准，等一会儿软件初始化完后会出现“calibration test”按钮，点击它，看安捷伦电源，当电源起来后按手机的开机键开机，即可进行校准。

4，当校完一个后，点“calibration test”即可进入下一个测试。

5，注意，给手机供电的电源线要粗和短，保证给手机的供电电压稳定，以便ADC校准。

手机RF校准原理

手机RF校准原理
13.1 校准终测的基本原理 13.1.1 校准 、终测的目的 现在生产的相同型号手机虽然使用都是相同器件,但这相同器件还是有的一定的偏差,由此组合
的手机就必然存在着差异,但这差异是在一定的范围,超出了就视为手机不良。因此校准的目的就是将手机 的这种差异调整在符合国标的范围，而终测是对于校准的检查，因为校准无法对手机的每个信道，每个 功率级都进行调整，只能选择有代表性的（试验经验点）进行，所以校准通过的手机并不能肯定它是良 品，只有通过终测检验合格的才算是，我们现在生产线上的校准终测测试程序都是将这两个部分合并（除 了 DA8 和 EMP 平台）。
在这就目前使用的两种 PA 将校准做个详细的介绍 一）RFMD a)、发射机及其校准原理
Figure 1: Transmitter and Calibration
CSP
功率波形记 录
Power Ramp Registers
DAC
RF signal PA
VAPC 计算波形数据
LPF
测量仪 器、工具
NVM
线性曲线L的斜率m和常数c由Formula_4 计算得到，TXPH和TXPL由推荐值m0和c0计算得到（plH→Prequired →Vrequired→TXPH），VH和VL由Formula_1 得到（PMH→VH）。
Figure 3: PmW vs Element
Formula_1: V=(P*R)1/2=(0.05*P)1/2=10^((PdBm-13)/20) Formula_2: PmW(t)=(A-B)Sin3(K*t)+B 其中 K=180/(2*T) Formula_3: TXP=m*V+c
校准时，我们先根据写入手机的TXP值和测量得到的功率值PM，计算得到TXP和PM的关系曲线L，

手机校准的4个要点

手机校准的4个要点

1.手机校准测试的项目内容有哪些?我只知道要进行发射功率\AFC\AGC的校准,此外还必须进行校准的内容有哪些?
手机校准主要是针对RF参数的校准，比如你提到的AFC、APC、AGC，另外，还有电池ADC的校准、温度校准，要看不同平台的要求，校准的项目也不同，但是大体相同。

2.校准的原理\算法是怎样的?
校准的简单原理就是：由于器件不一致、温度变化、器件老化等因素的影响，即使是基于同样的平台同样的设计，也会表现出不同的电性能。

为了消除这种影响，每个手机在出厂之前都要对这些参数进行测量计算得到一些参数误差数据，并把这些误差数据存储到一定的存储介质（一般为EEPROM）里，在手机正常使用过程中，CPU会读取这些数据并利用一定的算法对需要补偿的参数进行补偿。

在生产测试过程中，对需要补偿校正的数据测量计算并存入EEPROM里的过程，称之为校准。

3.选择哪些信道\功率级校准?
校准的算法：每个平台都不一样，各有各的算法，但是大体的方法都是和仪器进行交互，利用仪器测量的一些数值调整DAC或ADC的参数，把这些参数存成表存储到EEPROM里。

具体到某个指标的算法，要根据平台提供上的建议，另外，编程序的时候还有些技巧和算法使得程序高效快速。

4.除这些RF部分之外还有哪些关于电性能方面的校准测试?
至于APC或AGC测试那些信道和功率等级。

通常情况下不需要每个等级和信道都校准，那样太慢了，因为无论APC还是AGC，他们和功率的关系是基本线性的，或分段线性的，是可以预测的，一般会选择几个功率等级点，然后进行内插。

当然，也不会每个信道都校准，一般校准中间信道的APC或AGC，然后只对最大功率进行信道间补偿，非中间信道的其他功率等级可以按照中间信道的线性关系进行预测。

手机电池校准的原理

手机电池校准的原理

手机电池校准的原理
手机电池校准的原理是通过将手机的电池充放电到特定的水平，使其能够准确地显示电量。

当手机使用一段时间后，由于电池内部化学反应的变化，电池电量的计量系统可能会出现不准确的情况。

这就是为什么有时候手机电量突然跳变或者显示不准确的原因。

在进行电池校准时，首先需要将手机的电量用完，达到它可以正常充电的临界点。

然后将手机连接到电源适配器或电脑上进行充电，直到电量完全充满。

此过程会重新校准电池的内部计算系统，消除不准确的电量显示。

具体的原理是，当电池使用一段时间后，电池内部的化学反应会导致化学物质在正极、负极之间的分布不均匀，从而使电量计量系统的测量不准确。

通过将电池完全放电，可以清除电池内部的电荷分布，并达到重新校准的目的。

然后将电池完全充满，可以确保电池内部化学反应恢复正常，电量计量系统也能正常工作。

值得注意的是，不同型号的手机可能具有不同的电池校准方法。

有些手机可能通过专门的软件来进行校准，而有些手机可能需要手动进行校准操作。

在进行电池校准之前，最好先查看手机的使用手册或者咨询手机厂商的官方网站，以获取正确的操作方法。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一步：综测仪给手机发射某一特定频率的信 号，手机接收到之后进行读取测量。 第二步：软件通过综测仪去读取手机测量的结 果，与自己发射出去的信号的功率大小相比较， 所得之差为当前信道的Pathloss值。 第三步：更换信道，采用同样的办法校准，将 校准结果写入到手机的flash中，以后手机在使 用中就根据当时所在的信道调用相应的 Pathloss值作为该信道的补偿。


发射信号的形状如图1 所示，它包括三部分：Ramp Up、 Mid-Burst、Ramp Down。其中Mid-Burst 为平坦部分， 决定着信号的功率。 Ramp Up和Ramp Down不能太陡， 否则产生带外频谱和杂散发射，引起邻近频道干扰。


Ramp UP和Ramp Down（Burst Shape除去Mid-Burst后的形状） 用0到Pi的三次正弦函数模拟。前16个点对应Ramp UP,后16个点 对应Ramp Down。 校准过程中，不对发射信号形状校准，因为校准过程比较麻烦，每 个功率等级有32个点，数据量大，而且不太容易用程序去判断是否 校准成功，现在同一频带各个功率等级均使用同一个Ramp Profile， 不同频带的Ramp Profile稍有不同。

于是我们可以得到以下表达式


（3）
（4）
表达式（3）代表Origin Offset，（4）代表接收到的信 号，可以看出几个参数对真实信号的影响


校准过程中用到补偿参数对（offset I, offset Q）,(trim I ,trim Q)。（offset I, offset Q）用以补偿同相和正交两 路的DC OFFSET；（trim I ,trim Q）用以补偿增益 Imbalance和相位Imbalance。 OOS校准：通过4个补偿参数对（offset_I1, offset_Q1）……（offset_I4, offset_Q4），分别测量对 应的OOS1，OOS2，OOS3，OOS4。然后根据这些参 数计算出最优的offset_I和offset_Q使得OOS最小。用到 4个参数对是因为计算最优参数时有4个未知数： offset_I，offset_Q，M，△。M为数模转换率，△为中 心频率噪声，与IQ信号无关。
校准原理介绍
手机校准项目
AFC:自动频率控制校准 Pathloss：路径损耗校准 IQ：IQ信号校准 APC：自动功率控制校准 ADC：电量显示校准

AFC校准

AFC校准目的： AFC（Automatic frequency control ），就是自动频率 控制；我们的手机在移动过程中，所处的小区是在不断 的切换的，而不同的小区频率是有差异的，为了在不同 的小区不同的信道下都能同步网络（同步网络是指手机 的本振频率和网络的载波频率保持一致），我们的手机 本振频率必须要能够自动调节以和网络同步，并且频率 误差（频偏）必须在GSM规定的范围之内（误差范围 为0.1PPM）。因此，为了得到比较精确的频率，必须 对手机输出的频率进行校准。



已调信号，经过混频、射频放大，再经功率放 大器（PA）放大、滤波后从天线发送出去。发 送信号的功率和形状（burst shape）由PA决定。
APC校准原理就是通过测量、计算得到一系列 DAC值，去控制PA的增益，使得不同PCL的发 射信号满足规范的要求（功率大小、相连PCL 的功率、切换频谱、Burst Shape等）。

APC校准主要是校准Scaling Factor(DAC值),使发射功 率幅值调整在GSM规定的范围内。如图3所示。


校准步骤：（以RFMD系列APC校准为例， 采用3点校准法）
第一步：命令手机发射一定功率控制等级(PCL) 的信号，调整Scaling Factor大小使发射功率在 要求范围内。 重复发射三次（PCL_low,PCL_mid,PCL_h）， 得到三个对应的Scaling Factor，将这三个 Scaling Factor（DAC）分别转换成对应的 V_set_low，V_set_mid和V_set_h。

AFC校准完成后，以后手机在使用中调整 频率时，CAP_ID为校准了的CAP_ID值 固定不变，DAC值则根据测量得到的频偏， slope和offset计算出来。
Pathloss校准

路径损耗是指仪器发射的信号（已经考虑 线损之后的功率）和手机测量到的RSSI （接收信号强度）之差。
校准步骤：


第三步：判断两次测量的频率误差的积是否小 于零，是则表明振荡器输出频率是可调的；反 之则不可调，校准失败。 第四步：设定CAP_ID的值（.ini文件中指定， 设定为对应频偏接近于0的CAP_ID值,如 CAP_ID=23），由于芯片硬件差异，此时的 CAP_ID值对应的频偏并不是最小的。采用MTK 给定的运算法则（逼近法），找到频偏为零或 最接近于零的CAP_ID值。再根据此CAP_ID值， 分别令DAC值为0和8191，检验频偏是否在限 定范围内。
GSM900手机的发射功率有5~19一共15级,功率 电平控制分别对应于33~5dBm。DCS1800手机 发射功率有0~15一共16级,功率电平控制分别对 应。功率级别由基站控制完成。

发射机各功率等级的载频峰值功率及容限值 应满足下表的要求
t I ( t ) a I ( t ) cos 2T b
, Q ( t ) a Q ( t ) sin
t 2T b
, 其中， a I ( t )， a Q ( t ) 为 1或者 1

实际电路中，I，Q两路的增益(G I , G Q )和相位( I , Q )会有差异 。 图中加入Adder来表示本地振荡器信号泄漏的影响Origin Offset（ O Q , O I ）

图3.VCXO部分等效图


在MTK方案中，利用调节VCXO中的负载电容来调节晶 振输出的频率；负载电容分为两个部分，一部分是用于 校准元器件偏差用的可编程电容阵列，另一部分为受 AFC电压控制的压控可变电容。 校准的步骤先是确定一个可编程电容阵列的组合方式， 找到频偏较小的CAP_ID值。 然后再利用VAFC对应的DAC值去调整压控可变电容的 大小，校准DAC值与频偏的曲线,得到斜率slope和最小 频偏对应的DAC值，使电路输出信号的频偏在我们既定 的范围之内。

以GSM的IQ信号为例，表达式如下
S MSK ( t ) A a I ( t ) cos t 2T b cos c t a Q ( t ) sin t 2T b sin c t A [ I ( t ) cos c t Q ( t ) sin c t ]

第二步：由(PCL_h, V_set _h)和(PCL_mid, V_set _mid) 两点计算出两点之间直线的斜率。根据这个线性关系计 算出最大功率控制等级与中间功率控制等级 （PCL5~PCL12,以GSM900为例）之间每个功率控制 等级对应的V_set。
GSM900 4类功率等级移动台 Power LEV 发射机输出 功率dBm 33 31～13 11～5 功率容限 DCS1800 1类功率等级移动台 Power LEV 发射机输出 功率dBm 30 28～14 12～4 2～0 功率容限
5
6～15 16～19
±2dB
±3dB ±5dB
0
1～8 9～13 14～15

频偏
CAP_ID 0 23 63
此处CAP_ID对应频偏最小（）
图4. CAP_ID与频偏关系 （注意：频偏与CAP_ID的曲线关系并不是线性的）
Slope与Initial DAC值校准：
图5.DAC与频偏线性关系 对片上可变电容校准，改变VAFC的大小（这里用DAC 值表示），得到DAC值与频偏的曲线关系。
±2dB
±3dB ±4dB ±5dB

APC校准目的：是为了让手机的发射功率能够 满足GSM05.05中对各个功率等级的定义。 APC校准参数：Scaling Factor(即各功率等级 对应的DAC值) APC 用10位D/A转换器，共可代表1024个数值。 VAPC的电压值范围是0.3V-2.2V，DAC值每改 变1，输出电压将改变1.86mV。

校准参数：CAP_ID, SLOPE, Initial DAC

如图1所示，根据锁相环原理，本地振荡器输出频率大小与26M VCXO呈 一定比例关系，因此手机输出频率精度只与26M VCXO输出精度有关。

26M VCXO内部结构如图2所示，由输出放大器，输出 缓冲器，可编程电容阵列和片上可变电容，以及一个片 内调节器（P沟道导通形MOS管-LDO）。

可编程电容阵列中有六个电容，每个电容 的容量依次为2的次幂，每个电容都有一 个对应的ID(地址);使用时，只要选中该电 容的ID值（ID可以有0和1两种状态，只要 置１就为选中状态）就可以使用该电容去 进行相应的补偿， ID大小范围0~63.
CAP_ID校准：
第一步：对可编程电容阵列置零（都不选中， 六个电容值为全零，即cap id为0），然后 VAFC给出一个适中的电压(例如DAC为4000， 目的是让初始频率位于调节范围的中间)让压控 振荡器产生一个频率，测量出频率偏差。 第二步：对可编程电容阵列置1全部选中，六个 电容都为开启状态，即cap id为63），然后 VAFC给出一个电压(和第一步给的电压要一样) 让压控振荡器产生第二个频率，测量出频率偏 差。
校准步骤



第一步：令DAC值分别为DAC1，DAC2, DAC1<DAC2， 命令手机发射信号（这里的CAP_ID值为已经校准了的 最小频偏CAP_ID值），测量并记录对应的频偏为△f1, △f2。 第二步：根据（DAC1, △f1），（DAC2, △f2）这两点， 计算出频偏与曲线的斜率slope和offset（DAC为0时对 应的频偏值），该线性关系如图5所示。 第三步：根据斜率slope和offset值计算出频偏为零时的 DAC值（initial DAC）。判断slope和initial DAC值是否 在限定范围内。
