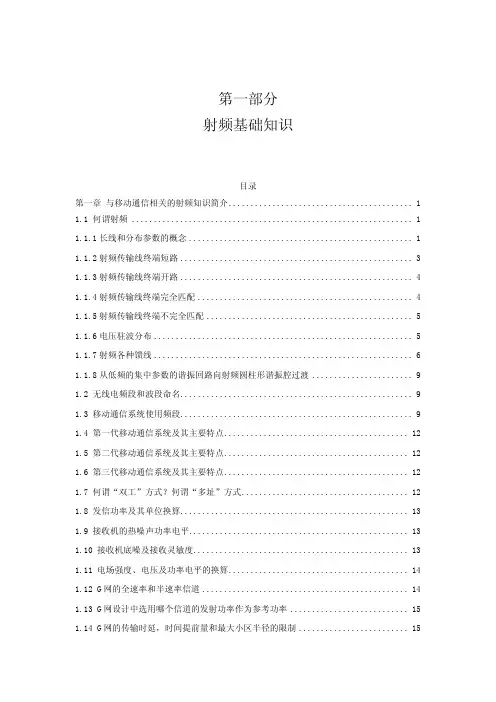

第一部分射频基础知识目录第一章 与移动通信相关的射频知识简介 (1)1.1 何谓射频 (1)1.1.1长线和分布参数的概念 (1)1.1.2射频传输线终端短路 (3)1.1.3射频传输线终端开路 (4)1.1.4射频传输线终端完全匹配 (4)1.1.5射频传输线终端不完全匹配 (5)1.1.6电压驻波分布 (5)1.1.7射频各种馈线 (6)1.1.8从低频的集中参数的谐振回路向射频圆柱形谐振腔过渡 (9)1.2 无线电频段和波段命名 (9)1.3 移动通信系统使用频段 (9)1.4 第一代移动通信系统及其主要特点 (12)1.5 第二代移动通信系统及其主要特点 (12)1.6 第三代移动通信系统及其主要特点 (12)1.7 何谓“双工”方式？何谓“多址”方式 (12)1.8 发信功率及其单位换算 (13)1.9 接收机的热噪声功率电平 (13)1.10 接收机底噪及接收灵敏度 (13)1.11 电场强度、电压及功率电平的换算 (14)1.12 G网的全速率和半速率信道 (14)1.13 G网设计中选用哪个信道的发射功率作为参考功率 (15)1.14 G网的传输时延，时间提前量和最大小区半径的限制 (15)1.15 GPRS的基本概念 (15)1.16 EDGE的基本概念 (16)第二章 天线 (16)2.1天线概述 (16)2.1.1天线 (16)2.1.2天线的起源和发展 (17)2.1.3天线在移动通信中的应用 (17)2.1.4无线电波 (17)2.1.5 无线电波的频率与波长 (17)2.1.6偶极子 (18)2.1.7频率范围 (19)2.1.8天线如何控制无线辐射能量走向 (19)2.2天线的基本特性 (21)2.2.1增益 (21)2.2.2波瓣宽度 (22)2.2.3下倾角 (23)2.2.4前后比 (24)2.2.5阻抗 (24)2.2.6回波损耗 (25)2.2.7隔离度 (27)2.2.8极化 (28)2.2.9交调 (30)2.2.10天线参数在无线组网中的作用 (30)2.2.11通信方程式 (31)2.3．网络优化中天线 (32)2.3.1网络优化中天线的作用 (32)2.3.2天线分集技术 (33)2.3.3遥控电调电下倾天线 (1)第三章 电波传播 (3)3.1 陆地移动通信中无线电波传播的主要特点 (3)3.2 快衰落遵循什么分布规律，基本特征和克服方法 (4)3.3 慢衰落遵循什么分布规律，基本特征及对工程设计参数的影响 (4)3.4 什么是自由空间的传播模式 (5)3.5 2G系统的宏小区传播模式 (5)3.6 3G系统的宏小区传播模式 (6)3.7 微小区传播模式 (6)3.8 室内传播模式 (9)3.9 接收灵敏度、最低功率电平和无线覆盖区位置百分比的关系 (10)3.10 全链路平衡和最大允许路径损耗 (11)第四章 电磁干扰 (12)4.1 电磁兼容（EMC）与电磁干扰（EMI） (12)4.2 同频干扰和同频干扰保护比 (13)4.3 邻道干扰和邻道选择性 (14)4.4 发信机的（三阶）互调干扰辐射 (15)4.5 收信机的互调干扰响应 (15)4.6 收信机的杂散响应和强干扰阻塞 (15)4.7 dBc与dBm (16)4.8 宽带噪声电平及归一化噪声功率电平 (16)4.9 关于噪声增量和系统容量 (17)4.10 直放站对基站的噪声增量 (17)4.11 IS-95 CDMA 对 GSM 基站的干扰 (19)4.12 G网与PHS网的相互干扰 (20)4.13 3G系统电磁干扰 (22)4.14 PHS系统与3G系统之间的互干扰 (24)4.15 GSM系统与3G系统之间的互干扰 (25)第五章室内覆盖交流问题应答 (12)5．1、目前GSM室内覆盖无线直放站作信源站点数量达60%，WCDMA的建设中，此类站点太多将导致网络上行噪声被直放站抬高，请问怎么考虑？5.2、高层窗边的室内覆盖信号场强难以做到主导，而室内窗边将是数据业务需求的高发区域，室内窗边的高速速率如何保证？5.3、有厂家建议室内覆盖不用干放，全用无源覆盖分布，我们如何考虑？5.4、室内覆盖中，HSDPA引入后，有何新要求？5.5、系统引入多载频对室内覆盖的影响？5.6、上、下行噪声受限如何考虑？5.7、室内覆盖时延分集增益。

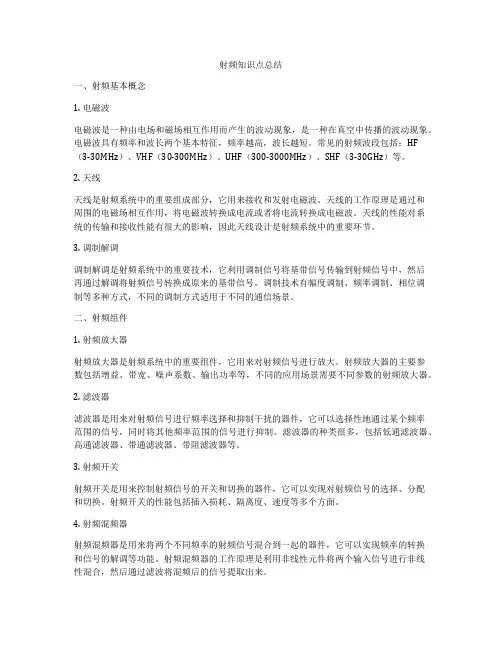

射频知识点总结一、射频基本概念1. 电磁波电磁波是一种由电场和磁场相互作用而产生的波动现象，是一种在真空中传播的波动现象。
电磁波具有频率和波长两个基本特征，频率越高，波长越短。
常见的射频波段包括：HF（3-30MHz）、VHF（30-300MHz）、UHF（300-3000MHz）、SHF（3-30GHz）等。
2. 天线天线是射频系统中的重要组成部分，它用来接收和发射电磁波。
天线的工作原理是通过和周围的电磁场相互作用，将电磁波转换成电流或者将电流转换成电磁波。
天线的性能对系统的传输和接收性能有很大的影响，因此天线设计是射频系统中的重要环节。
3. 调制解调调制解调是射频系统中的重要技术，它利用调制信号将基带信号传输到射频信号中，然后再通过解调将射频信号转换成原来的基带信号。
调制技术有幅度调制、频率调制、相位调制等多种方式，不同的调制方式适用于不同的通信场景。
二、射频组件1. 射频放大器射频放大器是射频系统中的重要组件，它用来对射频信号进行放大。
射频放大器的主要参数包括增益、带宽、噪声系数、输出功率等，不同的应用场景需要不同参数的射频放大器。
2. 滤波器滤波器是用来对射频信号进行频率选择和抑制干扰的器件，它可以选择性地通过某个频率范围的信号，同时将其他频率范围的信号进行抑制。
滤波器的种类很多，包括低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。
3. 射频开关射频开关是用来控制射频信号的开关和切换的器件，它可以实现对射频信号的选择、分配和切换。
射频开关的性能包括插入损耗、隔离度、速度等多个方面。
4. 射频混频器射频混频器是用来将两个不同频率的射频信号混合到一起的器件，它可以实现频率的转换和信号的解调等功能。
射频混频器的工作原理是利用非线性元件将两个输入信号进行非线性混合，然后通过滤波将混频后的信号提取出来。
三、射频系统设计原则1. 抗干扰设计射频系统在使用过程中会受到各种干扰的影响，包括天线干扰、多路径干扰、热噪声干扰等，因此在射频系统设计中需要采取一系列抗干扰措施，以保证系统的可靠性和稳定性。

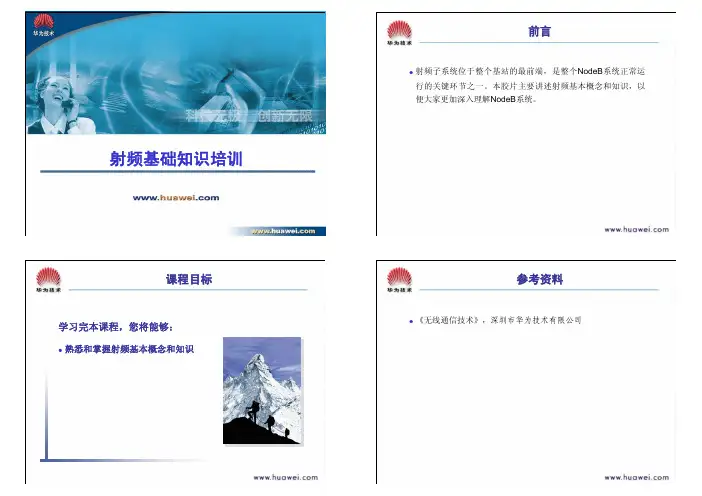

前言z射频子系统位于整个基站的最前端，是整个NodeB 系统正常运行的关键环节之一。
本胶片主要讲述射频基本概念和知识，以便大家更加深入理解NodeB系统。
参考资料z《无线通信技术》，深圳市华为技术有限公司第一章无线通信的基本概念z第一节概述z第二节无线通信使用的频率和波段z第三节无线通信的电磁波传播概述z利用电磁波的辐射和传播，经过空间传送信息的通信方式称之为无线电通信（Wireless Communication ），也称之为无线通信。
利用无线通信可以传送电报、电话、传真、数据、图像以及广播和电视节目等通信业务。
第一章无线通信的基本概念z 第一节概述z第二节无线通信使用的频段和波段z 第三节无线通信的电磁波传播z目前无线通信使用的频率从超长波波段到亚毫米波段（包括亚毫米波以下），以至光波。
无线通信使用的频率范围和波段见下表1-1。
第一章无线通信的基本概念z 第一节概述z第二节无线通信使用的频段和波段z第三节无线通信的电磁波传播无线通信的电磁波传输z无线通信中的电磁波按照其波长的不同具有不同的传播特点，下面按波长分述如下：¾极长波（极低频ELF ）传播z极长波是指波长为1~10万公里（频率为3~30Hz ）的电磁波。
理论研究表明，这一波段的电磁波沿陆地表面和海水中传播的衰耗极小。
无线通信的电磁波传输¾超长波（超低频SLF）传播z超长波是指波长1千公里至1万公里（频率为30~300Hz）的电磁波。
这一波段的电磁波传播十分稳定，在海水中衰耗很小（频率为75Hz时衰耗系数为0.3dB/m）对海水穿透能力很强，可深达100m以上。
¾甚长波（甚低频VLF）传播z甚长波是指波长10公里~100公里（频率为3~30kHz）的电磁波。
无线通信中使用的甚长波的频率为10~30kHz，该波段的电磁波可在大地与低层的电离层间形成的波导中进行传播，距离可达数千公里乃至覆盖全球。
无线通信的电磁波传输¾长波（低频LF）传播z长波是指波长1公里~10公里（频率为30~300kHz）的电磁波。
射频基础知识第一部分与移动通信相关的射频知识简介 (3)1.1 何谓射频 (3)1.2 无线电频段和波段命名 (3)1.3 移动通信系统使用频段 (3)1.4 第一代移动通信系统及其主要特点 (6)1.5 第二代移动通信系统及其主要特点 (6)1.6 第三代移动通信系统及其主要特点 (6)1.7 何谓“双工”方式？何谓“多址”方式 (7)1.8 发信功率及其单位换算 (7)1.9 接收机的热噪声功率电平 (7)1.10 接收机底噪及接收灵敏度 (8)1.11 电场强度、电压及功率电平的换算 (8)1.12 G网的全速率和半速率信道 (9)1.13 G网设计中选用哪个信道的发射功率作为参考功率 (9)1.14 G网的传输时延，时间提前量和最大小区半径的限制 (9)1.15 GPRS的基本概念 (10)1.16 EDGE的基本概念 (10)第二部分电波传播 (10)2.1 陆地移动通信中无线电波传播的主要特点 (10)2.2 快衰落遵循什么分布规律，基本特征和克服方法 (11)2.3 慢衰落遵循什么分布规律，基本特征及对工程设计参数的影响 (12)2.4 什么是自由空间的传播模式 (12)2.5 2G系统的宏小区传播模式 (13)2.6 3G系统的宏小区传播模式 (13)2.7 微小区传播模式 (14)2.8 室内传播模式 (16)2.9 接收灵敏度、最低功率电平和无线覆盖区位置百分比的关系 (17)2.10 全链路平衡和最大允许路径损耗 (19)第三部分电磁干扰 (19)3.1 电磁兼容（EMC）与电磁干扰（EMI） (19)3.2 同频干扰和同频干扰保护比 (20)3.3 邻道干扰和邻道选择性 (21)3.4 发信机的（三阶）互调干扰辐射 (21)3.5 收信机的互调干扰响应 (22)3.6 收信机的杂散响应和强干扰阻塞 (22)3.7 dBc与dBm (22)3.8 宽带噪声电平及归一化噪声功率电平 (23)3.9 关于噪声增量和系统容量 (23)3.10 直放站对基站的噪声增量 (24)3.11 IS-95 CDMA 对 GSM 基站的干扰 (26)3.12 G网与PHS网的相互干扰 (27)3.13 3G系统电磁干扰 (28)3.14 PHS系统与3G系统之间的互干扰 (30)3.15 GSM系统与3G系统之间的互干扰 (31)第一部分与移动通信相关的射频知识简介1.1 何谓射频射频是指该频率的载波功率能通过天线发射出去（反之亦然），以交变的电磁场形式在自由空间以光速传播，碰到不同介质时传播速率发生变化，也会发生电磁波反射、折射、绕射、穿透等，引起各种损耗。
