汽轮机盘车知识

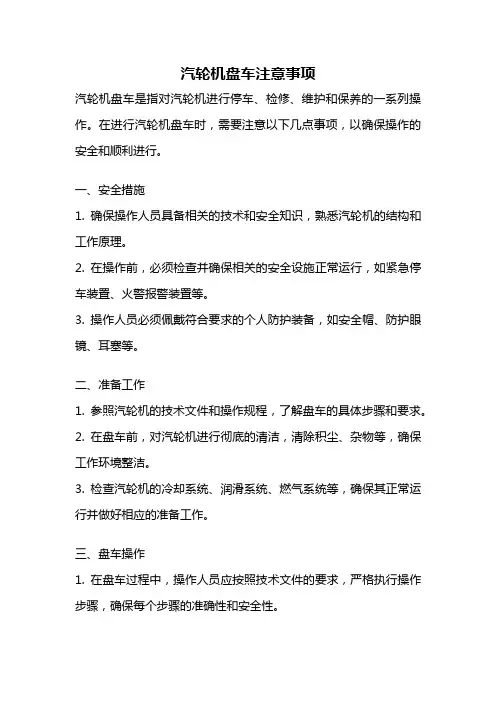

汽轮机盘车注意事项汽轮机盘车是指对汽轮机进行停车、检修、维护和保养的一系列操作。

在进行汽轮机盘车时，需要注意以下几点事项，以确保操作的安全和顺利进行。

一、安全措施1. 确保操作人员具备相关的技术和安全知识，熟悉汽轮机的结构和工作原理。

2. 在操作前，必须检查并确保相关的安全设施正常运行，如紧急停车装置、火警报警装置等。

3. 操作人员必须佩戴符合要求的个人防护装备，如安全帽、防护眼镜、耳塞等。

二、准备工作1. 参照汽轮机的技术文件和操作规程，了解盘车的具体步骤和要求。

2. 在盘车前，对汽轮机进行彻底的清洁，清除积尘、杂物等，确保工作环境整洁。

3. 检查汽轮机的冷却系统、润滑系统、燃气系统等，确保其正常运行并做好相应的准备工作。

三、盘车操作1. 在盘车过程中，操作人员应按照技术文件的要求，严格执行操作步骤，确保每个步骤的准确性和安全性。

2. 在盘车过程中，要做好记录和标记工作，如记录关键参数、标记设备状态等，以便于后续的检修和维护工作。

3. 盘车过程中，要及时观察汽轮机的运行状况，如压力、温度、振动等，发现异常情况要及时采取相应的措施。

4. 盘车结束后，要对汽轮机进行检查和测试，确保其正常运行和安全性。

四、事故预防1. 在盘车过程中，要严禁擅自操作或改动汽轮机的任何部件，以免引发事故。

2. 盘车过程中，要保持通讯畅通，随时与其他操作人员保持沟通，以便及时处理紧急情况。

3. 在盘车结束后，要对工作场所进行清理，清除杂物和残留物，以免影响下一次操作的安全性。

五、环境保护1. 在盘车过程中，要注意对环境的保护，避免废气、废水和废渣等对环境造成污染。

2. 盘车结束后，要对废弃物进行妥善处理，按照相关规定进行分类、包装和运输。

六、定期维护1. 盘车是汽轮机定期维护的重要一环，要按照规定的周期进行盘车操作，以确保汽轮机的正常运行和寿命。

2. 维护过程中，要及时更换易损件和老化部件，修复或更换损坏的部件，保持汽轮机的稳定性和可靠性。

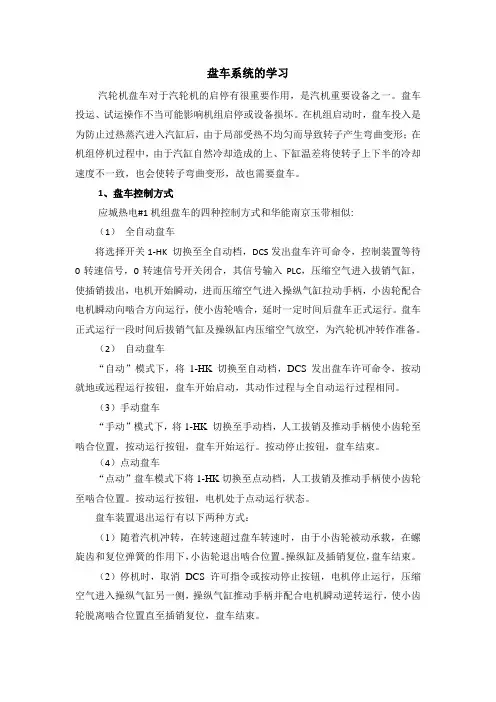

盘车系统的学习汽轮机盘车对于汽轮机的启停有很重要作用，是汽机重要设备之一。

盘车投运、试运操作不当可能影响机组启停或设备损坏。

在机组启动时，盘车投入是为防止过热蒸汽进入汽缸后，由于局部受热不均匀而导致转子产生弯曲变形；在机组停机过程中，由于汽缸自然冷却造成的上、下缸温差将使转子上下半的冷却速度不一致，也会使转子弯曲变形，故也需要盘车。

1、盘车控制方式应城热电#1机组盘车的四种控制方式和华能南京玉带相似:（1）全自动盘车将选择开关1-HK 切换至全自动档，DCS发出盘车许可命令，控制装置等待0转速信号，0转速信号开关闭合，其信号输入PLC，压缩空气进入拔销气缸，使插销拔出，电机开始瞬动，进而压缩空气进入操纵气缸拉动手柄，小齿轮配合电机瞬动向啮合方向运行，使小齿轮啮合，延时一定时间后盘车正式运行。

盘车正式运行一段时间后拔销气缸及操纵缸内压缩空气放空，为汽轮机冲转作准备。

（2）自动盘车“自动”模式下，将1-HK 切换至自动档，DCS发出盘车许可命令，按动就地或远程运行按钮，盘车开始启动，其动作过程与全自动运行过程相同。

（3）手动盘车“手动”模式下，将1-HK 切换至手动档，人工拔销及推动手柄使小齿轮至啮合位置，按动运行按钮，盘车开始运行。

按动停止按钮，盘车结束。

（4）点动盘车“点动”盘车模式下将1-HK切换至点动档，人工拔销及推动手柄使小齿轮至啮合位置。

按动运行按钮，电机处于点动运行状态。

盘车装置退出运行有以下两种方式：（1）随着汽机冲转，在转速超过盘车转速时，由于小齿轮被动承载，在螺旋齿和复位弹簧的作用下，小齿轮退出啮合位置。

操纵缸及插销复位，盘车结束。

（2）停机时，取消DCS 许可指令或按动停止按钮，电机停止运行，压缩空气进入操纵气缸另一侧，操纵气缸推动手柄并配合电机瞬动逆转运行，使小齿轮脱离啮合位置直至插销复位，盘车结束。

2、盘车启动原则灌云热电机组无顶轴油系统，盘车启动时忽略顶轴油的影响。

（1）检修工作结束，工作票已总结，工作现场整洁，通道畅通，照明良好；（2）联系热工检测仪表，送上仪表及信号电源；（3）压缩空气系统已投入运行，压力维持在0.6± 0.2MPa；（4）联系电气送上盘车电机电源；（5）行程开关校验正常，联锁试验正常；（6）盘车装置的投运规定：1)在汽轮机冷态启动前必须保证连续盘车4小时，温态、热态启动前在连续盘车状态；2)查润滑系统运行正常，轴承进油压力正常，冷油器出口油温正常。

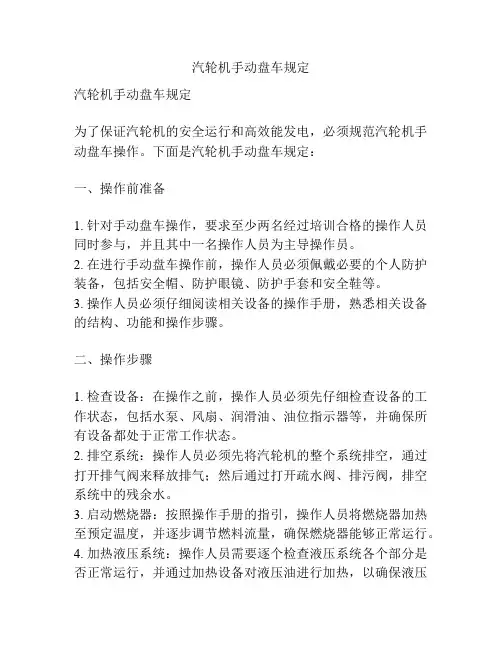

汽轮机手动盘车规定汽轮机手动盘车规定为了保证汽轮机的安全运行和高效能发电，必须规范汽轮机手动盘车操作。

下面是汽轮机手动盘车规定：一、操作前准备1. 针对手动盘车操作，要求至少两名经过培训合格的操作人员同时参与，并且其中一名操作人员为主导操作员。

2. 在进行手动盘车操作前，操作人员必须佩戴必要的个人防护装备，包括安全帽、防护眼镜、防护手套和安全鞋等。

3. 操作人员必须仔细阅读相关设备的操作手册，熟悉相关设备的结构、功能和操作步骤。

二、操作步骤1. 检查设备：在操作之前，操作人员必须先仔细检查设备的工作状态，包括水泵、风扇、润滑油、油位指示器等，并确保所有设备都处于正常工作状态。

2. 排空系统：操作人员必须先将汽轮机的整个系统排空，通过打开排气阀来释放排气；然后通过打开疏水阀、排污阀，排空系统中的残余水。

3. 启动燃烧器：按照操作手册的指引，操作人员将燃烧器加热至预定温度，并逐步调节燃料流量，确保燃烧器能够正常运行。

4. 加热液压系统：操作人员需要逐个检查液压系统各个部分是否正常运行，并通过加热设备对液压油进行加热，以确保液压系统在手动盘车过程中能够正常工作。

5. 开动汽轮机：在进行手动盘车前，操作人员必须按照设备的启动顺序，逐步启动汽轮机的各个部分，包括加热器、未调压器、减压器、负压变送器等，并根据指示器上的参数调整设备的运行状态。

三、安全措施1. 操作人员要严格按照操作手册上的指引进行操作，不得擅自调整设备的工作参数。

2. 在手动盘车过程中，操作人员要时刻关注各个设备的工作状态，一旦出现异常情况，立即停止操作，并向上级报告。

3. 操作人员要保持清醒的头脑，不能在疲劳或酒精影响下进行操作。

4. 操作人员要严格遵守设备操作区域的禁止吸烟、禁止吃东西和禁止使用手机的规定。

四、操作后的处理1. 操作人员在完成手动盘车操作后，要及时关闭设备，并进行必要的清洁和维护工作。

2. 将设备操作记录进行完整记录，并按照规定的程序进行归档。

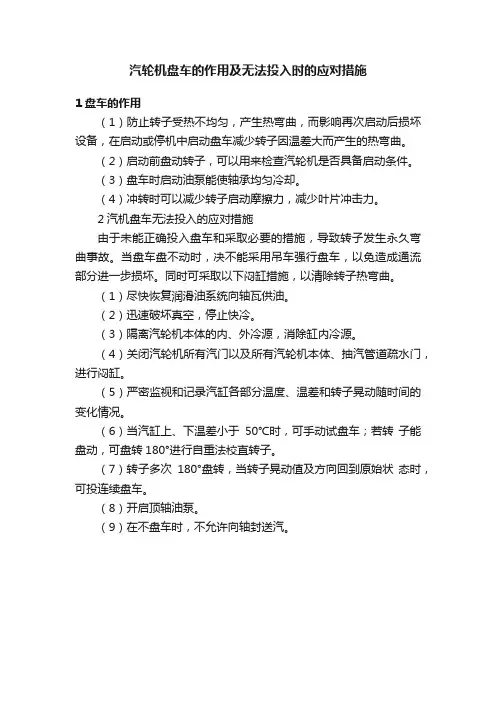

汽轮机盘车的作用及无法投入时的应对措施
1盘车的作用
（1）防止转子受热不均匀，产生热弯曲，而影响再次启动后损坏设备，在启动或停机中启动盘车减少转子因温差大而产生的热弯曲。

（2）启动前盘动转子，可以用来检查汽轮机是否具备启动条件。

（3）盘车时启动油泵能使轴承均匀冷却。

（4）冲转时可以减少转子启动摩擦力，减少叶片冲击力。

2汽机盘车无法投入的应对措施
由于未能正确投入盘车和采取必要的措施，导致转子发生永久弯曲事故。

当盘车盘不动时，决不能采用吊车强行盘车，以免造成通流部分进一步损坏。

同时可采取以下闷缸措施，以清除转子热弯曲。

（1）尽快恢复润滑油系统向轴瓦供油。

（2）迅速破坏真空，停止快冷。

（3）隔离汽轮机本体的内、外冷源，消除缸内冷源。

（4）关闭汽轮机所有汽门以及所有汽轮机本体、抽汽管道疏水门，进行闷缸。

（5）严密监视和记录汽缸各部分温度、温差和转子晃动随时间的变化情况。

（6）当汽缸上、下温差小于50℃时，可手动试盘车；若转子能盘动，可盘转180°进行自重法校直转子。

（7）转子多次180°盘转，当转子晃动值及方向回到原始状态时，可投连续盘车。

（8）开启顶轴油泵。

（9）在不盘车时，不允许向轴封送汽。

盘车系统的学习汽轮机盘车对于汽轮机的启停有很重要作用，是汽机重要设备之一。

盘车投运、试运操作不当可能影响机组启停或设备损坏。

在机组启动时，盘车投入是为防止过热蒸汽进入汽缸后，由于局部受热不均匀而导致转子产生弯曲变形；在机组停机过程中，由于汽缸自然冷却造成的上、下缸温差将使转子上下半的冷却速度不一致，也会使转子弯曲变形，故也需要盘车。

1、盘车控制方式应城热电#1机组盘车的四种控制方式和华能南京玉带相似:（1）全自动盘车将选择开关1-HK 切换至全自动档，DCS发出盘车许可命令，控制装置等待0转速信号，0转速信号开关闭合，其信号输入PLC，压缩空气进入拔销气缸，使插销拔出，电机开始瞬动，进而压缩空气进入操纵气缸拉动手柄，小齿轮配合电机瞬动向啮合方向运行，使小齿轮啮合，延时一定时间后盘车正式运行。

盘车正式运行一段时间后拔销气缸及操纵缸内压缩空气放空，为汽轮机冲转作准备。

（2）自动盘车“自动”模式下，将1-HK 切换至自动档，DCS发出盘车许可命令，按动就地或远程运行按钮，盘车开始启动，其动作过程与全自动运行过程相同。

（3）手动盘车“手动”模式下，将1-HK 切换至手动档，人工拔销及推动手柄使小齿轮至啮合位置，按动运行按钮，盘车开始运行。

按动停止按钮，盘车结束。

（4）点动盘车“点动”盘车模式下将1-HK切换至点动档，人工拔销及推动手柄使小齿轮至啮合位置。

按动运行按钮，电机处于点动运行状态。

盘车装置退出运行有以下两种方式：（1）随着汽机冲转，在转速超过盘车转速时，由于小齿轮被动承载，在螺旋齿和复位弹簧的作用下，小齿轮退出啮合位置。

操纵缸及插销复位，盘车结束。

（2）停机时，取消DCS 许可指令或按动停止按钮，电机停止运行，压缩空气进入操纵气缸另一侧，操纵气缸推动手柄并配合电机瞬动逆转运行，使小齿轮脱离啮合位置直至插销复位，盘车结束。

2、盘车启动原则灌云热电机组无顶轴油系统，盘车启动时忽略顶轴油的影响。

（1）检修工作结束，工作票已总结，工作现场整洁，通道畅通，照明良好；（2）联系热工检测仪表，送上仪表及信号电源；（3）压缩空气系统已投入运行，压力维持在0.6± 0.2MPa；（4）联系电气送上盘车电机电源；（5）行程开关校验正常，联锁试验正常；（6）盘车装置的投运规定：1)在汽轮机冷态启动前必须保证连续盘车4小时，温态、热态启动前在连续盘车状态；2)查润滑系统运行正常，轴承进油压力正常，冷油器出口油温正常。

汽轮机盘车的作用汽轮机冲动转子前或停机后，进入或积存在汽缸内的蒸汽使上缸温度比下缸温度高，从而使转子不均匀受热或冷却，产生弯曲变形。

因而在冲转前和停机后，必须使转子以一定的速度持续转动，以保证其均匀受热或冷却。

换句话说，冲转前和停机后盘车可以消除转子热弯曲。

同时还有减小上下气缸的温差和减少冲转力矩的功用，还可在启动前检查汽轮机动静之间是否有摩擦及润滑系统工作是否正常。

2.盘车有两种方式：小机组采用人力手动盘车，中型和大型机组都采用电动盘车3.电动盘车装置主要有两种形式：1)具有螺旋轴的电动盘车装置（大多数国产中小型汽轮机及125、300MW机组采用）2)具有摆动齿轮的电动盘车装置（国产机组50MW、100MW、200MW采用）4．具有螺旋轴电动盘车装置和工作原理螺旋轴电动盘车装置由电动机、联轴器、小齿轮、大齿轮、啮合齿轮、螺旋轴、盘车齿轮、保险销、手柄等组成。

啮合齿轮内表面铣有螺旋齿与螺旋轴相啮合，啮合齿轮沿螺旋轴可以左右滑动。

当需要投入盘车时，先拔出保险销，推手柄，手盘电动机联轴器直至啮合齿轮与盘车齿轮全部啮合。

当手柄被推至工作位置时，行程开关接点闭合，接通盘车电源，电动机起动至全速后，带动汽轮机转子转动进行盘车。

当汽轮机起动冲转后，转子的转速高于盘车转速时，使啮合齿轮由原来的主动轮变为被动轮，即盘车齿轮带动啮合齿轮转动，螺旋轴的轴向作用力改变方向，啮合齿轮与螺旋轴产生相对转动，并沿螺旋轴移动退出啮合位置，手柄随之反方向转动至停用位置，断开行程开关，电动机停转，基本停止工作。

若需手动停止盘车，可手揿盘车电动机停按钮，电动机停转，啮合齿轮退出，盘车停止。

5．具有摆动齿轮的盘车装置的构造和工作原理装置主要由齿轮组、摆动壳、曲柄、连杆、手轮、行程开关、弹簧等组成。

齿轮组通过两次减速后带动转子转动。

盘车装置脱开时，摆动壳被杠杆系统吊起，摆动齿轮与盘车齿轮分离；行程开关断路，电动机不转，首轮上的缩紧销将手轮锁在脱开位置；连杆在压缩弹簧的作用下推紧曲柄，整个装置不能运动。

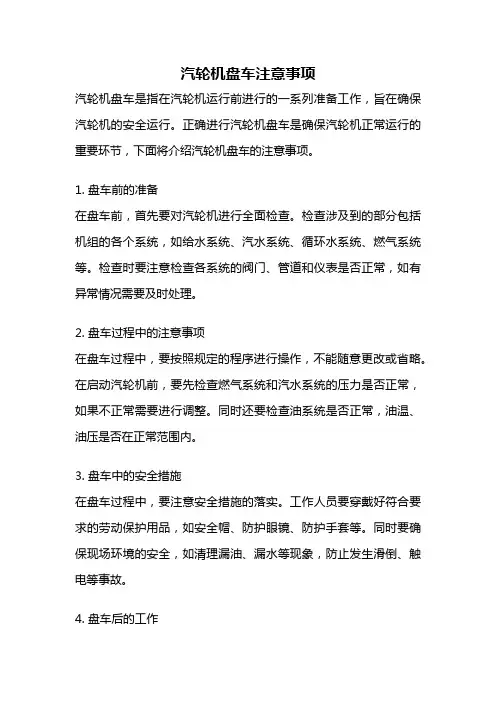

汽轮机盘车注意事项汽轮机盘车是指在汽轮机运行前进行的一系列准备工作，旨在确保汽轮机的安全运行。

正确进行汽轮机盘车是确保汽轮机正常运行的重要环节，下面将介绍汽轮机盘车的注意事项。

1. 盘车前的准备在盘车前，首先要对汽轮机进行全面检查。

检查涉及到的部分包括机组的各个系统，如给水系统、汽水系统、循环水系统、燃气系统等。

检查时要注意检查各系统的阀门、管道和仪表是否正常，如有异常情况需要及时处理。

2. 盘车过程中的注意事项在盘车过程中，要按照规定的程序进行操作，不能随意更改或省略。

在启动汽轮机前，要先检查燃气系统和汽水系统的压力是否正常，如果不正常需要进行调整。

同时还要检查油系统是否正常，油温、油压是否在正常范围内。

3. 盘车中的安全措施在盘车过程中，要注意安全措施的落实。

工作人员要穿戴好符合要求的劳动保护用品，如安全帽、防护眼镜、防护手套等。

同时要确保现场环境的安全，如清理漏油、漏水等现象，防止发生滑倒、触电等事故。

4. 盘车后的工作在盘车结束后，要及时做好相关记录工作。

记录应包括盘车过程中的关键参数、观察到的异常情况以及处理方法等。

这些记录对于今后的维护和故障排除都具有重要的参考价值。

5. 盘车中的常见问题及解决方法在盘车过程中，可能会遇到一些常见问题，如压力异常、温度异常、振动过大等。

对于这些问题，要根据具体情况采取相应的解决措施。

比如，如果发现压力异常，可以检查阀门和管道是否存在堵塞，如果发现温度异常，可以检查冷却系统是否正常工作。

6. 盘车中的注意事项总结在进行汽轮机盘车时，要始终保持专注和细心，严格按照操作规程进行。

遇到问题要及时处理，不能拖延。

同时要时刻关注工作环境的安全，确保自身和他人的安全。

7. 盘车的意义和目的汽轮机盘车是为了确保汽轮机的安全运行，减少故障发生的可能性。

通过盘车，可以及时发现和解决潜在问题，确保汽轮机在运行时稳定可靠。

8. 盘车的重要性汽轮机是工业生产中常用的动力设备之一，盘车工作对于保证汽轮机的正常运行至关重要。

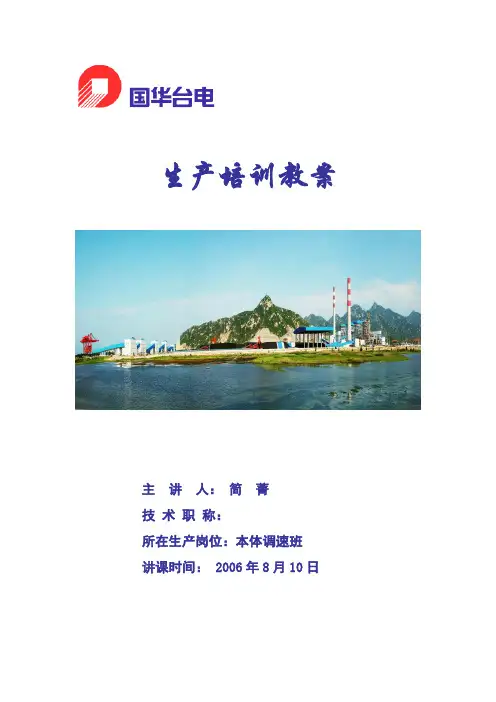

生产培训教案主讲人：简菁技术职称：所在生产岗位：本体调速班讲课时间： 2006年8月10日生产培训教案培训题目：600MW汽轮机盘车介绍培训目的：盘车的工作原理、参数及结构并熟盘车的操作方法.内容摘要：1、盘车的一般知识2、盘车的基本结构.3、盘车的一般操作原理.培训内容：本机组采用侧装式盘车装置，其位置在#2低压缸的电机侧。

具体结构如图40(a)、40(b)所示。

盘车装置在汽轮机起动前或停机后投入运行，使汽轮机转子缓慢的旋转，减小因汽轮机部件不均匀受热或冷却所引起的转子挠曲。

它的使用随汽轮机运行条件而变化。

通常推荐在起动前或停机期间连续使用该装置，若准备长期停机，则盘车装置应运行足够长的时间，以防止转子出现挠曲。

若因某种原因在汽轮机停机冷却过程中，盘车装置出现故障，则应在限定时间内尽快恢复其正常运行。

而最佳盘车程序则应由实际情况，尤其是转子当时的挠曲程度来确定。

盘车装置由置于其壳体上的盘车马达，带动一系列齿轮减速后，驱动啮合小齿轮，最后带动置于汽轮机和发电机联轴器之间的盘车大齿轮，使转子以约为2.4转／分的速度进行转动。

盘车装置的主要零件有：盘车马达、减速用的传动齿轮以及啮合小齿轮，盘车大齿轮、啮合和脱开用的操纵杆、自动啮合的操纵机构等。

盘车装置的齿轮传动原理如图41“盘车装置传动齿轮系展开图”所示。

盘车马达轴12带动主动链轮30旋转，通过传动链生产培训教案条33，从动链轮61、蜗杆57、蜗轮18、蜗轮轴小齿轮17以及惰轮21来转动减速齿轮4，减速齿轮则用键与主齿轮轴2连接。

主齿轮轴2带动啮合齿轮6，啮合齿轮最终与转子上之盘车大齿轮啮合，带动汽轮机转子旋转。

齿轮轴和齿轮的衬套均为含油复合轴套，有自润滑作用，蜗轮衬套和蜗杆上的推力面经油管用主轴承系统的润滑油来润滑，蜗轮和蜗杆的啮合点始终处于座架油槽的油位之下。

而一些高于该油位的齿轮啮合点则通过喷油嘴来供油润滑。

啮合小齿轮可在啮合齿轮轴上移动，而啮合齿轮轴置于两块齿轮啮合板上，此啮合板又以主齿轮轴为支承轴转动。

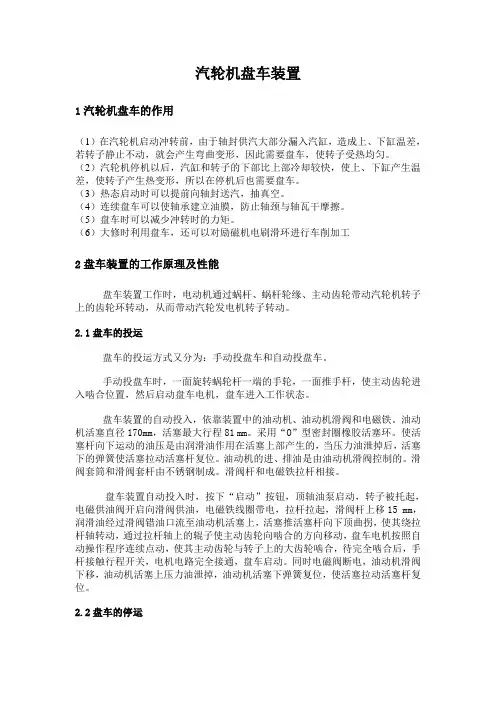

汽轮机盘车装置1汽轮机盘车的作用（1）在汽轮机启动冲转前，由于轴封供汽大部分漏入汽缸，造成上、下缸温差，若转子静止不动，就会产生弯曲变形，因此需要盘车，使转子受热均匀。

（2）汽轮机停机以后，汽缸和转子的下部比上部冷却较快，使上、下缸产生温差，使转子产生热变形，所以在停机后也需要盘车。

（3）热态启动时可以提前向轴封送汽，抽真空。

（4）连续盘车可以使轴承建立油膜，防止轴颈与轴瓦干摩擦。

（5）盘车时可以减少冲转时的力矩。

（6）大修时利用盘车，还可以对励磁机电刷滑环进行车削加工2盘车装置的工作原理及性能盘车装置工作时，电动机通过蜗杆、蜗杆轮缘、主动齿轮带动汽轮机转子上的齿轮环转动，从而带动汽轮发电机转子转动。

2.1盘车的投运盘车的投运方式又分为：手动投盘车和自动投盘车。

手动投盘车时，一面旋转蜗轮杆一端的手轮，一面推手杆，使主动齿轮进入啮合位置，然后启动盘车电机，盘车进入工作状态。

盘车装置的自动投入，依靠装置中的油动机、油动机滑阀和电磁铁。

油动机活塞直径170mm，活塞最大行程81 mm。

采用“O”型密封圈橡胶活塞环。

使活塞杆向下运动的油压是由润滑油作用在活塞上部产生的，当压力油泄掉后，活塞下的弹簧使活塞拉动活塞杆复位。

油动机的进、排油是由油动机滑阀控制的。

滑阀套筒和滑阀套杆由不锈钢制成。

滑阀杆和电磁铁拉杆相接。

盘车装置自动投入时，按下“启动”按钮，顶轴油泵启动，转子被托起，电磁供油阀开启向滑阀供油，电磁铁线圈带电，拉杆拉起，滑阀杆上移15 mm，润滑油经过滑阀错油口流至油动机活塞上，活塞推活塞杆向下顶曲拐，使其绕拉杆轴转动，通过拉杆轴上的辊子使主动齿轮向啮合的方向移动，盘车电机按照自动操作程序连续点动，使其主动齿轮与转子上的大齿轮啮合，待完全啮合后，手杆接触行程开关，电机电路完全接通，盘车启动。

同时电磁阀断电，油动机滑阀下移，油动机活塞上压力油泄掉，油动机活塞下弹簧复位，使活塞拉动活塞杆复位。

2.2盘车的停运在机组盘车过程中，如停止盘车，只须按“停止”按钮，电动机停转，由于汽轮发电机转子转动惯性很大，仍在低速转动，此时主动齿轮变为被动，使其受一个和啮合方向相反的作用力，此力以及弹簧套内的弹簧力使主动齿轮退出啮合，此时拉杆轴随之转动，拉杆轴上的辊子复位，活塞杆下的曲拐也同时复位。

汽轮机盘车装置大讲解汽轮机盘车装置的作用（1）防止转子受热不均匀，产生热弯曲，而影响再次启动后损坏设备，在启动或停机中启动盘车减少转子因温差大而产生的热弯曲。

（2）启动前盘动转子，可以用来检查汽轮机是否具备启动条件。

（3）盘车时启动油泵能使轴承均匀冷却。

（4）冲转时可以减少转子启动摩擦力，减少叶片冲击力。

汽轮机盘车装置的主要功能，是在机组启动前或停机后用来盘动汽轮发电机组的轴系。

汽轮机在启动冲转前就要投入盘车装置，使轴系转动起来。

检查汽轮机的动、静部分是否存在摩碰现象，检查转子轴系的平直度是否合格，并在暖机过程中使汽轮机转子温度场均匀，避免转子因受热不均而造成弯曲。

机组停机后，由于汽缸及通流部分上、下之间存在温差，转子在这种不均匀温度场中，将因受热不均匀而产生弯曲。

为了避免这种现象的产生，在汽轮机停机时，必须自动投入盘车装置，让转于继续转动，使转子周围的温度场均匀，直到汽缸的金属温度降至150℃下为止。

盘车装置的驱动方式至少要备有自动和手动两种手段。

不同的机组，自动盘车方式也有不同，有电动盘车、液动盘车、气动盘车等方式。

盘车转速随不同机组也各不相同，有采用高速盘车，也有采用低速盘车，最低盘车速度约为2r/min，最高盘车速度约为50r/ min。

本次介绍的机组的转子盘车装置采用侧装式盘车装置，其安装在低压缸发电机侧的轴承承座上。

如上图所示为转子盘车装置，在汽轮机启动前或停机后投入运行，使汽轮机转子缓慢的旋转，将由于汽轮机部件不均匀冷却所引起的转子挠曲减到最低限度。

它的使用将随汽轮机大小、型式以及当地的运行条件而变化。

通常推荐在停机期间连续使用盘车装置。

如果准备作长期停机。

则盘车装置应运行足够长的时间，以防止转子在停转之前出现挠曲。

如果由于各种原因在汽轮机冷却过程中盘车装置停转,则应尽快恢复正常运行。

对每次启动来说，在汽轮机用蒸汽冲转之前，盘车装置应作短时间运行。

对任何一台特定的机组来说，其最佳盘车程序仅通过实际运行经验和靠近各轴封处的精确的指示器所显示的转子挠度来确定。

汽轮机盘车知识汽轮机的盘车装置是一种低速盘动汽轮机转子的设备,主要是在汽轮机启动和停机中使用.凝汽式汽轮机在启动中,为提高凝汽器的真空度,必须向汽缸两端轴封供汽.为防止窜入汽缸中的蒸汽造成汽轮机转子热弯曲,向轴封送汽前必须投入电动盘车盘动转子.对于其它类型的机组,在汽轮机冲转前也必须投入盘车装置,将转子缓慢地转动起来.停机后,汽缸上下存在温差,如果转子静止不动,则会造成热弯曲,这一弯曲在自然状态下需要几十个小时才能逐渐消失,在热弯曲减小到规定值以前,汽轮机无法启动.如果停机后投入盘车装置,汽轮机转子便能均匀冷却.不会造成热弯曲,这样汽轮机在停机后随时多可以启动.汽轮机的盘车装置按其盘动转子时的转速不同,可分为低速盘车和高速盘车两种.低速盘车用在中小型汽轮机中,盘动转子的转速为3-6r/min.高速盘车用在大型机组中,盘动转子的转速为40-70r/min.高速盘车虽然耗电较多,但盘车转速高,有利于改善轴承润滑条件,会减轻低速盘车造成的"研瓦"现象,同时对消除转子热变形和停机时充分均匀地冷却轴承有好处.盘车装置按传动齿轮的种类可分为蜗杆传动的盘车装置及纯齿轮传动的盘车装置.盘车装置按其脱扣装置的结构,可分为螺旋传动及摆动齿轮传动两种.按不同结构方式还可以分为许多类型.尽管盘车装置构造多样,但总的只由三大部分构成,即:1,与汽轮机转子连接着的一套减速机构;2,决定盘车时减速机构与汽轮机转子是呈啮合状态还是脱扣状态的啮合机构;3,辅助机构(如行程开关\润滑系统\联动装置等).盘车在水轮发电机组中是这样的。

盘车方法：1、先把上导、下导、推力、水导、大轴法兰均匀分成8等分，按逆时针排号1、2、3、4、5、6、7、8；然后在每处在＋X和+Y处安放百分表2、通过一种方法使机组转动部分按机组规定的转动方向旋转（俯视顺时针），一般可通过天车拉转子转动或自动盘车装置转动。

一般第一圈不计数，因为第一圈让推力轴承上形成充分的油膜。

汽轮机介绍之盘车装置的结构及作用汽轮机是一种利用高温高压蒸汽产生动力的热力机械装置。

为了保证汽轮机的正常运行和安全性，盘车装置是不可缺少的重要部分之一、本文将介绍汽轮机盘车装置的结构和作用。

盘车装置是指将汽轮机的转子轮盘、转子轴和叶轮进行装配和拆卸的设备，主要由盘车机构、卸盘工装和操作控制系统组成。

首先，盘车机构是盘车装置的核心部分，由转子接头、逆向卸落剂、传动系统和支撑系统组成。

转子接头是连接转子轴和盘车机构的部件，可以实现转子轮盘和轴的固定、传动和定位。

逆向卸落剂是用于卸盘的推力装置，通过设置逆向推力，可以实现拆卸和安装转子时的顺序控制。

传动系统主要包括卸盘工装的传动装置，用于提供所需的运动力量。

支撑系统主要用于支撑转子，在卸盘过程中保持转子的平衡。

其次，卸盘工装是盘车装置的重要组成部分，用于具体操作转子的拆卸和安装。

它包括支撑装置、卸盘夹具和移动装置。

支撑装置主要用于保持转子在拆卸和安装过程中的平衡，并提供支撑点。

卸盘夹具是用于固定和传递转子轮盘和轴的装置，可以根据转子的尺寸和结构进行设计和制造。

移动装置用于抬升和移动卸盘工装，使得转子能够快速安装到或拆卸出汽轮机。

最后，操作控制系统是盘车装置的关键部分，用于实现盘车操作的自动化和精确控制。

它包括电气控制系统、液压系统和监控系统。

电气控制系统主要用于控制盘车机构和卸盘工装的运动方向和速度，可以通过按钮、控制台或者计算机软件进行操作。

液压系统主要用于提供盘车机构所需的动力，使盘车装置能够进行转子的拆卸和安装。

监控系统用于实时监测盘车装置和转子的状态，以确保操作的稳定和安全。

盘车装置的作用主要有以下几点：1.实现汽轮机转子的拆卸和安装：盘车装置通过支撑装置和卸盘夹具，可以将大型和重量较大的转子安全地从汽轮机中拆卸下来，并将其安装到汽轮机上，实现转子在不同汽轮机之间的更换和维修。

2.维护和修理转子：通过拆卸转子，可以进行对转子进行检查、测量和维修，包括定位、平衡、磨损检查和更换部件等工作。

汽轮机盘车装置介绍：本文档旨在详细介绍汽轮机盘车装置的相关知识和使用方法。

盘车装置是汽轮机运行过程中必不可少的设备，用于实现汽轮机的启动、停车和调整。

本文将从以下几个方面进行介绍：汽轮机盘车装置的工作原理、结构组成、操作步骤和维护要点等。

章节一、汽轮机盘车装置的工作原理1.1 汽轮机盘车装置的定义1.2 盘车装置的工作原理概述1.3 盘车过程中相关参数的变化规律章节二、汽轮机盘车装置的结构组成2.1 主要部件的功能和作用2.2 主要部件的结构图示2.3 盘车装置与汽轮机其他部件的连接方式章节三、汽轮机盘车装置的操作步骤3.1 准备工作3.1.1 确定盘车装置所需的设备和工具3.1.2 检查盘车装置的安全状态3.2 盘车前的准备工作3.2.1 关闭汽轮机的各种设备和系统3.2.2 检查盘车装置的工作状态和连接情况3.3 盘车装置的启动步骤3.3.1 启动主控制系统3.3.2 启动盘车装置的辅助设备3.3.3 检查盘车装置的工作状态和参数3.4 盘车装置的停车步骤3.4.1 停止盘车装置的辅助设备3.4.2 停止主控制系统3.4.3 检查盘车装置的停车状态和参数章节四、汽轮机盘车装置的维护要点4.1 盘车装置的定期维护4.1.1 清洁盘车装置的各个部件4.1.2 检查盘车装置的工作状态和连接情况4.2 故障处理和修理4.2.1 盘车装置常见故障的判断和处理方法4.2.2 盘车装置的维修和更换零部件附件：本文档涉及的附件见下表所示：附件1：汽轮机盘车装置的结构图附件2：盘车装置的操作手册附件3：汽轮机盘车装置的维护记录表法律名词及注释：1、盘车装置：用于汽轮机启动、停车和调整的设备。

2、主控制系统：控制并监测盘车装置的系统，包括各个传感器、开关和执行机构等。

3、辅助设备：提供盘车装置所需的电力、气体和液体等辅助能源的设备，如电源、压缩空气系统和润滑系统等。

盘车装置汽轮机启动前和停机后，为避免转子弯曲变形，须设置连续盘车装置。

在汽轮机启动冲转前，转子两端由于轴封供汽，蒸汽便从轴封两端漏如汽轮机，并集中在汽缸上部，使转子和汽缸产生温差，若转子不动则会使转子产生热弯曲；同样，汽轮机停机后，转子仍具有较高的温度，蒸汽聚集在汽缸的上部，由于汽缸结构不同，汽轮机上下缸温降速度不一样，也会使转子产生热弯曲；另外，在汽轮机启动前，通过盘车可使汽轮机上下缸以及转子温度均匀，自由膨胀，不发生动静部分磨擦，有助于消除温度较高的轴颈对轴瓦的损伤，还能消除转子由于重力产生的自然弯曲。

1）盘车的分类盘车一般分为低速盘车和高速盘车两类，高速盘车的转速一般为40～80 r/min，而低速盘车一般为2～10 r/min。

高速盘车对油膜的建立较为有利，对转子的加热或冷却较为均匀，但盘车装置的功率较大，高速旋转如果温降速度控制不好，容易磨坏汽封齿，另外，高速盘车需要一套可靠的顶轴油系统，系统复杂。

从发展方向看，有向低速盘车发展的趋势。

2）本机盘车的特点本汽轮机采用的盘车装置为低速盘车，安装在低压缸B和发电机之间，电动机驱动，配置气动操纵机构，主要有以下特点：A、在汽机转速降至零转速时，既能电动盘车，也能手动盘车；既可远方操作，也可就地操作。

B、盘车装置先启动电机后啮合。

盘车转速为1.5 r/min。

盘车装置在汽轮机冲转后自动退出。

D、盘车装置与顶轴油系统间设联锁，防止在油压建立之前投入盘车。

3）盘车装置传动机构图2－21 盘车装置传动机构图2－21 盘车装置传动机构示意图。

盘车的传动机构有以下几部分组成：盘车齿轮、摆动齿轮、小齿轮、减速齿轮、中间齿轮、涡轮、涡杆、从动轮以及电机传动链条等组成。

摆动齿轮为活动式传动机构，摇臂与盘车装置的操作手柄及气动执行机构的活塞杆相连接，其回转中心位于主动齿轮轴上，摆动齿轮在主动轴的小齿轮上公转，在摇臂顺时针转动到一定位置时，摆动齿轮与转子盘车齿轮进入啮合状态。
