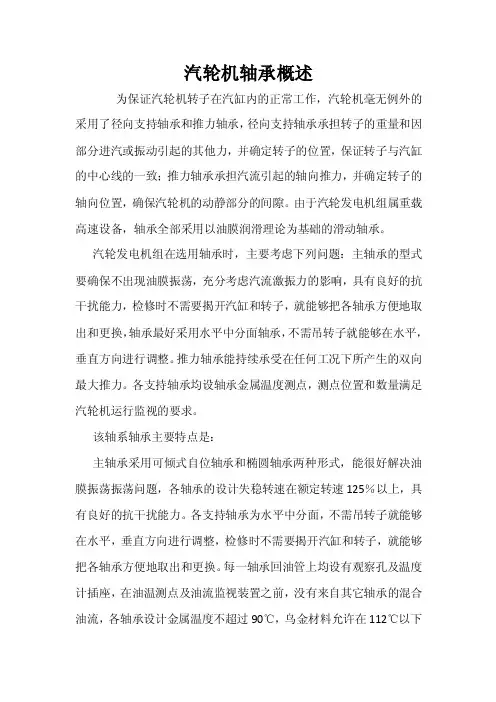

汽轮机轴承概述为保证汽轮机转子在汽缸内的正常工作，汽轮机毫无例外的采用了径向支持轴承和推力轴承，径向支持轴承承担转子的重量和因部分进汽或振动引起的其他力，并确定转子的位置，保证转子与汽缸的中心线的一致；推力轴承承担汽流引起的轴向推力，并确定转子的轴向位置，确保汽轮机的动静部分的间隙。

由于汽轮发电机组属重载高速设备，轴承全部采用以油膜润滑理论为基础的滑动轴承。

汽轮发电机组在选用轴承时，主要考虑下列问题：主轴承的型式要确保不出现油膜振荡，充分考虑汽流激振力的影响，具有良好的抗干扰能力，检修时不需要揭开汽缸和转子，就能够把各轴承方便地取出和更换，轴承最好采用水平中分面轴承，不需吊转子就能够在水平，垂直方向进行调整。

推力轴承能持续承受在任何工况下所产生的双向最大推力。

各支持轴承均设轴承金属温度测点，测点位置和数量满足汽轮机运行监视的要求。

该轴系轴承主要特点是：主轴承采用可倾式自位轴承和椭圆轴承两种形式，能很好解决油膜振荡振荡问题，各轴承的设计失稳转速在额定转速125％以上，具有良好的抗干扰能力。

各支持轴承为水平中分面，不需吊转子就能够在水平，垂直方向进行调整，检修时不需要揭开汽缸和转子，就能够把各轴承方便地取出和更换。

每一轴承回油管上均设有观察孔及温度计插座，在油温测点及油流监视装置之前，没有来自其它轴承的混合油流，各轴承设计金属温度不超过90℃，乌金材料允许在112℃以下长期运行。

推力轴承设计为能持续承受在任何工况下所产生的双向最大推力，装设有监视轴承金属、磨损量及轴承金属温度测量装置。

表2－12各个轴承的参数1、径向支持轴承图2－17 三瓦块可倾轴承的结构示意图1－上瓦块；2－下瓦块；3－上瓦枕；4－上瓦座；5－润滑油进油口；6－润滑油腔；7－瓦块上的润滑油出口；8－下瓦垫；9－顶轴油口；10－侧瓦块；11－侧垫块；12－止动销；13－心轴图2－17是三瓦块可倾轴承的结构示意图。

这种三瓦块可倾轴承主要有瓦座、瓦枕、调整垫片、制动销等部件组成，其中瓦座、瓦枕、为上下两半结构。

汽轮机轴承知识（图文）1汽轮机的轴承的类型汽轮机的轴承有推力轴承和支持轴承两种：双人出游来这订房超浪漫！广告1、支持轴承是承担转子的重量及转子不平衡质量产生的离心力，并确定转子的径向位置，保证转子中心与气缸中心一致，以保证转子与静止部分间正确的径向间隙。

2、推力轴承是承受转子上未平衡的轴向推力，并确定转子的轴向位置，以保证动、静部分间的轴向间隙。

2汽轮机支撑轴承的工作原理滑动支撑轴承中，轴瓦内圆直径略大于轴颈外径，转子静止时，轴颈处在轴瓦底部，轴颈与轴瓦之间自然形成楔形间隙。

如果连续向轴承间隙中供应具有一定压力和粘度的润滑油，当轴颈旋转时，润滑油随之转动，在右侧的间隙中，润滑油被从宽口带向窄口。

由于此间隙进口油量大于出口油量，润滑油便聚集在狭窄的楔形间隙中而是油压升高。

当间隙中的油压超过轴颈上的载荷时，就把轴颈抬起。

轴颈被抬起后，间隙增大，油压又有所降低，轴颈又下落一些，直到间隙中的油压与载荷平衡时，轴颈便稳定在一定的位置上旋转。

此时，轴颈与轴瓦完全被油膜隔开，形成了液体摩擦。

展开剩余89%3汽轮机推力轴承的工作原理推力轴承的结构就是在推理盘的正反面各安装了若干块推力瓦片，靠发电机侧的我们一般称之为工作瓦，主要承受正向轴向推力，另一侧的我们称为非工作瓦，主要承受有时瞬时出现的反推力。

汽轮机转动后，润滑油跟着推力盘一起转动，进入推力盘与瓦块之间的间隙，当转子产生轴向推力时，间隙中的油层受到压力，并传递给推力瓦块，由于推力瓦快是偏心支承的，受力就产生了偏转，这样就与推力盘之间构成了楔形间隙；随着汽机转速升高，油膜建立，此时，推力盘与推力瓦块之间完全被油膜隔开，形成了液体摩擦。

汽轮机径向轴承分为固定瓦轴承与可倾瓦轴承两类。

1，固定瓦轴承固定瓦轴承油圆柱轴承、椭圆瓦轴承、多油锲和多油叶轴承（目前不大采用）。

普通的圆柱轴承，由上下半组成。

下半轴承体外圆设有三个径向调整垫块，上半轴承顶部设一个径向调整垫块，供轴承调整用。

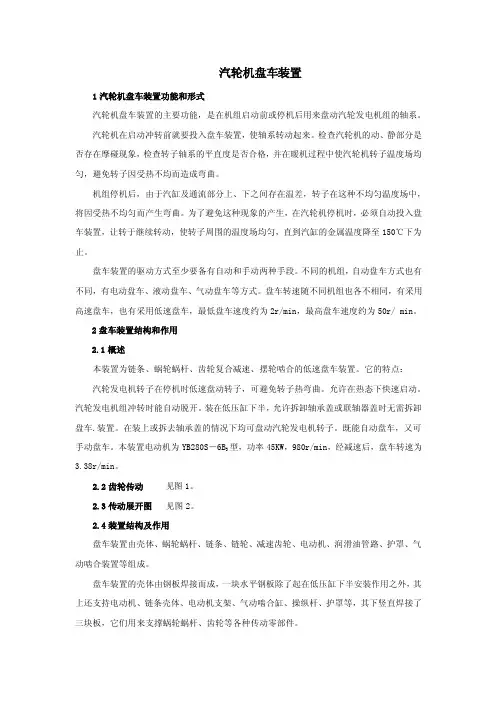

汽轮机盘车装置1汽轮机盘车装置功能和形式汽轮机盘车装置的主要功能，是在机组启动前或停机后用来盘动汽轮发电机组的轴系。

汽轮机在启动冲转前就要投入盘车装置，使轴系转动起来。

检查汽轮机的动、静部分是否存在摩碰现象，检查转子轴系的平直度是否合格，并在暖机过程中使汽轮机转子温度场均匀，避免转子因受热不均而造成弯曲。

机组停机后，由于汽缸及通流部分上、下之间存在温差，转子在这种不均匀温度场中，将因受热不均匀而产生弯曲。

为了避免这种现象的产生，在汽轮机停机时，必须自动投入盘车装置，让转于继续转动，使转子周围的温度场均匀，直到汽缸的金属温度降至150℃下为止。

盘车装置的驱动方式至少要备有自动和手动两种手段。

不同的机组，自动盘车方式也有不同，有电动盘车、液动盘车、气动盘车等方式。

盘车转速随不同机组也各不相同，有采用高速盘车，也有采用低速盘车，最低盘车速度约为2r/min，最高盘车速度约为50r/ min。

2盘车装置结构和作用2.1概述本装置为链条、蜗轮蜗杆、齿轮复合减速、摆轮啮合的低速盘车装置。

它的特点：汽轮发电机转子在停机时低速盘动转子，可避免转子热弯曲。

允许在热态下快速启动。

汽轮发电机组冲转时能自动脱开。

装在低压缸下半，允许拆卸轴承盖或联轴器盖时无需拆卸盘车.装置。

在装上或拆去轴承盖的情况下均可盘动汽轮发电机转子。

既能自动盘车，又可型，功率45KW，980r/min，经减速后，盘车转速为手动盘车。

本装置电动机为YB280S―6B33.38r/min。

2.2齿轮传动见图1。

2.3传动展开图见图2。

2.4装置结构及作用盘车装置由壳体、蜗轮蜗杆、链条、链轮、减速齿轮、电动机、润滑油管路、护罩、气动啮合装置等组成。

盘车装置的壳体由钢板焊接而成，一块水平钢板除了起在低压缸下半安装作用之外，其上还支持电动机、链条壳体、电动机支架、气动啮合缸、操纵杆、护罩等，其下竖直焊接了三块板，它们用来支撑蜗轮蜗杆、齿轮等各种传动零部件。

330MW汽轮机盘车装置说明书：哈尔滨广瀚动力传动有限公司目录一. 概述-------------------------------------------------------------------------------- 2二. 盘车主体结构及工作原理----------- ------------------------------- --------- 2三. 盘车装置主体的润滑------------------------------------------ ---------------- 3 四．图一、盘车结构立体图--------------------------------------------------------4 五、图二、盘车主体剖面图--------------------------------------------------------5一、概述330MW汽轮机盘车装置的主体安装在前轴承箱内。

驱动轴穿过箱壁经液力耦合器与电动机相连接。

盘车电机设置在前轴承箱下的台板上。

电机功率为37KW，转速1480rpm。

减速装置速比为27.5，盘车转速约54rpm。

盘车装置可以为汽轮发电机组启动和停机期间提供转子适当转速，使转子获得均匀的预热或冷却过程，使其变形和热应力减小。

盘车装置所采用的自动同步离合器是一种齿型离合器，当驱动部分的速度达到从动部分的速度时，它就自动启动。

而当从动部分的速度超过了驱动部分的速度时，离合器便自动解脱，因此盘车可以做到自动投入或退出，即当汽轮发电机转子速度低于盘车转速时，可以启动盘车电机使自动同步离合器投入工作状态，反之，离合器退出工作状态。

二、盘车主体结构及工作原理盘车主体的结构如图一、图二所示（立体及剖视图）。

它由前轴承箱外左侧的电机相连的蜗轮轴（11）传入转动力矩，通过棘爪（1），棘齿（2），螺旋齿（3），缓冲器（4），轴承（5），蜗轮（6），滑动件（7）内正齿轮（8），外正齿轮（9）等组成。

宁海电厂1000MW机组汽轮机盘车装置介绍(2)
宁海电厂1000MW机组汽轮机盘车装置介绍
一、前言
本章节介绍宁海电厂1000MW机组汽轮机盘车装置的概述和目的。

二、装置组成
本章节详细介绍宁海电厂1000MW机组汽轮机盘车装置的组成部分，包括主要设备和配套设备。

2.1 主要设备
本节详细介绍主要设备，如汽轮机盘车装置主机、控制系统等。

2.2 配套设备
本节详细介绍配套设备，如液压系统、油水系统等。

三、工作原理
本章节详细介绍宁海电厂1000MW机组汽轮机盘车装置的工作原理，包括各个设备的工作原理和相互之间的配合关系。

3.1 主机工作原理
本节详细介绍主机的工作原理，包括主机的启动、运行和停止过程。

3.2 控制系统工作原理
本节详细介绍控制系统的工作原理，包括控制系统的结构和工作流程。

四、操作步骤
本章节详细介绍宁海电厂1000MW机组汽轮机盘车装置的操作步骤，包括盘车前的准备工作、盘车过程中的操作等。

4.1 盘车前准备工作
本节详细介绍盘车前的准备工作，包括设备检查、系统调试等。

4.2 盘车操作步骤
本节详细介绍盘车过程中的操作步骤，包括主机启动、调速过程等。

五、安全注意事项
本章节提供宁海电厂1000MW机组汽轮机盘车装置的安全注意事项，包括使用注意事项和操作注意事项。

六、维护保养
本章节详细介绍维护保养工作，包括日常维护、定期维护、故障排除等。

七、附件
本文档涉及的附件包括设备说明书、技术手册等。

八、法律名词及注释
本章节列出文档涉及的法律名词及其相应的注释，以便读者理解。

汽轮机盘车知识汽轮机的盘车装置是一种低速盘动汽轮机转子的设备,主要是在汽轮机启动和停机中使用.凝汽式汽轮机在启动中,为提高凝汽器的真空度,必须向汽缸两端轴封供汽.为防止窜入汽缸中的蒸汽造成汽轮机转子热弯曲,向轴封送汽前必须投入电动盘车盘动转子.对于其它类型的机组,在汽轮机冲转前也必须投入盘车装置,将转子缓慢地转动起来.停机后,汽缸上下存在温差,如果转子静止不动,则会造成热弯曲,这一弯曲在自然状态下需要几十个小时才能逐渐消失,在热弯曲减小到规定值以前,汽轮机无法启动.如果停机后投入盘车装置,汽轮机转子便能均匀冷却.不会造成热弯曲,这样汽轮机在停机后随时多可以启动.汽轮机的盘车装置按其盘动转子时的转速不同,可分为低速盘车和高速盘车两种.低速盘车用在中小型汽轮机中,盘动转子的转速为3-6r/min.高速盘车用在大型机组中,盘动转子的转速为40-70r/min.高速盘车虽然耗电较多,但盘车转速高,有利于改善轴承润滑条件,会减轻低速盘车造成的"研瓦"现象,同时对消除转子热变形和停机时充分均匀地冷却轴承有好处.盘车装置按传动齿轮的种类可分为蜗杆传动的盘车装置及纯齿轮传动的盘车装置.盘车装置按其脱扣装置的结构,可分为螺旋传动及摆动齿轮传动两种.按不同结构方式还可以分为许多类型.尽管盘车装置构造多样,但总的只由三大部分构成,即:1,与汽轮机转子连接着的一套减速机构;2,决定盘车时减速机构与汽轮机转子是呈啮合状态还是脱扣状态的啮合机构;3,辅助机构(如行程开关\润滑系统\联动装置等).盘车在水轮发电机组中是这样的。

盘车方法：1、先把上导、下导、推力、水导、大轴法兰均匀分成8等分，按逆时针排号1、2、3、4、5、6、7、8；然后在每处在＋X和+Y处安放百分表2、通过一种方法使机组转动部分按机组规定的转动方向旋转（俯视顺时针），一般可通过天车拉转子转动或自动盘车装置转动。

一般第一圈不计数，因为第一圈让推力轴承上形成充分的油膜。

汽轮机盘车装置1、概述汽轮机启动前和停机后，为避免转子弯曲变形，须设置连续盘车装置。

在汽轮机启动冲转前，转子两端由于轴封供汽，蒸汽便从轴封两端漏如汽轮机，并集中在汽缸上部，使转子和汽缸产生温差，若转子不动则会使转子产生热弯曲；同样，汽轮机停机后，转子仍具有较高的温度，蒸汽聚集在汽缸的上部，由于汽缸结构不同，汽轮机上下缸温降速度不一样，也会使转子产生热弯曲；另外，在汽轮机启动前，通过盘车可使汽轮机上下缸以及转子温度均匀，自由膨胀，不发生动静部分磨擦，有助于消除温度较高的轴颈对轴瓦的损伤，还能消除转子由于重力产生的自然弯曲。

2、盘车装置工作原理（含结构）本汽轮机采用的盘车装置为低速盘车，安装在低压缸B和发电机之间，电动机驱动，配置气动操纵机构，主要有以下特点：A、在汽机转速降至零转速时，既能电动盘车，也能手动盘车；既可远方操作，也可就地操作。

B、盘车装置是自动啮合型的，盘车转速为1.5 r/min。

C、盘车装置在汽轮机冲转达到一定转速后自动退出，并能在停机时自动投入。

D、盘车装置与顶轴油系统间设联锁，防止在油压建立之前投入盘车，盘车装置正在运行而油压降低到不安全值时能发出报警，当供油中断时能自动停止运行。

1）盘车装置传动机构图11－18 盘车装置传动机构图11－18 盘车装置传动机构示意图。

盘车的传动机构有以下几部分组成：盘车齿轮、摆动齿轮、小齿轮、减速齿轮、中间齿轮、涡轮、涡杆、从动轮以及电机传动链条等组成。

摆动齿轮为活动式传动机构，摇臂与盘车装置的操作手柄及气动执行机构的活塞杆相连接，其回转中心位于主动齿轮轴上，摆动齿轮在主动轴的小齿轮上公转，在摇臂顺时针转动到一定位置时，摆动齿轮与转子盘车齿轮进入啮合状态。

驱动电机通过链条、涡轮、涡杆、减速齿轮来传递转矩使摆动轮齿轮顺时针自转，盘车齿轮带动转子转动。

在汽轮机停运时，盘车齿轮的反作用力矩相对于摇臂为顺时针方向，使摆动齿轮与盘车进一步啮合，即摆动齿轮为主动轮时，啮合状态是稳定的。
