第2章 普通液晶电源的维修27七、特殊故障及技改方案特殊故障及技改方案见表2-2-1。
表2-2-1特殊故障及技改方案元件改前物编改前规格 改后物编 改后规格更改原因 R808 19-BB0203-FTX 贴片电阻，20k Ω，1/10W ，±1% 19-BB0153-FTX 贴片电阻，15k Ω，1/10W ，±1%设计余量不足R811 19-BB0473-FTX 贴片电阻，47k Ω，1/10W ，1%，0805 19-BB0333-FTX 贴片电阻，33k Ω，1/10W ，±1%，0805设计余量不足R822 19-BB0272-FTX贴片电阻，2.7k Ω，1/10W ，±1%，080519-BB0392-FTX贴片电阻，3.9k Ω，1/10W ，±1%设计余量不足八、维修案例1．故障现象：无电压分析与检修：首先开机测试，给电源板的P802一个2.2V 的开机电压，强制电源开机，这时测量没有输出的12V 和24V 电压，5V 电压正常，说明机器可以正常待机。
12V 和24V 都没有电压，说明问题是出在12V 和24V 的公共部分。
12V 和24V 的公共部分是PFC 部分、电源的PWM 部分以及过流和过压的保护部分。
首先测量L809处的PFC 电压，发现没有380V 电压，说明PFC 电路也有问题，再结合PWM 的问题可以初步分析原因可能在VCC 的15V 电路。
只有15V 有问题才可能出现U5和U6都不工作的现象。
我们知道，变压器T803的次级绕组④脚分两路输出：一路输出15V 给VCC 电压，为IC 供电；一路给U4提供供电，产生5VSTB 。
因为5V 电压正常，问题就在15V 给IC 供电的支路，于是检测R826的VCC 输出电压，为0V 。
检测R826的对地电阻也正常。
测量Q807的发射极也没有电压。
检测15V 的整流电路，发现D824开路。
![TCL王牌彩电维修大全[1]](https://img.taocdn.com/s1/m/5357a5fc650e52ea551898fc.png)
T C L王牌彩电维修大全[1](总58页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--TCL王牌彩电维修大全第一章：2101系列彩色电视机故障维修实例1、控制系统故障例1机型：2101AS故障现象：频道预置搜台操作时图像一晃而过，节目不能锁定，但原储存的节目能够正常收看。
分析与检修：根据故障现象分析，可能是AFT信号未加到87CK38(13)脚，因为若因U T扫描电压有故障，原存储节目也就不可能收看。
为此，检查R251、C251连接处的电压，正常情况下，自动搜台时该处的AFT电压在0．2－5V之间变化，但现在87CK38(13)脚的电压没有这种变化。
仔细检查(13)脚的引线，发现引线铜皮上有一处小蚀点，将该断裂处焊通后故障排除。
例2机型：2101AS故障现象：在VHF－L、VHF－H、UHF的高频段收不到台，但低频段能收到。
分析与检修：根据故障现象分析，可能是U T电压的动态范围不够宽所致。
经过仔细检查，发现+33V电压的稳压二极管D001端电压只有 9V，说明该管已击穿损坏。
更换 D001后其端电压能稳压在33V，故障也随之排除。
例 3 机型：2101AS22故障现象：接通交流电源后，待机指示灯亮，按遥控器STANDBY键，待机指示灯熄灭，几秒钟后，又自动转入待机状态。
在指示灯熄灭期间，屏幕为静噪蓝屏。
分析与检修：待机状态可转换，几秒钟后，自动返回待机状态，待机指示灯又亮，说明开关稳压电源及遥控系统功能正常，这种现象是与存储器相连的I2C 总线系统不正常或节目存储器24C04损坏，因而不能执行开机操作的外部表现。
需要说明一点，210lAS彩电使用ST24C04E2PROM电擦写只读存储器，TCL 厂家提供的24C04备用品已写入了初始化数据，从市面购买的ST24C04是没有有效数据的芯片，需先使用专用设备写入初始化数据后才能使用。
例4 机型：2101AS故障现象：接收电视台节目时，VHF－H频段无图像。
TCL王牌MT27机芯液晶彩电检修升级TCL王牌MT27机芯液晶彩电开/待机控制电路关键点测试资料此机接通电源后，电源板上副电源电路工作，输出3.3V电压，供给主芯片及遥控、按键电路。
该机开／待机控制电路如上图所示。
待机时，OP-WRSB信号为高电平（约3.2V）、Q102导通，其集电极为低电平：一路通过电阻R134与插座P100的⑩脚（ON/OFF-PWR）送往电源板，这时电源板上的主电源不启动；另一路低电平经电阻R125加到Q101的基极，Q101截止，则P沟道场效应管Q104因源栅极压差小于开启电压也截止，MAINesPOWER端输出电压为0V，整机处于待机状态。
二次开机后，OPWRSB信号变为低电平，Q102截止，其集电极为高电平（约3.3V）:一路给P100R的⑩脚送给电，源板，主电源工作，输出12V电压（部分机型为24V）通过P100的①、②、④脚送给主板另一路高电平使Q101导通，R122两端分压达到Q104的开启电压，MAINPOWER端输出12V电压，然后通过LDO 及DC-DC电路得到多路电压，如下图所示，这时电视机进入开机状态。
该部分电路的关键测试点如下图所示，通电后P100的⑦脚（或电阻R106、R463、R464、R454一端）电压应为3.3V；开／待机时，P10O的⑩脚（或电阻R134一端）应有0V、3.3V的电压变化；二次开机后，P100的①、②、④脚应有12V或24V电压。
TCL王牌MT27机芯液晶彩电5V转3.3V电路关键点测试资料TCL王牌MT27机芯液晶彩电5V转3.3V电路主要由低压差（LDO）稳压块AZ1117-33B（U200）完成，如上图所示。
1117系列LDO芯片分为固定电压输出和可调电压输出两大类，固定电压有1.2V、1.8V、2.5V、2.85V、3.3V、5V等多种。
可调电压的典型应用电路如下图所示，输出电压范围为1.25V-13.8V，具体值与调节端（ADJ）外接的电阻阻值有关，Vout=Vref×（1＋R2/R1）＋IAdj×R2。
![单元电路原理分析_TCL王牌液晶彩色电视机电源电路维修大全_[共11页]](https://img.taocdn.com/s1/m/b88b51dbba1aa8114531d933.png)
TCL 王牌液晶彩色电视机电源电路维修大全
78 5V 、24V 三组电压。

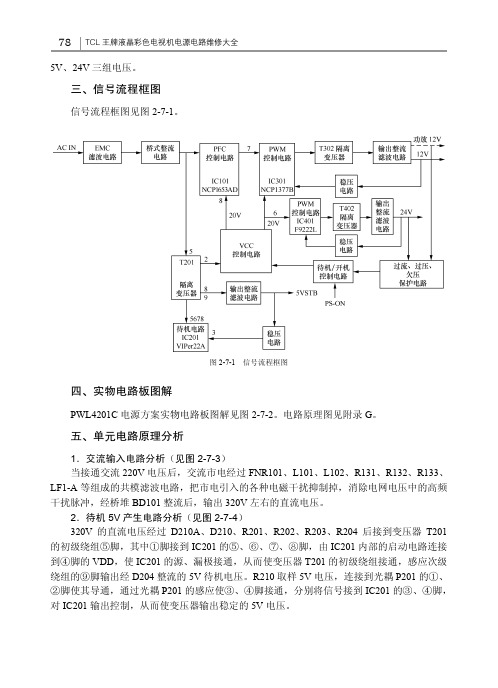

三、信号流程框图 信号流程框图见图
2-7-1。
图2-7-1 信号流程框图
四、实物电路板图解
PWL4201C 电源方案实物电路板图解见图2-7-2。
电路原理图见附录G 。
五、单元电路原理分析
1．交流输入电路分析（见图2-7-3）
当接通交流220V 电压后，交流市电经过FNR101、L101、L102、R131、R132、R133、LF1-A 等组成的共模滤波电路，把市电引入的各种电磁干扰抑制掉，消除电网电压中的高频干扰脉冲，经桥堆BD101整流后，输出320V 左右的直流电压。
2．待机5V 产生电路分析（见图2-7-4）
320V 的直流电压经过D210A 、D210、R201、R202、R203、R204后接到变压器T201的初级绕组⑤脚，其中①脚接到IC201的⑤、⑥、⑦、⑧脚，由IC201内部的启动电路连接到④脚的VDD ，使IC201的源、漏极接通，从而使变压器T201的初级绕组接通，感应次级绕组的⑨脚输出经D204整流的5V 待机电压。
R210取样5V 电压，连接到光耦P201的①、②脚使其导通，通过光耦P201的感应使③、④脚接通，分别将信号接到IC201的③、④脚，对IC201输出控制，从而使变压器输出稳定的5V 电压。
第
2
章
普通液晶电源的维修
79
图2-7-2 P W L 4201C 电源方案实物电路板图解。
![二、工厂菜单各项内容说明_TCL王牌液晶彩色电视机维修精华_[共2页]](https://img.taocdn.com/s1/m/c4f223b39b6648d7c1c746fc.png)
第3节 调 试 说 明

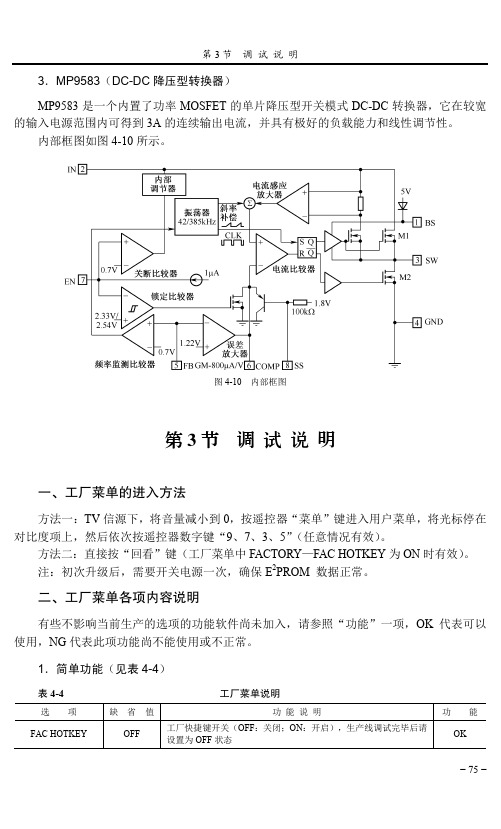

− 75 − 3．MP9583（DC-DC 降压型转换器）
MP9583是一个内置了功率
MOSFET 的单片降压型开关模式
DC-DC 转换器，它在较宽的输入电源范围内可得到
3A 的连续输出电流，并具有极好的负载能力和线性调节性。
内部框图如图4-10所示。
图4-10 内部框图
第3节 调 试 说 明
一、工厂菜单的进入方法
方法一：TV 信源下，将音量减小到0，按遥控器“菜单”键进入用户菜单，将光标停在对比度项上，然后依次按遥控器数字键“9、7、3、5”（任意情况有效）。
方法二：直接按“回看”键（工厂菜单中FACTORY —FAC HOTKEY 为ON 时有效）。
注：初次升级后，需要开关电源一次，确保E 2PROM 数据正常。
二、工厂菜单各项内容说明
有些不影响当前生产的选项的功能软件尚未加入，请参照“功能”一项，OK 代表可以使用，NG 代表此项功能尚不能使用或不正常。
1．简单功能（见表4-4）
表4-4
工厂菜单说明 选 项
缺 省 值功 能 说 明 功 能 FAC HOTKEY OFF 工厂快捷键开关（OFF ：关闭；ON ：开启），生产线调试完毕后请
设置为OFF 状态 OK。
TCL王牌彩电维修技巧手册1． TCL王牌彩电CPU各脚功能与电压2． TCL210/AS字符无图像无声音测高频头各脚电压，只有AGC电压为0．4V不正常（政常时有信号为5．1V，无信号为6．2V）。
经检查R294(100KΩ)电阻开路。
3． TCL-1419彩电频道低端无台频道低端搜不着台，测高频头VT电压，开始搜索时为0V，当搜索至VL 或VH频道高端时，电压突然由0V增至20V，后慢慢增加且有台出现。
根据现象判断故障在30V调谐电压回路中。
查此回路发现R004（15kΩ）变为无穷大，更换后故障排除。
4． TCL-2101AS彩电不开机接通电源后，待机指示灯亮，按遥控待机开关后，待机指示灯熄灭，屏幕为蓝屏，但几秒钟后，又自动转入待机状态。
待机状态可转换，说明电源及遥控功能正常。
经查是节目存储器ST24C04损坏。
因ST24C04损坏，调谐数据送不到CPU，所以此时是蓝屏。
需要注意的是，2101AS彩电使用的ST24C04E2PROM电擦写只读存储器已由厂家写入初始化数据，而从市面上购买的ST24C04是没有有效数据的芯片，需初始化后才能使用。
5． TCL-2101AS彩电场不同步图象正常，但场不同步。
该机的场同步信号分离及场分频控制电路均在TB1231N 集成块内完成，试更换TB1231N后故障排除。
6． TCL-2111D彩电无光栅该机此类故障通常是末级视放板或显像管有故障造成。
分析发现，如果RGB信号不能送到视放板，会引起IC201（OM8838）18脚反馈电压不正常，从而引起保护电路动作，就会造成彩电开机后指示灯闪烁，屏幕无光栅。
重点检查IC201的确良19、20、21脚的电压，发现C217电容漏电，更换后故障排除。
7． TCL-2111D彩电三无接通电源时待机指示灯闪亮，二次开机后指示灯停闪，说明电源能起振，遥控功能正常。
因为是“三无”故障，怀疑IC201（OM8838）工作不正常。
TCL彩电维修大全（2）TCL彩电维修大全（2）故障现象：1 .有声无图2.下部水平亮线分析与检修：因为有声音，所以判断电源基本正常。
应是行部分没有工作，首先测量芯片TDA9373 工作电压，发现8V 供电为0，这个电压来自电源部分经三端稳压块LA7808 提供，断开稳压块输出脚，8V 电压基本正常，证明8V 负载有短路。
断开芯片（14）（39），仍无电压。
说明短路点在芯片外围。
最后查出三极管Q903 引脚过长对地短路。
处理后开机听到高压声，灯丝点亮，行已工作。
但此时观察屏幕，却看到最下部有一条水平亮线,其余部分无光。
我们通常所看到的水平亮线都是在屏幕中央，而这样在下边沿的水平亮线相信大家也见得不多吧。
所以一时感觉无从下手，由于行的问题已经解决，水平亮线无论它出现在什么地方都是场部分的问题，所以重点对场扫描电路进行检查，甚至代换了场块TDA8359J，结果一无所获。
因为该机是商品机，不可能同时出现很多且疑难的故障，是自己把问题想复杂了。
基于这个思维，重新检测芯片工作电压，结果发现8V 供电只有5V，IC804（LA7808）（1）脚电压为8V，C838 两端13V 正常，最后查出Q802（S8550）损坏。
由于先前的8V 负载短路，引起Q802损坏，导致芯片供电不足，结果使场激励信号畸变，引起这种奇特的水平亮线。
(TCL 雅安售后服务中心名山特约维修站张树明)机型：AT3416U故障现象：不开机，换IC301 和FBT 后能开机，但出现图像亮度增加就收缩分析与检修：开机不是每次都能开，是大部分时间能开机，时而黑屏,此机用的单芯片TDA9383 是2999UZ 的派生机, 只是在图像有明暗变化时收缩, 以前场块坏主要是FBT 损坏引起的，同时还损坏有CD4052 ,怀疑故障应该是在枕校电路和行扫描部分,经仔细检查发现C408 223/2KV 电容开路,下部逆程电容容量减少,下部调制二极管不能正确的对行逆程时间进行调制,因而在图像亮暗变化时导致行幅收缩。
