TCL液晶电视IPL42电源维修OZ9926 OZ9966

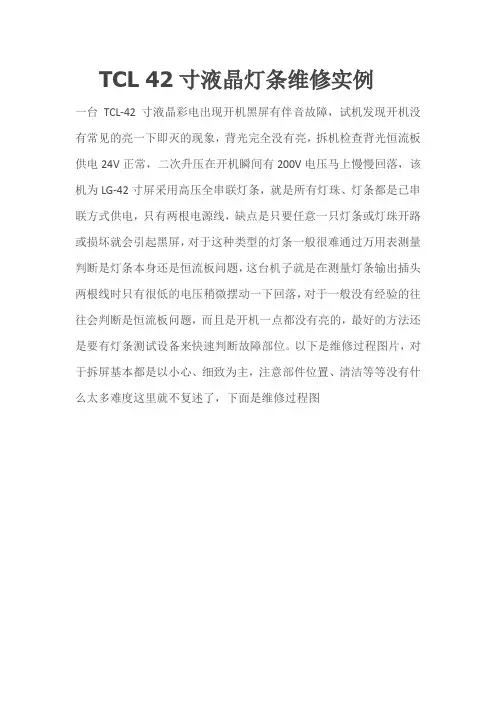

TCL 42寸液晶灯条维修实例
一台TCL-42寸液晶彩电出现开机黑屏有伴音故障，试机发现开机没有常见的亮一下即灭的现象，背光完全没有亮，拆机检查背光恒流板供电24V正常，二次升压在开机瞬间有200V电压马上慢慢回落，该机为LG-42寸屏采用高压全串联灯条，就是所有灯珠、灯条都是已串联方式供电，只有两根电源线，缺点是只要任意一只灯条或灯珠开路或损坏就会引起黑屏，对于这种类型的灯条一般很难通过万用表测量判断是灯条本身还是恒流板问题，这台机子就是在测量灯条输出插头两根线时只有很低的电压稍微摆动一下回落，对于一般没有经验的往往会判断是恒流板问题，而且是开机一点都没有亮的，最好的方法还是要有灯条测试设备来快速判断故障部位。

以下是维修过程图片，对于拆屏基本都是以小心、细致为主，注意部件位置、清洁等等没有什么太多难度这里就不复述了，下面是维修过程图
.。

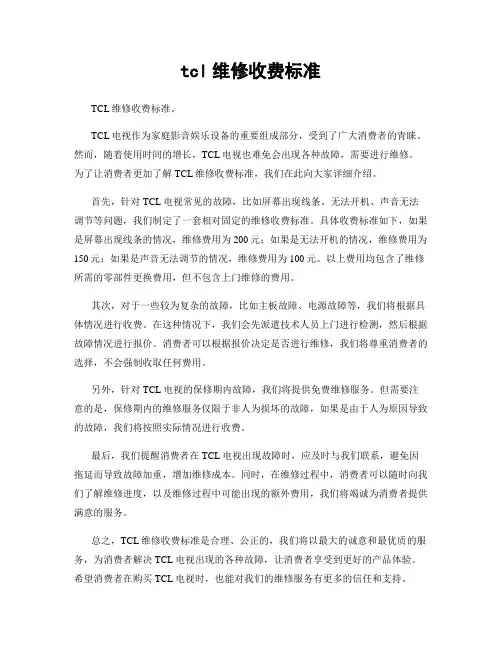

tcl维修收费标准TCL维修收费标准。

TCL电视作为家庭影音娱乐设备的重要组成部分，受到了广大消费者的青睐。

然而，随着使用时间的增长，TCL电视也难免会出现各种故障，需要进行维修。

为了让消费者更加了解TCL维修收费标准，我们在此向大家详细介绍。

首先，针对TCL电视常见的故障，比如屏幕出现线条、无法开机、声音无法调节等问题，我们制定了一套相对固定的维修收费标准。

具体收费标准如下，如果是屏幕出现线条的情况，维修费用为200元；如果是无法开机的情况，维修费用为150元；如果是声音无法调节的情况，维修费用为100元。

以上费用均包含了维修所需的零部件更换费用，但不包含上门维修的费用。

其次，对于一些较为复杂的故障，比如主板故障、电源故障等，我们将根据具体情况进行收费。

在这种情况下，我们会先派遣技术人员上门进行检测，然后根据故障情况进行报价。

消费者可以根据报价决定是否进行维修，我们将尊重消费者的选择，不会强制收取任何费用。

另外，针对TCL电视的保修期内故障，我们将提供免费维修服务。

但需要注意的是，保修期内的维修服务仅限于非人为损坏的故障，如果是由于人为原因导致的故障，我们将按照实际情况进行收费。

最后，我们提醒消费者在TCL电视出现故障时，应及时与我们联系，避免因拖延而导致故障加重，增加维修成本。

同时，在维修过程中，消费者可以随时向我们了解维修进度，以及维修过程中可能出现的额外费用，我们将竭诚为消费者提供满意的服务。

总之，TCL维修收费标准是合理、公正的，我们将以最大的诚意和最优质的服务，为消费者解决TCL电视出现的各种故障，让消费者享受到更好的产品体验。

希望消费者在购买TCL电视时，也能对我们的维修服务有更多的信任和支持。

TCL液晶电视机常⽤电源板的介绍及维修⽅法TCL液晶电视机以其外观漂亮、质量稳定、图像清晰、售后服务完善等诸多原因，在国内市场占有量很⼤。

电源在电视机中⼜是⽐较容易损坏的部分，熟悉并掌握对其维修、代换⽅法就⽐较重要。

TCL液晶电视机采⽤的电源板主要的有以下⼏种：型号：JSK3220-007A/C/D，适⽤机型：LCD26B66/L/P，LCD32B66/L/P，LCD32A71/P等输出电压：+9V，+12V，+24V型号：PWL3711C/3726，适⽤机型：LCD26B66/L/P，LCD32B66/L/P，LCD32A71/P等输出电压： +12V，+24V型号：ON37A，适⽤机型：L26/32E64，LCD32/37K73等输出电压：+5V，+12V，+24V型号：PWL37C，适⽤机型：LCD26/32/37M61，LCD27/32/37/40K73，L32/40/42E9，L32/37/40/42E77等输出电压：+5V，+12V，+24V型号：JSK4330-007/007A适⽤机型：LCD40/42K73，LCD40/42B66-P，LCD40/42A71-P等输出电压：+5V，+12V，，+18V，+24V型号：JSK4338-007适⽤机型：LCD40/42K73B等输出电压：+5V，+12V，，+18V，+24V型号：PWL4202C适⽤机型：LCD40/42/46E77/F，L40/4246E64，LCD40/42/47K73等输出电压：+5V，+12V，，+18V，+24V型号：PWL42C适⽤机型：LCD42/46E77，LCD42M61F，L42M61R等输出电压：+5V，+12V，，+18V，+24V电源板的维修⽅法以PWL37C电源板为例，PWL37C电源板⼜分为: PWL37C01，PWL37C02，PWL37C03，它们的电路原理是⼀样的，主要区别只是电源输出插座不同，其中PWL37C01的电源输出插座为⼀种⼤插座，PWL37C02，PWL37C03的电源输出插座为⼩插座。

TCL液晶电视电源维修常见故障案例分析实例1、机型：L42F1590B 机芯：RT49故障现象：不开机。

分析与检修：开机后灯不亮。

测3.3V正常，但是测24V有抖动，说明故障在电源板。

电源板型号为PBE039。

重点检测稳压电路，代换U2（P621）、U3（TL431）开机故障依旧。

当代换到C24时，24V 不再抖动，通电试机故障排除。

实例2、机型: L42E77 机芯：MS88 电源板：PWL42C故障现象:三无。

分析与检修：通电后无5V电压输出，说明待机电路有问题。

首先测量保险F1正常，测量C51（10μF/450V）电容处，300V正常，然后检查IC6（NCP1013）的外围电路没有发现异常，更换了IC6后故障依旧。

后来测量IC6的各脚电压时，发现D28、D26处的电压只有5.6V，而正常时应该在10V以上。

最后把C54（2.2μF/50V）、C37（47μF/50V）电容更换后故障排除。

实例3、机型：L40F1590B 机芯：MT49 电源板：（81-PE371C4-PL200AB）故障现象：不定时自动关机。

分析与检修：该机反馈故障是热机不定时自动关机。

用热风枪给板子加热故障就很快出现，自动关机后测3.3V待机电压正常，待机控制高电位说明主板没有发关机信号，而是电源板自身出故障导致电源无输出。

出故障时测PFC和PWM电路供电都没有。

测光耦PC3的1、2脚导通，3、4脚也是导通的，但Q205的 b极电压为0V，Q205截止了。

Q205是给PFC和PWM供电的，截止了使电源停止工作。

检查保护电路发现稳压管D309（33V）加热后有漏电，使电路误检测PFC电压升高而保护。

更换D309后试机正常。

实例4、机型：L46F2510E 电源板：81-PWE046-PW1故障现象：三无。

分析与检修：机器三无，电源板U5（VIPER17L）已经炸开了。

测量U5外围没有再发现什么明显异常，于是更换U5和R76（0Ω电阻），通电测3.3V待机电压只有2.7V左右，且还不稳定。

液晶电视电源板常见的故障判断和检修方法液晶电视的电源板在整机上故障率是相当高的，也是我们修理液晶电视的重点和难点之一，容易给人以迷惑.他的相当一部分能量供给灯板驱动电路（根据发光源不同分为高压板和LED灯板两类）和主板上,一旦电视出现不开机、黑屏、纹波干扰、不定时关机等现象时，我们往往搞不清楚故障是出在电源板、主板、灯管（条)还是灯驱动板上，给维修造成很多弯路.借此根据本人多年来维修经验,结合众多网友维修过程中遇到的典型的事例，抛砖引玉，用简单易解的方法，来分析一下电源板的故障原因和排除技巧，解开液晶电源并不“神秘”的面纱.下面以TCL-PWL37C电源电路图纸为例，简单介绍一下液晶电视电源的工作原理（修过CRT彩电电源的师傅应该都知道，液晶电视的电源跟CRT大部分地方都是差不多的，仅仅多了个PFC电路而已）。

1:待机电路。

接通电源后，电源输出插座P3的③、④脚就应有＋5V电压输出，给主板CPU 电路供电.另外,在热地一侧，副开关电源变压器T2的④-⑤绕组还会输出一组电压,整流滤波后输出＋20V，供给主电源的PFC振荡电路和PWM振荡电路.（见图2）如果输出电压不稳定，则检查以IC9（TL431）为中心组成的稳压控制电路。

正常工作时，TL431的①脚电压为2。

5V，如果该脚电压异常，则说明 TL431损坏或其外围元件有问题。

故障现象1：无＋5V电压输出。

分析检修：检查待机电源电路，发现IC1的⑤-⑧脚电压为0V，经查限流电阻RB 13端头焊接部分已脱焊.建议将RB1、RB2、RB13这3只限流电阻换成功率为1W或2W的同阻值电阻,以免再次损坏。

故障现象2：＋5V电压在3V左右波动。

分析检修：空载试机，＋5V电压仍较低，这说明故障在待机电源部分。

检测输出电压电路中的稳压二极管DB4（6.8V）和DB5 (20V ），发现DB5击穿，换新后故障排除.另外，该电路中稳压二极管DB5(20V）、DB10（33V）、DB8（10V ）易损坏，其故障现象多表现为＋5V电压在＋4V左右波动。

TCL液晶电视机常用电源板及故障分析TCL（The Creative Life）是一家中国电子公司，是全球最大的液晶电视制造商之一、TCL液晶电视机采用了现代的液晶显示技术，具有高清画质和丰富的功能。

在TCL液晶电视机中，电源板是一个常见的部件，负责提供稳定的电源供应。

然而，电源板也很容易出现故障，导致电视无法正常工作。

接下来，我们将对TCL液晶电视机常用电源板及故障进行分析。

1. 开关电源板（Switching Power Supply Board）：开关电源板是TCL液晶电视机的主电源板，负责将交流电转换为稳定的直流电，以供给其他各个电路板使用。

它通常由开关电源芯片、电容器和变压器等元件组成。

2. 适配器电源板（Adapter Power Supply Board）：适配器电源板是一种可以外置的电源板，通常带有适配器插座，可以供电给TCL液晶电视机。

它具有让用户更加方便地更换电源的优点。

以上是TCL液晶电视机常用的电源板类型。

接下来，我们将对这些电源板可能出现的故障进行分析。

1.电源不工作：如果电源板无法正常工作，首先需要检查电源线是否插好，电源开关是否打开，电源插座是否正常供电。

如果这些都正常，可能是电源板本身故障。

可以使用万用表检测电源板的输出电压，看是否正常。

如果电源板无输出电压，则需要更换电源板。

2.过载保护：有时候，当电视机使用过多电源时，电源板会自动触发过载保护机制，以保护电路不受损坏。

此时，电源板会关闭输出电源，需要用户减少负载或更换更高功率的电源板。

3.过热保护：当电源板过热时，也会触发过热保护机制，以避免电源板过热引起损坏。

此时，电源板会关闭输出电源，并待冷却后自动恢复工作。

如果电源板反复触发过热保护，可能是电源板散热不良，需要增加散热措施，如清洁电源板周围的灰尘，确保通风良好。

4.短路保护：当电源板输出出现短路时，电源板会自动触发短路保护，以避免电路损坏。

此时，电源板会关闭输出电源，需要用户检查电视机的其他电路板，排除短路故障，然后重新启动电源板。

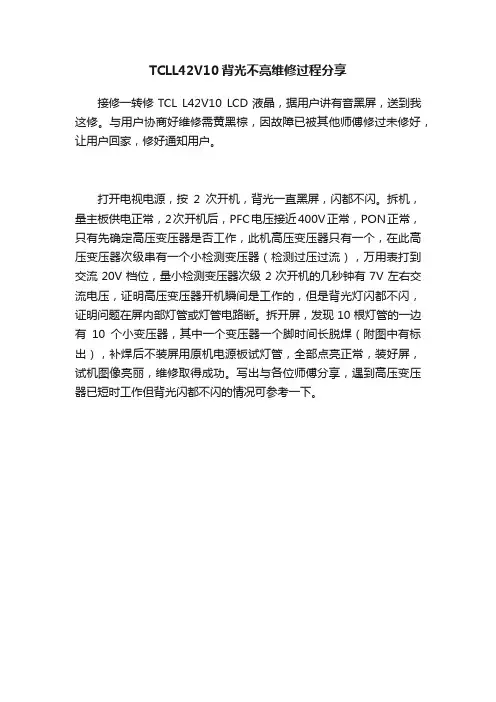

TCLL42V10背光不亮维修过程分享
接修一转修TCL L42V10 LCD液晶，据用户讲有音黑屏，送到我这修。

与用户协商好维修需黄黑棕，因故障已被其他师傅修过未修好，让用户回家，修好通知用户。

打开电视电源，按2次开机，背光一直黑屏，闪都不闪。

拆机，量主板供电正常，2次开机后，PFC电压接近400V正常，PON正常，只有先确定高压变压器是否工作，此机高压变压器只有一个，在此高压变压器次级串有一个小检测变压器（检测过压过流），万用表打到交流20V档位，量小检测变压器次级2次开机的几秒钟有7V左右交流电压，证明高压变压器开机瞬间是工作的，但是背光灯闪都不闪，证明问题在屏内部灯管或灯管电路断。

拆开屏，发现10根灯管的一边有10个小变压器，其中一个变压器一个脚时间长脱焊（附图中有标出），补焊后不装屏用原机电源板试灯管，全部点亮正常，装好屏，试机图像亮丽，维修取得成功。

写出与各位师傅分享，遇到高压变压器已短时工作但背光闪都不闪的情况可参考一下。

TCL液晶电视维修案例最近，我遇到了一个TCL液晶电视维修案例。

这个案例涉及到一台5年前购买的TCL液晶电视，这台电视在使用了几年后突然出现了故障。

用户表示电视无法开机，并且听不到任何声音或看到任何图像。

我首先检查了电视的电源线和电源插座，确认它们没有问题。

随后，我打开电视，检查了主板上的电源模块。

通过使用万用表测量，我发现电源模块没有输出电压。

这表明电源模块可能已经损坏。

为了确认我的怀疑，我使用另一台相同型号的电视将电源模块进行替换。

结果显示电视能够正常开机并显示图像。

这证实了我的猜测，电源模块确实损坏了。

技术人员于两天后抵达用户家中，我也去现场监督和协助维修工作。

我们首先关闭电视，并将其放在一个稳固的表面上，以便更换电源模块。

接下来，我们拆卸了电视的后盖，暴露出电源模块。

我们先拆卸了连接电源模块的电线，然后拆下螺丝将电源模块从主板上取下。

我们小心地放置电源模块，以防止碰撞和静电。

一旦电源模块被取下，我们插上新的电源模块，并将其固定在主板上。

接下来，我们重新连接电线，并关闭电视的后盖。

我们打开电视并测试了它，这次电视能够正常开机并显示图像。

用户非常满意修理结果，并对我的维修服务表示感谢。

在结束维修后，我向用户提供了一些建议，以保护电视以及防止类似问题的再次发生。

我建议用户定期清洁电视，并避免将电视放置在阳光直射的地方。

此外，用户还应该避免过度暴露电视于高温和潮湿的环境中。

总而言之，这个TCL液晶电视维修案例中，我们成功诊断并更换了损坏的电源模块。

用户对维修结果非常满意，并感谢我的帮助和建议。

我希望这个案例可以对其他人在遇到类似问题时提供一些参考和帮助。

家里的TCL液晶电视机出现了故障，你知道维修方法和维修热线吗？今天小编搜集了一些关于TCL液晶电视维修案例，咱们来看看吧。

TCL液晶电视售后维修案例：TCL智能电视突然黑屏的原因及解决办法tcl智能电视的用户都知道，使用时间长了好比适用3年以上，就会出现突然黑屏的原因，怎么办，怎样解决?一直不知道究竟是甚么原因总是这样，现在小编就来为大家介绍一下TCL智能电视突然黑屏的原因和解决技巧。

原因一：当TCL智能电视出现电源启动平居，面板按键也平居电视的指导灯也在闪烁的，但是tcl电视突然黑屏的时候这介绍不妨电视机的背光板不亮了，驱动背光板的电路出现了问题。

现将表现器连接到主机举行开机检查，在靠近电视屏幕的时候我们可以看到屏幕上微暗的图像，这时就能证明电视机A/D驱动板的表现器是平居的。

这种时候，电视机黑屏的原因就不妨高压板出现了故障，高压板出现故障一般保险被烧掉了大约是开关芯片出现问题。

解决技巧：高压板的保鲜被烧掉了需要重新买一个保险换上，若是开关的芯片出现了问题就要请专员负责维修开关的芯片。

原因二：TCL智能电视突然黑屏出现的征象是开机时电视机是平居的，但是在表现了创维电视的字往后就没有图像了，出现黑屏的征象，电视机的声音又是平居的，这时就需要检查一下背光板高压逆变器和控制三级管是不是空焊了。

解决技巧：背光板高压逆变器和控制三级管空焊一般厂家在生产的时候铜皮上没有打上锡膏造成原件的脚位和铜皮干脆相贴没有举行焊接，我们只需要将它加锡补焊就能将故障排除。

原因三：TCL智能电视突然黑屏我们还要思量一下是不是电视机的电源电路出现了问题，这个时候的出现的征象就是面板的按键没有任何的反应，电视机的指导灯也没有亮。

检查电源时先检查电源的电压是不是过低，这时候便用电表来举行检测，同时还要检查电源电路的输入级问题，调查是不是12V的电压转换成了5V的电压，这一个问题是导致电源黑屏问题中很为多见的。

解决技巧：TCL智能电视突然黑屏的原因是电压出现了问题，就需要在家准备一个稳压器，担保电视机电源电压的巩固。

第2
章 普通液晶电源的维修
101

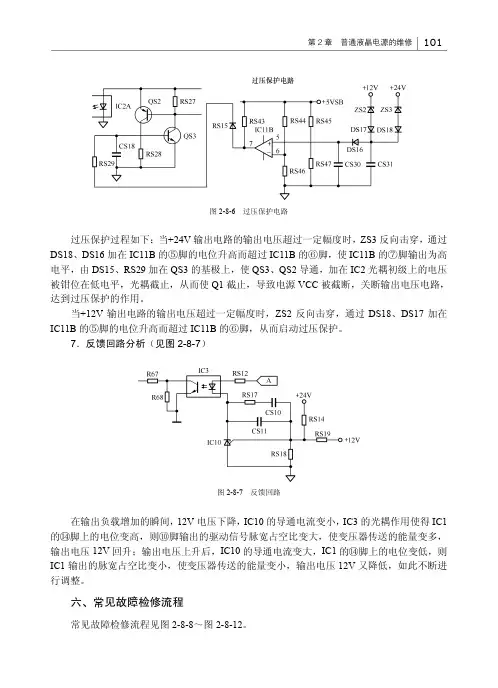

图2-8-6 过压保护电路
过压保护过程如下：当+24V 输出电路的输出电压超过一定幅度时，ZS3反向击穿，通过DS18、DS16加在IC11B 的⑤脚的电位升高而超过IC11B 的⑥脚，使IC11B 的⑦脚输出为高电平，由DS15、RS29加在QS3的基极上，使QS3、QS2导通，加在IC2光耦初级上的电压被钳位在低电平，光耦截止，从而使Q1截止，导致电源VCC 被截断，关断输出电压电路，达到过压保护的作用。

当+12V 输出电路的输出电压超过一定幅度时，ZS2反向击穿，通过DS18、DS17加在IC11B 的⑤脚的电位升高而超过
IC11B 的⑥脚，从而启动过压保护。

7
．反馈回路分析（见图2-8-7）
图2-8-7 反馈回路 在输出负载增加的瞬间，12V 电压下降，IC10的导通电流变小，IC3的光耦作用使得IC1的脚上的电位变高，则⑩脚输出的驱动信号脉宽占空比变大，使变压器传送的能量变多，输出电压12V 回升；输出电压上升后，IC10的导通电流变大，IC1的脚上的电位变低，则IC1输出的脉宽占空比变小，使变压器传送的能量变小，输出电压12V 又降低，如此不断进行调整。

六、常见故障检修流程
常见故障检修流程见图2-8-8～图2-8-12。

第3章 二合一液晶电源的维修123图3-2-19 灯管拉弧检测电路（二）9．灯管开路保护电路分析 灯管开路保护（高压插座松脱保护）原理如下。

① 当灯管全部开路后，启动时以最大占空比工作，变压器次级电流还不够，OZ9926A 的脚（ISEN ）检测到的电压偏低而保护。

② 当其中一个高压插座松脱时，启动后变压器次级电流偏小，因此占空比变大，插座松脱的变压器次级负载极轻，电压升高，OZ9926A 的脚（VSEN-POL ）检测到异常高压，则过压保护电路启动保护。

六、特殊故障及技改方案特殊故障及技改方案见表3-2-5。

表3-2-5特殊故障及技改方案 问题描述原因分析 解决措施 预防措施 屏背板（铁板）靠近Inverter 变压器部分温度高Inverter 变压器（UU 型磁芯）漏磁使铁板产生涡流损耗（约10W ） 将UU 型磁芯变压器改为两个EE 型磁芯变压器（或以铝板在变压器与铁板间隔离） Inverter 变压器不得使用UU 型磁芯 画面干扰 Inverter 变压器漏磁干扰到TFT 的数据线和地址线，产生水波纹干扰 将UU 型磁芯变压器改为EE 型磁芯变压器 Inverter 变压器不得使用UU 型磁芯七、维修案例1．故障现象：不开机，没有3.3V 待机电压分析与检修：故障标识卡描述的故障是“不开机”，因此在维修前先观察电源板，没有明显的烧毁痕迹，测试电源的输入电阻也没有发现短路问题。

通电测试，发现没有3.3V 的待机电压输出，基本可以判断问题在待机电路。

这个电源的待机电路使用的是FSQ510组成的反激式单端稳压电路。

以前的电源基本都是这种模式，无非选择的IC 不同。

首先测试FSQ510的高压启动引脚（⑧脚）电压有316V ，说明半波整流电路正常。

但是测试⑦脚（也就是内部高压源的漏极）没有电压，正常应该是318V 。

测试T802的⑤脚，没有电压，顺线路检查发现R825、R801这两。

TCL液晶电视电源维修时间飞逝，很快来到维修中心做维修已经半年多了。

在这半年多的时间里，经历了一个在维修方面从不会到会的过程。

TCL液晶电视电源现在所主流的有30来种，经过半年多的了解与维修实践，下面做一个简单的小结。

液晶电视电源部分在电视里面是一个非常重要的组成部分，同时电源也是一个很容易出现故障的一部分。

电源电路是一个逻辑性非常强的电路。

在常用的电源中一般由滤波电路、功率因数校正（PFC）电路、脉冲宽度调制(PWM)电路、待机电路和保护电路组成，这些电路在整个电源中相辅相成，任何一个模块出现故障都会引起电源输出电压不正常，从而使电视机出现各种不同故障，严重时还会对电视的其他部分造成严重的损坏。

在维修中，通过故障现象判断故障点一直是一个最好的判断方法，在TCL液晶电视中电源出现故障最常见的就是不开机、三无、闪屏等现象，当然，液晶电视本身也是由几大部件和强大的软件系统组成，所以并不是说不开机、三无、闪屏等故障现象就可以判定为电源部分的问题，还要通过一系列的分析与测量方可定论。

在TCL液晶电视目前主流的电源中，有一大部分电源输出有待机电压（3.3V/5V）、电视机工作电压（12V/24V）、屏驱动电压（12V/24V），还有一部分为背光电源二合一电源，它输出电压一般只有待机电压（3.3V/5V）和工作电压（12V/24V）。

在液晶电源维修中，分析显然是一个不可忽视的步骤。

首先，要了解所修电源规格，了解该电源的输出电压分别是多少，由哪些组件组成。

其次，要了解该电源所用IC工作原理及正常工作的各脚电压范围。

再次，要了解所修电源线路图，工作原理，各单元电路原理及动作条件和过程。

最后，要了解各种关键组件参数。

在做出这些分析后我们在维修中便不会误装电子料，对电路进行错误的更改而导致维修走进死胡同。

经过半年多是实践，我总结了一些电源维修的步骤，虽然电源出现各种不同的故障现象，但是，我们在维修过程中依然按照同样的步骤来维修。

TCL液晶电视维修案例TCL液晶电视维修案例：案例描述：某客户购买了一台TCL液晶电视，在使用过程中遇到了无法打开机器的问题。

客户将故障的电视送到了我们的维修部门，请求我们帮助解决问题。

问题分析：根据客户的描述和初步检查，我们确定故障可能出现在电视的电源系统或主板上。

为了进一步分析故障原因，我们检查了电视的电源和主板。

解决方案：电源检查：首先，我们拆开了电视背部的外壳，检查了电视的电源部件。

通过使用万用表测量各个电源线路的电压，我们发现电源输出的电压低于正常范围，原因可能是电源电路元件的老化或故障。

我们决定将电源进行更换。

主板检查：接下来，我们检查了电视的主板。

通过仔细观察主板上的元件，我们发现了一个损坏的电容。

这个电容承担着关键的电压调节功能，它的故障可能导致整个电视无法正常工作。

我们决定将这个电容进行更换。

维修过程：首先，我们从TCL官方购买了与电视型号匹配的新电源和电容。

然后，我们将电视的电源和主板进行更换，确保新元件正确安装。

测试和调试：在完成更换电源和电容后，我们重新组装了电视并连通电源进行测试。

测试过程中，我们确保电视的各个功能正常工作。

我们检查了图像显示、声音输出、遥控器响应和各个接口的连接等方面。

修复结果：最终，我们成功修复了这台TCL液晶电视。

客户取回电视后，反馈说电视已经恢复正常运行，并且非常满意我们的维修服务。

我们向客户解释了维修过程和更换的部件，以及提供了一些建议，希望他们能够正确使用和维护电视，以避免类似的问题再次发生。

总结：通过该维修案例，我们了解到TCL液晶电视在长时间使用后，电源和主板这两个关键部件可能会出现故障。

及时检测问题、更换元件，并进行全面的测试和调试是解决电视故障的关键步骤。

同时，我们也提醒用户要正确使用和维护电视，避免不必要的故障发生。

继续写相关内容：1. 故障原因分析：在这个案例中，TCL液晶电视的无法打开的问题主要出现在电源系统和主板上。

电源部分可能因为元件老化或故障，导致输出的电压不稳定或过低，无法供应足够的电能。

TCL液晶电视电源板维修——无3.3伏故障TCL液晶电视电源板维修——无3.3伏故障TCL电源板 40-IP42CS-PWJ1XG故障现象三无。

指示灯不亮。

由于TCL王牌彩电的指示灯由副开关电源就是通过电路控制开关管进行高速的开通与截止.将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压开关电源经主板控制电流流过的路叫做电路电路控制。

指示灯不亮故障主要是把其他形式的能转换成电能的装置叫做电源电源板的副开关把其他形式的能转换成电能的装置叫做电源发生故障。

首先测量副开关电源是否有电压输出，无SVSB电压，则测量熔丝Fl01、F102和限流电阻TH101是否熔断，如果已经熔断，说明开关电源存在严重短路故障，主要对以下电路进行检测。

TCL电视维修经过：1：变压器T802查300伏没有。

发现二个2.7欧限流电阻R825 R801烧断。

换6.2欧2W电阻。

机器仍不工作。

2：查集成块U801 怀疑坏。

换新块。

型号 FSQ510 离线测量发现原块对地短路。

但机器仍不工作。

3：查电容 C806 管脚虚断。

漏液。

换新。

换D808 D815 然后加电仍不正常。

4：量u801管脚电压：1，2脚地。

3脚反馈正常开机1.37 待机0.45. 故障机0伏。

4脚同步，开机0.3 待机0.04.故障机0伏。

5脚基极提供输入端。

启动8.7伏。

正常应开机12.6 待机11伏。

故障机只有8.3V.7脚D 高压电压漏极。

正常316伏。

故障机330. 8脚 321伏。

故障机 285伏。

3.3伏输出只有1.1伏。

5：集成块周边元件未发现异常。

替换D903,20伏稳压管。

换C819.C803 ,代换 D814 FR104 为 RU3AM .故障现象无变化。

6：恢复D814管。

调整限流电阻R 825 R801 阻值为5.0欧姆。

故障不变。

7：维修进入困境。

开始查光耦反馈电路。

在路量各元件未发现异常。

向老师求助下一步维修思路。
