TCL液晶电视维修案例1

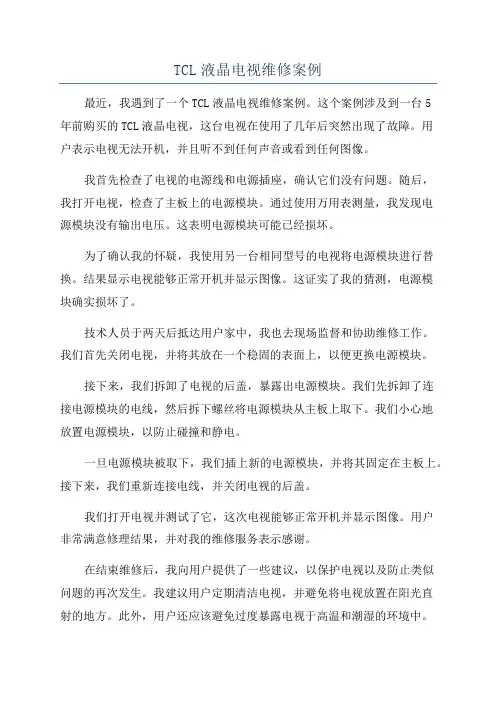

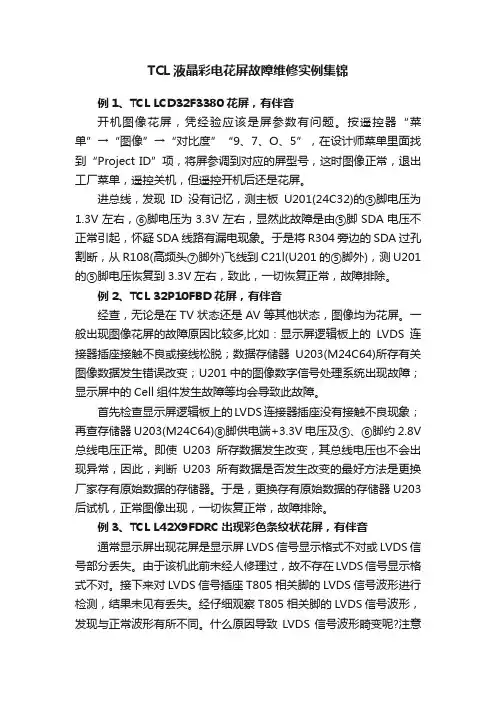

TCL液晶彩电花屏故障维修实例集锦例1、TCL LCD32F3380花屏，有伴音开机图像花屏，凭经验应该是屏参数有问题。

按遥控器“菜单”→“图像”→“对比度”“9、7、O、5”，在设计师菜单里面找到“Project ID”项，将屏参调到对应的屏型号，这时图像正常，退出工厂菜单，遥控关机，但遥控开机后还是花屏。

进总线，发现ID没有记忆，测主板U201(24C32)的⑤脚电压为1.3V左右，⑥脚电压为3.3V左右，显然此故障是由⑤脚SDA电压不正常引起，怀疑SDA线路有漏电现象。

于是将R304旁边的SDA过孔割断，从R108(高频头⑦脚外)飞线到C21l(U201的⑤脚外)，测U201的⑤脚电压恢复到3.3V左右，致此，一切恢复正常，故障排除。

例2、TCL 32P10FBD花屏，有伴音经查，无论是在TV状态还是AV等其他状态，图像均为花屏。

一般出现图像花屏的故障原因比较多,比如：显示屏逻辑板上的LVDS连接器插座接触不良或接线松脱；数据存储器U203(M24C64)所存有关图像数据发生错误改变；U201中的图像数字信号处理系统出现故障；显示屏中的Cell组件发生故障等均会导致此故障。

首先检查显示屏逻辑板上的LVDS连接器插座没有接触不良现象；再查存储器U203(M24C64)⑧脚供电端+3.3V电压及⑤、⑥脚约2.8V 总线电压正常。

即使U203所存数据发生改变，其总线电压也不会出现异常，因此，判断U203所有数据是否发生改变的最好方法是更换厂家存有原始数据的存储器。

于是，更换存有原始数据的存储器U203后试机，正常图像出现，一切恢复正常，故障排除。

例3、TCL L42X9FDRC出现彩色条纹状花屏，有伴音通常显示屏出现花屏是显示屏LVDS信号显示格式不对或LVDS信号部分丢失。

由于该机此前未经人修理过，故不存在LVDS信号显示格式不对。

接下来对LVDS信号插座T805相关脚的LVDS信号波形进行检测，结果未见有丢失。

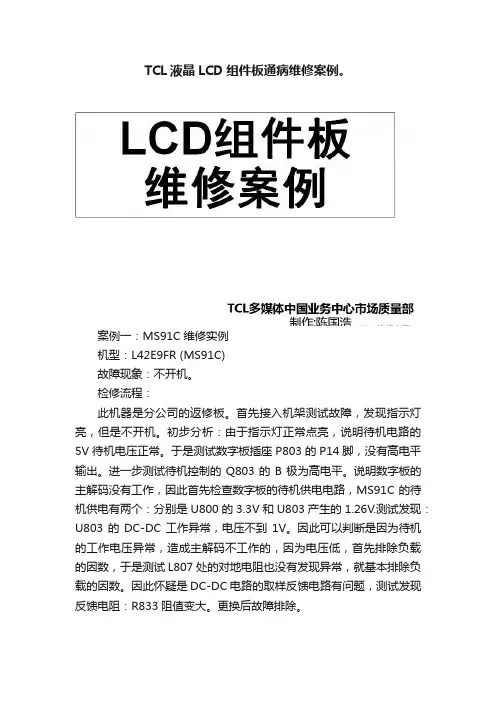

TCL液晶LCD组件板通病维修案例。

案例一：MS91C维修实例机型：L42E9FR (MS91C)故障现象：不开机。

检修流程：此机器是分公司的返修板。

首先接入机架测试故障，发现指示灯亮，但是不开机。

初步分析：由于指示灯正常点亮，说明待机电路的5V待机电压正常。

于是测试数字板插座P803的P14脚，没有高电平输出。

进一步测试待机控制的Q803的B极为高电平。

说明数字板的主解码没有工作，因此首先检查数字板的待机供电电路，MS91C的待机供电有两个：分别是U800的3.3V和U803产生的1.26V.测试发现：U803的DC-DC工作异常，电压不到1V。

因此可以判断是因为待机的工作电压异常，造成主解码不工作的，因为电压低，首先排除负载的因数，于是测试L807处的对地电阻也没有发现异常，就基本排除负载的因数。

因此怀疑是DC-DC电路的取样反馈电路有问题，测试发现反馈电阻：R833阻值变大。

更换后故障排除。

案例二： MS91C维修实例机型：L42E9FR(MS91C)故障现象：TV无台检修流程：首先开机测试发现TV无台，而且在TV状态下摇控不灵敏，测试其他信源都正常，而且摇控反应都正常。

初步分析：是TV高频部分有问题，而且可能是软件的问题。

首先升级软件后再次测试，故障依旧。

于是对比测试高频头的各个引脚电压，除AGC电压高到4V以外，没有发现其他异常。

测试在搜台的时候，VT电压也正常变化，图像也会有雪花。

于是代换高平头后再次测试，故障依旧。

于是检查中频解码，测试对比各个引脚电压，也未发现异常，代换后故障依旧。

此时再次分析故障现象，在TV状态下出现摇控不灵敏的问题，摇控信号是直接到主解码的，因此认为问题可能在主解码。

进一步测试高频头部分的总线电压是：4.8V正常。

为进一步确认故障范围，断开主解码和高频部分的总线连接，开机测试还是会出现摇控不灵敏的问题。

就进一步排除高频部分的可能。

于是代换主解码后再次测试，故障排除。

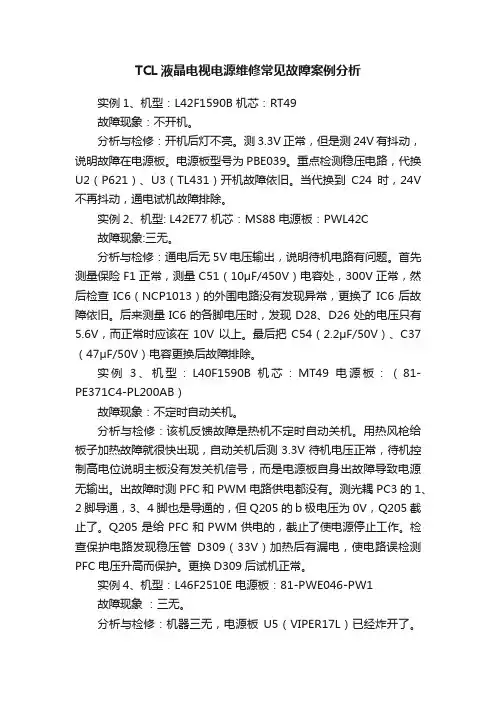

TCL液晶电视电源维修常见故障案例分析实例1、机型：L42F1590B 机芯：RT49故障现象：不开机。

分析与检修：开机后灯不亮。

测3.3V正常，但是测24V有抖动，说明故障在电源板。

电源板型号为PBE039。

重点检测稳压电路，代换U2（P621）、U3（TL431）开机故障依旧。

当代换到C24时，24V 不再抖动，通电试机故障排除。

实例2、机型: L42E77 机芯：MS88 电源板：PWL42C故障现象:三无。

分析与检修：通电后无5V电压输出，说明待机电路有问题。

首先测量保险F1正常，测量C51（10μF/450V）电容处，300V正常，然后检查IC6（NCP1013）的外围电路没有发现异常，更换了IC6后故障依旧。

后来测量IC6的各脚电压时，发现D28、D26处的电压只有5.6V，而正常时应该在10V以上。

最后把C54（2.2μF/50V）、C37（47μF/50V）电容更换后故障排除。

实例3、机型：L40F1590B 机芯：MT49 电源板：（81-PE371C4-PL200AB）故障现象：不定时自动关机。

分析与检修：该机反馈故障是热机不定时自动关机。

用热风枪给板子加热故障就很快出现，自动关机后测3.3V待机电压正常，待机控制高电位说明主板没有发关机信号，而是电源板自身出故障导致电源无输出。

出故障时测PFC和PWM电路供电都没有。

测光耦PC3的1、2脚导通，3、4脚也是导通的，但Q205的 b极电压为0V，Q205截止了。

Q205是给PFC和PWM供电的，截止了使电源停止工作。

检查保护电路发现稳压管D309（33V）加热后有漏电，使电路误检测PFC电压升高而保护。

更换D309后试机正常。

实例4、机型：L46F2510E 电源板：81-PWE046-PW1故障现象：三无。

分析与检修：机器三无，电源板U5（VIPER17L）已经炸开了。

测量U5外围没有再发现什么明显异常，于是更换U5和R76（0Ω电阻），通电测3.3V待机电压只有2.7V左右，且还不稳定。

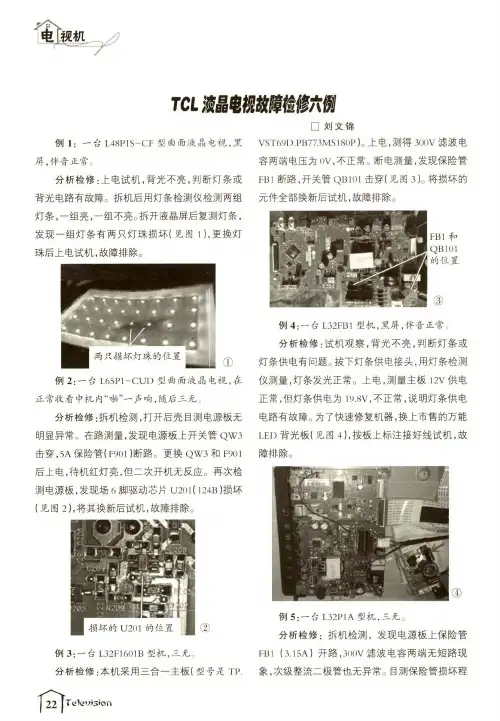

TCL液晶_故障检修六倒例1: 一台L 48P 1S -C F 型曲面液晶电视，黑 屏，伴音正常。

分析检修：上电试机，背光不亮，判断灯条或 背光电路有故障。

拆机后用灯条检测仪检测两组 灯条，一组亮，一组不亮。

拆开液晶屏后复测灯条, 发现一组灯条有两只灯珠损坏（见图1 ),更换灯例2:—台L 65P 1-C U D 型曲面液晶电视，在 正常收看中机内“啪”一声响，随后三无:■分析检修:拆机检测，打开后壳目测电源板无 明显异常。

在路测量,发现电源板上开关管Q W 3 击穿，5A 保险管(F 901)断路。

更换Q W 3和F 901 后上电，待机红灯亮，但二次开机无反应。

再次检 测电源板,发现场6脚驱动芯片U 201( 124B )损坏 (见图2),将其换新后试机，故障排除。

例3:—台L 32F 1601B 型机，三无。

分析检修：本机采用三合一主板（型号是TP .□刘文锦VST 69D .PB 773M S 180P )。

上电，测得 300V 滤波电容两端电压为0V ，不正常。

断电测量，发现保险管FBI 断路,开关管Q B 101击穿（见图3)。

将损坏的元件全部换新后试机，故障排除。

FBI 和Q B 101的位置③例4:一台L 32FB 1型机，黑屏，伴音正常3 分析检修：试机观察，背光不亮，判断灯条或 灯条供电有问题。

拔下灯条供电接头，用灯条检测仪测量,灯条发光正常。

上电，测量主板12V 供电 正常，但灯条供电为19.8V ,不正常，说明灯条供电 电路有故障。

为了快速修复机器，换上市售的万能LED 背光板（见图4 )，按板上标注接好线试机，故障排除。

例5:—台L 32P 1A 型机，三无。

分析检修：拆机检测，发现电源板上保险管F B I (3.15A )开路,3()0V 滤波电容两端无短路现象，次级整流二极管也无异常。

目测保险管损坏程re Revisionwww.j w1989.c-nA T=»P1_I A^CE.-R E-R A I T R I T S I G TCL L46F11型液晶电视三无故障裣修—台TCLL46F11型液晶电视，上电后电源 指示灯不亮，不开机。

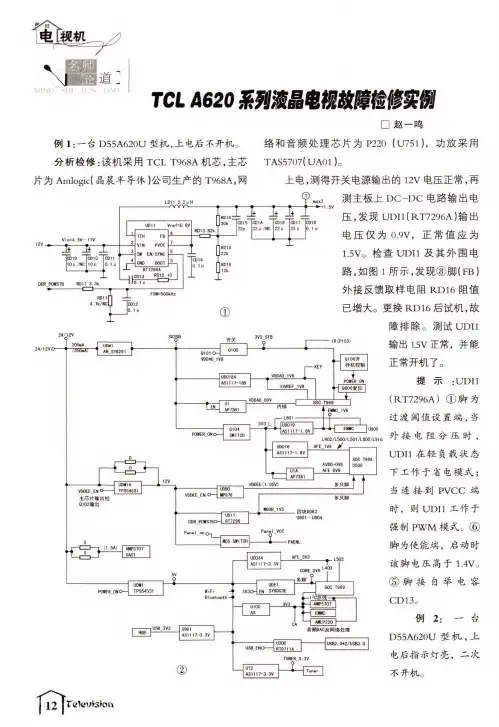

TCL A620系列液晶电视故障检修翱□赵一鸣例1：一台D55A620U型机，上电后不开机。

分析检修：该机采用TCL T968A机芯，主芯片为Amlogic（晶晨半导体）公司生产的T968A,网LD11 2.2uH—rvw>—络和音频处理芯片为P220（U751）,功放采用TAS5707（UA01）o上电,测得开关电源输出的12V电压正常，再9...3测主板上DC-DC电路输出电12VVin=4.5V—17V"Ta>i9UDI1Vref=O.8VTTH FBVIN PVCCSW EN/SYNCGND BOOT-«)140.1UIRD15|22kIRD16|l2kR01382k—{=1—[RD14〔30kDDR fOWSTB RD：73'k4-15)12FSW=500kHz压，发现UDIl（RT7296A）输出电压仅为0.9V,正常值应为1.5V O检查UDI1及其外围电路，如图1所示，发现⑧脚（FB）外接反馈取样电阻RD16阻值更换RD16后试机，故已增大。

①下工作于省电模式;CD13OD55A620U型机，上电后指示灯気，—次不开机O过渡阈值设置端，当外接电阻分压时，UDI1在轻负载状态脚为使能端，启动时该脚电压高于1.4V。

⑤脚接自举电容当连接到PVCC端时，则UDI1工作于强制PWM模式。

⑥障排除。

测试UDI1输出15V正常，并能正常开机了。

提示：UDI1（RT7296A）①脚为例2：—台q2zI4T覷5vision AT=>F>L JANOW RE1=»AIRI7MG分析检修：通电试机，面板指示灯闪烁，由此推断主芯片已启动。

该机主板供电系统如图2所示。

上电，测得UDN1输出3.3V.Q100输岀3.3V.UD018A输出1.8V.U1输出0.9V.Q104输出3.3V.UDM1A输出12V.UDB0输出0.9V.UDI1输出 1.5V,均正常。

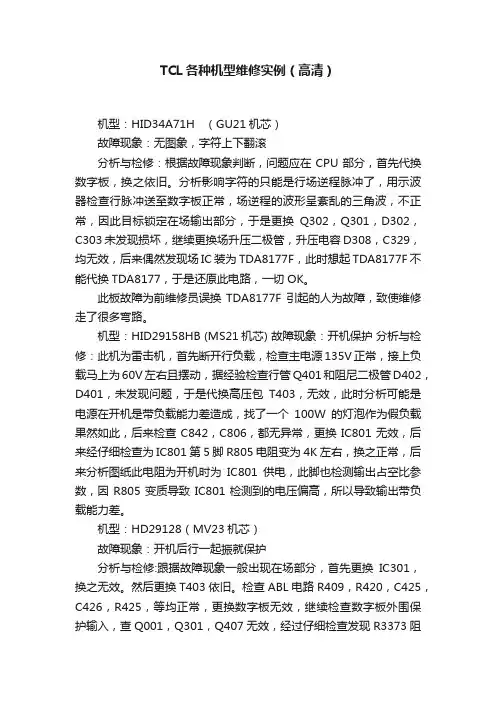

TCL各种机型维修实例（高清）机型：HID34A71H （GU21机芯）故障现象：无图象，字符上下翻滚分析与检修：根据故障现象判断，问题应在CPU部分，首先代换数字板，换之依旧。

分析影响字符的只能是行场逆程脉冲了，用示波器检查行脉冲送至数字板正常，场逆程的波形呈紊乱的三角波，不正常，因此目标锁定在场输出部分，于是更换Q302，Q301，D302，C303未发现损坏，继续更换场升压二极管，升压电容D308，C329，均无效，后来偶然发现场IC装为TDA8177F，此时想起TDA8177F不能代换TDA8177，于是还原此电路，一切OK。

此板故障为前维修员误换TDA8177F引起的人为故障，致使维修走了很多弯路。

机型：HID29158HB (MS21机芯) 故障现象：开机保护分析与检修：此机为雷击机，首先断开行负载，检查主电源135V正常，接上负载马上为60V左右且摆动，据经验检查行管Q401和阻尼二极管D402，D401，未发现问题，于是代换高压包T403，无效，此时分析可能是电源在开机是带负载能力差造成，找了一个100W的灯泡作为假负载果然如此，后来检查C842，C806，都无异常，更换IC801无效，后来经仔细检查为IC801第5脚R805电阻变为4K左右，换之正常，后来分析图纸此电阻为开机时为IC801供电，此脚也检测输出占空比参数，因R805变质导致IC801检测到的电压偏高，所以导致输出带负载能力差。

机型：HD29128（MV23机芯）故障现象：开机后行一起振就保护分析与检修:跟据故障现象一般出现在场部分，首先更换IC301，换之无效。

然后更换T403依旧。

检查ABL电路R409，R420，C425，C426，R425，等均正常，更换数字板无效，继续检查数字板外围保护输入，查Q001，Q301，Q407无效，经过仔细检查发现R3373阻值变大，换之OK。

在后来的维修中曾遇到多台此机芯R337电阻变质的，可能该电阻功率较小，容易变质望同行们注意。
