一种基于pid四旋翼飞行器控制系统的设计方法基于PID（Proportional-Integral-Derivative）控制系统的四旋翼飞行器设计方法，是一种经典且有效的飞行器控制方法。
本文将详细介绍该设计方法的步骤和原理，并说明其在四旋翼飞行器控制中的应用。
一、PID控制系统概述PID控制系统是一种基于反馈机制的控制方法，通过测量被控对象的输出值与设定值之间的误差，并将误差经过比例、积分和微分三个环节进行处理，输出控制信号来调整被控对象的行为，使其逐渐接近设定值。
在四旋翼飞行器控制中，PID控制器主要用于调整电机转速，从而实现飞行器的姿态稳定。
二、PID控制器设计步骤：1.确定控制目标：首先明确需要控制的目标，例如四旋翼飞行器的姿态、飞行速度等。
2.选择传感器：根据控制目标，选择适合的传感器来测量相关参数，例如加速度计、陀螺仪等。
3.设置PID参数：通过实验或经验，设置合适的PID参数。
其中，比例参数（P）用于调整系统的响应速度和稳定性，积分参数（I）用于消除系统静差，微分参数（D）用于减少系统的震荡和过调。
4.编写控制算法：在控制器中，根据测量值与设定值之间的误差，计算PID控制器的输出信号。
通常的计算公式为：控制信号=Kp*偏差+Ki*积分误差+Kd*微分误差其中，Kp、Ki和Kd分别代表比例、积分和微分参数。
5.实施控制策略：将控制信号转化为实际控制动作，例如通过调整电机转速来改变四旋翼飞行器的姿态。
6.实时调整参数：通过实验不断调整PID参数，使飞行器的控制效果更加优化。
三、PID控制器在四旋翼飞行器中的应用在四旋翼飞行器控制中，PID控制器主要用于调整电机转速，以实现飞行器的姿态稳定。
通过测量四旋翼飞行器的姿态角度和速度，计算出与设定值之间的误差，并通过PID控制器输出信号，调节电机转速，使姿态误差趋近于0，实现飞行器的稳定飞行。
在此过程中，通过调整PID参数，可以根据不同的飞行器要求和环境条件进行优化。
PID算法在四旋翼飞行器上的应用四旋翼飞行器是一种由四个电机驱动的无人机，它可以在水平和垂直方向上飞行和悬停。
PID控制算法是一种广泛应用于自然环境控制系统中的控制算法。
PID控制算法可以通过测量目标变量与实际变量之间的误差来创建一个控制策略，以使系统保持稳态，达到预定目标。
在四旋翼飞行器中，PID控制算法可以用来调节飞行器的姿态和高度，以保持飞行器在稳定的状态下飞行。
在四旋翼飞行器中，PID控制算法主要应用于飞行器的姿态和高度控制。
飞行器的姿态是指飞行器在空中的方向和倾斜程度。
姿态控制是通过四个电动机的不同的旋转速度来控制的。
高度控制是通过飞行器的俯仰角和升力来控制的。
因此，PID控制算法可以用来调整电动机的旋转速度和飞行器的俯仰角和高度，以保持飞行器在稳定的状态下飞行。
在四旋翼飞行器中，PID控制算法的基本原理是将控制量分解成三个部分：P部分、I 部分和D部分。
P部分用于根据误差来产生比例输出，I部分用于根据误差的积分来产生积分控制输出，D部分用于根据误差的差分来产生微分控制输出。
这三个部分的输出被加权后就形成了最终的控制信号。
在四旋翼飞行器中，P部分负责响应飞行器的姿态和高度误差。
I部分通过积分来消除稳态误差。
D部分负责响应变化的速度，以防止系统出现颤振。
通过调节这三个部分的参数，可以控制飞行器的响应速度和稳定性。
在进行PID控制时，需要选择合适的PID参数。
通常，这些参数是通过试验和调整来确定的。
首先，需要将PID参数设置为基本值，用于飞行器的控制。
然后，需要根据响应速度和稳定性的要求来调整PID参数。
这个过程需要不断的试验和调整，直到得到最佳的PID参数。

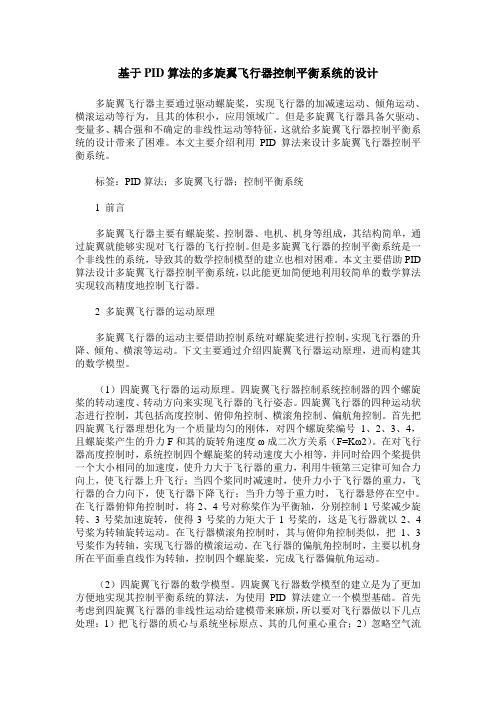

基于PID算法的多旋翼飞行器控制平衡系统的设计多旋翼飞行器主要通过驱动螺旋桨，实现飞行器的加减速运动、倾角运动、横滚运动等行为，且其的体积小，应用领域广。
但是多旋翼飞行器具备欠驱动、变量多、耦合强和不确定的非线性运动等特征，这就给多旋翼飞行器控制平衡系统的设计带来了困难。
本文主要介绍利用PID算法来设计多旋翼飞行器控制平衡系统。
标签：PID算法；多旋翼飞行器；控制平衡系统1 前言多旋翼飞行器主要有螺旋桨、控制器、电机、机身等组成，其结构简单，通过旋翼就能够实现对飞行器的飞行控制。
但是多旋翼飞行器的控制平衡系统是一个非线性的系统，导致其的数学控制模型的建立也相对困难。
本文主要借助PID 算法设计多旋翼飞行器控制平衡系统，以此能更加简便地利用较简单的数学算法实现较高精度地控制飞行器。
2 多旋翼飞行器的运动原理多旋翼飞行器的运动主要借助控制系统对螺旋桨进行控制，实现飞行器的升降、倾角、横滚等运动。
下文主要通过介绍四旋翼飞行器运动原理，进而构建其的数学模型。
（1）四旋翼飞行器的运动原理。
四旋翼飞行器控制系统控制器的四个螺旋桨的转动速度、转动方向来实现飞行器的飞行姿态。
四旋翼飞行器的四种运动状态进行控制，其包括高度控制、俯仰角控制、横滚角控制、偏航角控制。
首先把四旋翼飞行器理想化为一个质量均匀的刚体，对四个螺旋桨编号1、2、3、4，且螺旋桨产生的升力F和其的旋转角速度ω成二次方关系（F=Kω2）。
在对飞行器高度控制时，系统控制四个螺旋桨的转动速度大小相等，并同时给四个桨提供一个大小相同的加速度，使升力大于飞行器的重力，利用牛顿第三定律可知合力向上，使飞行器上升飞行；当四个桨同时减速时，使升力小于飞行器的重力，飞行器的合力向下，使飞行器下降飞行；当升力等于重力时，飞行器悬停在空中。
在飞行器俯仰角控制时，将2、4号对称桨作为平衡轴，分别控制1号桨减少旋转、3号桨加速旋转，使得3号桨的力矩大于1号桨的，这是飞行器就以2、4号桨为转轴旋转运动。
倾转三旋翼垂直起降无人机悬停姿态控制许景辉;马贺;周建峰;田钰强;韩文霆【期刊名称】《农业机械学报》【年(卷),期】2018(049)010【摘要】针对一种倾转三旋翼垂直起降(VTOL)飞行器在悬停状态下的姿态控制问题,设计了一种基于STM32系列微控制器的飞行控制系统.采用十轴组合惯性导航模块实时采集载机平台姿态信息,并结合基于四元数的互补滤波算法进行姿态信息解算.针对无人机姿态控制实时性和精度要求高的特点,采用串级PID控制算法对载机进行悬停状态下的姿态控制.实验结果表明:串级PID控制算法在悬停状态下能够对倾转三旋翼垂直起降飞行器进行快速、稳定、准确的姿态控制,并具有一定的鲁棒性.在横滚角的内环采用PD控制(Kp为8.371,Kd为3.015),外环采用PD控制(Kp为5.1,Kd为1.15);俯仰角的内环采用PD控制(Kp为3.137,Kd为1.6),外环采用PID控制(Kp为3.43,Ki为0.003,Kd为3.97);偏航角采用PI控制(Kp为9.30,Ki 为0.11)时,其悬停状态下具有最优姿态控制效果.研究结果对倾转三旋翼垂直起降飞行器飞行控制的后续研究具有指导作用.【总页数】7页(P16-22)【作者】许景辉;马贺;周建峰;田钰强;韩文霆【作者单位】西北农林科技大学水利与建筑工程学院,陕西杨凌712100;西北农林科技大学旱区农业水土工程教育部重点实验室,陕西杨凌712100;西北农林科技大学水利与建筑工程学院,陕西杨凌712100;密苏里大学食品与生物工程系,哥伦比亚MO 65211;西北农林科技大学水利与建筑工程学院,陕西杨凌712100;西北农林科技大学中国旱区节水农业研究院,陕西杨凌712100【正文语种】中文【中图分类】TP273【相关文献】1.一种倾转四旋翼无人机及其过渡段姿态控制 [J], 沈杨杨;杨忠;张翔;李劲松2.倾转四旋翼无人机垂直起降阶段控制系统研究 [J], 吴江;梁敬;陈诗豪;3.基于倾转翼飞机垂直起降阶段PID姿态控制器设计 [J], 江稳;王琦;高硕;;;4.倾转三旋翼无人机倾转过程转动惯量建模 [J], 邹明虎;张飞5.倾转翼无人机垂直起降段航向控制建模与分析 [J], 任峻萱;王琦;何国毅;刘润芃因版权原因，仅展示原文概要，查看原文内容请购买。
Electronic technology・ 电子技术Electronic Technology & Software Engineering 电子技术与软件工程• 175【关键词】四旋翼姿态控制 PI-PD 控制器 控制效果 参数整定近年来，随着微型系统、微型传感器、惯导技术以及飞行控制等技术的发展，四旋翼飞行器（以下简称四旋翼）引起了人们的广泛关注。
四旋翼是通过改变四个旋翼的转速来调整其在空中的飞行姿态，包括俯仰角θ、横滚角φ、偏航角ψ，从而控制机体水平方向上的运动，因此四旋翼的姿态控制是决定其飞行性能的关键所在。
在工业过程控制和航空航天控制等领域中，PID 控制的应用达到80 %以上，不过由于四旋翼系统的强非线性、惯性和延迟，PID 控制器对四旋翼姿态的调整效果往往出现较多的系统超调量，或者调整时间较长，控制效果并不令人满意。
因此，设计一种能够抑制系统超调量，并且保证系统快速收敛的控制器，可以提高四旋翼系统的稳定性和控制性。
1 PID控制器基本原理PID 控制器结构简单、方便调试，广泛应用于工业生产中。
PID 控制器是根据系统输出的误差值调节系统输出的控制形式，包含比例控制（P ）、积分控制（I ）和微分控制（D ），基于PI-PD 控制器的四旋翼姿态控制文/唐健杰 王鑫其连续PID 控制的结构形式为：（1）其中u(t)为系统输出，Kp 、Ki 、Kd 分别为比例、积分和微分系数，e(t)=y(r)-y(t)为期望值与输出量的差值，即输出误差。
而对于数字控制系统，可将PID 控制器离散化，得到离散PID 的结构形式：（2）其中，为所有误差值累加之和，Δe(t)=e(t)-e(t-1)，等效微分运算。
当期望值在相邻的采样周期保持不变时，y(r)=y(r-1)，Δe(t)=-y(t)+y(t-1)，Δe(t)即为系统输出的变化量。
若基于PID 控制器来对四旋翼的姿态进行调控，参数整定难度较大，调控效果不佳。
