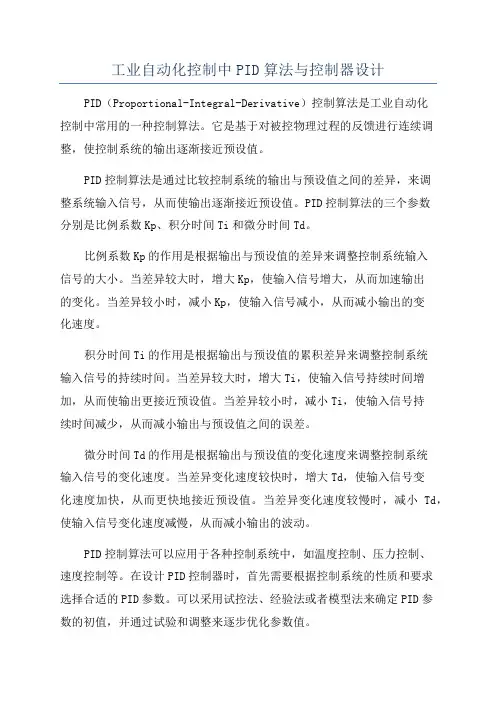

工业自动化控制中PID算法与控制器设计PID（Proportional-Integral-Derivative）控制算法是工业自动化控制中常用的一种控制算法。
它是基于对被控物理过程的反馈进行连续调整，使控制系统的输出逐渐接近预设值。
PID控制算法是通过比较控制系统的输出与预设值之间的差异，来调整系统输入信号，从而使输出逐渐接近预设值。
PID控制算法的三个参数分别是比例系数Kp、积分时间Ti和微分时间Td。
比例系数Kp的作用是根据输出与预设值的差异来调整控制系统输入信号的大小。
当差异较大时，增大Kp，使输入信号增大，从而加速输出的变化。
当差异较小时，减小Kp，使输入信号减小，从而减小输出的变化速度。
积分时间Ti的作用是根据输出与预设值的累积差异来调整控制系统输入信号的持续时间。
当差异较大时，增大Ti，使输入信号持续时间增加，从而使输出更接近预设值。
当差异较小时，减小Ti，使输入信号持续时间减少，从而减小输出与预设值之间的误差。
微分时间Td的作用是根据输出与预设值的变化速度来调整控制系统输入信号的变化速度。
当差异变化速度较快时，增大Td，使输入信号变化速度加快，从而更快地接近预设值。
当差异变化速度较慢时，减小Td，使输入信号变化速度减慢，从而减小输出的波动。
PID控制算法可以应用于各种控制系统中，如温度控制、压力控制、速度控制等。
在设计PID控制器时，首先需要根据控制系统的性质和要求选择合适的PID参数。
可以采用试控法、经验法或者模型法来确定PID参数的初值，并通过试验和调整来逐步优化参数值。
在实际应用中，PID控制算法常常会与其他控制算法相结合，形成复杂的控制系统。
比如，可以将PID控制算法与模糊控制、遗传算法等相结合，以实现更精确、更稳定的控制效果。
总之，PID控制算法是工业自动控制中一种常用的控制算法，它通过连续调整控制系统的输入信号，使系统的输出逐渐接近预设值。
在设计PID控制器时，需要根据控制系统的要求选择合适的参数，并通过试验和调整来优化参数值。

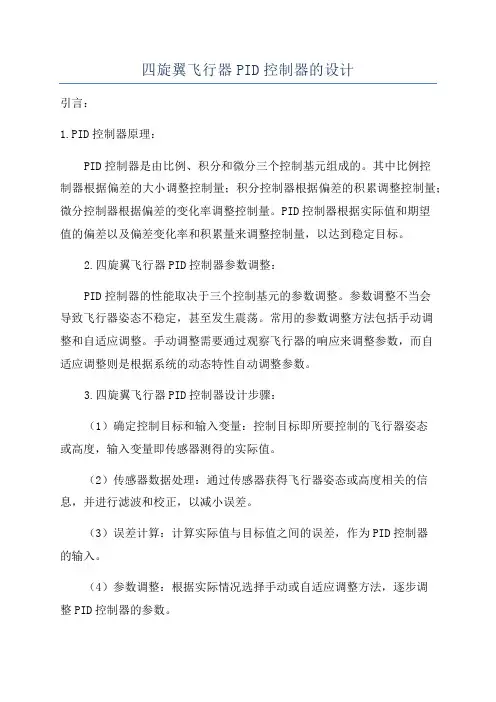

四旋翼飞行器PID控制器的设计引言：1.PID控制器原理：PID控制器是由比例、积分和微分三个控制基元组成的。
其中比例控制器根据偏差的大小调整控制量；积分控制器根据偏差的积累调整控制量；微分控制器根据偏差的变化率调整控制量。
PID控制器根据实际值和期望值的偏差以及偏差变化率和积累量来调整控制量，以达到稳定目标。
2.四旋翼飞行器PID控制器参数调整：PID控制器的性能取决于三个控制基元的参数调整。
参数调整不当会导致飞行器姿态不稳定，甚至发生震荡。
常用的参数调整方法包括手动调整和自适应调整。
手动调整需要通过观察飞行器的响应来调整参数，而自适应调整则是根据系统的动态特性自动调整参数。
3.四旋翼飞行器PID控制器设计步骤：（1）确定控制目标和输入变量：控制目标即所要控制的飞行器姿态或高度，输入变量即传感器测得的实际值。
（2）传感器数据处理：通过传感器获得飞行器姿态或高度相关的信息，并进行滤波和校正，以减小误差。
（3）误差计算：计算实际值与目标值之间的误差，作为PID控制器的输入。
（4）参数调整：根据实际情况选择手动或自适应调整方法，逐步调整PID控制器的参数。
（5）控制量计算：根据误差和PID控制器的参数计算控制量。
（6）控制执行：将控制量传输给四旋翼飞行器的执行机构，使其根据控制量进行相应的动作，以实现飞行器的稳定。
4.PID控制器应用拓展：PID控制器作为一种简单有效的控制方法，广泛应用于四旋翼飞行器以外的许多领域，如汽车、工业控制和机器人等。
在实际应用中，还可以根据具体需求进行改进和优化，比如引入模糊控制或自适应控制等。
结论：四旋翼飞行器PID控制器是实现飞行器姿态和高度控制的关键部件。
通过合适的参数调整和控制策略设计，可以实现飞行器的稳定飞行。
PID 控制器在实际应用中具有广泛的适用性和可拓展性，为飞行器控制提供了一种简单而有效的解决方案。
PID控制器的参数整定及优化设计PID控制器的参数整定一般包括三个部分：比例增益（Proportional Gain），积分时间（Integral Time）和微分时间（Derivative Time）。
这些参数的选择直接影响到控制系统的稳定性和响应速度。
首先，比例增益决定了输入量和误差之间的线性关系，过大的比例增益会导致系统过冲和震荡，而过小的比例增益则会导致响应速度慢。
通常情况下，可以通过试探法或经验法来选择一个适当的比例增益值，再根据实际应用中的需求进行微调。
其次，积分时间决定了积分作用对系统稳态误差的补偿能力，即消除系统的偏差。
过大的积分时间会导致系统响应迟缓和过调，而过小的积分时间则不能有效地消除稳态误差。
一种常用的方法是通过Ziegler-Nichols方法或Chien-Hrones-Reswick方法来确定适当的积分时间。
最后，微分时间决定了微分作用对系统输出量变化率的补偿能力，即消除系统的震荡。
过大的微分时间可能会导致系统过调和震荡，而过小的微分时间则不能有效地补偿系统的变化率。
一般可以通过试探法或经验法来选择一个合适的微分时间值，再根据实际情况进行调整。
除了参数整定，优化设计也是提高PID控制器性能的关键。
常见的优化方法包括模型优化、校正和自适应控制。
模型优化是指根据系统的建模结果，对PID控制器的参数进行优化。
可以通过系统的频域响应或时域响应等方法，确定最佳的参数取值。
校正是通过实时监测系统的输出值和理论值的差异，对PID控制器的参数进行在线调整。
自适应控制是指根据系统的实时状态变化，自动调整PID控制器的参数，使其能够适应不同的工作条件。
综上所述，PID控制器的参数整定及优化设计是提高控制系统性能的重要步骤。
通过适当选择比例增益、积分时间和微分时间，并利用模型优化、校正和自适应控制等方法，可以使PID控制器在不同的工作条件下具有更好的响应速度、稳定性和鲁棒性。

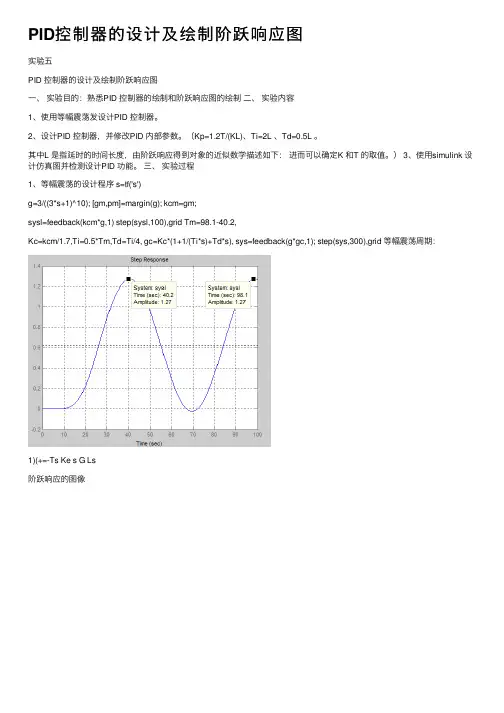

PID控制器的设计及绘制阶跃响应图实验五PID 控制器的设计及绘制阶跃响应图⼀、实验⽬的：熟悉PID 控制器的绘制和阶跃响应图的绘制⼆、实验内容1、使⽤等幅震荡发设计PID 控制器。
2、设计PID 控制器，并修改PID 内部参数。
（Kp=1.2T/(KL)、Ti=2L 、Td=0.5L 。
其中L 是指延时的时间长度，由阶跃响应得到对象的近似数学描述如下：进⽽可以确定K 和T 的取值。
） 3、使⽤simulink 设计仿真图并检测设计PID 功能。
三、实验过程1、等幅震荡的设计程序 s=tf('s')g=3/((3*s+1)^10); [gm,pm]=margin(g); kcm=gm;sysl=feedback(kcm*g,1) step(sysl,100),grid Tm=98.1-40.2,Kc=kcm/1.7,Ti=0.5*Tm,Td=Ti/4, gc=Kc*(1+1/(Ti*s)+Td*s), sys=feedback(g*gc,1); step(sys,300),grid 等幅震荡周期：1)(+=-Ts Ke s G Ls阶跃响应的图像Kc =3.5559 Ti = 1.8700 Td = 0.46752、设计PID控制器PID controller使⽤simulink仿真，仿真图为：注：其时间延时为1s 。
仿真结果即检测结果：实验仿真图形要最终稳定在1附近，否则仿真错误要对PID controller 中参数进⾏修改。
四、实验总结：该实验着重介绍如何设计PID 控制器，⽽在这个过程中最重要的就是其参数的设置。
实验中所涉及到的数据可⽤如下⽅法进⾏确定：控制器类型Kp Ti Td P 0 PI0 PID)/(9.0KL T )/(KL T )/(2.1KL T3.0/L L2L5.0。

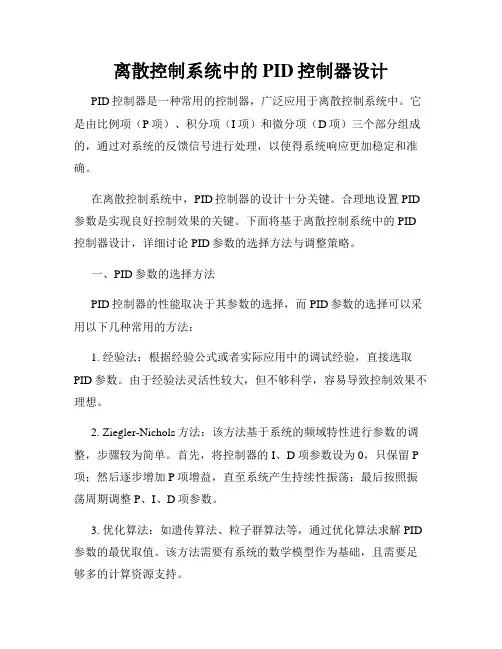

离散控制系统中的PID控制器设计PID控制器是一种常用的控制器，广泛应用于离散控制系统中。
它是由比例项（P项）、积分项（I项）和微分项（D项）三个部分组成的，通过对系统的反馈信号进行处理，以使得系统响应更加稳定和准确。
在离散控制系统中，PID控制器的设计十分关键。
合理地设置PID 参数是实现良好控制效果的关键。
下面将基于离散控制系统中的PID 控制器设计，详细讨论PID参数的选择方法与调整策略。
一、PID参数的选择方法PID控制器的性能取决于其参数的选择，而PID参数的选择可以采用以下几种常用的方法：1. 经验法：根据经验公式或者实际应用中的调试经验，直接选取PID参数。
由于经验法灵活性较大，但不够科学，容易导致控制效果不理想。
2. Ziegler-Nichols方法：该方法基于系统的频域特性进行参数的调整，步骤较为简单。
首先，将控制器的I、D项参数设为0，只保留P 项；然后逐步增加P项增益，直至系统产生持续性振荡；最后按照振荡周期调整P、I、D项参数。
3. 优化算法：如遗传算法、粒子群算法等，通过优化算法求解PID 参数的最优取值。
该方法需要有系统的数学模型作为基础，且需要足够多的计算资源支持。
以上是几种常用的PID参数选择方法，不同的方法适用于不同的情况。
在具体选择过程中，需要从实际需求和系统特点出发，综合考虑，选择适合的方法。
二、PID参数的调整策略PID参数的调整是为了使得控制系统更加稳定和准确，常用的调整策略包括参数整定法和自整定法两种：1. 参数整定法：该方法是根据系统的动态性能指标，通过试探和修正的方式进行PID参数的调整。
常用的动态性能指标包括超调量、调整时间、稳态误差等。
根据实验结果，逐步修正PID参数，直至满足系统的性能要求。
2. 自整定法：自整定法是指采用自适应控制算法，通过系统自身的响应来动态调整PID参数。
常用的自整定算法有基于模型的自整定方法、经验模型自调整控制（EMC）方法等。
PID控制器参数整定设计方案PID控制器是一种常用的控制算法，能够根据反馈信号对控制系统进行自动校正。
PID控制器的参数整定是指确定其比例增益Kp、积分时间Ti和微分时间Td的过程，以达到系统稳定、快速响应和抗干扰能力强的目标。
参数整定的设计方案可以分为经验法、试验法和数学优化法。
其中经验法是基于经验公式或规则进行参数选择，简单易行；试验法是通过实际系统的频率响应或阶跃响应进行参数优化；数学优化法是通过数学模型和数学方法进行参数优化，可以充分利用系统信息，但计算复杂度较高。
一、经验法：1.负载法：保持系统稳定工作，逐步增大比例增益Kp，观察系统是否出现超调或振荡现象，选择合适的Kp值。
2.相位裕量法：通过观察系统频率响应曲线，选取合适的相位裕量来确定Kp和Ti的初值。
3. Ziegler-Nichols法：通过输出曲线中的时间常数和周期来确定Kp和Ti的初值。
二、试验法：1.阶跃响应法：对系统进行单位阶跃输入，观察输出响应曲线，根据超调量和上升时间来确定参数。
2.频率法：通过改变系统输入信号的频率，观察输出幅频特性曲线，选取合适的增益裕量来确定参数。
3.周响应法：对系统进行周期性输入，观察输出响应曲线，根据周期和振幅的变化来确定参数。
三、数学优化法：1.差分演化算法：通过仿真模型进行参数优化，在一定迭代次数内找到使系统性能最优的参数组合。
2.遗传算法：通过模拟自然中的优胜劣汰和基因传递机制，生成一组符合条件的参数，并通过交叉和突变进行进一步优化。
在实际应用中，可以综合使用以上不同的参数整定方法，根据系统特点和需求来确定参数。
同时，还可以考虑使用自适应控制算法，如模糊PID、自适应PID等，根据系统响应实时调整参数，提高控制效果。
需要注意的是，参数整定过程中需要考虑系统的稳定性、稳态误差、响应速度和抗干扰能力等多个指标，并进行合理的权衡。
此外，实际系统中可能存在不确定性或变动性因素，要做好参数调整的适应性和鲁棒性设计。

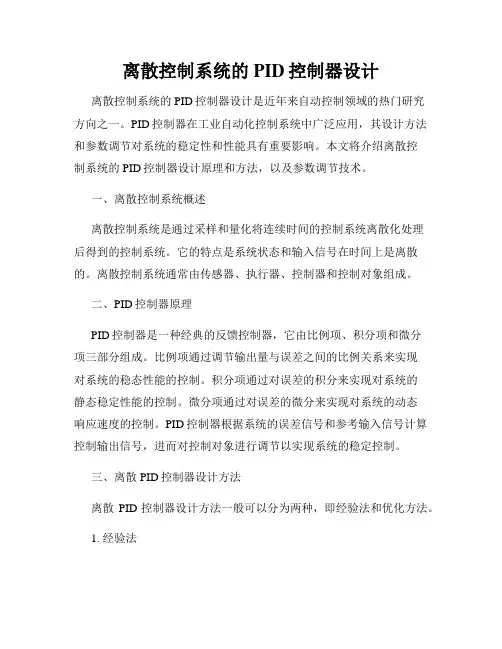

离散控制系统的PID控制器设计离散控制系统的PID控制器设计是近年来自动控制领域的热门研究方向之一。
PID控制器在工业自动化控制系统中广泛应用，其设计方法和参数调节对系统的稳定性和性能具有重要影响。
本文将介绍离散控制系统的PID控制器设计原理和方法，以及参数调节技术。
一、离散控制系统概述离散控制系统是通过采样和量化将连续时间的控制系统离散化处理后得到的控制系统。
它的特点是系统状态和输入信号在时间上是离散的。
离散控制系统通常由传感器、执行器、控制器和控制对象组成。
二、PID控制器原理PID控制器是一种经典的反馈控制器，它由比例项、积分项和微分项三部分组成。
比例项通过调节输出量与误差之间的比例关系来实现对系统的稳态性能的控制。
积分项通过对误差的积分来实现对系统的静态稳定性能的控制。
微分项通过对误差的微分来实现对系统的动态响应速度的控制。
PID控制器根据系统的误差信号和参考输入信号计算控制输出信号，进而对控制对象进行调节以实现系统的稳定控制。
三、离散PID控制器设计方法离散PID控制器设计方法一般可以分为两种，即经验法和优化方法。
1. 经验法经验法是根据系统的经验和启发性规则来设计PID控制器的方法。
常见的经验法包括Ziegler-Nichols方法、Chien-Hrones-Reswick方法和Cohen-Coon方法等。
这些方法通过试验和实际应用经验总结出的规则来确定PID控制器的参数，具有设计简单、操作方便等特点。
2. 优化方法优化方法是通过数学模型和优化算法来设计PID控制器的方法。
常见的优化方法包括遗传算法、粒子群算法和模型预测控制等。
这些方法通过建立系统的数学模型，然后通过优化算法对PID控制器的参数进行优化，以达到最优控制效果。
四、离散PID控制器参数调节技术离散PID控制器的性能很大程度上取决于参数的选择和调节。
常见的离散PID控制器参数调节技术包括试验法、频率域法和模型辨识法。
1. 试验法试验法是通过对系统进行特定的输入信号激励，然后根据系统的频率响应曲线来调节PID控制器的参数。
实验三 PID 控制器设计及其参数整定一、实验目的1) 通过本实验，掌握使用Simulink 仿真设计连续和离散PID 控制器的方法。
2) 掌握对给定控制系统进行PID 控制器参数在线实验工程整定的方法。
二、实验原理PID 控制是最经典、应用最广泛的控制方法，是单回路控制系统主要的控制方法，是其他控制思想的基础。
本实验针对被控对象，选定控制器的调节规律，在控制器的调节规律已经确定的情况下，控制系统的品质主要决定于控制器参数的整定。
1. 连续PID 控制器本实验采用的PID 控制器传递函数为：111()(1)(1)C p d d i i G s K T S T S T S T Sδ=++=++ 或写成：()iC p d K G s K K S S=++ 有,p i d p d iK K K K T T ==其中K p 、K i 、K d 分别为比例系数、积分系数和微分系数；T i 、T d 分别为积分时间常数和微分时间常数；δ为比例度。
控制系统的Simulink 仿真图如图1所示。
连续PID 控制器如图2所示。
根据不同的参数设置，可以得到单纯的比例控制、比例积分控制、比例微分控制以及比例积分微分控制等不同的控制系统。
控制器参数的工程整定实验法，是通过对典型输入响应曲线所得到的特征量，按照动态特性参数法、衰减曲线法、临界比例度法、或经验法中的某一种方法，求得控制器的各个参数，进行工程整定，使系统的性能达到最佳。
图1 控制系统Simulink 仿真图图2 连续PID 控制器Simulink 仿真图2. 离散PID 控制器将描述模拟PID 控制器的微分方程式化为差分方程，即为数字PID 控制算法。
1()(1)()()()kp i di e k e k u k K e k K T e i K T=--=++∑因为上式包含的数字积分项，需要存储过去全部偏差量，而且累加运算编程不太方便，计算量也较大，所以在应用中，通常都是将上式改为增量算法。
控制系统中的PID控制器设计PID控制器是控制系统中常用的一种控制算法，它通过对系统的误差进行反馈调节，使系统的输出稳定在期望值附近。
在本文中，我们将详细讨论PID控制器的设计原理和方法。
一、引言在控制系统中，PID控制器被广泛应用于工业自动化、机器人控制、电力系统等领域。
PID是Proportional、Integral、Derivative的英文缩写，分别表示比例、积分和微分三个控制参数。
二、PID控制器的基本原理PID控制器的基本原理是根据系统的误差信号来调节输出信号，达到对系统进行控制的目的。
具体来说，PID控制器通过以下三个控制参数来决定输出信号：1. 比例项（Proportional）比例项是指根据误差信号的大小直接调节输出信号的大小。
比例增益参数Kp决定了比例项的作用程度，当Kp增大时，输出信号的变化速度更快。
2. 积分项（Integral）积分项是指根据误差信号的累积值来调节输出信号的大小。
积分增益参数Ki决定了积分项的作用程度，当Ki增大时，输出信号对误差的累积值更敏感。
3. 微分项（Derivative）微分项是指根据误差信号的变化率来调节输出信号的大小。
微分增益参数Kd决定了微分项的作用程度，当Kd增大时，输出信号对误差的变化率更敏感。
根据PID控制器的原理，可以得到PID控制器的数学表达式为：u(t) = Kp * e(t) + Ki * ∫e(t)dt + Kd * de(t)/dt其中，u(t)为控制器的输出信号，e(t)为系统的误差信号，Kp、Ki和Kd分别为比例增益、积分增益和微分增益。
三、PID控制器的设计方法PID控制器的设计需要根据具体的控制系统和要求进行调节。
通常的设计方法如下：1. 确定系统模型首先需要了解被控对象的数学模型，包括其输入、输出关系以及参数。
根据系统模型可以确定PID控制器的结构和参数范围。
2. 初始参数设定根据经验或理论分析，给出初始的PID控制器参数。
PID控制器：介绍PID控制器的原理、设计和应用控制系统在我们日常生活中扮演着重要的角色。
无论是在工业自动化、家电、机器人技术还是其他领域，控制系统都是实现稳定和精确控制的关键。
PID控制器是一种常用的控制器，被广泛应用于各种工业和自动化系统中。
本文将介绍PID控制器的原理、设计和应用。
什么是PID控制器？PID控制器是一种基于反馈的控制系统，用于控制运动、过程或其他变量。
PID 是“比例-积分-微分”（Proportional-Integral-Derivative）的缩写，这三个术语指的是PID控制器中使用的三个控制算法。
PID控制器根据当前的反馈信号与预设的设定值之间的差异，计算控制输出，并通过调整控制信号来实现稳定的控制。
PID控制器的原理PID控制器基于三个算法：比例控制、积分控制和微分控制。
下面我们将详细介绍每个算法的原理。
比例控制比例控制是PID控制器的基本控制算法之一。
它根据当前的反馈信号与设定值之间的差异，计算出一个与误差成比例的控制量。
比例控制的公式可以表示为：输出= Kp × 误差其中，Kp是比例增益，用于调整控制量对误差的敏感度。
较大的比例增益将导致更快的响应，但也可能引起振荡和不稳定。
比例控制器的作用是减小误差，使得实际输出逐渐接近设定值。
然而，由于比例控制只考虑当前误差并未考虑过去的误差，因此它无法消除稳态误差。
积分控制积分控制是PID控制器的另一个重要算法。
它考虑误差的累积，并在一段时间内对误差进行积分。
积分控制的公式可以表示为：输出= Ki × ∫ 误差 dt其中，Ki是积分增益，用于调整积分控制的敏感性。
积分控制的作用是消除稳态误差，因为它对误差的积分可以抵消误差的累积。
然而，积分控制也可能导致系统的超调和不稳定。
过高的积分增益会增加系统的振荡风险，从而造成过调和振荡。
微分控制微分控制通常用于减少系统的超调和抑制振荡。
它通过考虑误差变化的速率来改善系统的响应速度。
自适应 PID 控制器的设计及应用在工业生产和自动控制领域中，PID 控制器是一种常用的控制算法。
PID 循环控制器通过比较系统实际输出值和理想输出值之间的差异，并通过调节控制器的输出来达到最终的控制目标。
然而，PID 控制器对于非线性系统和负载变化敏感性较高，需要手动调整参数，调参过程耗时长，因此PID 控制器的应用受到了一定的限制。
自适应 PID 控制器则是一种应对上述问题的解决方案，它采用自适应控制算法，并结合经验模型、神经网络等方法，自动地调整 PID 控制器的参数，从而适应复杂的工业生产和自动控制环境。
接下来我们将探讨自适应 PID 控制器的设计及应用。
自适应 PID 控制器的概念自适应控制理论是 20 世纪上半叶发展起来的一种创新类型控制系统，在自动控制和工业生产领域得到了广泛应用。
自适应控制是一种控制系统，通过及时测量和分析控制对象的响应，结合动态模型和智能算法，实现系统自身结构调整和参数优化的过程。
自适应 PID 控制器是基于 PID 算法的自适应控制系统的一个重要代表。
自适应PID 控制器的基本思想是，根据控制器的响应和控制对象的状态，自动调节 PID 控制器的参数，从而达到最优控制策略。
传统 PID 控制器仅仅考虑了系统误差，而忽略了系统参数变化和环境因素对控制效果的影响，自适应 PID 控制器则是基于这一观察提出的。
自适应 PID 控制器通过监控系统的响应和状态，实时调整 PID 控制器的三个参数，即 P（比例系数）、I（积分系数）和 D（微分系数）系数，以使控制系统更加精确、稳定和动态响应更好。
自适应 PID 控制器的设计自适应 PID 控制器的设计过程可以分为三个步骤：系统建模、参数调整和算法选择。
系统建模：在进行自适应 PID 控制器设计之前，首先需要对控制对象进行建模和测试。
模型建立的主要目的是得到系统的数学模型，从而帮助我们选择合适的自适应控制算法。
参数调整：自适应 PID 控制器有三个参数—— P、I 和 D，我们需要通过实验和模型验证确定这些参数的最优值。
智能控制系统中的PID控制器设计与优化第一章绪论随着科技的不断发展，人类制造出越来越多的机器设备，这些设备需要被控制才能发挥出最大的效力。
PID控制器是机器控制中非常重要的一部分，通过自动调节设备的输出，使其能够在特定条件下工作。
本文将会详细介绍智能控制系统中的PID控制器设计与优化。
第二章 PID控制器的基本原理PID控制器是由比例控制器、积分控制器和微分控制器三部分组成。
比例控制器是指输出与误差成比例，积分控制器是指输出与误差积分成正比，微分控制器是指输出与误差微分成正比。
这三个部分可以组合起来构成PID控制器。
PID控制器的输出可以通过以下公式求得：u(t) = Kp*e(t) + Ki* ∫ e(t)dt + Kd*de(t)/dt其中Kp、Ki、Kd分别是比例系数、积分系数和微分系数，e(t)是误差，de(t)/dt是误差的导数。
PID控制器的作用就是调整参数使误差最小，在理想情况下能够达到稳定状态。
第三章 PID控制器的设计和优化PID控制器的设计要考虑到系统的性质和需求。
比例系数控制系统的响应速度，积分系数控制系统的稳定性和静态误差，微分系数控制系统的超调量和稳定性。
一般来说，先将Kp调到使系统的响应达到要求，再调整Ki和Kd。
优化PID控制器的方法很多，以下是其中几种：1. Ziegler–Nichols法这是一种经典的需要实验的方法。
分别调整Kp、Ki和Kd的值，使系统产生临界振荡。
这时的参数值就是该方法得出的PID控制器的最优参数。
虽然方法简单直观，但是需要对系统做出一些改变，且不适用于所有的PID控制器。
2. 优化算法现在有很多的优化算法可供选择，例如遗传算法、粒子群算法等。
这些算法也需要先对系统进行参数的试探，再根据反馈来对参数进行调整。
这些算法可以对复杂的系统进行优化，但是需要时间和计算资源。
3. 经验公式为了使设计更加简单，一些经验公式也可以用来设计PID控制器。
例如经验公式：“KI=(T1)/Kp”，其中T1是系统的积分时间，Kp是系统的比例增益系数。
自动化控制中的PID控制器设计与实现第一章概述自动化控制是现代工业生产中不可或缺的一个领域，PID控制器是其中的重要组成部分，其作用在于将控制系统的输出根据输入误差进行调整，从而达到控制系统所要求的稳定性和准确性。
在过去的几十年里，PID控制器已经得到广泛的应用，而随着现代自动化技术的不断发展，PID控制器的设计和实现也越来越受到关注。
本文将重点介绍PID控制器的设计和实现方法，帮助读者更好地理解自动化控制中PID控制器的作用，同时也提供一些实用的工具和技巧，使读者能够根据具体应用需求，进行更有效的PID 控制器设计。
第二章 PID控制器的基本理论PID控制器是由比例控制器、积分控制器和微分控制器三部分组成。
比例控制器根据误差信号的值，提供一个与误差成比例的输出信号；积分控制器通过将误差信号的积分值与与时间成比例的一个常数相乘，来产生一个输出信号，可以消除仪表本身的零位偏差；微分控制器根据误差信号的变化率，生成一个与变化率成比例的输出信号，用于消除过冲。
PID控制器的输出信号可以表示为：$$u(t)=K_P e(t)+K_I\int_0^te(\tau)d\tau+K_D\frac{de(t)}{dt}$$其中，$u(t)$是PID控制器的输出信号，$e(t)$是误差信号，$K_P$、$K_I$和$K_D$分别为比例系数、积分系数和微分系数。
第三章 PID控制器设计方法PID控制器的设计一般分为以下几个步骤：1. 确定控制对象首先需要确定控制对象的特性，以便选择合适的控制方式和参数设置。
例如，如果控制对象是一个物理过程，那么需要知道它的惯性、阻尼等参数，以便确定PID控制器的参数。
2. 选择控制方式根据控制对象的特性，选择合适的控制方式，可以选择比例控制、积分控制、微分控制或它们的任意组合。
3. 确定参数确定PID控制器的参数，包括比例系数、积分系数和微分系数。
通常采用试控制法，根据试验数据来确定PID参数。
PID 控制器设计
PID 控制器设计
被控制对象的建模与分析
在脑外科、眼科等手术中，患者肌肉的无意识运动可能会导致灾难性的后果。
为了保证合适的手术条件，可以采用控制系统自动实施麻醉，以保证稳定的用药量，使患者肌肉放松，图示为麻醉控制系统模型。
图1结构框图
被控制对象的控制指标
取τ=0.5，k=10,要求设计PID 控制器使系统调节时间t s ≤8s,超调量σ％不大于15％，并且输出无稳态误差。
控制器的设计
PID 控制简介
PID 控制中的积分作用可以减少稳态误差, 但另一方面也容易导致积分饱和, 使系统的超调量增大。
微分作用可提高系统的响应速度, 但其对高频干扰特别敏感, 甚至会导致系统失稳。
所以, 正确计算控制器的参数, 有效合理地实现 PID 控制器的设计,对于PID 控制器在过程控制中的广泛应用具有重要的理论和现实意义。
在PID 控制系统中, PID 控制器分别对误差信号e （t ）进行比例、积分与微分运算, 其结果的加权和构成系统的控制信号u （t ），送给对象模型加以控制。

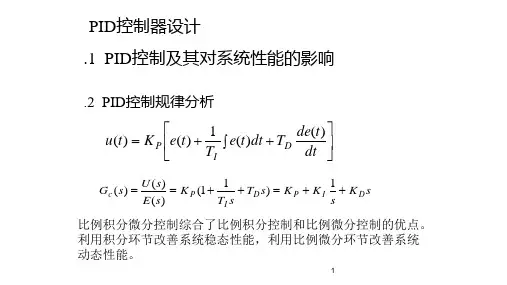

PID 控制器的数学描述为
其传递函数可表示为:
1
1.0)
1.0(++s s k τ
)1.0()15.0(1
2++s s
控制器
人
药物
输入
R(s ) 预期松弛程度 C(s)
实际松弛程度
+
-
从根本上讲, 设计PID 控制器也就是确定其比例系数Kp 、积分系数T i 和微分系数T d , 这三个系数取值的不同, 决定了比例、积分和微分作用的强弱。
控制系统的整定就是在控制系统的结构已经确定、控制仪表和控制对象等处在正常状态的情况下, 适当选择控制器的参数使控制仪表的特性和控制对象的特性相配合, 从而使控制系统的运行达到最佳状态, 取得最好的控制效果。
下面介绍基于MATLAB 的 Ziegler-Nichols 算法PID 控制器设计。
原系统开环传递函数G(s)=)1.0)(15.0)(11.0(10
+++s s s
做原系统零极点图
图2原系统零极点图
根据Ziegler — Nichols整定公式在M文件下编写一个MATLAB函数ziegler_std ( ) 并保存为ziegler_std.m：
function [num,den,Kp,Ti,Td,H]=Ziegler_std (key,vars)
Ti=[ ];Td=[ ];H=[ ];
K=vars(1) ;
L=vars(2) ;
T=vars (3);
a=K*L/T;
if key==1
num=1/a; %判断设计P 控制器
elseif key==2
Kp=0.9/a;Ti=3.33*L; %判断设计PI 控制器
elseif key==3,
Kp=1.2/a;Ti=2*L;Td=L/2; %判断设计PID控制器
end
switch key
case 1
num=Kp;den=1; % P控制器
case 2
num=Kp*[Ti,1];den=[Ti,0]; % PI控制器
case 3 % PID控制器
p0=[Ti*Td,0,0];
p1=[0,Ti,1];p2=[0,0,1];
p3=p0+p1+p2;
p4=Kp*p3;
num=p4/Ti;
den=[1,0];
end
在MATLAB中command window下输入下列语句可得原函数的阶跃响应曲线以及K的值如下：
num=10;den=conv([0.1,1],conv([0.5,1],[1,0.1]));
>> step(num,den);K=dcgain(num,den)
K=100
图3原系统单位阶跃响应曲线
由此可得K=100，L=0.5，T=11.5，从而T KL
=
α=4.3478，可用MATLAB 语言求
出K p ，T i 以及T d 的值如下：
K=100;L=0.50;T=11.5;[num,den,Kp,Ti,Td]=Ziegler_std(3,[K,L,T]) num =
0.0690 0.2760 0.5520 den = 1 0 Kp = 0.2760 Ti = 1 Td = 0.2500
由此得出PID 控制器的三个参数，从而可得PID 控制器传递函数为
)25.01
1(276.0s s G PID
++=，分别作出加入PID 控制器前后控制系统的单位阶
响应曲线：
图4. 未加入PID控制器时系统结构图
图5. 未加入PID控制器时系统单位阶跃响应曲线
图6. 加入PID控制器后系统结构图
图7.加入PID控制器后系统单位阶跃响应曲线
由以上加入PID控制器前后所得系统单位阶跃响应曲线对比知，未加入PID控
t s=55s，加入PID控制器后系统存在较大稳态误差, 且超制器时系统调节时间
调量σ％大于15％，
t=28s,因此所得PID控制器不满足要求,通过不断改变
s
PID控制器各参数最终获得比较满意的效果如下:
图8.改变PID控制器参数后系统结构图
图9.改变PID控制器参数后系统单位阶跃响应曲线
由此知,当将各参数改为K p =4，T i =0.22以及T d =1.2时系统可获得较好的特
性,此时)2.122.01
1(4s s G PID ++
=,由系统单位阶跃响应曲线知,加入此PID 控制器后系统调节时间t s =6.5s, 超调量σ％≈8％，且无稳态误差,而未加入PID 控制器时系统调节时间t s =28s ，由此知,加入此PID 控制器后系统响应速度明显提高,性能得到很大改善，故此PID 控制器满足系统要求。
结论
从系统接入PID 控制器前后的阶跃响应曲线中, 我们可以明显地看到系统性能的改善。
通过这次实习，我深深认识到利用MATLAB 可以实现PID 控制器的离线设计和整定, 并可实现实验室仿真的方便，若用实际电路进行尝试，将费力费时，同时成本也会很高，利用仿真软件很好的克服了这一缺点，可以直接离线设计，给控制系统的设计带来很大的方便，并且一个理想控制器的设计很难一次性设计成功，需要一次次不断改变参数进行尝试，最终才可获得满意的结果。
通过不断的调试,我明白了增大T i 可减小稳态误差,适当增大K p 可缩短调节时间,适当增大T d 可减小超调量。
这次实习使我明白，任何事都要靠自己，只有自己的知识才是真正的知识，这让我在以后的学习生活中有了更好的动力，感谢老师的耐心教导。
参考文献
胡寿松 自动控制原理第五版同步辅导及习题全解 中国矿业大学出版社。
