根据SIMULINK的PID自动控制控制器设计与仿真

基于matlabsimulink的pid控制器设计-回复基于Matlab Simulink的PID控制器设计引言：在自动化控制工程中，PID控制器（Proportional-Integral-Derivative Controller）是一种常见且经典的控制算法。

它通过根据当前误差的大小调整控制器的输出，使得被控对象的反馈变量尽可能地接近期望值。

Matlab Simulink是一个广泛应用于工程和科学领域的仿真软件，它提供了一个直观且交互式的设计平台，可以用于设计、建模和仿真各种控制系统。

本文将详细介绍基于Matlab Simulink 的PID控制器设计的步骤。

第一步：建立模型首先，我们需要建立被控对象的数学模型。

设被控对象的输入信号为u，输出信号为y。

可以通过实验测量或根据系统的物理原理来获得被控对象的传递函数。

传递函数可以表示为：G(s) = Y(s)/U(s)其中，G(s)为被控对象的传递函数，s为复平面上的复数变量。

在Simulink中，可以使用Transfer Fcn或State-Space等模块来表示被控对象。

根据具体情况选择适当的模块，并设置传递函数的系数。

第二步：设计PID控制器在Simulink中，可以使用PID Controller模块来表示一个PID控制器。

PID控制器的输入为误差e和时间变量t，输出为控制信号u。

控制信号u根据以下公式计算：u(t) = Kp * e(t) + Ki * ∫e(t) dt + Kd * de(t)/dt其中，Kp、Ki、Kd分别为比例、积分和微分增益。

选择合适的增益参数是PID控制器设计的关键。

通常，可以通过试验、Ziegler-Nichols 方法或基于频域特性的方法来确定这些增益参数。

第三步：模拟系统响应为了分析和评估PID控制器的性能，我们可以通过仿真系统来模拟系统的响应。

在Simulink中，可以使用Scope或To Workspace等模块来显示被控对象和控制器的输入输出变量。

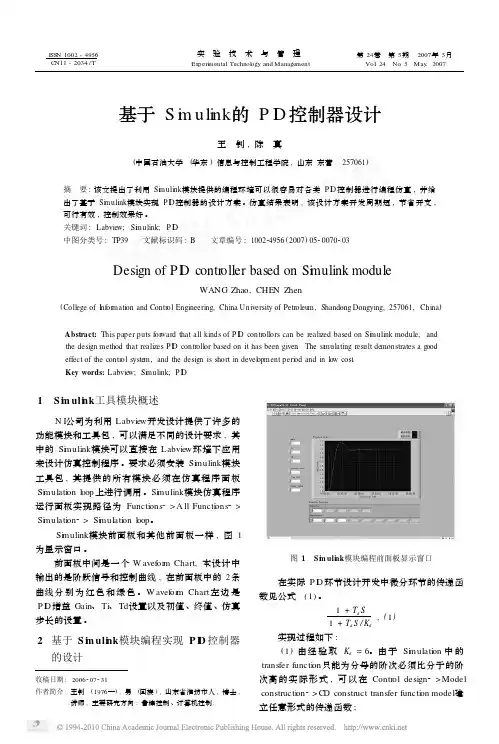

基于S i m uli nk 的P I D 控制器设计王　钊,陈　真(中国石油大学(华东)信息与控制工程学院,山东东营　257061)摘　要:该文提出了利用Si m ulink 模块提供的编程环境可以很容易对各类P I D 控制器进行编程仿真,并给出了基于Si m ulink 模块实现P I D 控制器的设计方案。

仿真结果表明,该设计方案开发周期短,节省开支,可行有效,控制效果好。

关键词:Labvie w;Si m ulink;P I D中图分类号:TP39 文献标识码:B 文章编号:100224956(2007)0520070203Design of PI D contr oller based on Si m ulink moduleWANG Zhao,CHE N Zhen(College of I nfor mati on and Contr ol Engineering,China University of Petr oleu m,Shandong Dongying,257061,China )Abstract:This paper puts f or ward that all kinds of P I D contr oll ors can be realized based on Si m ulink module,and the design method that realizes P I D contr oll or based on it has been given .The si m ulating result de monstrates a good effect of the contr ol syste m,and the design is short in devel opment peri od and in l ow cost .Key words:Labvie w;Si m ulink;P I D收稿日期:2006207231作者简介:王钊(1976—),男(回族),山东省淮坊市人,博士,讲师,主要研究方向:鲁棒控制、计算机控制.1　S i m uli n k 工具模块概述N I 公司为利用Labvie w 开发设计提供了许多的功能模块和工具包,可以满足不同的设计要求,其中的Si m ulink 模块可以直接在Labvie w 环境下应用来设计仿真控制程序。

基于simulink汽车速度控制系统的设计与仿真摘要：目前许多汽车把汽车速度控制系统作为配属设备或选配设备。

汽车装有汽车速度控制系统后，当驾驶员启动这一装置并进行一些简单的设置后，该装置可自动保持某一恒定速度行驶，而不踩油门。

由于电子系统能准确地控制车辆的速度，从而使高速行驶的车辆更加安全、平稳。

在文中，首先对汽车的运动原理进行分析，建立控制系统简化模型，根据研究对象的物理特性建立起汽车速度控制控制系统的微分方程，再将该微分方程进行线性化处理，运用PID控制理论的方法对汽车速度控制控制系统进行分析和控制。

然后对汽车速度控制系统进行设计分析，在已有的模型下，对设计的汽车速度控制系统进行Matlab语言仿真。

关键词：速度控制系统PID控制仿真指导老师签名:Design and Simulation of the vehicle speedcontrol systemStudent name Class:Supervisor:Abstract:At present, many cars make car speed control system as an attachment device or optional equipment. The car is fitted with the motor speed control system, when the driver start the device and make some simple settings, the device can automatically maintain a constant speed, and do not step on the accelerator. Because the electronic system can accurately control the speed of the vehicle, so that the high-speed vehicles more secure, stable.In this paper, the first principle of the movement of automobile is analyzed, establishing control system is simplified model, based on physical characteristics of the research object to establish the vehicle speed control differential equation of the control system, then the differential equation is linearized by using the method of control theory, analyze and control the motor speed control system. Then the design of the vehicle speed control system, the existing model, to design vehicle speed control system simulation language Matlab.Keyword：Speed control system PID control simulationSignature of Supervisor:目录1绪论 (1)1.1选题的依据及课题意义 (1)1.2汽车速度控制研究概况及发展趋势 (1)2速度控制系统的简述 (3)2.1汽车速度控制系统原理 (3)2.2速度控制系统的分类 (3)2.3速度控制系统的基本用途 (4)2.4电子式多功能速度控制系统功能 (4)3系统模型建立及性能分析 (6)3.1汽车受力分析 (6)3.2行驶汽车仿真模型 (7)3.3 动态性能和稳态性能指标 (8)4 PID控制器 (10)4.1 PID控制简述 (10)4.2 PID控制规律 (10)4.3 PID作用分析 (14)5 系统仿真及结果分析 (15)5.1 SIMULINK简介 (15)5.2实验方案选择 (15)5.2.1采用P控制 (15)5.2.2采用PI控制 (20)5.2.3采用PID控制 (22)5.3实验结果分析 (25)总结 (26)参考文献 (27)致谢 (28)1绪论1.1选题的依据及课题意义随着汽车工业和公路运输业的发展，汽车将走进千家万户，驾驶人员非职业化的特点将突出，车辆驾驶的自动化己成为汽车发展的主要趋势。

PID温控系统的设计及仿真毕业论文摘要：本论文针对PID温控系统的设计和仿真展开研究。

首先，介绍了PID控制器的基本原理和工作方式，并分析了PID控制器在温控系统中的应用。

然后，基于MATLAB/Simulink软件，建立了PID温控系统的数学模型，并进行了系统的仿真。

通过对比分析不同PID参数的变化对温度控制系统的影响，最终得到了最优的控制参数。

关键词：PID控制器，温控系统，MATLAB，仿真1.引言温控系统在日常生活中被广泛应用，例如家用温度控制、工业生产过程中的温度控制等。

PID控制器作为一种经典的控制方法，被广泛应用于温控系统中。

本论文旨在设计一个PID温控系统，并通过仿真实验分析不同PID参数对系统性能的影响，从而得到最优的控制参数。

2.PID控制器原理及应用PID控制器是一种反馈控制器，根据控制量与设定值之间的差异来调整输出信号。

它由比例环节、积分环节和微分环节组成，可以有效地抑制温度偏差、提高控制系统的稳定性和精度。

PID控制器在温控系统中的应用十分广泛。

通过对温度传感器采集到的信号进行处理，PID控制器可以实时调整控制系统的输出信号，从而控制温度在设定范围内波动。

PID控制器的参数调整对于系统性能和稳定性具有重要影响。

3.温控系统的数学模型建立基于PID控制器的温控系统可以用数学模型来描述。

以温度T为控制对象，控制量为输出温度U，设定温度为R，PID控制器的输出为Y。

根据温控系统的动力学特性，可以建立如下的数学模型：T * dY(t)/dt = Kp * (R - Y(t)) + Ki * ∫(R - Y(t))dt + Kd * d(R - Y(t))/dt其中Kp为比例系数，Ki为积分系数，Kd为微分系数。

4.温控系统的仿真实验通过MATLAB/Simulink软件，搭建了PID温控系统的仿真模型。

根据数学模型，设定了温度的变化范围和输出的控制参数。

在仿真实验中，通过对比分析不同PID参数的变化对温度控制系统的影响。

simulink仿真pid案例摘要：I.引言- 介绍Simulink软件和PID控制器II.PID控制器原理- PID控制器的基本原理和组成部分- PID控制器在工程中的应用III.Simulink仿真PID案例- 建立PID控制器模型- 设定参数并进行仿真- 分析仿真结果IV.结论- 总结Simulink仿真PID案例的重要性和应用价值正文：I.引言Simulink是一款由MathWorks公司开发的用于模拟和仿真的软件，它可以用于各种领域，如控制系统、信号处理、通信等。

PID控制器是控制系统中常用的一种控制器，它具有结构简单、可靠性高等特点，被广泛应用于工业控制中。

本文将通过一个具体的Simulink仿真PID案例，介绍如何使用Simulink进行PID控制器的仿真。

II.PID控制器原理PID控制器是一种比例-积分-微分（Proportional-Integral-Derivative）控制器，它通过计算控制误差的比例、积分和微分值，得到控制器的输出。

PID控制器由比例单元、积分单元和微分单元三部分组成，其中比例单元用于放大控制误差，积分单元用于消除系统的稳态误差，微分单元用于预测控制误差的变化趋势。

PID控制器在工程中有着广泛的应用，如温度控制、流量控制、位置控制等。

通过调整PID控制器的参数，可以实现对系统的稳定性和响应速度的调节。

III.Simulink仿真PID案例为了演示如何使用Simulink进行PID控制器的仿真，我们建立一个简单的PID控制器模型。

首先，打开Simulink软件，从工具栏中选择“新建模型”，创建一个新的模型。

接下来，从Simulink库中添加以下模块：一个输入模块（用于接收控制信号）、一个比例单元模块、一个积分单元模块和一个微分单元模块。

然后，将这四个模块按照PID控制器的结构连接起来，形成一个完整的PID控制器模型。

在建立好PID控制器模型后，我们需要设定一些参数，如比例系数、积分时间和微分时间等。

基于Simulink的位置式和增量式PID仿真一、实验目的：1、用Matlab的仿真工具Simulink分别做出数字PID控制器的两种算法（位置式和增量式）进行仿真；2、被控对象为一阶惯性环节 D(s) = 1 / (5s+1)；3、采样周期 T = 1 s；4、仿真结果：确定PID相关参数，使得系统的输出能够很快的跟随给定值的变化，给出例证，输入输出波形，程序清单及必要的分析。

二、实验学时：4三、实验原理：（1）列出算法表达式：位置式PID控制算法表达式为：（2）列出算法传递函数：（3）建立simulink模型：（4）准备工作：双击step，将sample time设置为1以符合采样周期 T = 1 s 的要求；选定仿真时间为500。

第一步是先获取开环系统的单位阶跃响应，在Simulink中，把反馈连线、微分器、积分器的输出连线都断开，并将’Kp’的值置为1，调试之后获取响应值。

再连上反馈线，再分别接上微分器、积分器，仿真，调试仿真值。

2、增量式PID：（1）列出算法表达式：增量式PID控制算法表达式为：（2）列出算法传递函数：（3）建立simulink模型：（4）准备工作：双击step，将sample time设置为1以符合采样周期 T = 1 s 的要求；选定仿真时间为500。

第一步是先获取开环系统的单位阶跃响应，在Simulink中，把反馈连线、微分器、积分器的输出连线都断开，并将’Kp’的值置为1，调试之后获取响应值。

再连上反馈线，再分别接上微分器、积分器，仿真，调试仿真值。

四、实验内容：1、位置式：（1）P控制整定仿真运行完毕，双击“scope”得到下图将Kp的值置为0.5，并连上反馈连线。

仿真运行完毕，双击“scope”得到下图效果不理想，再将Kp的值置为0.2，并连上反馈连线。

P控制时系统的单位阶跃响应图如下：（2）PI控制整定（比例放大系数仍为Kp=0.2）经多次输入Ki的值，发现Ki=1时，系统的输出最理想，选定仿真时间，仿真运行，运行元毕后. 双击" Scope " 得到以下结果（3）PID控制整定经多次输入调试，Kd的值置为0.5时，系统能最快地趋向稳定。

ｉ ｎ ｃ ｒ ｅ ａ ｓ ｅ ｄ ｓ ｔ ｕ ｄ ｅ ｎ ｔ ｓ’ｌ ｅ ａ ｒ ｎ ｉ ｎ ｇ ｉ ｎ ｉ ｔ ｉ ａ ｔ ｉ ｖ ｅ ｓ ，ｉ ｍｐ ｒ ｏ ｖ ｅ ｄ ｔ ｈ ｅ ｉ ｒ ｃ ａ ｐ ａ ｂｉ ｌ ｉ ｔ ｙ ｏ ｆ ａ ｎ ａ ｌ ｙ ｚ ｉ ｎｇ ａ ｎ ｄ ｄ ｅ ｓ ｉ ｇ ｎ ｉ ｎ ｇ ｐ ｒ ｏ ｃ ｅ ｓ ｓ ｃ ｏ ｎ ｔ ｒ ｏ ｌ ｓ ｙ ｓ ｔ ｅ ｍｓ ，ａ ｎ ｄ ａ ｃ ｈ ｉ ｅ ｖ ｅ ｄ ｇ ｏ ｏ ｄ ｔ ｅ ａ ｃ ｈ ｉ ｎ ｇ ｅ ｆ ｆ ｅ ｃ ｔ ． Ｋｅ ｙ ｗｏｒ ｄｓ：Ｓ ｉ ｍｕ ｌ ｉ ｎ ｋ；Ｐ Ｉ Ｄ ｃ ｏ ｎ ｔ ｒ ｏ ｌ ；Ｐｒ ０ ｃ ｅ ｓ ｓ Ｃｏ ｎ ｔ ｒ ｏ ｌ Ｓ ｙ ｓ ｔ ｅ ｍ
Ｇ ＡＯ Ｊ ｕ ｅ
（ Ｃ ｏ ｌ ｌ ｅ ｇ ｅ ｏ ｆ Ｅ ｌ ｅ ｃ ｔ ｉ ｒ ｃ ａ ｎ ｄ Ａ ｕ ｔ ｏ ｍ ａ ｔ ｉ ｃ Ｅ ｎ ｇ ｉ ｎ ｅ ｅ ｉ ｒ ｎ ｇ ， Ｃ ｈ ａ ｎ ｇ ｓ ｈ ｕ Ｉ ｎ ｓ ｔ ｉ ｔ ｕ ｔ ｅ ｏ ｆ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ，
高 珏
（ 常 熟理 工 学电 气与 自动化 工程 学院 ，江 苏 常 熟 ２ １ ５ ５ ０ ０ ）

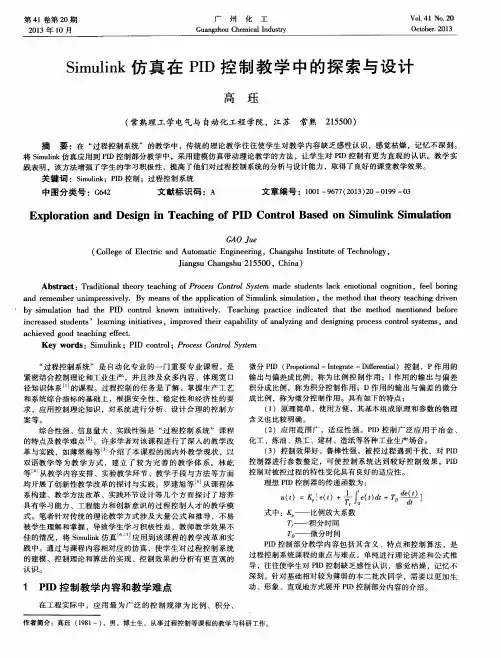

摘 要 ：在 “ 过程控制系统”的教学中，传统的理论教学往往使学生对教学内容缺乏感性认识 ， 感觉枯燥，记忆不深刻。
将Ｓ ｉ ｍ ｕ ｌ ｉ ｎ ｋ仿真应用 到 Ｐ Ｉ Ｄ控制部分教学 中 ，采用建模仿真带动理 论教学 的方法 ，让学生 对 Ｐ Ｉ Ｄ控制 有更为直 观的认识 。教 学实 践表 明，该方 法增 强了学生 的学 习积极性 ，提高 了他们对过程控制 系统的分析与设计能力 ，取得 了良好 的课堂教学效果 。

Matlab simulink PID Controller PID控制器模拟连续或离散时间的PID控制器库连续,离散说明在Simulink模型实现一个连续或离散时间控制器(PID,PI,PD,P,I)。

PID控制器的增益就是可调的手动或自动方式。

自动调整需要Simulink控制设计软件(PID调谐器或SISO设计工具)。

PID Controller block块的输出就是输入的加权总与的信号,输入信号的积分,与输入信号的导数。

权重比例,积分与微分增益参数。

一阶极点滤波器的微分动作。

PID Controller模块的配置选项包括:控制器的类型(PID,PI,PD,P,或我)控制器形式(并行或理想)时域(连续或离散)初始条件与复位触发输出饱与的限制,并内置抗饱与机制无波动地控制传输的信号跟踪与多回路控制在一个公共执行方式中,PID控制器块的前馈路径中的反馈环路工作:块的输入端通常就是一个误差信号,这就是一个参考信号与所述系统的输出之间的差异。

对于两个输入的块,允许给定值的加权,请参阅PID Controller (2 DOF))块。

您可以生成代码来实现您的控制器可以使用任何Simulink的数据类型,包括定点数据类型。

(代码生成需要Simulink编码器软件定点的实现需要定点工具箱)。

对于一些应用程序的PID Controller块的例子来说明,请参阅下面的仿真演示::使用PID控制器的抗饱与控制手动无波动控制传输与PID控制数据类型支持PID Controller模块接受Simulink软件支持的任何数值数据类型,包括定点数据类型的实际信号。

Simulink文档了解更多信息,请参见Data Types Supported by Simulink参数下表总结了PID Controller 模块参数,访问模块参数对话框。

课题参数Choose controller form and type、选择控制器形式与类型。

实验二PID调节器实验内容：SIMULINK建模仿真学生信息：自动化提交日期：2023年5月28日报告内容：PID调节器一、实验目的1．掌握仿真系统参数设置及子系统封装技术；2．分析PID调节器各参数对系统性能的影响。

二、实验设备1．计算机1台2．MATLAB 7.X软件1套。

三、实验原理说明1．建立新的simulink模块编辑界面，画出如图1所示的模块图。

对应的增益参数分别设为P和I，左击选中全部框图，右击菜单选择“creat subsystem”，变为图2。

图1：图2：2．右击图2中间的框图“Subsystem”，在右击的菜单中选择“Mask Subsystem”，出现下图。

先直接输入disp('PI调节器')，给待封装的子系统命名。

3．选择“Parameters”进行参数设置，点击按钮，添加参数，此参数必须与上文设置的参数对应，否则无效，如下图所示。

4．点击OK，完成子系统的封装。

双击PI调节器模块，出现参数设定对话框如下，可以进行参数调节。

四、实验步骤1．从continue模块集中拉出Derivative、Integrator以及从Math Operations模块集中拉出Gain模块，设计PID调节器，对PID调节器进行封装；2．建立Simulink原理图如下：3．双击PID调节器模块，调整调节器的各参数。

五、实验要求分析调节器各参数对系统性能的影响，撰写实验报告：1．P调节将PID调节器的积分增益和微分增益改为0，使其具有比例调节功能，对系统进行纯比例调节。

调整比例增益（P=0.5，2，5），观察响应曲线的变化。

图1 P=0.5时的阶跃信号及其响应图2 P=2时的阶跃信号及其响应图3 P=5时的阶跃信号及其响应P增大，系统在稳定时的静差减少。

2．PD调节调节器的功能改为比例微分调节，调整参数（P=2，D=0.1，0.5，2，5），观测系统的响应曲线。

图4 P=2，D=0.1时的阶跃信号及其响应图5 P=2，D=0.5时的阶跃信号及其响应图6 P=2，D=2时的阶跃信号及其响应图7 P=2，D=5时的阶跃信号及其响应D增大，系统将会快速收敛，同时系统静差会增大。

基于MATLABSimulink的控制系统设计与仿真控制系统设计是现代工程领域中至关重要的一部分，它涉及到对系统动态特性的分析、建模、控制器设计以及系统性能评估等方面。

MATLAB Simulink作为一款强大的工程仿真软件，在控制系统设计与仿真领域有着广泛的应用。

本文将介绍基于MATLAB Simulink的控制系统设计与仿真过程，包括系统建模、控制器设计、性能评估等内容。

1. 控制系统设计概述控制系统是通过对被控对象施加某种影响，使其按照既定要求或规律运行的系统。

在控制系统设计中，首先需要对被控对象进行建模，以便进行后续的分析和设计工作。

MATLAB Simulink提供了丰富的建模工具和仿真环境，可以帮助工程师快速准确地建立系统模型。

2. 系统建模在MATLAB Simulink中，可以利用各种不同的模块来构建系统模型，如传感器、执行器、控制器等。

通过简单拖拽这些模块并连接起来，就可以构建出完整的系统结构。

同时，Simulink还支持连续系统和离散系统的建模，可以方便地进行时域和频域分析。

3. 控制器设计控制器是控制系统中至关重要的一部分，它根据系统反馈信息对输出信号进行调节，以实现对被控对象的精确控制。

在MATLAB Simulink中，可以使用各种不同类型的控制器设计工具，如PID控制器、状态空间反馈控制器等。

通过这些工具，工程师可以快速设计出符合系统要求的控制器。

4. 性能评估在完成控制器设计后，需要对系统性能进行评估。

MATLAB Simulink提供了丰富的仿真功能，可以对系统进行动态响应、稳定性、鲁棒性等方面的评估。

通过仿真结果，工程师可以及时发现问题并进行调整优化。

5. 实例分析为了更好地说明基于MATLAB Simulink的控制系统设计与仿真过程，我们以一个温度控制系统为例进行分析。

首先建立被控对象的数学模型，然后设计PID控制器，并利用Simulink进行仿真验证。

最后根据仿真结果对系统性能进行评估，并进行必要的调整。

MATLAB、Simulink 实现 PID 设计简介PID 控制器是工业控制系统的重要组成部分，也是控制系统设计中常用的一种控制器。

PID 控制器具有调节范围广、响应速度快等优点，因此被广泛使用。

在MATLAB 和 Simulink 中，实现 PID 控制器非常简单，通过 GUI 工具箱可以快速配置与调整参数。

本文将重点介绍 PID 控制器的基本原理与实现方法，同时将介绍如何在MATLAB 和 Simulink 中完成 PID 控制器的设计与仿真。

PID 控制器基本原理PID 控制器是由比例（P）、积分（I）、微分（D）三个控制模块组成的一种控制器。

三个模块的输出信号叠加后作为输入信号送入被控对象，从而实现对被控对象的精确控制。

PID 控制器的输出由如下公式计算：u(t) = Kp * e(t) + Ki * ∫e(t)dt + Kd * de/dt其中，Kp、Ki、Kd 分别为比例系数、积分系数、微分系数，e(t) 为误差信号，de/dt 为误差变化速率，∫e(t)dt 是误差信号的积分。

比例模块对误差信号进行放大、积分模块处理误差随时间的累积、微分模块处理误差信号的变化率，三个模块合起来实现了 PID 控制器的控制目标。

MATLAB 中实现 PID 控制器在 MATLAB 中，使用pid函数创建 PID 控制器对象：Kp = 1;Ki = 0.5;Kd = 0.1;pidCtrl = pid(Kp, Ki, Kd);调用pidCtrl.OutputLimits函数可以设置 PID 控制器输出值的上下限。

接下来，可以通过step函数模拟 PID 控制器输出信号，并将其与被控对象进行比较。

例如：sys = tf([1], [121]);t = 0:0.1:10;u = step(pidCtrl, sys, t);figure;plot(t, u);上述代码中，tf函数用于创建被控对象，t为时间序列，step函数调用 PID 控制器对象，并模拟其输出信号。

基于matlabsimulink的pid控制器设计1.引言1.1 概述概述部分：PID控制器是一种常用的控制算法，它通过不断地调整系统的输出来使其尽量接近所期望的目标值。

在工业控制领域，PID控制器被广泛应用于各种工艺过程和自动化系统中。

本文将以MATLAB/Simulink为工具，探讨基于PID控制器的设计方法。

PID控制器以其简单易实现、稳定性好的特点，成为许多控制系统的首选。

在文章的正文部分，我们将对PID控制器的基本原理进行详细介绍，并结合MATLAB/Simulink的应用，展示如何使用这一工具来设计和实现PID控制器。

在控制系统设计中，PID控制器通过测量系统的误差，即期望输出值与实际输出值之间的差异，并根据三个控制参数：比例项（Proportional）、积分项（Integral）和微分项（Derivative）来调整系统的输出。

比例项控制系统的响应速度，积分项消除系统的稳态误差，微分项抑制系统的震荡。

MATLAB/Simulink作为一款功能强大的仿真软件，提供了丰富的控制系统设计工具。

它不仅可以帮助我们直观地理解PID控制器的工作原理，还可以实时地模拟和分析系统的响应。

通过使用MATLAB/Simulink，我们可以轻松地进行PID控制器参数调整、系统性能评估和控制算法的优化。

总之，本文旨在介绍基于MATLAB/Simulink的PID控制器设计方法，通过理论介绍和实例演示，帮助读者深入理解PID控制器的原理和应用，并为读者在实际工程项目中设计和实施PID控制器提供参考。

在结论部分，我们将总结所得结论，并对未来进一步研究的方向进行展望。

文章结构部分的内容可以描述文章的整体架构和各个部分的内容大纲。

以下是对文章1.2部分的内容补充:1.2 文章结构本文主要由以下几个部分构成：第一部分是引言部分，包括概述、文章结构和目的等内容。

在概述中，将简要介绍PID控制器在自动控制领域的重要性和应用背景。

基于MATLABSimulink的控制系统建模与仿真实践控制系统是现代工程领域中一个至关重要的研究方向，它涉及到对系统的建模、分析和设计，以实现对系统行为的控制和调节。

MATLAB Simulink作为一款强大的工程仿真软件，在控制系统领域有着广泛的应用。

本文将介绍基于MATLAB Simulink的控制系统建模与仿真实践，包括建立系统模型、进行仿真分析以及设计控制算法等内容。

1. 控制系统建模在进行控制系统设计之前，首先需要建立系统的数学模型。

MATLAB Simulink提供了丰富的建模工具，可以方便快捷地搭建系统模型。

在建模过程中，可以利用各种传感器、执行器、控制器等组件来描述系统的结构和功能。

通过连接这些组件，并设置其参数和初始条件，可以构建出一个完整的系统模型。

2. 系统仿真分析建立好系统模型后，接下来就是进行仿真分析。

MATLABSimulink提供了强大的仿真功能，可以对系统进行各种不同条件下的仿真实验。

通过改变输入信号、调节参数值等操作，可以观察系统在不同工况下的响应情况，从而深入理解系统的动态特性和性能指标。

3. 控制算法设计在对系统进行仿真分析的基础上，可以针对系统的性能要求设计相应的控制算法。

MATLAB Simulink支持各种常见的控制算法设计方法，如PID控制、状态空间法、频域设计等。

通过在Simulink中搭建控制算法，并与系统模型进行联合仿真，可以验证算法的有效性和稳定性。

4. 系统优化与调试除了基本的控制算法设计外，MATLAB Simulink还提供了优化工具和调试功能，帮助工程师进一步改进系统性能。

通过优化算法对系统参数进行调整，可以使系统响应更加迅速、稳定；而通过调试功能可以检测和排除系统中可能存在的问题，确保系统正常运行。

5. 实例演示为了更好地说明基于MATLAB Simulink的控制系统建模与仿真实践，接下来将通过一个简单的倒立摆控制系统实例进行演示。

题目：基于MATLAB/Simulink的PID控制系统的设计与仿真班级：姓名：学号：2010年6月基于MATLAB/Simulink的PID控制系统的设计与仿真摘要:介绍了基于Ziegler- Nichols整定方法的PID 控制器设计, 给出了基于MATLAB和Simulink的实现方法和仿真。

仿真结果表明, 此算法设计的PID 控制器有良好的性能指标。

1 控制对象建模1.1 PID 控制系统的建模PID(Proportional，Integral and Differemial)控制器是一种基于“过去”，“现在”和“未来”信息估计的简单算法。

常规PID控制系统原理框图如下图所示，系统主要由PID 控制器和被控对象组成。

作为一种线性控制器，它根据给定值rin(t)与实际输出值yout(t)构成控制偏差e(t)，将偏差按比例、积分、和微分通过线性组合构成控制量u(t)，对被控对象进行控制。

PID控制系统原理图PID 控制器的数学描述为:其传递函数可表示为:PID控制器各校正环节的作用如下：1．比例环节：成比例地反映控制系统的偏差信号e(t)，偏差一旦产生，控制器立即产生控制作用，以减少偏差。

2．积分环节：主要用于消除静差，提高系统的无差度。

积分作用的强弱取决于积分时间常数Ti，Ti越大，积分作用越弱，反之越强。

3．微分环节：反映偏差信号的变化趋势(变化速率)，并能在偏差信号变得太大之前，在系统中引入一个有效的早期修正信号，从而加快系统的动作速度，减少调节时间。

从根本上讲，设计 PID 控制器也就是确定其比例系数K p、积分系数Ti 和微分系数Td , 这三个系数取值的不同，决定了比例、积分和微分作用的强弱。

控制系统的整定就是在控制系统的结构已经确定、控制仪表和控制对象等处在正常状态的情况下, 适当选择控制器的参数使控制仪表的特性和控制对象的特性相配合, 从而使控制系统的运行达到最佳状态, 取得最好的控制效果。

利用Simulink搭建PID控制系统模型及分析——201706527曾庆松在参考了《过程控制系统》一书中PID调节原理相关章节的基础上，利用Matlab的Simulink仿真器搭建PID控制系统模型，并进行仿真，对PID控制器的三个参数Kp，Ki，Kd与控制性能（稳态误差，上升时间，峰值时间，调节时间，超调量等）之间的关系进行分析，其完整过程如下。

一、搭建模型搭建好的PID控制系统模型如图1所示,其中输入为阶跃响应，被控对象为二阶惯性环节。

其输出响应曲线如图2所示。

图 1 PID控制系统模型图2系统输出响应曲线二、参数对性能影响的分析1、Kp的影响。

图 3 调整Kp时输出响应曲线的变化从图中可以看出对于一个已经设计好的PID控制器，当Kp的值变小时系统的峰值时间、上升时间变长，超调量增加，甚至造成系统不稳定；而当Kp的值变大时则会造成系统震荡加剧。

2、Ki的影响。

图 4 调整Ki时输出响应曲线的变化从曲线的变化情况可以看出，当Ki的值变大时将导致系统产生减幅震荡，Ki过小时又会使系统的稳态误差增大。

3、Kd的影响。

图 5 调整Kd时输出响应曲线的变化从输出响应曲线的变化情况来看，当Kd的值减小时系统的超调量明显增加，调节时间、上升时间等参数也受到影响；当Kd的值增加时系统的调节时间大大增加，并且稳态误差较大，系统反应速度满且调节效果很差。

三、总结1、比例增益Kp的作用比例控制是一种最简单的控制方式。

其控制器的输出与输入误差信号成比例关系。

增大Kp就等于加大系统的开环增益，结果导致系统剧烈震荡甚至不稳定。

2、积分时间Ki的作用在积分控制中，控制器的输出与输入误差信号的积分成正比关系，所以主要用于消除静差，提高系统的无差度。

增大Ki将造成系统稳定性下降，直到出现发散的震荡过程。

3、微分时间Kd的作用在微分控制中，控制器的输出与输入误差信号的微分（即误差的变化率）成正比关系。

所以微分控制可以减小超调量，克服振荡，使系统的稳定性提高，同时加快系统的动态响应速度，减小调节时间，从而改善系统的动态性能。

实验四：基于Simulink 的控制系统仿真实验目的1． 掌握MATLAB 软件的Simulink 平台的基本操作； 2． 能够利用Simulink 平台研究PID 控制器对系统的影响；实验原理PID （比例-积分-微分）控制器是目前在实际工程中应用最为广泛的一种控制策略。

PID 算法简单实用，不要求受控对象的精确数学模型。

1．模拟PID 控制器典型的PID 控制结构如图1所示。

`图1 典型PID 控制结构 连续系统PID 控制器的表达式为()()()()tp I Dde t x t K e t K e d K dt ττ=++⎰ （1）式中，P K ,IK 和DK 分别为比例系数，积分系数和微分系数，分别是这些运算的加权系数。

对式（7-21）进行拉普拉斯变换，整理后得到连续PID 控制器的传递函数为1()(1)I C P D P D I K G s K K s K T s s T s =++=++ （2）显然P K ,IK 和DK 这3个参数一旦确定（注意/,/I P I D D PT K K T K K ==），PID 控制器的性能也就确定下来。

为了避免微分运算，通常采用近似的PID 控制器，气传递函数为1()(1)0.11D C P I D T s G s K T s T s =+++ （3）实验过程PID 控制器的P K ,I K 和D K 这3三个参数的大小决定了PID 控制器的比例，积分和微分控制作用的强弱。

下面请通过一个直流电动机调速系统，利用MA TLAB 软件中的Simulink 平台，使用期望特性法来确定这3个参数的过程。

并且分析这3个参数分别是如何影响控制系统性能的。

【问题】某直流电动机速度控制系统如图2所示，采用PID 控制方案，使用期望特性法来确定P K ,IK 和DK 这3三个参数。

期望系统对应的闭环特征根为：-300，-300，-30+j30和-30-j30。

请建立该系统的Simulink 模型，观察其单位阶跃响应曲线，并且分析这3个参数分别对控制性能的影响。

实验报告课程名称：MATLAB语言与控制系统仿真实验项目：fID控制系统的Simulink仿真分析—专业班级：学号: 姓名:指导教师：日期:机械工程实验教学中心注：1、请实验学生及指导教师实验前做实验仪器设备使用登记； 2 、请各位学生大致按照以下提纲撰写实验报告，可续页；3 、请指导教师按五分制(优、良、中、及格、不及格)给出报告成绩; 4、课程结束后，请将该实验报告上交机械工程实验教学中心存档。

、实验目的和任务1 .掌握PID 控制规律及控制器实现。

2•掌握用Simulink 建立PID 控制器及构建系统模型与仿真方法。

、实验原理和方法种线性控制器，它根据给定值与实际输出值构成控制偏差。

PID 控制规律写成传递函数的形式为K式中，K P 为比例系数；K i 为积分系数；K d 为微分系数；T i-为积分时间常数; K iKT d 」为微分时间常数；简单来说，PID 控制各校正环节的作用如下:K p(1) 比例环节：成比例地反映控制系统的偏差信号， 偏差一旦产生，控制器立即产 生控制作用，以减少偏差。

(2) 积分环节：主要用于消除静差，提高系统的无差度。

积分作用的强弱取决于积 分时间常数T ，T i 越大，积分作用越弱，反之则越强。

(3) 微分环节：反映偏差信号的变化趋势(变化速率)，并能在偏差信号变得太大 之前，在系统中引入一个有效的早期修正信号，从而加快系统的动作速度，减少调在模拟控制系统中，控制器中最常用的控制规律是PID 控制。

PID 控制器是 G(s)E(s) U(s)K p (11 T i ST d S) K pKi s节时间。

三、实验使用仪器设备（名称、型号、技术参数等）计算机、MATLA软件四、实验内容（步骤）1、在MATLAB^令窗口中输入“ simulink ”进入仿真界面。

2、构建PID 控制器：（1）新建Simulink 模型窗口（选择“ File/New/Model ”）,在Simulink Library Browser中将需要的模块拖动到新建的窗口中，根据PID控制器的传递函数构建出如下模型：各模块如下：Math Operations 模块库中的Gain模块，它是增益。
