第一部分通信电源系统基本原理一、通信电源综述1、概述通信电源系专指对通信主机直接供电的电源。
对通信电源的基本要求是安全、可靠、不间断和低杂音。
通信主机设备可概括分为交流供电的通信设备和直流供电的通信设备，因此通信电源也有交流不间断供电和直流不间断供电两大系统，两大系统的不间断供电，是靠蓄电池储备的能源来保证的。
程控交换、光通信、微波通信、移动通信设备均属直流供电的通信设备，而卫星地球站设备则属于交流供电的通信设备。
目前直流供电的通信设备占大部分。
通信电源系统的这两类电源又可划分为三级：第一级保证能源提供；第二级保证不间断供电；第三级为主机提供多电压多品种的电源。
2、通信整流器的主要性能要求在通信电源系统两大类中由于整流器处于不同的级上整流器的要求也不同。
这里主要对第二级直流不间断电源设备中的整流模块性能要求作一介绍。
2.1直流输出及调节范围整流器的作用是将交流转换成直流对电池及并在一起的负载供电。
其直流输出电压主要应符合电池浮充、均充、初充的要求。
2.2 静态稳压精度稳压精度是指输入交流电压和负载电流扰动时，在浮充和均充电压范围内，输出电压偏差的百分数。
整流器的稳压精度要求也是针对电池的要求来的，因为稳压精度低，无异于浮充电压设置值的不准确。
2.3 整流器输出限流和电池充电限流整流器输出限流和电池充电限流是两个独立的限流功能，整流器的输出限流是对整流器的保护，而电池充电限流是对电池的保护。
2.4 输出杂音电压整流器的输出电压中除了直流成分外，还存在一定分量的交流成分，称之为杂音电压噪音电压。
它们对通话质量或电子电路的工作有一定的影响。
衡量这些杂音电压的影响常采用衡重杂音、峰峰杂音、宽频杂音和离散杂音来表示。
2.5 功率限制整流器功率限制（恒功率输出特性），有利于以较小设计功率满足实际使用需要。
对48V 系统，以最大限流值作为额定电流，以57V作为额定电压，以二者的乘积作为额定功率值比较经济合理。

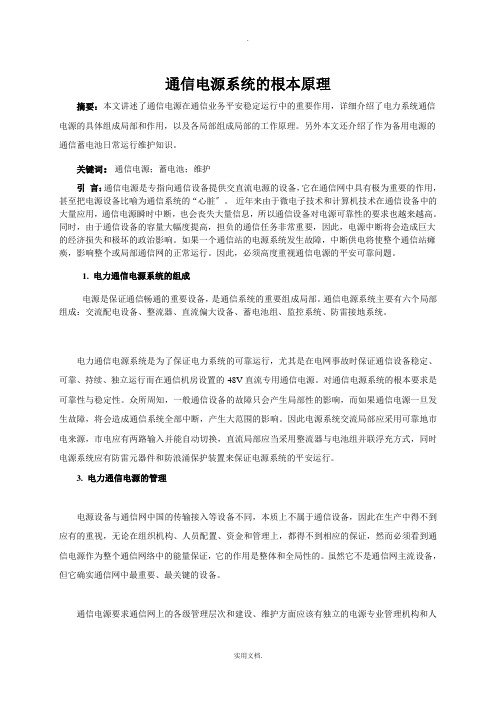

通信电源系统的根本原理摘要：本文讲述了通信电源在通信业务平安稳定运行中的重要作用，详细介绍了电力系统通信电源的具体组成局部和作用，以及各局部组成局部的工作原理。
另外本文还介绍了作为备用电源的通信蓄电池日常运行维护知识。
关键词：通信电源；蓄电池；维护引言：通信电源是专指向通信设备提供交直流电源的设备，它在通信网中具有极为重要的作用，甚至把电源设备比喻为通信系统的“心脏〞。
近年来由于微电子技术和计算机技术在通信设备中的大量应用，通信电源瞬时中断，也会丧失大量信息，所以通信设备对电源可靠性的要求也越来越高。
同时，由于通信设备的容量大幅度提高，担负的通信任务非常重要，因此，电源中断将会造成巨大的经济损失和极坏的政治影响。
如果一个通信站的电源系统发生故障，中断供电将使整个通信站瘫痪，影响整个或局部通信网的正常运行。
因此，必须高度重视通信电源的平安可靠问题。
1. 电力通信电源系统的组成电源是保证通信畅通的重要设备，是通信系统的重要组成局部。
通信电源系统主要有六个局部组成：交流配电设备、整流器、直流偏大设备、蓄电池组、监控系统、防雷接地系统。
电力通信电源系统是为了保证电力系统的可靠运行，尤其是在电网事故时保证通信设备稳定、可靠、持续、独立运行而在通信机房设置的-48V直流专用通信电源。
对通信电源系统的根本要求是可靠性与稳定性。
众所周知，一般通信设备的故障只会产生局部性的影响，而如果通信电源一旦发生故障，将会造成通信系统全部中断，产生大范围的影响。
因此电源系统交流局部应采用可靠地市电来源，市电应有两路输入并能自动切换，直流局部应当采用整流器与电池组并联浮充方式，同时电源系统应有防雷元器件和防浪涌保护装置来保证电源系统的平安运行。
3. 电力通信电源的管理电源设备与通信网中国的传输接入等设备不同，本质上不属于通信设备，因此在生产中得不到应有的重视，无论在组织机构、人员配置、资金和管理上，都得不到相应的保证，然而必须看到通信电源作为整个通信网络中的能量保证，它的作用是整体和全局性的。
通信集中供电方式电源系统的组成介绍采用集中供电方式电源系统的组成框图如下图所示。
该系统由交流供电系统、直流供电系统、接地系统和集中监控系统等组成。
▲集中供电方式电源系统组成1、交流供电系统通信电源的交流供电系统包括变电站、油机发电机、通信逆变器和交流不间断电源（ＵＰＳ）。
电信局一般都由高压电网供电。
为提高供电可靠性，重要通信枢纽从两个变电站引入两路高压电源，一路主用，另一路备用。
电信局内通常设有降压变电室，室内装有降压变压器和高、低压配电屏，通过这些设备把高压电源（一般为１０ｋＶ）变为低压电源（三相３８０Ｖ），供整流设备和照明设备、空调装置等附属设备使用。
在高层通信大楼中，为缩短低电供电线路，降压变电站可设在主楼内。
此时，电力变压器应选用干式变压器，配电设备中的高压开关应选用室内高压真空断路器。
为保证不间断供电，电信局内一般配有自动油机发电机组。
当市电中断时，油机发电机自动起动。
因自备发电成本高于市电，在有市电的情况下都应由市电供电。
市电和油机发电机的转换由低压交流配电屏完成。
低压交流配电屏还要将低压交流电分别送至整流器、照明设备和空调装置。
此外它还具有监测、报警功能，能监测交流电压和电流的变化，当市电中断或电压发生较大变化时，能自动发出报警信号。
为确保通信电源不中断、无瞬变，近年来，在卫星通信地球站等通信系统中，已开始采用交流不间断电源。
不间断电源系统一般由蓄电池、整流器、逆变器、ＤＣ／ＡＣ变换器和静态开关等部分组成。
市电正常时，市电经整流和逆变后给通信设备供电，此时，蓄电池处于浮充状态。
市电中断时，蓄电池通过逆变器给通信设备供电。
逆变器和市电的转换由交流静态开关完成。
交流供电系统还要给通信局（站）内一般建筑负荷和保证建筑负荷供电。
保证建筑负荷包括通信用空调设备、通信机房保证照明灯具、消防电梯和消防水泵等。
一般建筑负荷包括非通信用空调设备、一般照明灯具和备用发电机组不保证供电的其他负荷。
2、直流供电系统直流供电系统由整流器、蓄电池、直流变换器（ＤＣ／ＤＣ）和直流配电屏等部分组成。
通信电源工作原理通信电源是指为通信设备提供稳定、可靠的电能供应的电源系统。
它是通信设备正常运行的基础，对于保障通信设备的正常工作具有重要意义。
通信电源的工作原理主要包括电源输入、电源转换和电源输出三个方面。
首先，通信电源的工作原理涉及电源输入。
电源输入是指将外部电源的电能输入到通信电源系统中。
通信电源系统通常采用交流电源作为输入电源，交流电源的特点是电压波动大、频率稳定。
为了保证通信设备的正常工作，通信电源系统需要对输入电源进行稳压、稳流和滤波处理。
稳压是指通过电压稳压器将输入电源的电压稳定在设定的工作范围内，稳流是指通过电流稳流器将输入电源的电流稳定在设定的工作范围内，滤波是指通过滤波器将输入电源中的杂波滤除，以保证通信设备的正常工作。
其次，通信电源的工作原理涉及电源转换。
电源转换是指将输入电源的交流电能转换为通信设备所需的直流电能。
通信设备通常使用直流电能作为工作电源，因为直流电能具有稳定、可靠的特点。
电源转换主要包括整流和变换两个过程。
整流是指将交流电能转换为直流电能，通常采用整流器实现。
整流器可以分为单相整流器和三相整流器两种类型，根据输入电源的相数选择相应的整流器。
变换是指将整流后的直流电能转换为通信设备所需的直流电能，通常采用变换器实现。
变换器可以分为升压变换器和降压变换器两种类型，根据通信设备的电压需求选择相应的变换器。
最后，通信电源的工作原理涉及电源输出。
电源输出是指将转换后的直流电能输出到通信设备中，为通信设备提供稳定、可靠的电能供应。
电源输出主要包括电源管理和电源保护两个方面。
电源管理是指对输出电源进行管理和控制，以满足通信设备的工作需求。
通信设备通常有不同的工作模式和工作状态，电源管理可以根据通信设备的工作需求进行电能分配和调节，以提高电源利用率和通信设备的工作效率。
电源保护是指对输出电源进行保护，以防止电源故障对通信设备造成损害。
通信电源系统通常具有过压保护、过流保护、过温保护等功能，当电源出现异常情况时，可以及时切断电源输出，以保护通信设备的安全运行。
目录第一章电工学常识 (1)一．电路 (1)二．欧姆定律 (1)三．基尔霍夫定律 (1)四．交流电 (2)第二章通信电源系统 (4)一．供电系统组成 (4)二．数字通信设备对基础电源的要求 (5)第三章开关电源 (6)一．概述 (6)二．爱默生PS48100/25开关电源简介 (7)第四章蓄电池 (8)一．作用 (8)二．安时容量 (8)三．简单工作原理 (8)四．充电（正常） (9)五．不同放电率 (9)第五章接地及防雷系统 (10)一．接地的必要性 (10)二．接地系统的组成 (10)三．接地系统分类 (10)四．接地系统电阻值 (10)通信机房（基站）电源及用电设备情况简介第一章 电工学常识一．电路 ：电流流经的路径。
是由电源（E ）负载（R ）导线及控制保护设备。
如图1图11． 电源：是一种不断的把其他形式的能量转化为电能的装置。
如电池、发电机等。
电源内部由于经能量的作用而产生的电势差称为电动势。
断开外电路时叫电动势，闭合电路时叫端电压。
电动势的方向总是从低电位指向高电位，直流电源的电动势由负极指向正极。
直流电：方向不随时间变化的电流。
如图2图22. 负载：就是用电设备，它的作用是将电能转化成其他形式的能量。
如：收（发）信机、光端机等。
3. 导线及控制、保护设备（连接、保护）铜导线能通过电流：北方4-6A/mm 2 经济电流：2.5A/mm 2 ，熔断器的额定电流为最大负载的1.5-2倍。
二．欧姆定律1. 局部电路欧姆定律：I=RU ， P=UI ， P=RU 2=I 2R 。
2. 全电路欧姆定律： I=rR E， E ：电源电动势，r ：内阻，R=r 时功率P 最大。
三．基尔霍夫定律欧姆定律只能解决单电源，串并联电路中的电流、电阻、电压三者之间的关系，对于多电源的复杂电路就要用基尔霍夫定律。
1. 节点电流定律（基尔霍夫第一定律）∑I=0定义：在电路中每个分支叫支路，三条或以上的导线汇聚点叫节点。
