通信电源基本知识目录一、通信电源概述 (2)1. 通信电源的重要性 (2)2. 通信电源的发展及现状 (3)二、通信电源基础知识 (5)1. 通信电源的分类 (6)1.1 交流电源 (7)1.2 直流电源 (8)1.3 逆变电源 (9)1.4 其他电源类型 (10)2. 通信电源的基本原理 (12)2.1 电源的转换与传输 (12)2.2 电源的稳压与保护 (14)三、通信电源的关键技术 (15)1. 整流技术 (16)1.1 整流模块工作原理 (17)1.2 整流模块的效率与稳定性 (18)2. 滤波技术 (18)2.1 滤波电路的作用与原理 (19)2.2 滤波电路的优化设计 (21)3. 监控与保护技术 (22)3.1 电源监控系统的功能及实现方式 (23)3.2 电源保护技术与措施 (24)四、通信电源的选型与应用设计 (26)1. 通信电源的选型原则与建议 (27)2. 应用设计流程与注意事项 (29)五、通信电源的维护与故障排除 (31)1. 日常维护与保养方法 (32)2. 故障诊断与排除技巧 (33)六、通信电源的发展趋势与挑战 (34)一、通信电源概述通信电源是通信系统中不可或缺的基础设施，它为各种通信设备提供稳定的电压和电流，确保设备的正常运行。
随着通信技术的不断发展，通信电源也在不断地升级和优化，以满足日益增长的通信需求。
本文将对通信电源的基本知识进行简要介绍，包括通信电源的分类、特点、性能要求以及发展趋势等方面。
1. 通信电源的重要性通信电源在通信系统中扮演着至关重要的角色，它是整个通信网络的基础设施之一，确保通信设备正常运行并维持网络通信的稳定性。
随着现代通信技术的高速发展和广泛应用，通信电源的重要性愈发凸显。
通信电源为通信设备提供持续稳定的电力供应，保证通信设备的正常运行。
在通信网络中，任何设备的故障都可能导致网络中断或服务中断，因此稳定的电源供应是确保通信网络稳定性的基础。
通信电源基础培训资料一、通信电源的重要性在当今高度信息化的社会中，通信系统就如同我们身体的神经网络，让信息得以快速、准确地传递。
而在这庞大而复杂的通信系统里，通信电源则是其稳定运行的关键所在。
通信电源就像是通信设备的“心脏”，为各种通信设备提供持续、稳定、可靠的电力供应。
如果把通信设备比作是一辆飞驰的汽车，那么通信电源就是油箱里的燃油，没有它，汽车就无法行驶。
一旦通信电源出现故障，整个通信系统都可能陷入瘫痪，导致通信中断，给人们的生活和工作带来极大的不便，甚至可能对一些关键领域，如金融、医疗、交通等造成严重的影响和损失。
二、通信电源的组成部分通信电源系统通常由交流供电系统、直流供电系统和接地系统组成。
（一）交流供电系统交流供电系统包括市电引入、高低压配电设备、变压器等。
市电引入是通信电源的第一道关卡，它将外部电网的交流电引入通信机房。
高低压配电设备则负责对市电进行分配和控制，保障电力的合理分配和安全使用。
变压器则用于将市电的电压转换为适合通信设备使用的电压。
（二）直流供电系统直流供电系统是通信电源的核心部分，主要由整流器、蓄电池组和直流配电设备组成。
整流器将交流电转换为直流电，为通信设备供电。
蓄电池组则在市电中断时，能够迅速为通信设备提供应急电源，保证通信不中断。
直流配电设备负责将直流电分配到各个通信设备。
（三）接地系统接地系统的作用是为了保障通信设备和人员的安全，同时也能提高通信系统的电磁兼容性。
良好的接地系统能够有效地防止雷电、静电等对通信设备的损害。
三、通信电源的技术指标（一）电压通信电源的输出电压必须稳定在规定的范围内，通常为－48V（直流）。
电压过高或过低都会影响通信设备的正常工作。
（二）电流电流的大小要满足通信设备的负载需求，同时也要具备一定的过载能力，以应对突发的高电流情况。
（三）功率功率要与通信设备的负载相匹配，保证电源能够提供足够的能量。
（四）效率高效率的通信电源能够降低能源消耗，减少运营成本。
通信电源基础知识和维护通信电源指提供通信设备稳定、可靠、持久电力的装置，是通信设备正常运行的基础。
因此掌握通信电源基础知识和维护是通信技术人员不可忽视的重要内容。
一、通信电源基础知识1. 通信电源的分类通信电源可分为常规电源和UPS电源两类。
常规电源即市面上的适配器，通过变压器将交流电转化为所需的直流电。
UPS电源则是在市电不稳定或突然断电时，通过储存电池等方式来保持通信设备不间断工作的电源。
2. 通信电源的额定值通信电源的额定值分为电压和电流两种。
通信设备一般需要的电压为12VDC或48VDC，电流则根据设备功率而定。
在选配通信电源时，要根据设备的功率、持续使用时间等因素来确定电源的额定值。
3. 通信电源的变化通信电源的稳定度会受到输入电流和输出负载的变化而产生变化。
当输入电流或输出负载变化时，输出电压、电流和波形可能会发生变化。
因此，在使用通信电源时需保证输入电流稳定，并不超过电源承受范围，同时要注意输出负载的变化。
二、通信电源维护1. 清洗通信电源通信电源需要长期使用，灰尘和污垢会在通信电源上积累。
长时间不清理会导致通信电源散热不良、影响电源的使用寿命。
因此，定期清洁和检查通信电源是必要的。
2. 检查通信电源的接线通信电源的连接端子可能会松动或者接触不良，长时间使用容易导致线路老化、增加接触电阻，影响电源性能。
因此，需要定期检查线路连接情况，发现问题及时更换。
3. 通信电源的保养通信电源在正常使用中，需要保养。
在使用通信电源的过程中，应定期检查电池的电压、电流以及电量等指标，并及时更换电池。
同时，在使用通信电源时，要避免通信电源过载工作，不要受潮，避免震动和碰撞等。
4. 通信电源的备份通信电源是保障通信设备正常运行的重要配件，因此，需要对通信电源进行备份。
在可能的情况下，建议备份一些同样参数的通信电源，出现电源故障时能够及时更换。
总之，通信电源基础知识和维护对于保障通信设备的正常运行至关重要。
通信电源知识全集太全了！通信电源是整个通信系统的重要组成部分，就像人体的心脏一样，电源设备供电质量及供电可靠性，将直接影响整个通信系统及其质量。
通信电源设备和设施主要包括：交流市电引入线路、高低压局内供配电设备、油机发电机组、整流器、蓄电池组、直流变换器、UPS、以及各种交直流配电屏等，组成一个完整供电系统，合理的进行控制、分配、输送，满足通信设备的要求。
一、高低压配电系统高低压配电系统组成和作用一般通信企业变电站所输入电压为10KV，所以高压传输的电能送到电信企业需要将35KV～220KV高压降至10KV。
高低压配电系统设备作用：将高压(10KV)引入进高压进线柜、计量柜、避雷柜、出线柜至变压器高压侧。
低压配电设备作用：变压器低压侧出线进低压进线柜经电容补偿柜和若干个出线柜，作用是集中和分配电能。
低压配电设备：低压(380/220) 配电柜（屏）/低压开关柜是连接降压变压器、低压电源和交流负载的装置，它可以完成市电与备用电源转换、负载分路以及保护、测量、告警等功能二、直流供电系统直流供电系统简介直流供电系统是向通信局（站）提供直流（基础）电源的供电系统。
根据工信部最新颁布的《通信局（站）电源系统总技术要求》的规定:■－48V和±24V为直流基础电源■其中－48V为首选基础电源，■± 24V为过渡电源（逐步淘汰、在新建系统中不再使用）。
在实际应用中如果必需± 24V或者其他直流电压种类的电源，一般通过直流－直流变换器的方式将－48V基础电源变换成± 24V或其他直流电压种类的电源。
2.1集中供电系统通信电源系统由高低压配电系统、变压器、低压配电、油机发电机组、整流器、交、直流配电屏、UPS电源、蓄电池组、变换器和通信设备配电屏组成。
2.2分散供电系统2.3混合供电系统2.4各部分功能介绍■变电站：由市电引入10KV（6KV）至高压配电系统柜（进线、测量、出线）-变压器（降压到380V）---低压配电柜（进线、补偿、出线分配）。
通信电源技术在当今数字化时代，通信设备如手机、计算机、路由器等设备已经成为人们生活中不可或缺的一部分。
而这些设备的正常运行离不开稳定可靠的电源供应，因此通信电源技术显得格外重要。
本文将介绍通信电源技术的发展现状和未来趋势。
传统通信电源技术传统通信设备通常采用线性电源和开关电源作为电源供应。
线性电源结构简单、可靠，但效率低且散热损耗大；开关电源效率高、体积小，但电磁干扰大。
这两种电源技术各有优缺点，无法完全满足通信设备对电源的要求。
新型通信电源技术为满足通信设备对高效、稳定、小型化电源的需求，新型通信电源技术应运而生。
如直流稳压电源技术，采用高效稳压器件和控制算法，实现高效率、高稳定性的电源输出。
此外，随着半导体技术的不断进步，SiC、GaN器件的应用也为通信电源技术带来了新的发展机遇。
通信电源技术的发展趋势未来，通信设备对电源的要求将更加苛刻，通信电源技术也将朝着以下几个方向发展：1.高效节能：通信设备需要高效节能的电源以降低功耗，减少能源消耗和热量排放。
2.小型化：通信设备体积越来越小，电源模块也需要向小型化发展，以适应设备的紧凑设计。
3.高可靠性：通信设备的稳定运行离不开高可靠性的电源供应，未来通信电源技术将更加注重系统的稳定性和可靠性。
结语通信电源技术作为通信设备的核心组成部分，对设备的性能和稳定性起着至关重要的作用。
传统通信电源技术存在一定局限性，新型通信电源技术的发展将为通信设备提供更加稳定、高效的电源支持。
随着通信技术的发展，通信电源技术也将不断演进，以满足不断增长的通信需求。
通信电源工程设计基础知识2011年7月6日目录一、概述1、通信电源的基本要求2、通信电源系统的组成3、低压交流供电的TN－S接线方式介绍4、市电分类介绍二、相关规范中的强制性条文和部分重要条文介绍1、YD/T5040－2005《通信电源设备安装工程设计规范》2、中国电信〔2010〕777号文中的强制性条文3、YD5079－2005《通信电源设备安装工程验收规范》4、YD5098－2005《通信局（站）防雷与接地工程设计规范》三、电源维护规程摘要四、电源线1、电源线种类与结构2、电源线的选择3、电源线截面积的选择五、通信电源设备安装工程设计的基本程序1、新建工程2、扩容工程一、概述1、通信电源的基本要求为通信设备和负荷提供电力能源的各种电源设备组成的供电系统称通信电源系统。
电源系统是通信系统的心脏，一旦中断，可能造成通信系统瘫痪的严重后果。
因此，必须对通信电源系统从以下几个方面提出非常严格的要求。
1.1 供电可靠性电源系统安全可靠的运行是确保通信系统正常运行的首要条件。
为了确保可靠供电，对需要交流电源供电的通信设备均采用交流不间断电源（UPS）；对需要直流电源供电的通信设备应采用直流电源系统供电，采用高频开关电源与蓄电池并联浮充供电方式，确保直流电源不间断。
1.2 供电质量对于交流电源而言，电压和频率是两个重要的指标。
通信局站通常使用380V/220V50Hz的交流市电作为基础电源。
根据YD/T1051－2000《通信局站电源系统总技术要求》规定，通信设备用交流供电时，在通信设备的电源输入端子处测量的电压允许变动范围为额定值的＋5％∽－10％；通信电源设备用交流供电时，在其电源输入端子处测量的电压允许变化范围为额定值的＋10%∽－15%。
频率变化－4%∽＋4%，电压波形正弦畸变率≦5%。
对于直流电源，目前大部分通信设备使用－48V，这是基础电源。
其他电压的直流电源可通过DC－DC变换获得，如＋24V、－24V等。

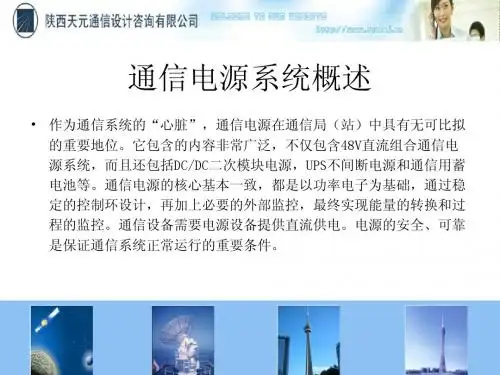

通信电源技术通信电源技术通信电源技术摘要通信电源由直流供电系统，交流供电系统，接地系统，监控系统，防雷系统组成。
电源的安全、可靠、是保证通信系统正常运行的重要条件。
蓄电池组，高频开关电源，UPS是通信电源的重要组成部分。
关键词蓄电池组;高频开关电源;UPS1 蓄电池组1.1 蓄电池的结构及工作原理蓄电池通常是指铅酸蓄电池，它是电池中的一种，属于二次电池。
它的工作原理是：充电时利用外部的电能，使内部活性物质再生，把电能存储为化学能，需要放电时再次把化学能转换为电能输出。
1.1.1 蓄电池的充电蓄电池充电时，负极会析出氢气，正极会析出氧气。
析出的氧气到达负极，与负极起下述反应。
正极析氧，在正极充电量达到70%时就开始了。
充电过程2PbSO4+2H2O=Pb+PbO2+2H2SO41.1.2 蓄电池的放电蓄电池作为应急备用能源，其价值和性能是通过放电来实现的，蓄电池放电过程中的化学反应：放电过程Pb+PbO2+2H2SO4=2PbSO4+2H2O1.2 蓄电池的维护在维修过程中，应经常检查蓄电池的外观，极柱。
若发现电池槽，盖发生破裂，以及结合部渗漏电解液，极柱周围出现爬酸现象要及时更换电池。
2 V蓄电池在投入运行后的前五年，12 V蓄电池在投入运行后的前两年，每年应以实际负载进行一次核对性放电试验，放出标称容量的30%-40%。
2 V蓄电池在投入运行后的第六年起，12 V蓄电池在投入运行后的第三年起，每年应进行一次容量试验。
2 高频开关电源2.1 开关整流器监控单元的原理开关整流器监控单元的单片机电路对电源参数进行实时采集。
缺相检测和网压检测电路对三相交流输入进行缺相检测和电网电压检测，检测到的缺相信号和电网电压信号送给单片机电路进行处理。
单片机接受键盘指令，采用LCD显示电源实时数据和控制菜单。
辅助电源提供开关整流器内部控制电路所需要的各种电源。
温度检测电路检测主散热器温度，送给单片机系统。
单片机系统根据主散热器温度，通过风扇控制电路控制风扇的工作状态。
