PS48120/1800电源系统技术说明书1. 系统简介及结构PS48120/1800型智能高频开关通信电源是由交流配电单元、直流配电单元、整流模块(R48-1800A ；48V/30A)、监控模块（M500D ）、机柜等构成的一种电源系统。
本电源系统满配置时可输出额定电流120A 。
该电源特别适用于GSM 、CDMA 移动基站、固定网中、小容量交换局、传输中继站和微波、卫星通信站。
1．1 系统型号说明1201800PS 48/输出额定电流（120A ）整流模块额定功率（1800W ）输出额定电压（-48V ）电源系统-X1配置型号图1-1 系统型号说明注：－48V 表示输出电压为直流、输出正极端接地。
1．2 系统配置PS48120/1800系统有2种配置方式：1．PS48120/1800-X1：双路交流手动输入、无用户交流输出，直流输出路数为7路； 2．PS48120/1800-X2：两路交流自动输入、有用户交流输出，直流输出路数为7路。
电源系统的配置表见表1-1。
PS48120/1800-X1PS48120/1800-X2监控模块M500D 1台 整流模块R48-1800A标准配置：4台；可选数量：2～4台 防雷 II/C 级防雷交流输入两路交流输入，交流输入空开规格： 2×63A/2P交流配电交流输出 无用户交流输出两路三芯插座，由一路16A/1P 的MCB 控制防雷 直流侧防雷直流配电电池两路电池输入熔丝：2×100A NT00PS48120/1800-X1 PS48120/1800-X2负载输出7路负载输出，总负载电流≤100A。
其中：1×63A/1P（MCB），2×32A/1P（MCB），1×10A/1P（MCB），1×100A NT00（FUSE），1×50A NT00（FUSE），1×6A NT00（FUSE）可选部件温度传感器及其线缆，DC/DC模块，远程监控组件表1-1 PS48120/1800系统配置表1．3 系统结构电源内部结构如图1-2所示。
通信电源初级培训目录第一章第一章、、通信电源原理第二章第二章、、电源系统关注问题第三章第三章、、通信开关电源的容量配置第四章第四章、、电源应用方案第一章通信电源原理1 系统概述2 整流模块3系统监控4系统配电1 系统概述支撑动力平台提供可靠能源提供纯净能源提供安全运行环境保障系统概述通信电源与固定交换网络：系统概述电源在通信网中的位置电源在通信网中的位置：：中心机房为网络传输中心机房为网络传输，，交换，网管的核心接点网管的核心接点。
大容量通信电源为网络提供动力支持动力支持。
系统概述电源在通信网中的位置电源在通信网中的位置：：移动基站移动基站，，接入接入，，传输机房数量大数量大，，机房面积小机房面积小。
多采用中小容量一体化电源用中小容量一体化电源。
系统概述通信电源系统应用：由于交换由于交换，，传输传输，，基站等通信设备采用直流供电基站等通信设备采用直流供电。
所以所以，，通信电源的主要功能是将公用电网的交流电进行整流变换以提供给主设备稳定的直流电备稳定的直流电。
通信电源的分类与应用场合：变换技术变换技术：：相控电源相控电源，，高频开关电源输出电压输出电压：：-48V ：交换交换，，传输传输，，接入网电源。
+24V ：部分基站电源系统结构系统结构：：组合电源组合电源，，分立机柜电源应用环境应用环境：：户内电源户内电源，，户外电源安装方式安装方式：：驻立式驻立式，，壁挂式壁挂式，，插框式电源系统工作原理--电源系统工作原理系统概述2 整流模块2、软开关技术整流模块软开关技术是电源技术的一大进步软开关技术是电源技术的一大进步。
主要作用主要作用：：1）减小开关损耗减小开关损耗，，降低发热量降低发热量，，提高效率2）减小开关噪声减小开关噪声，，改善改善EMI EMI EMI性能性能3）提高开关频率提高开关频率，，提高模块功率密度通信设备×如果无良好的均流如果无良好的均流，则可能出现个别模块过载则可能出现个别模块过载，载的模块容易失效损坏载的模块容易失效损坏。
艾默生开关电源维护手册目录第一章基本原理 3一、系统的工作原理 3二、产品型号说明 3三、负载下电和电池保护 4 第二章基本面板图形 5一、全省使用的艾默生开关电源型号清单 6二、几种常见的监控模块面板图形及说明 6三、几种常见的整流模块面板图形及说明7 第三章参数设置部份9一、开关电源常用参数设置9二、几种常用开关电源监控模块参数设置101、PS481000-2/100开关电源（PSM-A监控模块）102、PS48300-1A/30开关电源（PSM-A10监控模块）3136 3、Ps24600-75、PS48400-2C/50开关电源（PSM-A11监控模块）的菜单结构4、PS48600-3/2900开关电源（MF500监控模块）375、PSM-7监控模块(PS24480-40开关电源) 43 第四章维护制度格式流程56第一章 基本原理1、系统的工作原理开关电源的系统工作原理如图1-1所示，所示市电380V/220V 经交流配电(或交流配电柜)分路进入整流模块，经各整流模块整流得到的-48V/24V 直流电通过汇接进入直流配电，分多路提供给通信设备使用；正常情况下，系统运行在并联浮充状态，即整流模块、负载、蓄电池并联工作，整流模块除了给通信设备供电外，还为蓄电池提供浮充电流；当市电断电时，整流模块停止工作，由蓄电池给通信设备供电，维持通信设备的正常工作；市电恢复后，整流模块重新给通信设备供电，并对蓄电池进行充电，补充消耗的电量。
图1-1二、 产品型号说明(这里列举PS48600-3/2900-X1，PS481000-5/100、EPC4875/25户外电源柜三种型号) 系统型号说明：3 / 2900400A,600A 两种）PS 48 XXXPS 48 XXX - 3 / 2900-XX 整流模块额定功率（2900W ）电源系统版本号输出额定电流（有400A,600输出额定电压（-48V ）电源系统扩展版本号（X1，X2，X3，X4，X5）PS 48 1000 -5 / 100整流模块额定电流（100A ）版本号输出额定电流（1000A ）输出额定电压（-48V ）EPC 48 75 / 25 AA：南方型 B：北方型25A整流模块额定电流75A额定电压48V户外电源柜（Emerson Power Cabinet)整流模块型号说明：版本号输出额定电流（100A）输出额定电压（-48V）监控模块型号说明：3*2U）三、负载下电和电池保护负载下电和电池过放电保护的工作过程如图1-3所示。

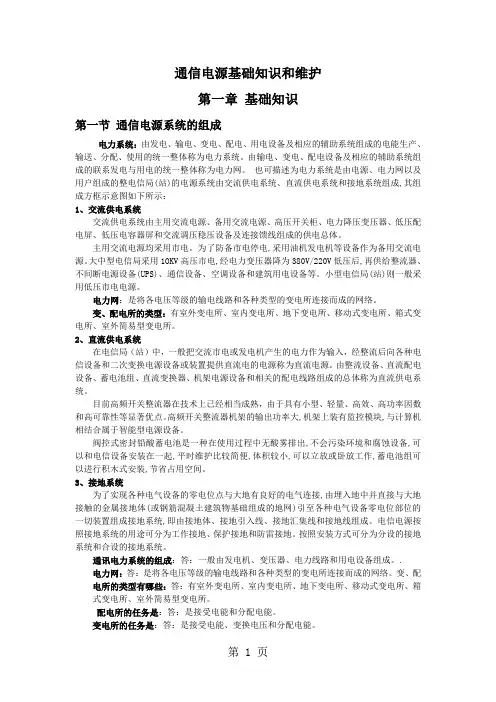

通信电源基础知识和维护第一章基础知识第一节通信电源系统的组成电力系统：由发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体称为电力系统。
由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体称为电力网。
也可描述为电力系统是由电源、电力网以及用户组成的整电信局(站)的电源系统由交流供电系统、直流供电系统和接地系统组成,其组成方框示意图如下所示：1、交流供电系统交流供电系统由主用交流电源、备用交流电源、高压开关柜、电力降压变压器、低压配电屏、低压电容器屏和交流调压稳压设备及连接馈线组成的供电总体。
主用交流电源均采用市电。
为了防备市电停电,采用油机发电机等设备作为备用交流电源。
大中型电信局采用1OKV高压市电,经电力变压器降为380V/220V低压后,再供给整流器、不间断电源设备(UPS)、通信设备、空调设备和建筑用电设备等。
小型电信局(站)则一般采用低压市电电源。
电力网：是将各电压等级的输电线路和各种类型的变电所连接而成的网络。
变、配电所的类型：有室外变电所、室内变电所、地下变电所、移动式变电所、箱式变电所、室外简易型变电所。
2、直流供电系统在电信局（站）中，一般把交流市电或发电机产生的电力作为输入，经整流后向各种电信设备和二次变换电源设备或装置提供直流电的电源称为直流电源。
由整流设备、直流配电设备、蓄电池组、直流变换器、机架电源设备和相关的配电线路组成的总体称为直流供电系统。
目前高频开关整流器在技术上已经相当成熟，由于具有小型、轻量、高效、高功率因数和高可靠性等显著优点。
高频开关整流器机架的输出功率大,机架上装有监控模块,与计算机相结合属于智能型电源设备。
阀控式密封铅酸蓄电池是一种在使用过程中无酸雾排出,不会污染环境和腐蚀设备,可以和电信设备安装在一起,平时维护比较简便,体积较小,可以立放或卧放工作,蓄电池组可以进行积木式安装,节省占用空间。
3、接地系统为了实现各种电气设备的零电位点与大地有良好的电气连接,由埋入地中并直接与大地接触的金属接地体(或钢筋混凝土建筑物基础组成的地网)引至各种电气设备零电位部位的一切装置组成接地系统,即由接地体、接地引入线、接地汇集线和接地线组成。
