台灯三维设计讲解

台灯建模设计报告一设计对象介绍现代化台灯，采用现在简单的设计理念，带给人视觉上的冲击。

完美的线条，淡淡的颜色更符合现在的大众化审美！它由底座，臂撑，灯管，外罩组成。

二建模工具Solidworks2007三建模思路分析基于现在台灯的构造，先设计了一个底座，然后再底座的中央位置设计一个造型独特的臂撑，在臂撑顶端再设计一个柱状灯管，最后就是再最外面加以灯罩。

四建模过程1. 旋转：先规定前视基准面，在前视基准面上画出底座及臂撑的单面轮廓，再进行标注尺寸，接下来利用特征中的旋转，就出来了立体图。

2. 圆角：在最底座的柱面的座面上利用特征中的圆角，半径为5mm。

在上面的一个柱面上利用圆角，半径为3mm。

3. 旋转：建立以个基准面，画出一个与中心线成25度得斜线，进行旋转，就画出了等罩。

4. 拉伸：在臂撑的顶端画一个圆，进行拉伸，在画一个小圆，再进行拉伸，这两个拉伸物体作为灯管。

5. 旋转：将图正视与面，然后再前视图中画两个椭圆，分别将他们平行于罩边。

以临时轴为旋转轴，进行旋转后为罩的上下边。

6. 拉伸：在底座上画两个小圆，对圆拉伸成圆柱状，作为按钮。

7. 圆角：对两个小圆柱进行圆角处理，美观而且舒适。

五效果展示六学习心得体会这次是由我们小团队亲自上阵进行筹划构思，每人都参与了现代化台灯的设计与制作。

在制作中我们熟悉了各种工具的用途，掌握了一些基本的制图技巧。

同时还享受到了制图中的乐趣，看到我们的小成就，更增强了我们学习3d建模的信心，我们也相信我们在这条路上会走的更远。

七我们最想看的是用建模做出来的跑车，根据我们自己的想象，加上自己喜欢的元素，颜色，打造自己与众不同的跑车。

团队成员：姓名学号班级张自圃1016303006 通信10—1 王铁柱1016303047 通信10—1 黄瑞1016301097 电气10—7。

机电与车辆工程学院《Pro/E三维机械设计》专业：____________________________________班级：___________________________________姓名：___________________________________学号：___________________________________任课教师：_______________________________日期：学习台灯一、台灯体的三维实体建模1单击"文件“工具栏中的“新建文件汀的按钮，选择“零件“模块，在“名称“ 文本框中输入“ taidengti",取消“使用缺省模板”复选框，点击“确定”按钮，选择u mms_part.solid\在单击“确定”按钮，进入零件设计环境。

2点击"草绘工具“命令，弹出"草绘"对话框，选取u FRONT"基准面为绘图平面，使用默认的参照面，进入草绘环境，绘制如图1所示的矩形。

3完成草绘后，将此截面拉伸，深度为20. 00,生成如图2所示的长方体。

4点击"草绘工具”命令，弹出"草绘會对话框，选取长方体顶面为绘图平面，右侧面为u Right"参照面。

进入草绘坏境后，绘制如图3的截面。

5、完成图3的草绘后，拉伸此截面，拉伸深度为20.00。

拉伸方向改为箭头向下，点击“建造特征”命令，系统生成图4所示的拉伸体。

6、插入“倒圆角”命令，将当前设计环境中设计对象的四条边上倒上半径为20.00的圆角。

再次插入“倒圆角”命令，将当前设计环境中设计对象的两条边倒上半径为30. 00的圆角。

系统生成如图5所示的图形。

7、点击“草绘器工具”工具条中的“可变剖面扫描工具”，系统打开“扫描特征”工具条，单击该工具条的“扫描为实体”命令；然后点击“草绘工具”命令，弹出“草绘”对话框；再单击“基准平面工具”命令。

台灯实体模型一．建模尺寸
台灯建模尺寸
Sx8-6.dwg
二．建模步骤
步骤1：新建2d图层，先在该图层绘制轮廓线框。

步骤2：在主视构图面上绘制灯座的半截面轮廓，暂不画R3圆弧，待创建实体后作圆角，如步骤2图。

步骤2
步骤3：在主视构图面上绘制灯罩的半截面轮廓，暂不画R3小圆弧。

先画直线部分，如下左图；用“起点、端点、半径”绘制R30.4圆弧，如下中图；向内偏移圆弧0.4，得到R30圆弧，并将圆弧上端点延伸至左边线，如下右图。

步骤3
步骤4：设置3d图层，在3d图层创建底座剖面边界，结果如下步骤4图。

步骤4
步骤5：在3d图层创建灯罩剖面边界，如下步骤5图。

步骤5
步骤6：关闭2d图层，屏幕只显示底座和灯罩的旋转剖面轮廓，如下步骤6图所示。

步骤6
步骤7：在主视构图面绘制R50圆弧，调整灯座与灯罩的位置如下左图；在左视构图面绘制R1.5圆，圆心置R50圆弧端点，如下右图。

步骤7
步骤8：创建底座旋转实体，如下步骤8图所示。

步骤8
步骤9：创建灯罩旋转实体，如下步骤9图所示。

步骤9
步骤10：沿路径R50拉伸R1.5圆，创建灯杆实体，如下步骤10图所示。

步骤10
步骤11：创建底座与灯罩实体圆角R3；灯罩下沿边缘适当圆角，如步骤11图所示。

步骤11
步骤12：原位复制底座与灯罩；用灯杆与底座、灯罩作差集，去除灯杆多余部分，完成台灯建模，保存文件。

步骤12。

摘要台灯的主要目的是方便开关灯方便人们使用、防止近视和矫正坐姿。

它的灵感来自于生活中一些有碍健康的坏习惯，例如：电灯开关离你比较远时就懒的关灯和看书时趴在桌上。

这些小习惯在我们不知不觉的时候就养成了，照成了现在许多人近视、脊柱弯曲，另外许多人不爱随手关灯，造成能源的浪费。

所以，这款台灯，一方面可以更节省电能，有利于环保，；另一方面可以纠正使用者的坐姿，预防脊椎变形和近视。

设计的主要内容：运用SolidWorks三维软件对台灯的主要部件进行3D建模，主要对台灯分的灯罩、底座、支架和支架连接处（包括拐角）四大部分组成进行三维造型。

本次台灯部件的建模通过实际测量得到准确尺寸，运用插入设计特征，绘制草图和拉伸完成，其中的拉伸操作的灵活运用是3D建模个关键，装配，主要对所有零件进行装配，运用了装配约束，移动等技巧得到台灯外形效果并进行调整修饰，同时得到爆炸图和机械图。

关键词：台灯，方便，SolidWorksAbstractThe main purpose of the lamp is convenient open to turn off the lights, people are using to prevent short sight and correct posture.Its inspiration from the life of some bad habits are unhealthy, for example: when the light switch is far from you, lazy to turn off the lights and reading a book on the table.These little habits when we unconsciously has developed, as are myopic, scoliosis, many people now many other people do not love the door, a waste of energy.So, this lamp, on the one hand can save electric energy, more environmentally friendly,;On the other hand, users can correct posture, prevent spinal deformity and myopia.The main content of the design: using 3 d software UG NX 8.5 to 3 d modeling of a major part of the lamp, mainly for desk lamp chimney, base, stents and joint center four major part (including the corner) for three-dimensional modelling.This desk lamp components modeling accurate size is obtained by actual measurement, using the insert design features, drafting and drawing is complete, the drawing operation is flexible use of 3 d modeling key, assembly, mainly for all the parts are assembled, using the assembly constraints, such as mobile techniques to adjust the lamp shape effect and modification, at the same time get explosion diagram and the mechanical drawing.Keywords: Lamp, Convenience, SolidWorks目录第1章引言 (2)第2章台灯的构思设计 (2)第3章灯管的制作步骤. (3)3.1灯管的制作步骤及说明 (3)3.2新建文件 (3)3.3 创建灯管的扫描轨迹 (3)3.4 扫描以得到灯管 (3)第4章灯柄的制作 (5)4.1灯柄的制作步骤及说明 (5)4.2草绘 (5)4.3螺旋线扫描 (5)4.4拉伸灯头、灯头穿孔 (6)第5章笔筒的制作 (8)5.1笔筒的制作步骤及说明 (8)5.2 新建文件 (8)5.3 拉伸圆柱 (8)5.4 抽壳 (8)5.5倒圆角 (8)第6章灯头的制作 (9)6.1灯头的制作步骤及说明 (9)6.2新建文件 (9)6.3混合的方式进行连接处曲面造型 (9)6.4对灯头壳进行造型 (10)6.5对灯泡装配孔进行造型 (10)6.6建立基准 (11)第7章台灯下部制作 (12)7.1台灯下部制作步骤及说明 (12)7.2新建文件 (12)7.3底座曲面造型 (12)7.4开关按钮造型 (13)7.5笔筒安装孔造型 (13)7.6混合支承柱 (14)7.7曲管的造型 (15)7.8建立基准 (17)第8章装配 (18)8.1 装配 (18)参考文献 (21)致谢 (23)第1章引言SolidWorks为达索系统（DassaultSystemesS.A）下的子公司，专门负责研发与销售机械设计软件的视窗产品。

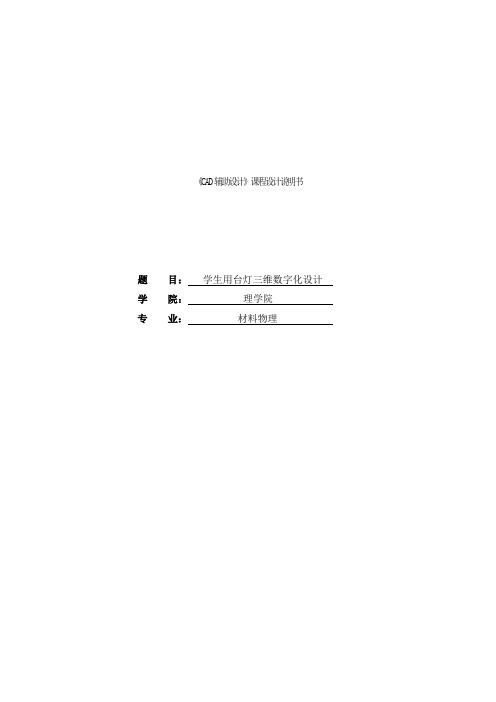

《CAD辅助设计》课程设计说明书题目：学生用台灯三维数字化设计学院：理学院专业：材料物理目录第1章设计任务第2章台灯的部件造型2.1台灯的底座造型2.2台灯的支架连接处造型2.3台灯的灯罩造型2.4 台灯的着色与渲染第3章零件的三维造型第4章台灯的二维工程图样第5章设计收获与体验CAD辅助课程设计任务书第1章设计任务CAD辅助课程设计是开设《工程制图》课程之后进行的一个实践性教学环节。

是AutoCAD知识的强化训练，着重培养学生借助计算机进行机械新产品的设计、制造和系统集成的综合应用能力。

它对进一步优化学生的知识能力结构、加强专业技术应用能力培养有重要意义。

通过该课程设计，我们应该具备以下基本操作技能：（1）熟悉绘制和阅读工程图样的原理和方法，培养绘制和阅读常见机器或部件零件图和装配图的基本能力。

（2）熟悉AutoCAD软件，灵活并综合运用CAD命令绘图，进一步加深对CAD 软件的熟练程度。

（3）通过课程设计，掌握新产品的计算机辅助设计过程和方法，培养利用计算机进行结构设计的能力，训练和提高CAD辅助设计技能。

本次课程设计的教学基本内容有：（1）熟悉AutoCAD软件，进一步加深对CAD软件的熟练程度。

（2）掌握综合性的CAD设计的基本过程。

掌握综合性CAD及二维工程图样设计、三维建模的方法。

（3）认真撰写总结报告，培养严谨的作风和科学的态度。

本次课程设计，我们应完成的设计工作量及要求有：（1）选取生活中或生产中的某一常见的装配组件，画出二维工程图样。

（2）零件的三维造型。

（3）完成装配后的爆炸图。

（4）设计说明书一份。

第2章台灯的部件造型2.1台灯的底座造型打开AutoCAD2014,将工作空间设置为三维建模，单击菜单栏的“视图”按钮，将视图设置为西南等轴测视图。

单击建模工具栏的“圆柱体”按钮，绘制一个圆柱体，指定底面中心点为0，0，0，输入直径为150，高度为30。

绘制地面中心点为0，0，0，直径为10,指定轴端点为15，0，0的圆柱体。
