无线电广播和收音机基本原理

收音机的工作原理一、引言收音机是一种常见的电子设备，用于接收广播电台的无线信号并将其转换为声音信号。

本文将详细介绍收音机的工作原理。

二、收音机的组成部分1. 天线：用于接收无线电信号，将其转换为电信号并传输给其他部件。

2. 调谐电路：用于选择特定的无线电频率，以接收特定电台的信号。

3. 中频放大器：用于放大接收到的信号，以便后续处理。

4. 混频器：将接收到的信号与本地振荡器产生的信号混合，得到中频信号。

5. 解调器：用于将中频信号转换为基带音频信号。

6. 音频放大器：用于放大基带音频信号，以便驱动扬声器产生声音。

三、收音机的工作过程1. 接收信号：收音机的天线接收到广播电台发出的无线电信号。

2. 调谐：通过调谐电路选择特定的频率，以接收特定电台的信号。

调谐电路通常由电容和电感组成，通过调节电容和电感的数值来选择频率。

3. 中频处理：接收到的信号经过中频放大器放大后，进入混频器。

混频器将接收到的信号与本地振荡器产生的信号混合，得到中频信号。

中频通常为455kHz。

4. 解调：中频信号经过解调器转换为基带音频信号。

解调器通常使用二极管进行振幅调制解调。

5. 音频放大：基带音频信号经过音频放大器放大后，驱动扬声器产生声音。

四、收音机的原理解析1. 调谐原理：调谐电路通过改变电容和电感的数值，选择特定的频率进行接收。

当电容和电感的数值合适时，电路的谐振频率与待接收电台的频率相匹配，从而使电路对该频率的信号有较高的响应。

2. 中频处理原理：中频放大器的作用是将接收到的信号放大到合适的水平，以便后续处理。

混频器的作用是将接收到的信号与本地振荡器产生的信号混合，得到中频信号。

混频器中的本地振荡器产生的信号频率与待接收信号频率之间的差值即为中频。

3. 解调原理：解调器将中频信号转换为基带音频信号。

在调幅广播中，解调器使用二极管进行振幅调制解调。

二极管只允许电流在一个方向上通过，因此可以将中频信号的正半周提取出来，得到基带音频信号。

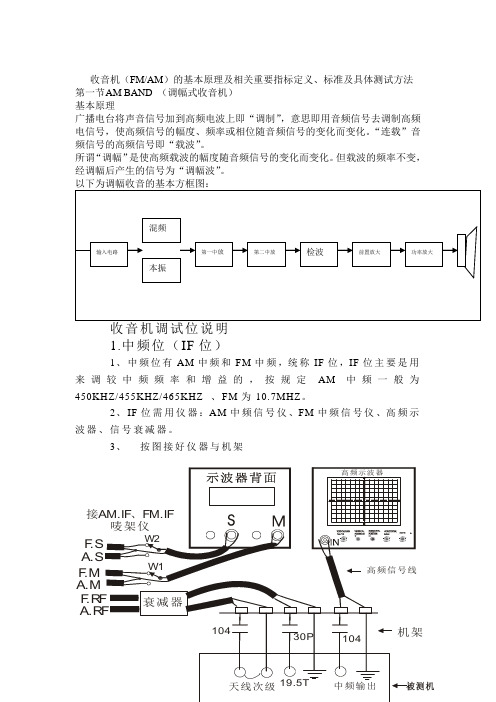

收音机（FM/AM）的基本原理及相关重要指标定义、标准及具体测试方法第一节A M BAND （调幅式收音机）基本原理广播电台将声音信号加到高频电波上即“调制”，意思即用音频信号去调制高频电信号，使高频信号的幅度、频率或相位随音频信号的变化而变化。

“连载”音频信号的高频信号即“载波”。

所谓“调幅”是使高频载波的幅度随音频信号的变化而变化。

但载波的频率不变，经调幅后产生的信号为“调幅波”。

收音机调试位说明1.中频位（IF位）1、中频位有AM中频和FM中频，统称IF位，IF位主要是用来调较中频频率和增益的，按规定AM中频一般为450KHZ/455KHZ/465KHZ 、FM为10.7MHZ。

2、IF位需用仪器：AM中频信号仪、FM中频信号仪、高频示波器、信号衰减器。

3、按图接好仪器与机架接FF.MA.MF.RA.R信号仪上的信号点信号（M）经开关W1转换后，输入到高频示波器背后信号点输入端，为示波器提供频率标点；信号仪上的水平信号（S）经开关W2转换后，输入到高频示波器背后的水平输入端，为示波器提供较机水平线。

AM IF信号（ARF）经衰减器调节后从天线（AM COIL）次级输入；FM IF信号（FRF）经衰减器调节后接到机板的FM 19圈半输入（或者接到天线输入端）。

AM、FM的振荡用104电容短路接地，输出检波/鉴频信号经104 电容耦合接高频示波器INPUT端。

4、将样机放入机架上（样机调试方法后面介绍）调节衰减器、示波器，使AM/FM波形适中且信号不能过强，否则看不出低机，样机波形用标记贴于示波器上，方便较机员鉴别好坏机。

5、IF位波形AM中频要求455时，把455调FM中频要求10.7时，把10.7调到峰点即可，波形如下：到中点即可，波形如下：6、调较方法：将机板放入机架，功能制打到收音位置，波段制打到FM位置，信号仪转换开关打到FM位置，调节FM中频周，如蓝周、橙周等，使波形增益、频率达到样机以上要求，然后再将波段制/信号仪转换开关打到AM位置，调节AM中频周，如（黄周、白周等），使AM波形增益、频率达到样板机要求，波形不应失真。

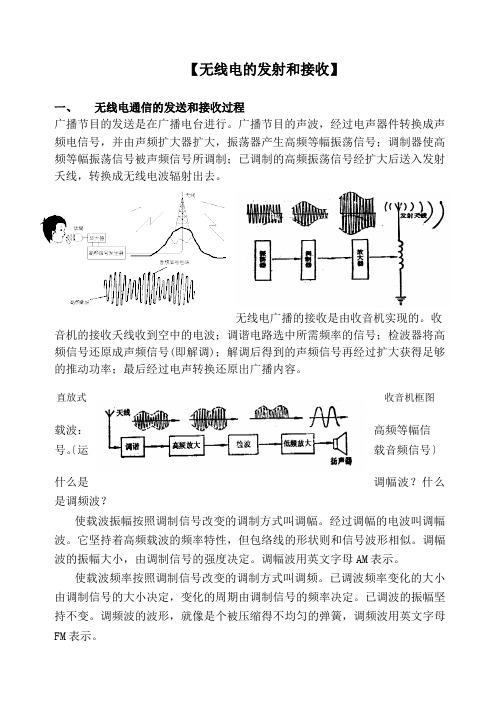

【无线电的发射和接收】一、无线电通信的发送和接收过程广播节目的发送是在广播电台进行。

广播节目的声波，经过电声器件转换成声频电信号，并由声频扩大器扩大，振荡器产生高频等幅振荡信号；调制器使高频等幅振荡信号被声频信号所调制；已调制的高频振荡信号经扩大后送入发射夭线，转换成无线电波辐射出去。

无线电广播的接收是由收音机实现的。

收音机的接收夭线收到空中的电波；调谐电路选中所需频率的信号；检波器将高频信号还原成声频信号(即解调)；解调后得到的声频信号再经过扩大获得足够的推动功率；最后经过电声转换还原出广播内容。

直放式收音机框图载波：高频等幅信〔运载音频信号〕号。

什么是调幅波？什么是调频波？使载波振幅按照调制信号改变的调制方式叫调幅。

经过调幅的电波叫调幅波。

它坚持着高频载波的频率特性，但包络线的形状则和信号波形相似。

调幅波的振幅大小，由调制信号的强度决定。

调幅波用英文字母AM表示。

使载波频率按照调制信号改变的调制方式叫调频。

已调波频率变化的大小由调制信号的大小决定，变化的周期由调制信号的频率决定。

已调波的振幅坚持不变。

调频波的波形，就像是个被压缩得不均匀的弹簧，调频波用英文字母FM表示。

二、超外差收音机的工作原理收音机的任务是从许多电台发射的高频信号中选出想收听电台的信号加以检波和扩大，并把它还原成声音。

因此一台收音机必需具备输入调谐电路、检波电路和扩大电路。

〔一〕直放式收音机如果从天线经输人调谐电路传来的高频信号，在检波以前不改变原来的频率，而直接送到高频扩大器扩大，这叫做“直接扩大式收音机〞。

其缺点是对各种频带扩大作用不均匀，整灵巧敏度不高、选择性不佳。

为解决这些问题，研制了超外差式收音机。

〔二〕超外差式收音机收音机把接收到的电台信号、本机振荡信号同时送入变频管进行混频，并始终坚持本机振荡频率比外来信号频率高465KHz，通过选频电路取两个信号的“差频〞进行中频扩大。

再将这个固定的中频信号经中放、检波、低放、功放推动扬声器发声。

收音机（FM/AM）的基本原理及相关重要指标定义、标准及具体测试方法第一节A M BAND （调幅式收音机）基本原理广播电台将声音信号加到高频电波上即“调制”，意思即用音频信号去调制高频电信号，使高频信号的幅度、频率或相位随音频信号的变化而变化。

“连载”音频信号的高频信号即“载波”。

所谓“调幅”是使高频载波的幅度随音频信号的变化而变化。

但载波的频率不变，经调幅后产生的信号为“调幅波”。

收音机调试位说明1.中频位（IF位）1、中频位有AM中频和FM中频，统称IF位，IF位主要是用来调较中频频率和增益的，按规定AM中频一般为450KHZ/455KHZ/465KHZ 、FM为10.7MHZ。

2、IF位需用仪器：AM中频信号仪、FM中频信号仪、高频示波器、信号衰减器。

3、按图接好仪器与机架接FF.MA.MF.RA.R信号仪上的信号点信号（M）经开关W1转换后，输入到高频示波器背后信号点输入端，为示波器提供频率标点；信号仪上的水平信号（S）经开关W2转换后，输入到高频示波器背后的水平输入端，为示波器提供较机水平线。

AM IF信号（ARF）经衰减器调节后从天线（AM COIL）次级输入；FM IF信号（FRF）经衰减器调节后接到机板的FM 19圈半输入（或者接到天线输入端）。

AM、FM的振荡用104电容短路接地，输出检波/鉴频信号经104 电容耦合接高频示波器INPUT端。

4、将样机放入机架上（样机调试方法后面介绍）调节衰减器、示波器，使AM/FM波形适中且信号不能过强，否则看不出低机，样机波形用标记贴于示波器上，方便较机员鉴别好坏机。

5、IF位波形AM中频要求455时，把455调FM中频要求10.7时，把10.7调到峰点即可，波形如下：到中点即可，波形如下：6、调较方法：将机板放入机架，功能制打到收音位置，波段制打到FM位置，信号仪转换开关打到FM位置，调节FM中频周，如蓝周、橙周等，使波形增益、频率达到样机以上要求，然后再将波段制/信号仪转换开关打到AM位置，调节AM中频周，如（黄周、白周等），使AM波形增益、频率达到样板机要求，波形不应失真。

收音机的原理及电路分析作者: 苏炳锋指导教师：陈学东专业及班级：10电子通信G52020年7月5日收音机，由机械器件、电子器件、磁铁等构造而成，用电能将电波信号转换并能收听广播电台发射音频信号的一种机器。

又名无线电、广播等。

收音机原理与结构就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机或喇叭变成音波。

由于科技进步，天空中有了很多不同频率的无线电波。

如果把这许多电波全都接收下来，音频信号就会象处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。

为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤掉”，以免产生干扰，这就是我们收听广播时，所使用的“选台”按钮。

选择性电路的输出是选出某个电台的高频调幅信号，利用它直接推动耳机（电声器）是不行的，还必须把它恢复成原来的音频信号，这种还原电路称为解调，把解调的音频信号送到耳机，就可以收到广播。

中波的频率范围为525—1605kHz。

短波的频率范围为3500—18000kHz。

收音机分类常用的收音机是超外差式收音机，主要有调幅收音机、调频收音机和调频立体声收音机三类。

一、按体积从体积大小上可基本分为袖珍型、便携式、台式收音机。

二、按功能从功能上可以基本分为传统机械指针式收音机、非存储模拟调谐数显收音机、能存储电台频率的PLL合成数字调谐收音机、DSP电子数调机。

三、按波段从波段上基本分为调频与中波二波段收音机、短波与调频二波段收音机、短波与中波二波段收音机、3-4多波段收音机（调频|中波|1-2短波）、5- 14多波段收音机（调频|中波|3-12个短波）、全波段。

目前市场上单波段、二波段收音机较少，融调频、中波与短波为一体的多波段收音机为多。

收音机的基本知识一、无线电的传播调幅制无线电广播分为长波、中波和短波三个大波段，分别由相应波段的无线电波传送信号。

我国只有中波和短波两个大波段的无线电广播。

中波广播使用的频段大致为550kHz-1600kHz，主要靠地波传播，也伴有部分天波（夜间为甚）；短波广播使用的频段约为2MHz-24MHz，主要靠天波传播，近距离内伴有地波。

调频制无线电广播多用超短波(甚高频)无线电波传送信号，国内广播电台使用的频率约为88MHz-108MHz，校园广播电台使用的频率约在70MHz----88MHZ之间，主要靠空间波传送信号。

目前，地面的广播电视分做VHF(甚高频或称米波)和UHF(特高频或称分米波)两个频段。

在我国，VHF频段电视使用的频率范围是48.5MHz-3MHz，划分成1-12频道，UHF频段使用的频率范围是470MHz-956MHz，划分成：3-68频道。

它们基本上都是靠空间波传播的。

二、收音机的发展民用广播和收音机发明于本世纪初。

近百年来，无线电广播与收音机技术发生了翻天覆地的变化。

广播方式从调幅(AM)广播时代开始，经历了调频(FM)广播、调频立体声(FM STEREO)广播、数字音频广播(DAB)等阶段。

目前，科学家正研究短波段的数字广播(DRM)。

民用广播所使用的频率，经历了长波(LW)、中波(MW)、短波(SW)、超短波调频(FM)、卫星调频广播等阶段；广播的传播距离和覆盖范围也从近距离到利用人造地球卫星进行全球转播等；收音机从矿石收音机、电子管收音机、晶体管收音机、集成电路收音机，到使用微电脑处理器的数字调谐收音机；收音机的基本电路形式、也从直接放大式，到超外差式、多次变频式电路。

收音机的体积也从笨重变小到微型，而音质却越来越好......年代 收音机基本电路和常用信号放大元件 主要民用广播制式和波段20-60年代 电子管电路/直放式，外差式 长波/中波/短波50-70年代 晶体管电路/外差式，多次变频 中波/短波/调频70-80年代 集成电路/外差式，多次变频，数字调谐 中波/短波/调频90年代 集成电路/外差式，多次变频，数字调谐 中波/短波/调频/数字广播三、收音机的分类市场上常见的收音机，主要有以下几种分类方法：■按波段分类可分为：调频/调幅两波段、调频立体声/调幅两波段、调频/中波/短波3-5波段、调频/中波/短波8-12波段、调频立体声/中波/短波8-12波段、电视伴音等收音机。

收音机的原理及电路分析 The Standardization Office was revised on the afternoon of December 13, 2020收音机的原理及电路分析作者: 苏炳锋指导教师：陈学东专业及班级： 10电子通信G52022年2月24日收音机，由机械器件、电子器件、磁铁等构造而成，用电能将电波信号转换并能收听广播电台发射音频信号的一种机器。

又名无线电、广播等。

收音机原理与结构就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机或喇叭变成音波。

由于科技进步，天空中有了很多不同频率的无线电波。

如果把这许多电波全都接收下来，音频信号就会象处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。

为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤掉”，以免产生干扰，这就是我们收听广播时，所使用的“选台”按钮。

选择性电路的输出是选出某个电台的高频调幅信号，利用它直接推动耳机（电声器）是不行的，还必须把它恢复成原来的音频信号，这种还原电路称为解调，把解调的音频信号送到耳机，就可以收到广播。

中波的为525—1605kHz。

短波的为3500—18000kHz。

收音机分类常用的收音机是超外差式收音机，主要有调幅收音机、调频收音机和调频立体声收音机三类。

一、按体积从体积大小上可基本分为袖珍型、便携式、台式收音机。

二、按功能从功能上可以基本分为传统机械指针式收音机、非存储模拟调谐数显收音机、能存储电台频率的PLL合成数字调谐收音机、DSP电子数调机。

三、按波段从波段上基本分为调频与中波二波段收音机、与调频二波段收音机、短波与中波二波段收音机、3-4多波段收音机（调频|中波|1-2短波）、5- 14多波段收音机（调频|中波|3-12个短波）、全波段。

目前市场上单波段、二波段收音机较少，融调频、中波与短波为一体的多波段收音机为多。

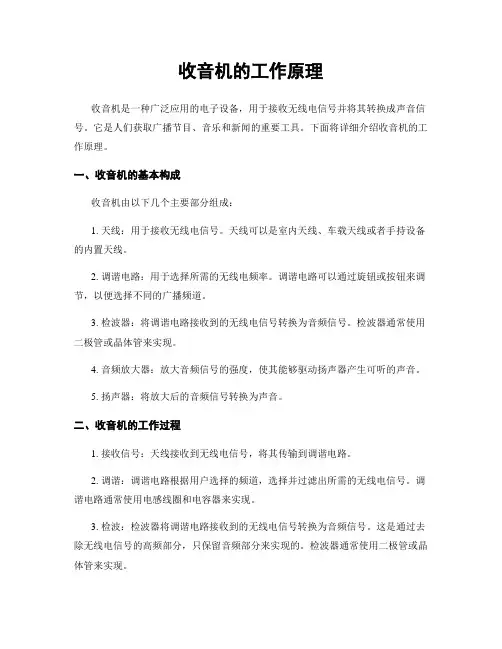

收音机的工作原理收音机是一种广泛应用的电子设备，用于接收无线电信号并将其转换成声音信号。

它是人们获取广播节目、音乐和新闻的重要工具。

下面将详细介绍收音机的工作原理。

一、收音机的基本构成收音机由以下几个主要部分组成：1. 天线：用于接收无线电信号。

天线可以是室内天线、车载天线或者手持设备的内置天线。

2. 调谐电路：用于选择所需的无线电频率。

调谐电路可以通过旋钮或按钮来调节，以便选择不同的广播频道。

3. 检波器：将调谐电路接收到的无线电信号转换为音频信号。

检波器通常使用二极管或晶体管来实现。

4. 音频放大器：放大音频信号的强度，使其能够驱动扬声器产生可听的声音。

5. 扬声器：将放大后的音频信号转换为声音。

二、收音机的工作过程1. 接收信号：天线接收到无线电信号，将其传输到调谐电路。

2. 调谐：调谐电路根据用户选择的频道，选择并过滤出所需的无线电信号。

调谐电路通常使用电感线圈和电容器来实现。

3. 检波：检波器将调谐电路接收到的无线电信号转换为音频信号。

这是通过去除无线电信号的高频部分，只保留音频部分来实现的。

检波器通常使用二极管或晶体管来实现。

4. 放大：音频信号经过检波后，会非常微弱。

音频放大器会将其放大到足够的强度，以便驱动扬声器产生声音。

5. 输出声音：放大后的音频信号通过扬声器转换为可听的声音。

扬声器通常是一个震动膜，当电流通过时，震动膜会产生声音。

三、收音机的其他工作特点1. 调频和调幅：收音机可以接收调频（FM）和调幅（AM）两种类型的无线电信号。

调频广播通常提供更高的音质和更广的频率范围，而调幅广播则具有更长的传输距离。

2. 不同频段：收音机可以接收不同频段的无线电信号，如短波、中波和调频波段。

不同频段的广播电台通常提供不同类型的节目和服务。

3. 数字化收音机：现代收音机中也出现了数字化收音机，它使用数字信号处理技术来提供更好的音质和抗干扰能力。

4. 其他功能：一些收音机还具有其他功能，如闹钟、录音和存储预设频道等。

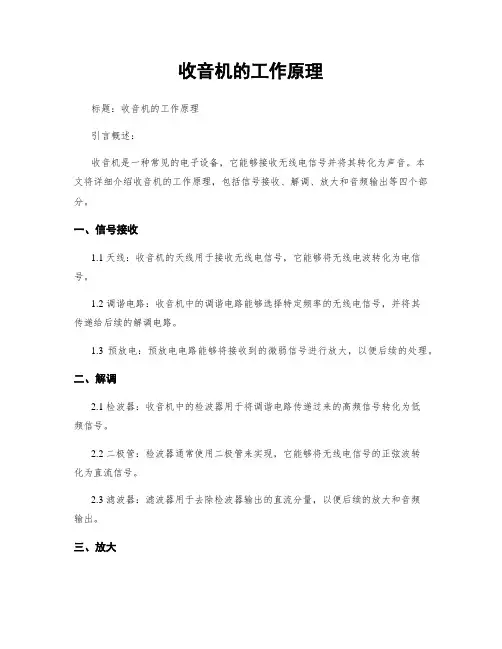

收音机的工作原理标题：收音机的工作原理引言概述：收音机是一种常见的电子设备，它能够接收无线电信号并将其转化为声音。

本文将详细介绍收音机的工作原理，包括信号接收、解调、放大和音频输出等四个部分。

一、信号接收1.1 天线：收音机的天线用于接收无线电信号，它能够将无线电波转化为电信号。

1.2 调谐电路：收音机中的调谐电路能够选择特定频率的无线电信号，并将其传递给后续的解调电路。

1.3 预放电：预放电电路能够将接收到的微弱信号进行放大，以便后续的处理。

二、解调2.1 检波器：收音机中的检波器用于将调谐电路传递过来的高频信号转化为低频信号。

2.2 二极管：检波器通常使用二极管来实现，它能够将无线电信号的正弦波转化为直流信号。

2.3 滤波器：滤波器用于去除检波器输出的直流分量，以便后续的放大和音频输出。

三、放大3.1 中频放大：收音机中的中频放大器能够放大检波器输出的低频信号，以便进一步处理。

3.2 变压器：中频放大器通常使用变压器来实现信号的放大。

3.3 高频放大：高频放大器用于放大调谐电路传递过来的高频信号，以增强信号强度。

四、音频输出4.1 音频放大：音频放大器用于放大中频放大器输出的低频信号，使其能够驱动扬声器。

4.2 扬声器：扬声器将放大后的信号转化为声音，并将其传递给用户。

4.3 音量调节：收音机通常配备音量调节器，用户可以通过调节音量控制电路来改变声音的大小。

通过以上四个部分的工作，收音机能够将无线电信号转化为声音信号，并通过扬声器输出给用户。

收音机的工作原理涉及到信号接收、解调、放大和音频输出等多个环节，每个环节都起着关键的作用。

深入了解收音机的工作原理有助于我们更好地理解和使用这一常见的电子设备。

无线电广播和收音机基本原理无线电广播和收音机是基于无线电技术的通信工具，广泛应用于娱乐、信息传递和紧急通讯等领域。

本文将介绍无线电广播和收音机的基本原理。

无线电广播的原理是利用无线电波传播信号。

广播台通过调制技术将音频信号转化为高频电信号，并将这些信号经过放大、调制等过程发送出去。

接收端的收音机则将接收到的无线电信号转化为音频信号，通过扬声器播放出来。

无线电波的传播是基于电磁波的性质，电磁波是在空间中传播的振荡现象。

电磁波由电场和磁场交替变化而产生，它们垂直于彼此并同时垂直于传播方向。

频率越高，电磁波的能量越大，对应的波长越短。

收音机是用来接收无线电信号并转化为音频信号的设备。

它由信号接收器、解调器、放大器和扬声器等部分组成。

信号接收器是收音机的核心部分，其作用是接收和放大广播电台发出的信号。

它通常由一根天线接收无线电信号，并通过电路将信号放大。

解调器是用来将调制过的高频信号解调回原始音频信号的部分。

解调器根据广播电台的调制方式，选择合适的解调技术进行信号还原。

放大器是将解调后的信号放大到可以被扬声器播放的水平的部分。

放大器通过增加信号的振幅，使音频信号达到合适的音量。

最后，扬声器将放大后的音频信号转化为声音。

扬声器是将电信号转化为声音的装置，通过振膜的振动产生声音。

总的来说，无线电广播和收音机的基本原理是利用无线电波传输音频信号。

广播台通过调制技术将音频信号转化为高频电信号，并将其发送出去。

收音机通过接收天线接收无线电信号，经过解调、放大和扬声器等部分将其转化为可听的声音。

这种无线电通信的技术已经广泛应用于我们的日常生活中。

无线电广播和收音机在现代社会中扮演着重要的角色。

它们不仅为我们提供娱乐和信息，还作为重要的紧急通讯工具。

在接下来的内容中，我们将深入探讨无线电广播和收音机的工作原理、技术发展和应用。

首先，让我们更深入地了解无线电波的传播原理。

无线电波是通过电磁场相互作用而传播的振荡。

当电子在传导体中运动时，会产生电场和磁场。

收音机的工作原理
收音机是一种通过无线电波接收和解调信号的设备，可以播放广播电台的音频
内容。

它的工作原理涉及到无线电通信和信号处理的知识，下面我们来详细了解一下收音机的工作原理。

首先，收音机的接收部分是由天线组成的。

当广播电台发射信号时，这些信号
会以无线电波的形式传播出去，然后被收音机的天线接收到。

天线会将接收到的无线电波转换成微弱的电信号，这些信号随后会被送入收音机的调谐电路中。

调谐电路的作用是选择特定频率的信号并将其放大。

收音机上通常有一个旋钮
或按钮来调节频率，当用户选择不同的频率时，调谐电路会自动调整以接收对应频率的信号。

一旦信号被调谐并放大，它将被送入解调电路进行处理。

解调电路的作用是将接收到的调幅（AM）或调频（FM）信号转换成音频信号。

在AM广播中，音频信号会被调幅到载波信号上，而在FM广播中，音频信号会改变载波信号的频率。

解调电路会将这些调制过的信号还原成原始的音频信号，并将其送入扬声器进行播放。

最后，收音机的音频输出部分会将音频信号转换成声音。

这一部分通常由扬声
器和音频放大器组成，扬声器会将电信号转换成声音，而音频放大器则会增加音频信号的幅度，使其能够驱动扬声器发出清晰的声音。

总的来说，收音机的工作原理涉及到无线电波的接收、调谐、解调和音频输出
等过程。

通过这些步骤，收音机能够接收并播放广播电台的音频内容，为人们提供丰富多样的音乐、新闻和娱乐节目。

希望通过本文的介绍，您能对收音机的工作原理有更深入的了解。

收音机电路结构和工作原理
收音机是一种用于接收和放大无线电信号的设备。

它的电路结构主要包括天线、调谐电路、中频放大电路、检波电路、音频放大电路和扬声器等组件。

工作原理如下：
1. 天线：用于接收无线电信号，将信号转换为电流信号传递给调谐电路。

2. 调谐电路：根据所需频道选择，调整接收信号的频率。

它由电感和电容组成，形成谐振回路，通过调整电容和电感的值，使电路在所需频率上谐振。

3. 中频放大电路：接收到的调谐信号通过中频放大电路进行放大。

中频放大电路主要由中频变压器和中频放大器组成，它将调谐电路输出的信号变换为中频信号，并将其放大。

4. 检波电路：将中频信号转换为音频信号。

检波电路通常使用二极管，它将中频信号转换为直流信号，同时将音频信号分离出来。

5. 音频放大电路：对音频信号进行放大。

音频放大电路通常由放大器组成，它将检波电路输出的音频信号放大到足够的电平，以供扬声器进一步驱动。

6. 扬声器：将放大的音频信号转换为声音，供人们聆听。

通过以上电路结构和工作原理，收音机可以接收到空中传来的无线电信号，并将其转化成声音，使人们能够收听到广播、音乐和其他声音。
