再流焊工艺

再流焊接工艺的原理是什么再流焊接工艺是一种常用的电子元器件和电路板焊接工艺。

它主要通过将电子元器件和电路板上的焊锡熔化，使其粘附在电路板的焊盘上，从而实现焊接的目的。

再流焊接工艺有以下几个主要的原理：1. 熔化焊锡：再流焊接工艺的核心原理是将焊锡加热熔化，使其成为液态，从而能够粘附在焊盘上。

焊锡的熔点一般为183C-215C，加热的温度一般在熔点以上几十度左右。

2. 流动力原理：再流焊接工艺还依靠焊锡的表面张力和外加的压力来驱动焊锡的流动。

在焊接过程中，焊锡形成一个稳定的湿润波浪边界，焊盘通常以打孔方式进行，焊锡通过孔洞进入焊盘形成焊点。

3. 液态扩散原理：再流焊接过程中，焊锡与焊盘表面会发生性扩散的相互作用。

焊盘上的金属元素与焊锡液态相互作用，从而形成一层金属-焊锡合金层。

这种金属-焊锡合金层能够提高焊接接头的可靠性和牢固性。

4. 礼服吸盘原理：再流焊接过程中，往往需要移动焊头对不同的焊点进行焊接，这时候焊头上会吸附一定数量的焊锡。

通过利用吸盘的功效可以在不影响焊接质量的情况下，吸住多余的焊锡，从而保证下一道焊点的质量。

5. 热传导和冷却原理：再流焊接过程中，焊点往往需要进行散热和冷却，以保证焊接点的质量。

这时候需要控制焊接时间和温度，使焊点能够充分冷却并固化。

同时，可以通过控制加热时间和温度来控制焊接点的形状和尺寸。

以上就是再流焊接工艺的主要原理。

再流焊接主要应用于电子元器件和电路板的焊接，具有焊接速度快、效率高、焊接可靠性好等优点，被广泛应用于电子制造业中。

再流焊接工艺的实施需要结合具体情况，合理控制焊接参数，以保证焊点质量，提高产品的可靠性。

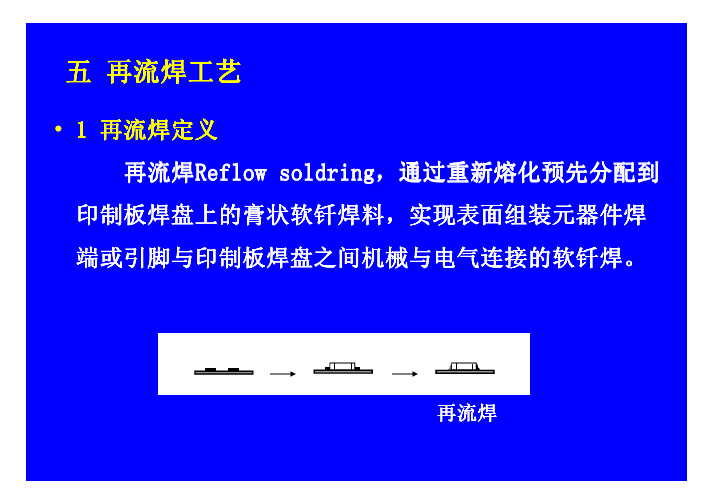

五再流焊工艺•1 1 再流焊定义再流焊定义再流焊再流焊Reflow Reflow Reflow soldring soldring soldring，，通过重新熔化预先分配到印制板焊盘上的膏状软钎焊料印制板焊盘上的膏状软钎焊料，，实现表面组装元器件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊。

端或引脚与印制板焊盘之间机械与电气连接的软钎焊。

再流焊从温度曲线从温度曲线（（见图见图11）分析再流焊的原理分析再流焊的原理：：当PCB PCB进入升温区进入升温区（干燥区干燥区））时，焊膏中的溶剂焊膏中的溶剂、、气体蒸发掉气体蒸发掉，，同时同时，，焊膏中的助焊剂润湿焊盘剂润湿焊盘、、元器件端头和引脚元器件端头和引脚，，焊膏软化焊膏软化、、塌落塌落、、覆盖了焊盘覆盖了焊盘，，将焊盘将焊盘、、元器件引脚与氧气隔离元器件引脚与氧气隔离；；PCB PCB进入保温区时进入保温区时进入保温区时，，使PCB PCB和元器和元器件得到充分的预热，件得到充分的预热，以防以防PCB PCB PCB突然进入焊接高温区而损坏突然进入焊接高温区而损坏突然进入焊接高温区而损坏PCB PCB PCB和元器和元器件；当PCB PCB进入焊接区时进入焊接区时进入焊接区时，，温度迅速上升使焊膏达到熔化状态温度迅速上升使焊膏达到熔化状态，，液态焊锡对焊锡对PCB PCB PCB的焊盘的焊盘的焊盘、、元器件端头和引脚润湿元器件端头和引脚润湿、、扩散扩散、、漫流或回流混合形成焊锡接点形成焊锡接点；；PCB PCB进入冷却区进入冷却区进入冷却区，，使焊点凝固使焊点凝固。

此时完成了再流焊此时完成了再流焊。

3 3 再流焊工艺特点再流焊工艺特点再流焊工艺特点（（与波峰焊技术相比与波峰焊技术相比））•1)元器件受到的热冲击小元器件受到的热冲击小；；•2)能控制焊料的施加量能控制焊料的施加量；；•3)有自定位效应有自定位效应（（self alignment alignment））—当元器件贴放位置有一定偏离时一定偏离时，，由于熔融焊料表面张力作用由于熔融焊料表面张力作用，，当其全部焊端或引脚与相应焊盘同时被润湿时，相应焊盘同时被润湿时，在表面张力作用下在表面张力作用下，，自动被拉回到近似目标位置的现象标位置的现象；；•4)焊料中不会混入不纯物焊料中不会混入不纯物，，能正确地保证焊料的组分能正确地保证焊料的组分；；•5)可在同一基板上可在同一基板上，，采用不同焊接工艺进行焊接采用不同焊接工艺进行焊接；；•6)工艺简单工艺简单，，焊接质量高焊接质量高。

SMT工艺技术改进：通孔元件再流焊工艺及部分问题课件 (一)SMT(表面贴装技术)已经成为了电子制造行业中的主流工艺，然而随着通孔元件的需求不断增长，通过SMT技术实现通孔元件的安装一直是一个难题。

基于这个背景，通孔元件再流焊工艺被引入到SMT工艺中，这项技术的出现大大提高了通孔元件的质量和可靠性，在很大程度上推动了电子制造领域的发展。

一、通孔元件再流焊工艺的优点1. 提高焊接质量通孔元件再流焊工艺是通过热波及熔融的焊料润湿材料表面，形成金属间的结合，这种焊接方式比手工焊接更加自动化，从而可以大大提高焊接质量。

2. 提高生产效率通孔元件再流焊工艺可以实现批量生产，能够高效地完成电子元器件的焊接，从而大大提高了生产效率。

3. 降低生产成本传统的手工焊接需要大量的人力和时间，增大了生产成本，而再流焊工艺减少了人力投入，节约了大量的时间和资金，从而降低了生产成本。

二、通孔元件再流焊工艺存在的问题1. 开始运用领域有限通孔元件再流焊工艺的开始仅局限于一些高技术领域，如航空、军事、卫星通讯等应用领域。

一些企业中级技术水平较低，尚未广泛开展此项工艺。

2. 工艺控制技术的不稳定性在实践使用中，通孔元件再流焊工艺容易受到工艺参数、材料附着、热量等环境因素影响，其工艺控制技术相比其他工艺仍有待进一步完善。

3. 工人专业水平要求较高通孔元件再流焊工艺操作相对手工焊接复杂，特别是参数的调试和元器件和PCB的适配要求工人的专业水平较高，企业需要有一定的人才储备。

总之，通孔元件再流焊工艺是一种具有广阔应用前景的新工艺，将会引领电子制造技术的新发展方向。

同时我们需要认识到，此项技术仍有提高空间，需要在工艺控制、设备更新、人才培养等方面不断地改进和提升。

再流焊的工艺流程再流焊是一种常见的电子元器件焊接工艺，主要用于表面贴装技术（SMT）中焊接电子元器件至PCB板上。

再流焊工艺流程主要包括准备工作、预热、再流焊、冷却和清洗等步骤。

下面将详细介绍再流焊的工艺流程。

一、准备工作在进行再流焊之前，首先需要进行准备工作。

这包括准备再流焊设备，检查设备的工作状态和焊接工艺参数是否符合要求。

同时，需要准备好焊接所需的PCB板和电子元器件，确保它们的质量和准确性。

另外，还需要准备好焊接所需的焊料和助焊剂等材料。

二、预热在进行再流焊之前，需要对PCB板和电子元器件进行预热处理。

预热的目的是为了去除表面的水分和挥发性物质，以及减少焊接温度对元器件的影响。

预热温度和时间需要根据具体的元器件和PCB板的要求来确定，一般在150-200摄氏度的温度下进行预热，时间约为3-5分钟。

三、再流焊再流焊是整个工艺流程的核心步骤。

在再流焊过程中，首先需要将预热好的PCB板和电子元器件放置在再流焊设备的焊接区域。

然后，通过再流焊设备的加热系统，将焊料加热至液态状态，使其在PCB板和元器件之间形成可靠的焊接连接。

再流焊温度和时间需要根据具体的焊料和元器件要求来确定，一般在220-250摄氏度的温度下进行再流焊，时间约为20-30秒。

四、冷却再流焊完成后，需要对焊接好的PCB板和电子元器件进行冷却处理。

冷却的目的是为了使焊接点快速凝固，确保焊接质量。

一般可以通过再流焊设备的冷却系统或者自然冷却的方式进行处理。

冷却时间约为1-2分钟。

五、清洗最后一步是对焊接好的PCB板和电子元器件进行清洗处理。

清洗的目的是为了去除焊接过程中产生的焊渣和助焊剂等残留物，以及保持焊接表面的清洁。

清洗可以采用化学清洗或者超声波清洗的方式进行，确保清洗后的PCB板和元器件表面干净无污染。

通过以上几个步骤，再流焊工艺流程就完成了。

再流焊工艺流程是一种成熟的焊接工艺，能够实现高效、稳定和可靠的焊接效果，广泛应用于电子制造行业中。
