悬挑架安全技术交底前言随着建筑行业的不断发展，越来越多的高层建筑和桥梁工程需要使用到悬挑架。
悬挑架作为建筑行业中不可或缺的装备，为建筑工人提供了高空作业的舞台。
然而，由于悬挑架作为高空作业装备，安全问题始终是十分重要的。
本文将介绍悬挑架的安全技术交底，包括悬挑架的组成结构、安全检查及操作注意事项等，以帮助工人更好地了解和掌握悬挑架的安全使用技术，确保施工过程中安全高效。
悬挑架的组成部分悬挑架通常由以下几个组成部分组成：1. 单位梁单位梁是悬挑架的主要承载部件，其材料通常为钢管或铝合金材料，通过螺栓连接形成整个悬挑架的主体骨架。
在平时应特别注意检查悬挑架主体部分的焊缝和螺栓的连接。
2. 悬臂梁悬臂梁是悬挑架的扩展部位，起到支撑和平衡主体骨架的作用。
在维护过程中需要检查悬臂梁连接部分是否有裂纹或者变形现象。
3. 吊篮吊篮是悬挑架上的工作平台，其材料通常是钢板或者铝合金材料。
平时应特别注意吊篮的平整度和内部设施的完整性。
4. 吊钩吊钩是吊篮与单位梁之间的连接件，需要注意检查其连接部分是否松动或出现变形。
安全检查为了确保悬挑架的安全使用，施工前和施工中都需要进行安全检查。
1. 施工前的安全检查施工前的安全检查是必须的，包括下列几个方面：•检查悬挑架整体的焊缝和螺栓连接状态，所有连接件应该紧固无松动，焊接是否有裂纹等；•检查吊篮、吊钩及连接件的状态是否正常，吊篮内部是否清洁整齐；•检查安全防护装置的设置情况是否符合要求，所有安全装置必须完整无缺；•检查悬挑架的稳定性，避免悬挑架倾斜或移动。
2. 施工过程中的安全检查施工过程中的安全检查同样重要，包括下列几个方面：•检查安全带、安全网等安全防护设施的设置是否完善，保证施工人员的安全；•检查悬挑架的支撑及支座部位是否有变形和松动现象，避免意外事故；•给施工人员提供安全培训，明确作业流程和操作流程。
操作注意事项除了安全检查之外，操作时的注意事项也十分重要，包括下列几个方面：•严格按照悬挑架安全规范进行操作，以防止意外事故的发生；•在高空作业时，必须使用安全绳或固定装备保证人员安全；•悬挑架禁止超载操作，不得超出其使用的最大负载限制；•悬挑架本身的安全设施不能进行私自拆卸、改动等操作，以免影响整个悬挑架的结构和稳定性。
一、交底目的为确保悬挑式外架施工过程中的安全，预防安全事故的发生，特进行安全技术交底。
本交底适用于所有参与悬挑式外架施工的作业人员。
二、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工内容：____________________4. 施工期限：____________________三、悬挑式外架基本构造及安全要求1. 悬挑式外架基本构造：- 悬挑梁：采用型钢或钢筋混凝土制作，承受荷载并传递至建筑物主体结构。
- 横梁：连接悬挑梁与立杆，传递荷载并形成脚手架平面。
- 立杆：支撑脚手架平面，传递荷载至悬挑梁。
- 脚手板：铺设在横梁上，供施工人员行走和堆放材料。
- 安全防护设施：包括防护栏杆、安全网、踢脚板等。
2. 安全要求：- 施工人员必须经过安全技术培训，持证上岗。
- 施工现场必须设置安全警示标志，明确警示内容。
- 悬挑式外架搭设前，必须进行方案编制，并经相关部门审核批准。
- 搭设过程中，必须严格按照方案执行，不得随意更改。
- 施工人员必须佩戴安全帽、安全带等个人防护用品。
- 严禁酒后上岗、违规操作。
- 悬挑式外架施工区域应设立安全通道，方便人员通行。
四、悬挑式外架搭设及拆除安全操作规程1. 搭设操作规程：- 搭设前，应对施工人员进行安全技术交底，确保其了解操作规程。
- 搭设过程中，必须严格按照方案执行，确保悬挑式外架的稳定性。
- 搭设过程中，应随时检查悬挑式外架的连接部位，确保连接牢固。
- 搭设完成后，应进行验收，确保悬挑式外架符合安全要求。
2. 拆除操作规程：- 拆除前，应对施工人员进行安全技术交底，确保其了解操作规程。
- 拆除过程中，必须严格按照方案执行，确保悬挑式外架的稳定性。
- 拆除过程中，应随时检查悬挑式外架的连接部位，确保连接牢固。
- 拆除完成后，应对现场进行清理，消除安全隐患。
五、应急预案1. 火灾事故：- 立即切断电源，扑灭初期火灾。
一、交底目的为确保施工现场悬挑架的安全使用，预防事故发生，特进行本次安全技术交底。
请所有参与悬挑架搭设、使用、维护和拆除的作业人员认真学习和遵守以下安全规定。
二、交底内容1. 悬挑架基本要求- 悬挑架搭设前，必须对施工人员进行安全技术培训，确保其了解悬挑架的安全操作规程。
- 悬挑架搭设、使用和拆除过程中，必须严格遵守国家有关建筑安全生产的法律法规和标准。
- 悬挑架搭设前，应进行全面检查，确保其结构稳固、连接可靠、安全防护设施齐全。
2. 悬挑架搭设要求- 搭设悬挑架时，应遵循自下而上、先主后次的顺序。
- 立杆应垂直放置，横杆应水平放置，斜杆应与地面成45°～60°角。
- 悬挑架的扣件连接应牢固，不得松动。
- 悬挑架的连墙件应与主体结构连接牢固，不得松动。
- 悬挑架的支撑体系应稳固，不得出现变形、倾斜等现象。
- 悬挑架的外围应设置高1.2m的护身栏，并立挂密目安全网，下口封死。
- 悬挑架的操作面下面5米左右必须搭设3米宽的水平安全网。
3. 悬挑架使用要求- 使用悬挑架时，必须佩戴安全帽、安全带等个人防护用品。
- 禁止在悬挑架上吸烟、嬉戏打闹、酒后上岗。
- 禁止操作与自己无关的设备。
- 禁止超载使用悬挑架，每平方米不得超过100公斤。
- 禁止擅自拆除悬挑架的任何部件。
4. 悬挑架拆除要求- 悬挑架拆除前，必须制定详细的拆除方案，经相关部门审批后方可实施。
- 拆除悬挑架时，应遵循自上而下、先主后次的顺序。
- 拆除过程中，应确保作业人员的安全，防止坠落事故发生。
- 拆除后的悬挑架应及时清理，并妥善保管。
三、安全注意事项1. 悬挑架搭设、使用和拆除过程中，必须严格遵守安全操作规程，确保作业人员的人身安全。
2. 定期对悬挑架进行检查，发现问题及时整改。
3. 加强对悬挑架的安全教育培训，提高作业人员的安全意识。
4. 建立健全悬挑架的安全管理制度，确保悬挑架的安全使用。
四、交底责任1. 施工单位应负责悬挑架的安全技术交底，确保作业人员了解和掌握安全操作规程。
悬挑外脚手架技术交底一、悬挑外脚手架概述悬挑外脚手架作为高层建筑外部施工必须的设备，具有高效、安全、便捷、经济等特点，可大大提高施工的效率和质量。
在使用悬挑外脚手架时，必须严格按照相关的技术规范和安全操作规程进行操作，确保工作人员的人身安全和施工质量。
二、悬挑外脚手架安装前的准备工作1.悬挑外脚手架的安装前，需要制定详细的安装方案，并由专业人员进行审核。
2.确保安装的位置符合施工图纸要求，对于有高度要求的位置，还需要进行精确测量。
3.将悬挑外脚手架的安装位置周围清理干净，确保没有杂物和障碍物。
4.对于悬挑外脚手架的各个部件进行检查和测试，确保没有损坏或者失效的情况。
5.准备好安装所需的人员、设备和工具。
三、悬挑外脚手架的安装1.根据安装方案，进行主狼脚架的组装和安装，确保其稳定牢固。
2.在主狼脚架上悬挂吊笼和工作平台，吊笼要和主狼脚架保持垂直、水平，并牢固连接。
3.进行吊笼和工作平台的高度调整和悬挂位置的调整，确保其在高度和位置上满足工作需要。
4.安装安全防护设施，包括水平隔离网、垂直隔离网、安全带、安全绳等，确保工作人员的安全操作。
四、悬挑外脚手架的日常维护1.定期对悬挑外脚手架进行检查和维护，包括各个部件的检查、紧固、替换或者修复等。
2.要定期进行悬挑外脚手架的清洁，包括吊笼和工作平台的清理、隔离网的清理和更换等。
3.对于暴雨、大风等恶劣天气，要采取措施及时撤离工作人员，并在安全的情况下进行相应的紧急维修。
4.对于使用过程中发现的问题和隐患，要及时进行处理和记录。
五、悬挑外脚手架的拆卸1.拆卸前已将使用的工具材料清点、归还，确保完好。
2.工作人员须登高安全带，保险钳 / 绳用绳固定相关吊笼、承台等杂物，防止坠落。
3.卸下工作平台、吊笼等部件，注意操作方式和安全。
4.逐步去除主狼脚架，拆卸顺序与安装相反。
拆卸时应由上至下依次进行，不得跳过。
5.拆卸完成后，清理工作现场，恢复原貌，确保没有遗留和隐患。
一、交底目的为确保悬挑外架施工过程中的安全，防止安全事故的发生，特进行安全技术交底。
本交底适用于所有参与悬挑外架施工的人员。
二、交底内容1. 施工人员要求（1）所有施工人员必须经过安全技术培训，持证上岗。
（2）新工人入场前必须进行三级安全教育，考试合格后方可进入施工现场。
（3）施工现场严禁吸烟、嬉戏打闹，严禁酒后上岗，严禁操作与自己无关的设备。
2. 施工材料及设备要求（1）所有施工材料、设备必须符合国家及行业标准，具有出厂合格证。
（2）材料、设备进场后，需进行严格检查验收，不合格产品不得使用。
（3）材料、设备堆放整齐，不得占用消防通道。
3. 施工工艺要求（1）悬挑外架搭设前，应由项目部组织技术人员对施工人员进行技术交底。
（2）根据施工图纸及现场实际情况，制定悬挑外架搭设方案。
（3）搭设悬挑外架时，应严格按照以下步骤进行：1）测量放线：根据设计图纸及现场实际情况，进行测量放线。
2）预埋件：在墙体或梁上预埋卡环、吊环等。
3）安装立杆：按立杆间距排放底座，逐根树立立杆，并与纵向扫地杆扣牢。
4）安装横杆：安装第一步小横杆，随即与各立杆扣牢；安装第一步大横杆。
5）加设临时抛撑：在上撑与第二步大横杆扣牢，在装设两道连墙杆后可拆除。
6）安装连墙杆：接立杆，加设剪力撑。
7）铺设脚手板：按设计要求铺设脚手板。
8）绑扎护身栏和挡脚板：按设计要求绑扎护身栏和挡脚板。
9）挂设安全网：外侧满挂密目安全网，每层设通长200高踢脚板。
4. 安全防护措施（1）施工现场设置明显的安全警示标志，提醒施工人员注意安全。
（2）施工现场设置安全通道，确保人员、材料、设备通行畅通。
（3）登高作业人员必须佩戴合格的安全帽、系好安全带，高挂低用。
（4）严格控制施工荷载，每平方米不得超过100公斤。
（5）施工过程中，定期检查悬挑外架的稳定性，发现问题及时整改。
（6）施工结束后，对悬挑外架进行拆除，确保拆除过程安全。
三、交底责任1. 项目部负责组织安全技术交底，并对施工过程进行监督。
一、工程概况1. 工程名称：[项目名称]2. 施工部位：[具体施工部位]3. 施工单位：[施工单位名称]4. 施工时间：[开始时间]至[结束时间]二、安全注意事项1. 人员要求- 参与拆除作业的人员必须经过专业培训，持有相关操作证书。
- 严禁酒后作业，禁止追逐打闹，确保作业安全。
2. 安全防护- 作业人员必须佩戴安全帽、安全带，并确保安全带系挂牢固。
- 特种工种作业人员必须持证上岗。
3. 天气条件- 遇到六级以上大风、大雨、大雪、浓雾和雷雨等恶劣天气时，禁止进行拆除作业。
- 雨后使用外悬挑架时，应适当减少堆荷，并采取防滑措施。
三、拆除程序及方法1. 拆除准备- 清除外悬挑架上的钢板网、跳板及施工垃圾。
- 对连墙件进行检查，对不连续拆除部分进行加固。
- 对井架进行加固。
- 拆除外悬挑架部分施工用电。
- 搭设好阳台部分的防护栏杆。
- 以上工作必须经过项目验收签字认可。
2. 拆除顺序- 拆除立挂安全网、绑护身栏杆和挡脚板。
- 拆除剪刀撑、铺脚手板。
- 拆除最上部第一步大横杆，第二步大横杆。
- 拆除立杆，第三、四步大横杆和小横杆。
- 拆除第一步联墙杆，第三、四步大横杆和小横杆。
- 最后拆除联墙杆和立杆，加设临时抛撑（上端与第二步大横杆扣牢）。
- 第二步小横杆，第一步大横杆逐根拆除立杆、横向扫地杆、垫板。
3. 材料转运- 拆除的外悬挑架材料（如钢管、扣件、安全网等）立即人工转运到指定堆放场地，不得在外架上过夜。
四、警戒线及看护1. 在拆除外悬挑架下部设置安全警戒线，确保人员安全。
2. 设置看护工2人，负责现场安全监管。
五、特殊气候条件下的安全措施1. 在特殊气候条件下进行拆除作业时，必须采取切实可靠的安全保证措施。
2. 雨后使用外悬挑架时，要适当减少堆荷，并采取防滑措施。
六、人员管理1. 参加拆除作业的施工人员要事先进行体检，对不适合高处作业的人员不得安排从事搭设和拆除作业。
七、验收1. 拆除作业完成后，必须进行验收，确保拆除质量符合要求。
一、交底目的为确保悬挑架体施工过程中的安全，预防安全事故发生，提高施工人员的安全意识，特进行悬挑架体安全技术交底。
二、交底对象全体参与悬挑架体施工的施工人员、管理人员及监理人员。
三、交底内容1. 悬挑架体概述- 悬挑架体的定义、适用范围及作用。
- 悬挑架体的结构组成及主要构件。
2. 悬挑架体施工前的准备工作- 施工现场的安全防护措施。
- 施工人员的安全教育培训及考核。
- 施工材料、设备的检查及验收。
- 施工图纸的审核及交底。
3. 悬挑架体搭设过程中的安全技术要求- 搭设人员必须持证上岗，严格遵守操作规程。
- 搭设前应检查基础、锚固件等是否符合要求。
- 搭设过程中应严格按照施工方案进行，确保架体稳定。
- 搭设过程中应加强安全监护，防止高处坠落、物体打击等事故发生。
- 搭设过程中应严格控制荷载，不得超过设计荷载。
4. 悬挑架体拆除过程中的安全技术要求- 拆除前应进行安全检查，确认架体稳定后才能进行拆除。
- 拆除过程中应按照自上而下的顺序进行，严禁跳层拆除。
- 拆除过程中应加强安全监护，防止高处坠落、物体打击等事故发生。
- 拆除后的废弃物应及时清理，防止堵塞通道。
5. 悬挑架体施工过程中的其他安全技术要求- 施工现场应设置明显的安全警示标志。
- 施工人员应正确佩戴安全帽、安全带等防护用品。
- 施工现场应保持整洁，防止滑倒、绊倒等事故发生。
- 施工人员应遵守施工现场的规章制度，不得擅自离岗。
四、安全注意事项1. 施工人员必须服从现场安全管理，严格遵守操作规程。
2. 施工过程中应加强安全监护，及时发现并消除安全隐患。
3. 施工现场应保持整洁，防止滑倒、绊倒等事故发生。
4. 施工人员应正确佩戴安全防护用品，不得擅自摘下。
5. 施工过程中应加强沟通协调，确保施工顺利进行。
五、应急措施1. 发生安全事故时，应立即停止施工，并采取紧急措施进行救援。
2. 报告上级领导，启动应急预案，组织救援。
3. 对事故原因进行调查分析，制定整改措施，防止类似事故再次发生。
一、交底目的为确保外架悬挑网搭设和使用过程中的安全，预防和减少安全事故的发生，特进行安全技术交底。
二、交底内容1. 施工人员安全意识教育（1）新工人入场前必须进行三级安全教育，考试合格后方可进入施工现场。
（2）进入施工现场必须佩戴合格的安全帽，系好下颚带，锁好带扣。
（3）施工现场严禁吸烟、嬉戏打闹，严禁酒后上岗。
2. 施工现场安全操作规程（1）悬挑网搭设前，应熟悉施工图纸、现场情况和相关规范。
（2）搭设悬挑网时，应严格按照设计方案和施工工艺进行操作。
（3）悬挑网搭设过程中，严禁攀登、跨越悬挑网。
（4）搭设悬挑网时，必须使用安全带，并确保安全带挂设牢固。
（5）悬挑网搭设完成后，应进行自检和互检，确保搭设质量。
3. 悬挑网搭设及使用注意事项（1）悬挑网搭设前，应对悬挑部位进行加固处理，确保悬挑部位安全可靠。
（2）悬挑网搭设过程中，应严格按照施工顺序进行，确保搭设质量。
（3）悬挑网搭设完成后，应检查悬挑网与主体结构的连接是否牢固，确保悬挑网稳定。
（4）悬挑网使用过程中，严禁超载、堆放重物，严禁将悬挑网作为作业平台。
（5）悬挑网使用过程中，应定期检查悬挑网的连接件、扣件等是否损坏，发现问题及时更换。
4. 悬挑网拆除及回收（1）悬挑网拆除前，应制定拆除方案，确保拆除过程安全。
（2）拆除悬挑网时，应按照从上到下、从外到内的顺序进行。
（3）拆除过程中，应使用专用工具，严禁野蛮拆除。
（4）拆除后的悬挑网应及时回收，并进行检查、维修，合格后方可再次使用。
三、安全防护措施1. 搭设悬挑网时，应设置安全防护设施，如安全网、防护栏杆等。
2. 悬挑网使用过程中，应定期检查安全防护设施，确保其完好。
3. 施工现场应设置警示标志，提醒施工人员注意安全。
四、应急处理1. 发生安全事故时，应立即停止施工，组织人员救助伤员。
2. 事故发生后，应及时上报相关部门，并做好事故调查和处理工作。
五、交底时间及责任人1. 交底时间：____年____月____日2. 交底责任人：____六、交底要求1. 施工人员应认真听取安全技术交底，确保理解并掌握相关安全知识。

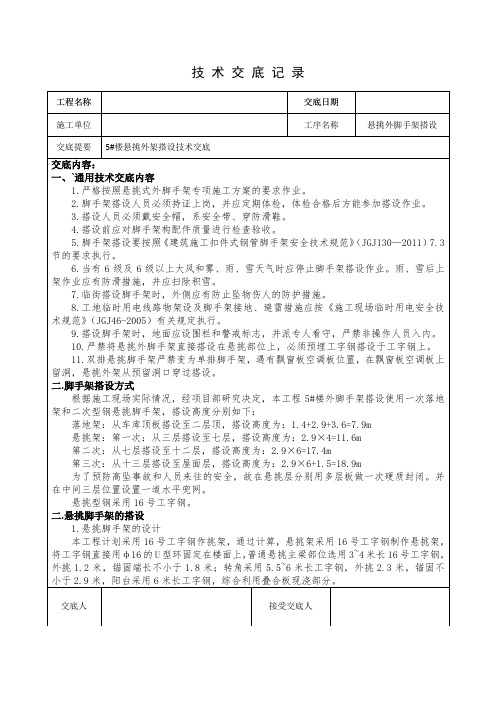

技术、安全交底记录施工单位：年月日14）悬挑式脚手架类型：双排脚手架；15）纵向水平杆接长采用对接连接；16）脚手架类型为封闭型；17）连墙件布置采用2步3跨。
连墙件连接方式为双扣件；18））U型螺栓：I级φ20mm。
3.搭设和拆卸施工流程1）搭设流程：预埋吊环→安装支架梁→立杆→纵向水平杆→横向水平杆→二等分护栏杆→连墙拉结→剪刀撑→搁楞→脚手板→踢脚板→安全网张挂→三步隔离2）拆卸流程与搭设流程相反一步一清。
4. 施工方法悬挑钢梁定距定位，悬挑梁间距应按悬挑架架体立杆纵距1.5m设置。
1 水平悬挑梁1）水平悬挑梁采用16号工字钢，主次梁部位悬挑梁采用16#工字钢，次梁采用16#工字钢，预埋直径20mm U型螺栓与楼板固定，保证有足够的锚固强度和截面抗屈曲能力，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑梁上。
上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。
通常采用在挑梁或纵向钢粱上焊接150-200mm三级25钢筋的脚头，焊缝厚度不小于4mm，以便立柱直接插在钢筋脚头内，起稳定作用。
并同时在立杆下部设置扫地杆。
见下图钢筋头悬挑梁示意图2）钢梁挑出外墙面1.2米，阳台部位从主体结构墙开始计算悬挑，相应增加内置长度，具体尺寸及悬挑位置见悬挑钢梁平面布置图。
3）悬挑梁通过阳台或其它悬挑结构时，在悬挑构件根部加设垫块以防止悬挑构件受力。
2 悬挑梁末端由两道预埋U型螺栓固定,（双螺母），端部距后边的锚环等于200mm，两锚环距离200mm，预埋U型螺栓的直径为20mm，宽度为160mm，高度不小于400mm；螺栓丝扣采取机床加工并冷弯成型，不得使用板牙套丝机或挤压滚丝，长度不小于120mm；U型螺栓宜采用冷弯成型。
预埋U型螺栓锚时附加2根1.5m 长的直径18mm的三级钢用于承受悬挑锚固端作用引起负弯矩。
如图1，悬挑钢梁楼面和穿墙时参照图2、3施工。
