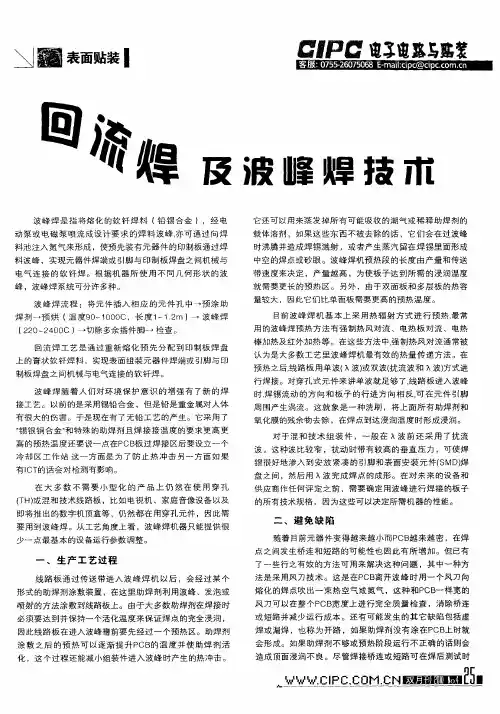

波峰焊和回流焊顺序

说起来复杂简单说目前流行的两种焊接工艺，回流焊主要焊接表面贴装元件（SMD），波峰焊主要焊接DIP插件的。

什么是回流焊呢？回流焊技术在电子制造领域并不陌生，我们电脑内使用的各种板卡上的元件都是通过这种工艺焊接到线路板上的，这种设备的内部有一个加热电路，将氮气加热到足够高的温度后吹向已经贴好元件的线路板，让元件两侧的焊料融化后与主板粘结。

这种工艺的优势是温度易于控制，焊接过程中还能避免氧化，制造成本也更容易控制。

回流焊是英文Reflow Soldering的直译，是通过重新熔化预先分配到印制板焊盘上的膏装软钎焊料，实现表面组装元器件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊。

从SMT温度特性曲线（见图）分析回流焊的原理。

首先PCB进入140℃～160℃的预热温区时，焊膏中的溶剂、气体蒸发掉，同时，焊膏中的助焊剂润湿焊盘、元器件焊端和引脚，焊膏软化、塌落，覆盖了焊盘，将焊盘、元器件引脚与氧气隔离；并使表贴元件得到充分的预热，接着进入焊接区时，温度以每秒2－3℃国际标准升温速率迅速上升使焊膏达到熔化状态，液态焊锡在PCB的焊盘、元器件焊端和引脚润湿、扩散、漫流和回流混合在焊接界面上生成金属化合物，形成焊锡接点；最后PCB进入冷却区使焊点凝固。

波峰焊基础知识（Wave Soldering）波峰焊是将熔融的液态焊料，借助与泵的作用，在焊料槽液面形成特定形状的焊料波，插装了元器件的PCB置与传送链上，经过某一特定的角度以及一定的浸入深度穿过焊料波峰而实现焊点焊接的过程。

波峰面的表面均被一层氧化皮覆盖，它在沿焊料波的整个长度方向上几乎都保持静态，在波峰焊接过程中，PCB接触到锡波的前沿表面，氧化皮破裂，PCB前面的锡波无皲褶地被推向前进，这说明整个氧化皮与PCB以同样的速度移动波峰焊机焊点成型：当PCB进入波峰面前端（A）时，基板与引脚被加热，并在未离开波峰面（B）之前，整个PCB浸在焊料中，即被焊料所桥联，但在离开波峰尾端的瞬间，少量的焊料由于润湿力的作用，粘附在焊盘上，并由于表面张力的原因，会出现以引线为中心收缩至最小状态，此时焊料与焊盘之间的润湿力大于两焊盘之间的焊料的内聚力。

回流焊回流焊技术在电子制造领域并不陌生，我们电脑内使用的各种板卡上的元件都是通过这种工艺焊接到线路板上的，这种设备的内部有一个加热电路，将空气或氮气加热到足够高的温度后吹向已经贴好元件的线路板，让元件两侧的焊料融化后与主板粘结。

这种工艺的优势是温度易于控制，焊接过程中还能避免氧化，制造成本也更容易控制。

目录简介热板传导回流焊红外线辐射回流焊：红外加热风（Hot air）回流焊：充氮（N2）回流焊：双面回流焊通孔回流焊工艺简介简介热板传导回流焊红外线辐射回流焊：红外加热风（Hot air）回流焊：充氮（N2）回流焊：双面回流焊通孔回流焊工艺简介•回流焊的温度曲线•回流焊解决方案•回流焊工艺发展沿革展开编辑本段简介由于电子产品PCB板不断小型化的需要，出现了片状元件，传统的焊接方法已不能适应需要。

首先在混合集成电路板组装中采用了回流焊工艺，组装焊接的元件多数为片状电容、片状电感，贴装型晶体管及二极管等。

随着SMT整个技术发展日趋完善，多种贴片元件（SMC）和贴装器件(SMD)的出现，作为贴装技术一部分的回流焊工艺技术及设备也得到相应的发展，其应用日趋广泛，几乎在所有电子产品领域都已得到应用，而回流焊技术，围绕着设备的改进也经历以下发展阶段。

编辑本段热板传导回流焊这类回流焊炉依靠传送带或推板下的热源加热，通过热传导的方式加热基板上的元件，用于采用陶瓷（Al2O3）基板厚膜电路的单面组装，陶瓷基板上只有贴放在传送带上才能得到足够的热量，其结构简单，价格便宜。

我国的一些厚膜电路厂在80年代初曾引进过此类设备。

回流焊外观编辑本段红外线辐射回流焊：此类回流焊炉也多为传送带式，但传送带仅起支托、传送基板的作用，其加热方式主要依红外线热源以辐射方式加热，炉膛内的温度比前一种方式均匀，网孔较大，适于对双面组装的基板进行回流焊接加热。

这类回流焊炉可以说是回流焊炉的基本型。

在我国使用的很多，价格也比较便宜。

编辑本段红外加热风（Hot air）回流焊：这类回流焊炉是在IR炉的基础上加上热风使炉内温度更均匀，单纯使用红外辐射加热时，人们发现在同样的加热环境内，不同材料及颜色吸收热量是不同的，即（1）式中Q值是不同的，因而引起的温升ΔT也不同，例如IC等SMD的封装是黑色的酚醛或环氧，而引线是白色的金属，单纯加热时，引线的温度低于其黑色的SMD本体。

双面板焊接工艺2012-07-26和单面的Reflow 条件基本没有差异，但是第一面的比较重的零件要点胶,另外有些PTH 零件要考虑其他的置件方法第一次过炉的（B面）优先是Chip类轻，短小型的零件的一面，第二次过炉的（A面）应该是BGA，接口等比较体积大，分量重类型的零件一面。

普通双面板OSP工艺，两面锡膏我们生产的双面板，使用的OSP工艺，两面锡膏（有高密度0.65间距的IC，要求平整度，不建议喷锡工艺），回流温度255，使用的无铅305锡膏。

目前存在的问题是：通孔上锡个别孔，约30%的孔上锡不能满足75%；老板认为波峰还有调整的空间在里面；我认为目前行业OSP的局限性就存在着，好的高一代的药水价格偏高，可以解决这个问题，但涉及生产成本势必抬高PCB的价格。

请业界高手讨论。

注：1.我的DOE实验：拿空板做，一次锡膏，两次锡膏，不过回流，然后一块拿到波峰上过，效果很明显有差异；这是否可以说明：目前行业内，OSP自身的耐高温性，及耐高温次数尚未有突破？-----我也咨询OSP高工，及PCB厂家，目前大面积的一般价格低廉的OSP药水还达不到双面锡膏的要求；2.09年4月曾经做过小日本DZ的板（一面锡膏，一面红胶），当时小日本从DZ拿过来的板，我第一时间就注意到其板的通孔上锡也有一些（较低比例10%）不良，就提出过这个问题。

当时我厂生产时使用的为0507的锡条，上锡不良出现比例稍大于DZ的，老板叫更换305的锡条，但上锡效果仍无多大改善；请来的日本波峰专家在这里调试了几天，也没什么改变，曾怀疑助焊剂，也换过；助焊剂的量也调整过，也曾用牙刷蘸取助焊剂直接刷到相关孔里面，使用的也是新劲拓波峰设备；总之没有什么改变，即没有改善上锡效果，后来经沟通可以接受。

双面回流+波峰焊工艺我这里同一条波峰，都是双面锡膏板(305的锡膏，回流焊温度255）1.使用双面OSP的板，每一块PCB上总是有10--20%的通孔上锡，达不到75%的通孔上锡高度；注：两面的焊接能保证，回流后到波峰的时间都小于24小时；问题是通孔上锡不能完全保证；2.使用双面喷锡工艺的板，不怎么调试就可以满足通孔上锡高度，即100%的孔100%的上锡高度。
