IPC-7530A-2023 CN群焊工艺温度曲线指南(再流焊和波峰焊)简介本文档旨在为电子制造行业提供IPC-7530A-2023 CN群焊工艺温度曲线指南,以辅助再流焊和波峰焊工艺的温度控制。
IPC-7530A-2023标准为该行业制定的一项技术指南,提供了与温度曲线相关的要求和建议。
背景再流焊和波峰焊是电子制造过程中常用的焊接工艺,用于将电子元件连接到印刷电路板(PCB)上。
为了保证焊接质量和可靠性,温度是一个关键的控制参数。
IPC-7530A-2023 CN群焊工艺温度曲线指南旨在提供标准化的温度曲线要求,以确保焊接过程中的温度控制符合工艺要求。
温度曲线要求根据IPC-7530A-2023 CN群焊工艺温度曲线指南,再流焊和波峰焊的温度曲线应符合以下要求:1.Preheat阶段:在焊接过程之前,需要进行预热。
预热温度应根据PCB和焊接材料的要求进行调整,通常在80°C至120°C之间。
预热时间应足够长,以确保整个PCB和焊接区域达到预定温度。
Preheat阶段:- 温度范围:80°C至120°C- 时间:根据PCB和焊接材料要求调整2.焊接阶段:焊接阶段是再流焊和波峰焊的主要工艺阶段。
在该阶段,焊接区域需要达到特定的温度范围。
IPC-7530A-2023 CN群焊工艺温度曲线指南提供了一个标准温度曲线范围,以确保焊接的可靠性和一致性。
焊接阶段:- 温度范围:根据IPC-7530A-2023标准提供的曲线范围3.Cooling阶段:焊接完成后,需要进行冷却以稳定焊点。
冷却时间和速度应根据焊接材料的要求进行调整。
Cooling阶段:- 冷却时间:根据焊接材料要求调整- 冷却速度:根据焊接材料要求调整IPC-7530A-2023 CN群焊工艺温度曲线示例下面是一个示例的IPC-7530A-2023 CN群焊工艺温度曲线,用于再流焊和波峰焊:温度曲线示例:- Preheat阶段:- 温度范围:100°C- 时间:60秒- 焊接阶段:- 温度范围:235°C至245°C- Cooling阶段:- 冷却时间:30秒- 冷却速度:根据焊接材料要求调整以上示例仅供参考,具体的温度曲线应根据实际情况和生产要求进行调整。
名词解释:1. 集成电路芯片封装:利用膜技术及微细加工技术,将芯片及其他要素在框架或基板上布置、粘贴固定及连接,引用接线端子并通过可塑性绝缘介质灌装固定,构成整体立体结构的工艺。
2. 芯片贴装:3.是将IC 芯片固定于封装基板或引脚架芯片的承载座上的工艺过程。
4. 芯片互联:5. 将芯片与电子封装外壳的I/O 引线或基板上的金属布线焊区相连接。
6. 可焊接性:指动态加热过程中,在基体表面得到一个洁净金属表面,从而使熔融焊料在基体表面形成良好润湿能力。
7. 可润湿性:8.指在焊盘的表面形成一个平坦、均匀和连续的焊料涂敷层。
9.印制电路板:10.为覆盖有单层或多层布线的高分子复合材料基板。
11. 气密性封装:12. 是指完全能够防止污染物(液体或固体)的侵入和腐蚀的封装。
13. 可靠性封装:14. 是对封装的可靠性相关参数的测试。
15. T/C 测试:16. 即温度循环测试。
17. T/S 测试:18. 测试封装体抗热冲击的能力。
19.TH测试:20.是测试封装在高温潮湿环境下的耐久性的实验。
21.PC测试:22.是对封装体抵抗抗潮湿环境能力的测试1. 芯片封装实现了那些功能?24.是测试封装体长时间暴露在高温环境下的耐久性实验。
封装产品长时间放置在高温氮气炉中,然后测试它的电路通断情况。
25.Precon测试:26.模拟包装、运输等过程,测试产品的可靠性。
27.金线偏移:28. 集成电路元器件常常因为金线偏移量过大造成相邻的金线相互接触从而产生短路,造成元器件的缺陷。
29. 再流焊:30. 先将微量的铅锡焊膏印刷或滴涂到印制板的焊盘上,再将片式元器件贴放在印制板表面规定的位置上,最后将贴装好元器件分印制板放在再流焊设备的传送带上。
简答:传递电能、传递电路信号、提供散热途径、结构保护与支持2.芯片封装的层次五个层次:零级层次:在芯片上的集成电路元器件间的连线工艺第一层次:芯片层次的封装第二层次:将第一个层次完成的封装与其他电子元器件组成的一个电路卡的工艺第三层次:将第一个层次完成的封装组装成的电路卡组合成在一个主电路板上使之成为一个部件或子系统的工艺第四层次:将数个子系统组装成一个完整电子产品的工艺过程3.简述封装技术的工艺流程硅片减薄、硅片切割、芯片贴装、芯片互联、成型技术、去飞边毛刺、切筋成形、上焊锡、打码4.芯片互联技术有哪几种?分别解释说明打线23. HTS测试:健合技术(WB):将细金属线或金属按顺序打在芯片与引脚架或封装基板的焊垫上形成电路互联。

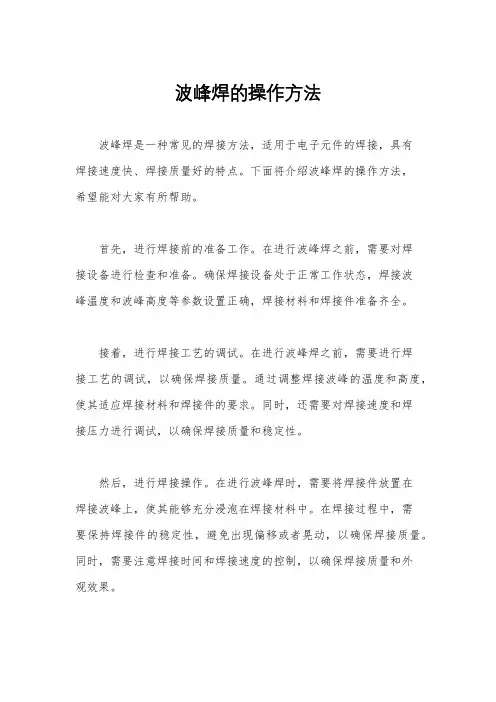

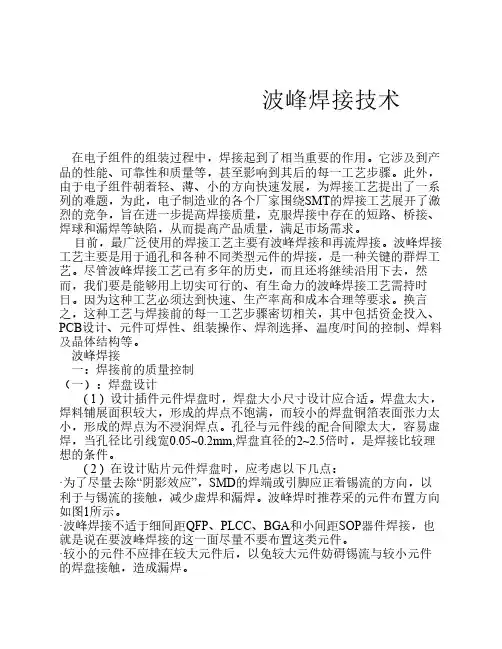

波峰焊的操作方法
波峰焊是一种常见的焊接方法,适用于电子元件的焊接,具有
焊接速度快、焊接质量好的特点。
下面将介绍波峰焊的操作方法,
希望能对大家有所帮助。
首先,进行焊接前的准备工作。
在进行波峰焊之前,需要对焊
接设备进行检查和准备。
确保焊接设备处于正常工作状态,焊接波
峰温度和波峰高度等参数设置正确,焊接材料和焊接件准备齐全。
接着,进行焊接工艺的调试。
在进行波峰焊之前,需要进行焊
接工艺的调试,以确保焊接质量。
通过调整焊接波峰的温度和高度,使其适应焊接材料和焊接件的要求。
同时,还需要对焊接速度和焊
接压力进行调试,以确保焊接质量和稳定性。
然后,进行焊接操作。
在进行波峰焊时,需要将焊接件放置在
焊接波峰上,使其能够充分浸泡在焊接材料中。
在焊接过程中,需
要保持焊接件的稳定性,避免出现偏移或者晃动,以确保焊接质量。
同时,需要注意焊接时间和焊接速度的控制,以确保焊接质量和外
观效果。
最后,进行焊接后的处理工作。
在进行波峰焊之后,需要对焊接件进行清洗和检查。
清洗焊接件可以去除焊接残渣和杂质,以确保焊接质量和外观效果。
同时,需要对焊接件进行检查,确保焊接质量符合要求。
总之,波峰焊的操作方法并不复杂,但需要严格按照操作规程进行,以确保焊接质量和安全性。
希望大家在进行波峰焊时,能够按照以上方法进行操作,确保焊接质量和效果。

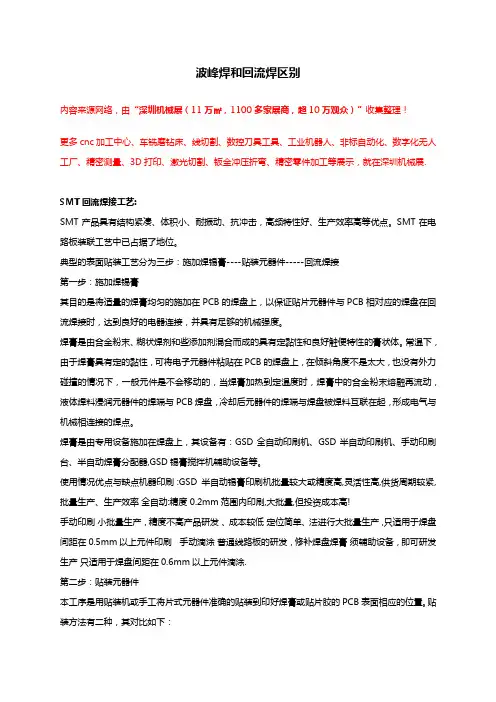

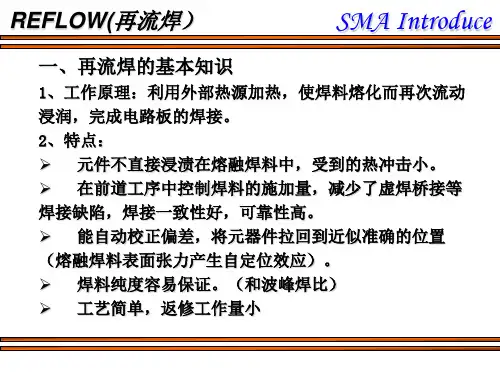

波峰焊和回流焊区别内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.SMT回流焊接工艺:SMT产品具有结构紧凑、体积小、耐振动、抗冲击,高频特性好、生产效率高等优点。
SMT在电路板装联工艺中已占据了地位。
典型的表面贴装工艺分为三步:施加焊锡膏----贴装元器件-----回流焊接第一步:施加焊锡膏其目的是将适量的焊膏均匀的施加在PCB的焊盘上,以保证贴片元器件与PCB相对应的焊盘在回流焊接时,达到良好的电器连接,并具有足够的机械强度。
焊膏是由合金粉末、糊状焊剂和些添加剂混合而成的具有定黏性和良好触便特性的膏状体。
常温下,由于焊膏具有定的黏性,可将电子元器件粘贴在PCB的焊盘上,在倾斜角度不是太大,也没有外力碰撞的情况下,一般元件是不会移动的,当焊膏加热到定温度时,焊膏中的合金粉末熔融再流动,液体焊料浸润元器件的焊端与PCB焊盘,冷却后元器件的焊端与焊盘被焊料互联在起,形成电气与机械相连接的焊点。
焊膏是由专用设备施加在焊盘上,其设备有:GSD全自动印刷机、GSD半自动印刷机、手动印刷台、半自动焊膏分配器,GSD锡膏搅拌机辅助设备等。
使用情况优点与缺点机器印刷 :GSD半自动锡膏印刷机批量较大或精度高,灵活性高,供货周期较紧,批量生产、生产效率全自动:精度 0.2mm范围内印刷,大批量,但投资成本高!手动印刷小批量生产,精度不高产品研发、成本较低定位简单、法进行大批量生产 ,只适用于焊盘间距在0.5mm以上元件印刷手动滴涂普通线路板的研发,修补焊盘焊膏须辅助设备,即可研发生产只适用于焊盘间距在0.6mm以上元件滴涂.第二步:贴装元器件本工序是用贴装机或手工将片式元器件准确的贴装到印好焊膏或贴片胶的PCB表面相应的位置。
1引言表面组装技术在减小电子产品体积重量和提高可靠性方面的突出优点,迎合了未来战略武器洲际射程、机动发射、安全可靠、技术先进的特点对制造技术的要求。
但是,要制定和选择适合于具体产品的表面组装工艺不是简单的事情,因为SMT技术是涉及了多项技术的复杂的系统工程,其中任何一项因素的改变均会影响电子产品的焊接质量。
元器件焊点的焊接质量是直接影响印制电路组件(PWA)乃至整机质量的关键因素。
它受许多参数的影响,如焊膏、基板、元器件可焊性、丝印、贴装精度以及焊接工艺等。
我们在进行SMT工艺研究和生产中,深知合理的表面组装工艺技术在控制和提高SMT生产质量中起到至关重要的作作。
本文就针对所遇到的几种典型焊接缺陷产生机理进行分析,并提出相应的工艺方法来解决。
2 几种典型焊接缺陷及解决措施2.1 波峰焊和回流焊中的锡球锡球的存在表明工艺不完全正确,而且电子产品存在短路的危险,因此需要排除。
国际上对锡球存在认可标准是:印制电路组件在600范围内不能出现超过5个锡球。
产生锡球的原因有多种,需要找到问题根源。
2.1.1 波峰焊中的锡球波峰焊中常常出现锡球,主要原因有两方面:第一,由于焊接印制板时,印制板上的通孔附近的水分受热而变成蒸汽。
如果孔壁金属镀层较薄或有空隙,水汽就会通过孔壁排除,如果孔内有焊料,当焊料凝固时水汽就会在焊料内产生空隙(针眼),或挤出焊料在印制板正面产生锡球。
第二,在印制板反面(即接触波峰的一面)产生的锡球是由于波峰焊接中一些工艺参数设置不当而造成的。
如果助焊剂涂覆量增加或预热温度设置过低,就可能影响焊剂内组成成分的蒸发,在印制板进入波峰时,多余的焊剂受高温蒸发,将焊料从锡槽中溅出来,在印制板面上产生不规则的焊料球。
针对上述两面原因,我们采取以下相应的解决措施:第一,通孔内适当厚度的金属镀层是很关键的,孔壁上的铜镀层最小应为25um,而且无空隙。
第二,使用喷雾或发泡式涂覆助焊剂。
发泡方式中,在调节助焊剂的空气含量时,应保持尽可能产生最小的气泡,泡沫与PCB接触面相对减小。
波峰焊工艺流程说明波峰焊(Wave Soldering)是一种常用的表面贴装技术,适用于大批量电子元件的焊接。
其特点是焊接速度快、焊接质量好、自动化程度高,广泛应用于电子制造业中。
1.准备工作:先准备好焊接所需的电子元件、基板和焊接波峰设备。
电子元件应符合焊接要求,并进行分类和组织,以确保焊接的正确性和高效性。
2.基板清洁:将基板放入清洁设备中进行清洗,以去除污垢和油脂,并保证焊接的质量。
清洁设备可根据具体情况选择,如超声波清洗机和压力喷淋清洗机等。
3.涂胶:在需要保护的组件和部分区域上涂胶,以防焊接过程中的热量和锡液引起损坏。
胶涂抹可以使用手工或自动设备完成,胶涂抹的面积和位置应根据具体情况确定。
4.波峰设备准备:将焊接波峰设备预热至适当的温度,通常为220-260摄氏度。
根据焊接要求,调整设备的参数,如波峰刷盘的转速、波峰高度和延时时间等。
5.涂锡膏:使用自动喷涂设备或手工涂抹设备将焊接所需的锡膏均匀涂抹在基板上。
锡膏应选用适当的成分和颗粒度,并按照厂商的要求进行使用和储存。
6.焊接:将涂有锡膏的基板送入波峰焊设备中,使其通过预热区和焊接区。
在预热区,基板会被加热至焊接温度,以减少焊接过程中的热冲击和热应力。
然后,基板会通过焊接区,焊接区存在熔化的锡液和冷却气流,锡液会把焊接面上的焊盘液化,并在焊接面上形成波峰。
7.冷却:基板离开焊接区后,通过冷却区进行冷却。
冷却区通常通过冷却风扇或冷却装置来实现,以使焊接后的电子元件迅速冷却,并保持其焊接质量。
8.检测:对焊接后的基板进行外观检测和功能测试,以确保焊接的质量和可靠性。
外观检测可以通过目视检查或辅助工具进行,功能测试需要使用相应的测试设备。
9.清理:清除焊接过程中产生的残留物,如焊渣和焊接剩余物。
清理可以通过手工或自动设备进行,以保持焊接面和基板的干净。
以上是波峰焊工艺的一般流程,具体的工艺参数和设备配置可以根据不同的焊接要求和生产情况进行调整和优化。
