典型液压系统及实例

图9-2
[解答]
系统动作循环见下表，这个系统的主要特点是：用液控单向阀实现液压缸差动连接；回油节流调速；液压泵空运转时在低压下卸荷。

电磁铁动作顺序：
习题解答
试写出图所示液压系统的动作循环表，并评述这个液压系统的特点。

解答：该液压系统的动作循环表如下：
这是单向变量泵供油的系统，油泵本身可变速，工进过程中，可以通过调速阀配合调速。

执行机构为活塞杆固定的工作缸。

通过三位五通电液换向阀换向。

实现快进、工进、停留、快退、停止的工作过程如下：
快进时：1YA通电，液压油进入工作缸的左腔，推动缸筒向左运动，由于3YA也通电，液控单向阀有控制油，工作缸右腔的油经过三位阀也进入工作缸左腔，油缸实现差动快进。

工进时：3YA断电，油缸右腔的回油经调速阀回油箱，缸筒以给定的速度工进，可实现稳定调速。

工进到终点，缸筒停留短时，压力升高，当压力继电器发出动作后，1YA断电，2YA通电，泵来的压力油经液控单向阀进入缸筒右腔，推动缸筒快速退回。

退回至终点停止。

图所示的压力机液压系统，能实现“快进、慢进、保压、快退、停止”的动作循环，试读懂此系统图，并写出：包括油路流动情况的动作循环表。

解答：
图所示的液压系统，如按规定的顺序接受电器信号，试列表说明各液压阀和两液压缸的工作状态。

解答：
回路动作原理如图所示。

1、Ⅰ缩回，Ⅱ不动
2 、Ⅰ伸出，Ⅱ不动
3、Ⅰ不动，Ⅱ伸出
4、Ⅰ不动，Ⅱ缩回
5、Ⅰ不动，Ⅱ伸出
6、Ⅰ伸出，Ⅱ不动。

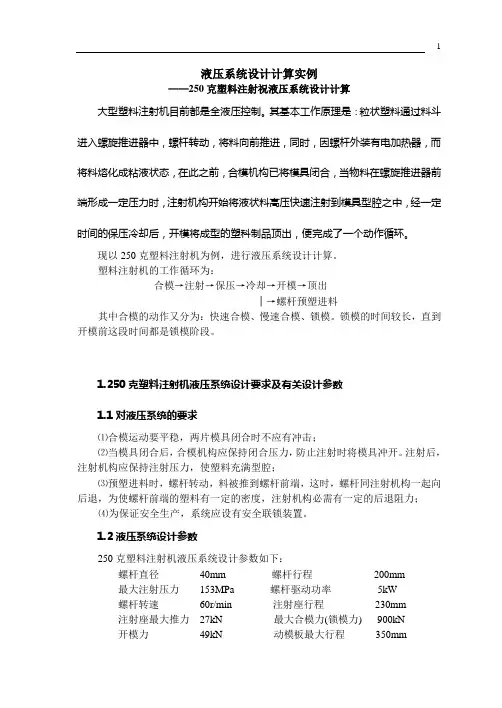

液压系统设计计算实例——250克塑料注射祝液压系统设计计算大型塑料注射机目前都是全液压控制。

其基本工作原理是：粒状塑料通过料斗进入螺旋推进器中，螺杆转动，将料向前推进，同时，因螺杆外装有电加热器，而将料熔化成粘液状态，在此之前，合模机构已将模具闭合，当物料在螺旋推进器前端形成一定压力时，注射机构开始将液状料高压快速注射到模具型腔之中，经一定时间的保压冷却后，开模将成型的塑科制品顶出，便完成了一个动作循环。

现以250克塑料注射机为例，进行液压系统设计计算。

塑料注射机的工作循环为：合模→注射→保压→冷却→开模→顶出│→螺杆预塑进料其中合模的动作又分为：快速合模、慢速合模、锁模。

锁模的时间较长，直到开模前这段时间都是锁模阶段。

1.250克塑料注射机液压系统设计要求及有关设计参数1.1对液压系统的要求⑴合模运动要平稳，两片模具闭合时不应有冲击；⑵当模具闭合后，合模机构应保持闭合压力，防止注射时将模具冲开。

注射后，注射机构应保持注射压力，使塑料充满型腔；⑶预塑进料时，螺杆转动，料被推到螺杆前端，这时，螺杆同注射机构一起向后退，为使螺杆前端的塑料有一定的密度，注射机构必需有一定的后退阻力；⑷为保证安全生产，系统应设有安全联锁装置。

1.2液压系统设计参数250克塑料注射机液压系统设计参数如下：螺杆直径40mm 螺杆行程200mm最大注射压力153MPa 螺杆驱动功率5kW螺杆转速60r/min 注射座行程230mm注射座最大推力27kN 最大合模力(锁模力) 900kN开模力49kN 动模板最大行程350mm快速闭模速度0.1m/s 慢速闭模速度0.02m/s快速开模速度0.13m/s 慢速开模速度0.03m/s注射速度0.07m/s 注射座前进速度0.06m/s注射座后移速度0.08m/s2.液压执行元件载荷力和载荷转矩计算2.1各液压缸的载荷力计算⑴合模缸的载荷力合模缸在模具闭合过程中是轻载，其外载荷主要是动模及其连动部件的起动惯性力和导轨的摩擦力。

液压传动案例液压传动是一种利用液体传递压力和能量的传动方式。

它广泛应用于工程机械、船舶、铁路、航空航天等领域。

下面列举10个液压传动的应用案例。

1. 液压挖掘机：液压挖掘机是一种常见的工程机械，它通过液压系统驱动液压缸实现挖掘和运输作业。

液压挖掘机具有挖掘力大、工作效率高、操作灵活等优点。

2. 液压舵机系统：液压舵机系统广泛应用于船舶、飞机等交通工具中，通过液压系统控制舵机实现舵角的调整，从而改变船舶或飞机的航向。

3. 液压升降平台：液压升降平台通常用于货物的升降和运输。

液压系统通过控制液压缸的伸缩来实现平台的升降。

4. 液压制动系统：液压制动系统广泛应用于汽车、火车等交通工具中。

液压制动系统通过控制液压缸的压力来实现制动装置的工作，从而实现车辆的制动。

5. 液压卷扬机：液压卷扬机通常用于提升和牵引重物。

液压系统通过控制液压马达的转速和转向来实现卷扬机的工作。

6. 液压冲床：液压冲床是一种常见的金属加工设备，通过液压系统驱动冲床头实现金属板的冲孔、切割等加工操作。

7. 液压起重机：液压起重机是一种常见的起重设备，通过液压系统驱动液压缸实现起重和运输作业。

液压起重机具有起重力大、操作灵活等优点。

8. 液压剪切机：液压剪切机通常用于对金属板材进行剪切和切割。

液压系统通过控制液压缸的压力和位置来实现剪切机的工作。

9. 液压输送机：液压输送机是一种用于输送散状物料的设备，通过液压系统驱动输送带或滚筒实现物料的输送。

10. 液压缸：液压缸是液压传动的核心部件，广泛应用于各种机械设备中。

液压缸通过液压系统提供的压力驱动活塞运动，实现机械设备的工作。

以上是液压传动的一些应用案例，涵盖了工程机械、船舶、交通工具等各个领域。

液压传动具有传动力大、速度可调、操作灵活等优点，因此在工程装备和机械设备中得到了广泛应用。

液压传动的例子
1. 液压打造机-使用液压传动系统将油压转换成力，产生高压，并将金属材料塑造成所需形状。

它通常在金属加工、铸造和冲压工业中使用。

2. 液压挖掘机-使用液压助力器力改变大型金属臂的位置和姿态，以便进行重型土方工程和采矿工作。

3. 液压升降机-提供放缩缩移动平台和起降机架以及大型船舶中提供主操纵杆，以便加强运行控制。

4. 汽车制动系统-使用液压系统对刹车系统施加压力，以控制车辆速度和停止。

5. 飞机液压系统-使用液压系统管理舵面，设备和主起落架等机械部件，保证飞行安全。

6. 液压推土机-使用液压系统通过缸体或液压马达驱动，以便进行大型建筑工程和土方工作。

液压传动原理及⼏种典型应⽤简单机床液压传动系统的⼯作过程，就是液压传动系统传动⼯作原理的真实写照。

下⾯以机床液压传动系统和液压千⽄顶为例来说明液压传动的⼯作原理实例1液压千⽄顶的⼯作原理1-杠杆⼿柄2-⼩缸体3-⼩活塞4、7-单向阀5-吸油管6、10-管道8-⼤活塞9-⼤缸体11-截⽌阀12-通⼤⽓式油箱如图1.2-1所⽰，⼤缸体9和⼤活塞8组成举升液压缸。

杠杆⼿柄1、⼩缸体2、⼩活塞3、单向阀4和7组成⼿动液压泵⼯作原理：（1）如提起⼿柄使⼩活塞向上移动，⼩活塞下端油腔容积增⼤，形成局部真空，这是单向阀4打开，通过吸油管5从油箱12中吸油；（2）⽤⼒压下⼿柄，⼩活塞下移，⼩缸体下腔的压⼒升⾼，单向阀4关闭，单向阀7打开，⼩缸体下腔的油液经管道6输⼊⼤缸体9的下腔，迫使⼤活塞8向上移动，顶起重物。

（3）再次提起⼿柄吸油时，举升缸的下腔的压⼒油将⼒图倒流⼊⼿动泵内，但此时单向阀7⾃动关闭，使油液不能倒流，从⽽保证了重物不会⾃⾏下落。

不断地往复扳动⼿柄，就能不断地把油液压⼊举升缸的下腔，使重物逐渐地升起。

机械公社（4）如果打开截⽌阀11，举升缸的下腔的油液通过管道10、截⽌阀11流回油箱，⼤活塞在重物和⾃重作⽤下向下移动，回到原始位置。

对液压传动⼯作过程的分析结论：» ⼒的传递遵循帕斯卡原理» 运动的传递遵照容积变化相等的原则» 压⼒和流量是液压传动中的两个最基本的参数» 液压传动系统的⼯作压⼒取决于负载；液压缸的运动速度取决于流量» 传动必须在密封容器内进⾏，⽽且容积要发⽣变化» 传动过程中必须经过两次能量转换实例2磨床⼯作台⼯作原理1-油箱　2-过滤器　3、12、14-回油管 4-液压泵　5-弹簧　6-钢球　7-溢流阀　8-压⼒⽀管　9-开停阀　10-压⼒管　11-开停⼿柄　13-节流阀　15-换向阀　16-换向阀⼿柄　17-活塞　18-液压缸　19-⼯作台⼯作原理：（1）如图1.2-2，液压泵4在电动机（图中未画出）的带动下旋转，油液由油箱1经过滤器2被吸⼊液压泵，⼜液压泵输⼊的压⼒油通过⼿动换向阀11，节流阀13、换向阀15进⼊液压缸18的左腔，推动活塞17和⼯作台19向右移动，液压缸18右腔的油液经换向阀15排回油箱。

液压系统应用实例及分析液压系统，在工程领域中广泛应用于各种机械设备中，提供了强大的力量和可靠性。

以下是几个典型的液压系统应用实例及分析。

1. 挖掘机挖掘机是一种常见的工程机械设备，其液压系统用于提供机械臂的力量和控制。

液压马达和液压缸驱动机械臂和斗杆的伸缩和旋转运动。

液压系统的主要优势是能够提供足够的力量以应对重工作量，并且具有精确的运动控制，使得挖掘机能够精确地进行各种工作，如挖掘、装载和解体。

2. 压力机压力机是一种用于冷压和热压工艺的设备，液压系统用于提供高压力和精确的压力控制。

液压泵提供高压液体，并通过液压缸将力传递到工作台或模具上。

液压系统可根据需要调整压力和速度，实现产品的压制和形状调整。

液压系统的优势在于其高压力输出和可靠性，使得压力机能够在高负荷条件下进行长时间运行。

3. 汽车制动系统液压制动系统是汽车重要的安全设备，用于控制汽车的制动力和转向力。

制动时，驾驶员通过踩下踏板使液压油压力增加，液压力传递到制动腌盘上的刹车片。

液压制动系统的优势在于其响应速度快、可靠性高、刹车力量可调节。

此外，液压制动系统还能适应各种行驶条件和速度，保证了汽车行驶时的安全性。

4. 风力发电装置风力发电装置中的液压系统常用于调节叶片角度和旋转转速。

液压马达和液压缸用于精确地调整叶片角度，以最大化风力的捕捉效率。

液压系统还能通过调节转子的转速来保护发电机和风力机。

液压系统的主要优势是响应速度快，能够提供精确的动力控制，并且能够适应不同的风力条件，使风力发电装置能够在各种风速下高效运行。

总的来说，液压系统在工程领域中的应用非常广泛，并且在许多机械设备中都能发挥重要的作用。

液压系统具有高压力输出、精确的运动控制和可靠性等优势，能够满足不同应用需求。

随着科技的进步和工程技术的不断发展，液压系统将继续在各个领域中发挥重要的作用，并不断得到改进和创新。

典型液压传动系统实例分析(总32页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第四章典型液压传动系统实例分析第一节液压系统的型式及其评价一、液压系统的型式通常可以把液压系统分成以下几种不同的型式。

1．按油液循环方式的不同分按油液循环方式的不同，可将液压系统分为开式系统和闭式系统。

（1）开式系统如图所示，开式系统是指液压泵1从油箱5吸油，通过换向阀2给液压缸3（或液压马达）供油以驱动工作机构，液压缸3（或液压马达）的回油再经换向阀回油箱。

在泵出口处装溢流阀4。

这种系统结构较为简单。

由于系统工作完的油液回油箱，因此可以发挥油箱的散热、沉淀杂质的作用。

但因油液常与空气接触，使空气易于渗入系统，导致工作机构运动的图开式系统不平稳及其它不良后果。

为了保证工作机构运动的平稳性，在系统的回油路上可设置背压阀，这将引起附加的能量损失，使油温升高。

70在开式系统中，采用的液压泵为定量泵或单向变量泵，考虑到泵的自吸能力和避免产生吸空现象，对自吸能力差的液压泵，通常将其工作转速限制在额定转速的75％以内，或增设一个辅助泵进行灌注。

工作机构的换向则借助于换向阀。

换向阀换向时，除了产生液压冲击外，运动部件的惯性能将转变为热能，而使液压油的温度升高。

但由于开式系统结构简单，因此仍为大多数工程机械所采用。

（2）闭式系统如图所示。

在闭式系统中，液压泵的进油管直接与执行元件的回油管相联，工作液体在系统的管路中进行封闭循环。

闭式直系统结构较为紧凑，和空气接触机会较少，空气不易渗入系统，故传动的平稳性好。

工作机构的变速和换向靠调节泵或马达的变量机构实现，避免了在开式系统换向过程中所出现的液压冲击和能量损失。

但闭式系统较开式系统复杂，由于闭式系统工作完的油液不回油箱，油液的散热和过滤的条件较开式系统差。

为了补偿系统中的泄漏，通常需要一个小容量的补油泵进行补油和散热，因此这种系统实际上是一个半闭式系统。
