液压系统实例

图9-2
[解答]

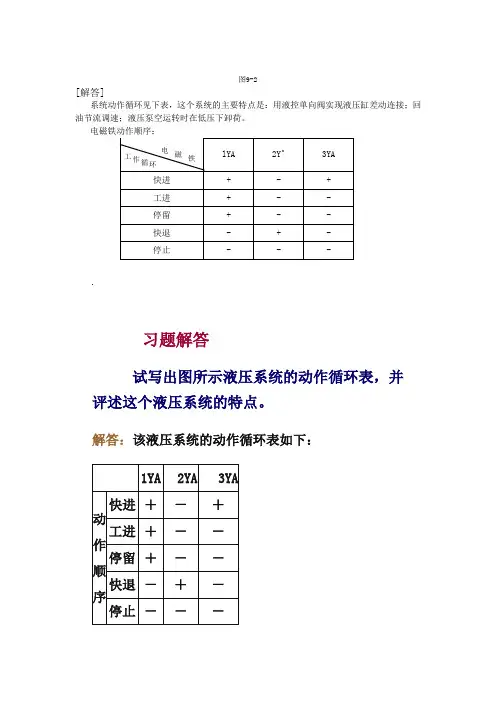

系统动作循环见下表，这个系统的主要特点是：用液控单向阀实现液压缸差动连接；回油节流调速；液压泵空运转时在低压下卸荷。

电磁铁动作顺序：
习题解答
试写出图所示液压系统的动作循环表，并评述这个液压系统的特点。

解答：该液压系统的动作循环表如下：
这是单向变量泵供油的系统，油泵本身可变速，工进过程中，可以通过调速阀配合调速。

执行机构为活塞杆固定的工作缸。

通过三位五通电液换向阀换向。

实现快进、工进、停留、快退、停止的工作过程如下：
快进时：1YA通电，液压油进入工作缸的左腔，推动缸筒向左运动，由于3YA也通电，液控单向阀有控制油，工作缸右腔的油经过三位阀也进入工作缸左腔，油缸实现差动快进。

工进时：3YA断电，油缸右腔的回油经调速阀回油箱，缸筒以给定的速度工进，可实现稳定调速。

工进到终点，缸筒停留短时，压力升高，当压力继电器发出动作后，1YA断电，2YA通电，泵来的压力油经液控单向阀进入缸筒右腔，推动缸筒快速退回。

退回至终点停止。

图所示的压力机液压系统，能实现“快进、慢进、保压、快退、停止”的动作循环，试读懂此系统图，并写出：包括油路流动情况的动作循环表。

解答：
图所示的液压系统，如按规定的顺序接受电器信号，试列表说明各液压阀和两液压缸的工作状态。

解答：
回路动作原理如图所示。

1、Ⅰ缩回，Ⅱ不动
2 、Ⅰ伸出，Ⅱ不动
3、Ⅰ不动，Ⅱ伸出
4、Ⅰ不动，Ⅱ缩回
5、Ⅰ不动，Ⅱ伸出
6、Ⅰ伸出，Ⅱ不动。

液压系统plc控制实例精解液压系统是一种重要的动力传动方式，广泛应用于各个领域。

而PLC（Programmable Logic Controller，可编程逻辑控制器）作为一种现代化的控制设备，能够对液压系统进行智能化的控制和管理。

本文将通过一个实例，详细介绍液压系统PLC控制的具体过程和应用。

我们来了解一下液压系统的基本原理。

液压系统通过液体的流动和压力传递来实现力的传递和工作机构的运动控制。

它由液压泵、执行元件、控制元件和液压储能装置等组成。

液压泵将机械能转化为液压能，通过液压管路将液压能传递给执行元件，从而实现工作机构的运动。

而PLC作为控制元件，通过对液压系统的各个部分进行控制和监测，实现对工作机构的精确控制。

接下来，我们以一个自动压力控制系统为例，详细介绍液压系统PLC控制的实现过程。

该系统主要包括液压泵、液压缸、电磁阀和传感器等组成。

其中，液压泵负责提供压力源，液压缸负责执行工作，电磁阀负责控制液压流向，传感器负责监测压力信号。

PLC作为控制中心，通过对传感器信号的采集和处理，以及对电磁阀的控制，实现对液压系统的自动控制。

PLC需要通过输入模块对传感器信号进行采集。

传感器安装在液压缸的压力管路上，能够实时监测液压系统的压力变化。

当压力达到设定的上下限时，传感器会将信号传递给PLC。

PLC通过输入模块接收到传感器信号后，会对信号进行处理和判断，判断液压系统的压力是否需要调整。

然后，PLC会根据预设的控制逻辑和算法进行计算和判断，确定是否需要调整液压系统的工作状态。

当判断需要调整时，PLC会通过输出模块对电磁阀进行控制。

电磁阀负责控制液压系统的流向，通过开启或关闭液压管路，实现对液压缸的运动控制。

当电磁阀被控制为开启状态时，液压泵提供的液压能够进入液压缸，使其产生相应的运动。

当液压系统的压力达到设定值时，传感器会再次将信号传递给PLC。

PLC会根据信号进行判断，如果压力已经达到设定值，则关闭电磁阀，停止液压泵的工作，从而实现对液压系统的自动控制。

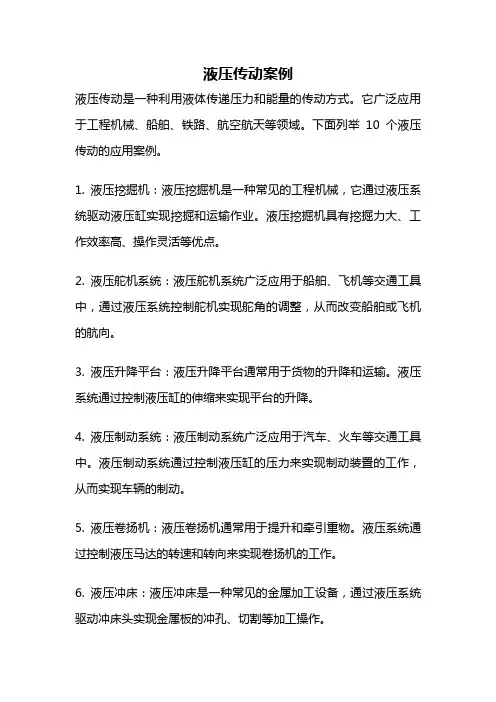

液压传动案例液压传动是一种利用液体传递压力和能量的传动方式。

它广泛应用于工程机械、船舶、铁路、航空航天等领域。

下面列举10个液压传动的应用案例。

1. 液压挖掘机：液压挖掘机是一种常见的工程机械，它通过液压系统驱动液压缸实现挖掘和运输作业。

液压挖掘机具有挖掘力大、工作效率高、操作灵活等优点。

2. 液压舵机系统：液压舵机系统广泛应用于船舶、飞机等交通工具中，通过液压系统控制舵机实现舵角的调整，从而改变船舶或飞机的航向。

3. 液压升降平台：液压升降平台通常用于货物的升降和运输。

液压系统通过控制液压缸的伸缩来实现平台的升降。

4. 液压制动系统：液压制动系统广泛应用于汽车、火车等交通工具中。

液压制动系统通过控制液压缸的压力来实现制动装置的工作，从而实现车辆的制动。

5. 液压卷扬机：液压卷扬机通常用于提升和牵引重物。

液压系统通过控制液压马达的转速和转向来实现卷扬机的工作。

6. 液压冲床：液压冲床是一种常见的金属加工设备，通过液压系统驱动冲床头实现金属板的冲孔、切割等加工操作。

7. 液压起重机：液压起重机是一种常见的起重设备，通过液压系统驱动液压缸实现起重和运输作业。

液压起重机具有起重力大、操作灵活等优点。

8. 液压剪切机：液压剪切机通常用于对金属板材进行剪切和切割。

液压系统通过控制液压缸的压力和位置来实现剪切机的工作。

9. 液压输送机：液压输送机是一种用于输送散状物料的设备，通过液压系统驱动输送带或滚筒实现物料的输送。

10. 液压缸：液压缸是液压传动的核心部件，广泛应用于各种机械设备中。

液压缸通过液压系统提供的压力驱动活塞运动，实现机械设备的工作。

以上是液压传动的一些应用案例，涵盖了工程机械、船舶、交通工具等各个领域。

液压传动具有传动力大、速度可调、操作灵活等优点，因此在工程装备和机械设备中得到了广泛应用。

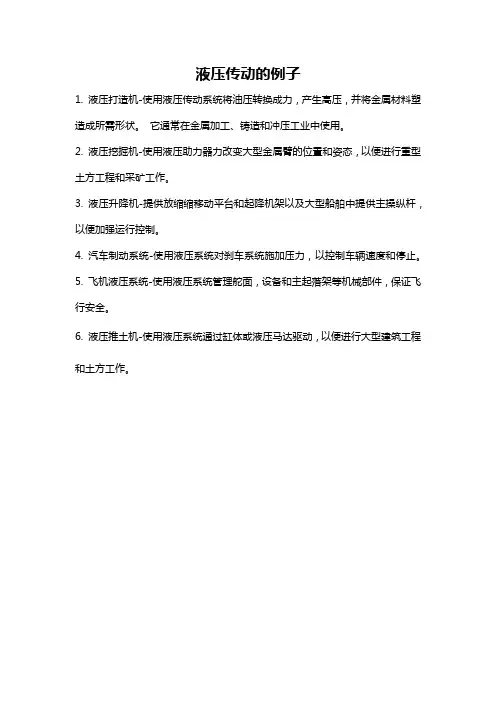

液压传动的例子
1. 液压打造机-使用液压传动系统将油压转换成力，产生高压，并将金属材料塑造成所需形状。

它通常在金属加工、铸造和冲压工业中使用。

2. 液压挖掘机-使用液压助力器力改变大型金属臂的位置和姿态，以便进行重型土方工程和采矿工作。

3. 液压升降机-提供放缩缩移动平台和起降机架以及大型船舶中提供主操纵杆，以便加强运行控制。

4. 汽车制动系统-使用液压系统对刹车系统施加压力，以控制车辆速度和停止。

5. 飞机液压系统-使用液压系统管理舵面，设备和主起落架等机械部件，保证飞行安全。

6. 液压推土机-使用液压系统通过缸体或液压马达驱动，以便进行大型建筑工程和土方工作。
