09液压系统实例

寸精度，采用了死 挡铁停留来限位。
9
(5) 快退 这时系 统的压力较 低，变量泵 2输出流量 大，动力滑 台快速退回。 由于活塞杆 的面积大约 为活塞的一 半，所以动 力滑台快进、 快退的速度 大致相等。
时间继电器发出 电信号后，电液换向 阀右位工作。
10
(6) 原位停止
当动力滑 台退回到原始 位臵时，挡块 压下行程开关， 电液换向阀处 于中位，动力 滑台停止运动， 变量泵卸荷。
(3) 第二次工作进给
8
(4) 死挡铁停留
当动力滑台 第二次工作进给 终了碰上死挡铁 后，液压缸停止 不动，系统的压 力进一步升高， 达到压力继电器 15的调定值时， 经过时间继电器 的延时，再发出 电信号，使滑台 退回。在时间继 电器延时动作前， 滑台停留在死挡 块限定的位臵上。
为 保 证 进 给 的 尺
+
+ +

+


+





27
左位 右位
9.3 汽车起重机液压系统
The Hydraulic System in a Hydraulic Truck Cranes
汽车起重机是将起重机安装在汽车底盘上的一 种起重运输设备。它主要由起升、回转、变幅、伸 缩和支腿等工作机构组成，这些动作的完成由液压
22
(6)快速回程
电磁铁1YA、4YA 得电，阀11右位 工作。
压力油进入 主缸下腔， 同时控制油 路打开液控 单向阀21、 22、23、24， 主缸上腔的 油回到高位 油箱20
主缸35回程的同时， 带动压边缸快速回 程。
23
(7)原位停止
当主缸 滑块上升到 触动行程开 关时，电磁 铁4YA失电， 阀11中位工 作，使主缸 35下腔封闭， 主缸停止不 动。
电磁铁1YA和3YA、6YA得 电，电磁溢流阀4通电， 切断泵的卸荷通路。
压边缸从高位油 箱20补油
19
(3)减速、加压
当压边滑 块接触工 件后，又 一个行程 开关发信 号，使5YA 得电, 泵 向压边缸 34加压。
滑块与板料接触之前,首 先碰到一个行程开关 ` 发 出电信号,使电磁铁6YA失 电, 主缸回油须经节流阀 9回油箱,实现慢进.
②快速运动回路：采用限压式变量泵在低压时输出的流 量大的特点，并采用差动连接来实现快速前进；
③换向回路：采用电液动换向阀实现换向，并由压力继 电器与时间继电器发出的电信号控制换向信号； ④快速运动与工作进给的换接回路：采用行程换向阀实 现速度的换接。同时利用换向后系统中的压力升高使液控顺 序阀接通，系统由快速运动的差动联接转换为使回油直接排 回油箱； ⑤两种工作进给的换接回路：采用了两个调速阀串联的 回路结构。
13
9.2 液压机液压系统
The Hydraulic System in a Hydraulic Press
液压机是用于调直、 压装、冷冲压、冷挤压和 弯曲等工艺的压力加工机 械，它是最早应用液压传 动的机械之一。 液压机工作循环中， 主缸要求有“快进→减速 接近工件及加压→保压延 时→泄压快速回程及保持 活塞停留在行程的任意位 臵”等基本动作。
11
表9.1 液压系统的电磁铁和行程阀的动作表
1YA 快进 一工进 二工进 死挡铁停 留 快退 原位停止 （1DT） 2YA （2DT） 3YA （3DT）
行程阀 导通 切断 切断 切断 切断-导通 导通



+ + +
+ +
+
12
系统特点： ①调速回路：采用了由限压式变量泵和调速阀的调速 回路，调速阀放在进油路上，回油经过背压阀；
(2)起升回路
起 升 回 路
32
当停止作业时，阀18 处于中位，泵卸荷。制动 缸20上的制动瓦在弹簧作 用下使液压马达制动。
(2)起升回路 起 升
33
(3)大臂伸缩回路
大臂伸缩采用单级长液压缸 驱动。大臂缩回时液压力与负载 力方向一致，为防止吊臂在重力 作用下自行收缩，在收缩缸的下 腔回油腔安置了平衡阀14。
图9.9 题9.3图
46
6
(2)第一次工进
First Working Feed Movement
用 二 位 二 通
电磁换向阀实 现一工进和二 工进之间的速 度换接。
在快进行程结 束，滑台上的挡铁 压下行程阀。
用 行 程 阀 、
液控顺序阀实 现快进与工进 的转换；
7
用二位二通电磁换向
阀实现一工进和二工进 之间的速度换接。
37
习题
9.1 试写出图9.7 所示液压系统的动作 循环表，并评述这个 液压系统的特点。
图9.7 题9.1图
44
9.2 图9.8所示的压 力机液压系统，能实现 “快进慢进保压快退停止” 的动作循环，试读懂此系 统图，并写出：包括油路 流动情况的动作循环表。
图9.8 题9.2图
45
9.3 图9.9所示的液压系统，如按规定的顺序接受电器 信号，试列表说明各液压阀和两液压缸的工作状态。
24
(8)顶出缸上升
在行程 开关1S发出 信号使4YA失 电的同时也 使2YA得电， 压力油阀44、 手动换向阀 43进入顶出 缸39，顶出 缸上行完成 顶出工作。
25
(9)顶出缸下降 顶出缸顶 出工件后，行 程开关4S 发 出信号，使 1YA、2YA均失 电、泵2卸荷， 阀44左位工作。 阀43右位工作， 顶出缸在自重 作用下下降。
2
9.1 组合机床动力滑台液压系统
The Movable Platform Hydraulic System of Modular Machine Tools
动力滑台是组合机床的一种通用部件，在滑台上可以配 臵各种工艺用途的切削头。 YT4543型组合机床液压动力滑台可以实现多种不同的工 作 循 环 ， 其 中 一 种 比 较 典 型 的 工 作 循 环 是 ： 快 进 (Rapid Advance)→一工进(First Feed)→二工进(Second Feed)→死挡 铁停留(Stays for a Preditermined time)→快退(Rapid Return)→ 停止(Stop)。
20
(4)拉伸、压紧 滑块接触 工件后,主 缸35中的 压力由于 负载阻力 的增加而 增加,单向 阀23关闭, 泵输出的 流量也自 动减小.主 缸继续下 行,完成拉 延工艺.
21
(5)保压 当主缸 压力达到预 定值时，压 力继电器17 发出信号， 使电磁铁 1YA、3YA、 5YA均失电， 阀11回到中 位，主缸及 压边缸封闭， 主缸上腔短 时保压。 泵2经电磁溢流阀4卸荷
主液压缸L
快进
减速 快速 及加压 保压 回程
停止
O
辅助液压缸L 1
t
O
顶出工艺动作线 浮动压边工艺动作线
t
图9.2 液压机的典型工艺循环图
14
双动薄板冲压机液压机液压系统
本机最大 工作压力 为450kN， 用于薄板 的拉伸成 形等冲压
工艺。
压边缸
主缸
调压与卸荷
顶出缸系统
15
1-滤油器;2-变量 泵;3、42-远程调压 阀; 4-电磁溢流阀； 9-节流阀；10-电磁 换向阀；11-电液动 换向阀；17-压力继 电器；18、44-二位 三通电液换向阀； 20-高位油箱；28安全阀；34-压边缸； 35-拉伸缸；36-拉 伸滑块；37-压边滑 块；38-顶出块； 39-顶出缸；41-先 导溢流阀；43-手动 换向阀
3
使液压缸 差动联接 以实现快 速运动；
用行程阀和液控顺 序阀实现快进与工 进的转换；
系统中采用限压式变 量叶片泵供油；
4
电液换向阀
5
(1)快进 使液压缸差动 联接和变量泵以实 现快速运动；
按下启动按钮，三 位五通电液动换向阀5 的先导电磁换向阀1YA 得电，使之阀芯右移， 左位进入工作状态。
(1)支腿回路
作业结束后，先收前 支腿，再收后支腿。
支腿液压缸
30
采用柱塞马达带动重物升 降，用液控单向顺序阀19来限 制重物超速下降。缸20是制动 缸，单向节流阀21是保证液压 油先进入马达，使马达产生一 定的转矩，再解除制动。
(2)起升回路
起 升 回 路
31
重物下降时，手动 换向阀18切换至右位工 作，液压马达反转，回 油经阀19的液控顺序阀， 阀18右位回油箱。
16
(1)启动
按启动 按钮，电磁 铁全部处于 失 电状 态， 恒功率变量 泵输出的油 以很低的压 力经电磁溢 流阀的溢流 回 油箱 ，泵 空载启动。
17
(2) 拉 伸 滑块和压 边滑块快 速下行
18
主缸上腔充液 电液动换 向 阀 11 的 左位工作， 主 缸 35 上 腔进油， 下腔回油 箱，拉伸 滑块快速 下行，同 时带动压 边 缸 34 快 速下行。

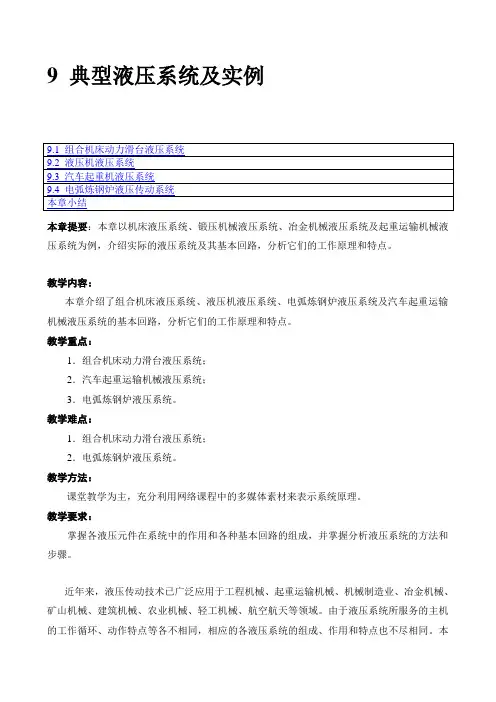

第九章 液压系统实例
WORKED EXAMPLES OF HYDRAULIC SYSTEM
本章提要
本章以机床液压系统、锻压机械液压系其基本回路，分析它们的工作
原理和特点。
1
本章教学内容
9.1 组合机床动力滑台液压系统 9.2 液压机液压系统 9.3 汽车起重机液压系统 9.4 电弧炼钢炉液压传动系统 习 题
该系统采用高 压大流量恒功率变 量泵供油和利用拉 延滑块自动充油的 快速运动回路，既 符合工艺要求，又 节省了能量。
26
表9.2 双动薄板冲压机液压系统电磁铁动作顺序表
拉伸滑块 快速 下降 减速 拉伸 快退 返回 压边滑块 顶出缸 1Y 快速 下降 减速 压紧 工件 快退 返回 上升 下降 液压泵卸荷 + + + 2Y 电磁铁 3Y + + + 4Y 5Y + + 6Y + + 手动 换向阀
