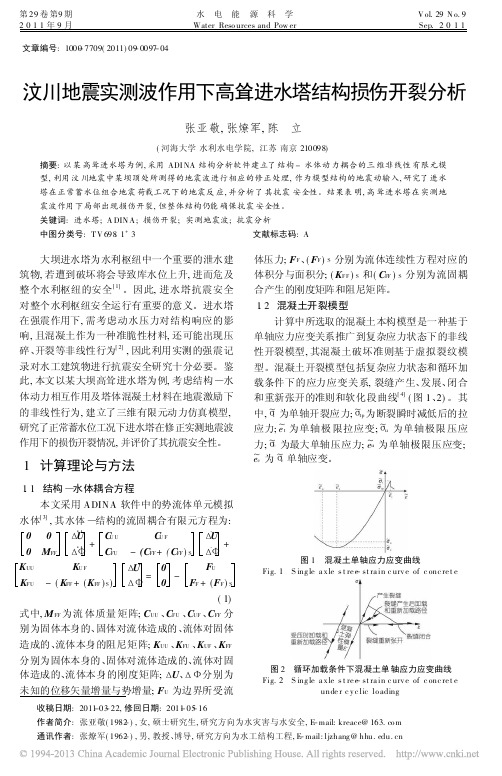

第29卷第9期2011年9月水 电 能 源 科 学Water Reso urces and Pow er V ol.29N o.9Sep.2011文章编号:1000-7709(2011)09-0097-04汶川地震实测波作用下高耸进水塔结构损伤开裂分析张亚敬,张燎军,陈 立(河海大学水利水电学院,江苏南京210098)摘要:以某高耸进水塔为例,采用ADI NA 结构分析软件建立了结构-水体动力耦合的三维非线性有限元模型,利用汶川地震中某坝顶处所测得的地震波进行相应的修正处理,作为模型结构的地震动输入,研究了进水塔在正常蓄水位组合地震荷载工况下的地震反应,并分析了其抗震安全性。
结果表明,高耸进水塔在实测地震波作用下局部出现损伤开裂,但整体结构仍能确保抗震安全性。
关键词:进水塔;A DIN A ;损伤开裂;实测地震波;抗震分析中图分类号:T V 698 1+3文献标志码:A收稿日期:2011-03-22,修回日期:2011-05-16作者简介:张亚敬(1982-),女,硕士研究生,研究方向为水灾害与水安全,E -mail:kreace@163.co m 通讯作者:张燎军(1962-),男,教授、博导,研究方向为水工结构工程,E -mail:ljzhang @大坝进水塔为水利枢纽中一个重要的泄水建筑物,若遭到破坏将会导致库水位上升,进而危及整个水利枢纽的安全[1]。
因此,进水塔抗震安全对整个水利枢纽安全运行有重要的意义。
进水塔在强震作用下,需考虑动水压力对结构响应的影响,且混凝土作为一种准脆性材料,还可能出现压碎、开裂等非线性行为[2],因此利用实测的强震记录对水工建筑物进行抗震安全研究十分必要。
鉴此,本文以某大坝高耸进水塔为例,考虑结构 水体动力相互作用及塔体混凝土材料在地震激励下的非线性行为,建立了三维有限元动力仿真模型,研究了正常蓄水位工况下进水塔在修正实测地震波作用下的损伤开裂情况,并评价了其抗震安全性。
第40卷第7期2009年4月人 民 长 江Y a n g t z e R i v e rV o l .40,N o .7A p r .,2009收稿日期:2008-08-20作者简介:黄耀英,男,三峡大学土木水电学院,讲师,博士。
文章编号:1001-4179(2009)07-0064-03两种库水附加质量模型的重力坝动力响应研究黄耀英 孙大伟 田 斌(三峡大学土木水电学院,湖北宜昌443002)摘要:对两种不可压缩性库水附加质量模型的混凝土重力坝动力响应进行了研究,得到结论:①相对有限元模型计算结果比较,韦斯特伽德模型进行折半处理后计算得到的大坝自振频率较直接使用韦斯特伽德模型计算的精度高;②当水体区域向上游取3倍坝高可以得到比较稳定的自振频率;③由于大坝是弹性体,上游面坝体结点的等效结点荷载不仅受该结点动水附加质量本身的影响,同时受到该结点周边结点的动水附加质量的影响。
关 键 词:库水附加质量;地震响应;混凝土重力坝;抗震分析中图分类号:T V 642.3 文献标识码:A 坝水耦合作用是混凝土大坝抗震分析中的一个重要课题。
自从We s t e r g a a r d 提出垂直刚性坝面的库水动水压力理论以来,这一问题已经历了70多年的深入研究,但仍有比较多的问题不甚清楚。
目前工程上常假定库水为不可压缩流体,此时,库水的动力作用就相当于在大坝系统的质量矩阵中加上一个附加质量矩阵,关于附加质量矩阵的计算,工程上常用的有两种方法[1～7],即按有限元计算的方法和按广义韦斯特伽德公式计算的方法。
陈厚群等[4]通过白山拱坝模型实测以及三向电拟试验求得振型动水压力,得到结论:流固耦合的有限单元数学模型给出的结果与试验结果很符合,而广义韦斯特伽德公式给出的结果偏大,建议对广义韦斯特伽德公式进行折半修正。
李瓒等[5]对二滩拱坝采用有限元模型和韦斯特伽德模型进行动力分析计算的结果也表明韦斯特伽德模型夸大了动水压力的影响。
坝—基础相互作用的动力分析
蔡元奇;黄光明
【期刊名称】《工程力学》
【年(卷),期】1998()A03
【摘要】某水电站混凝土重力坝坝基含有多挤压带且位于地震烈度较高的区域内，本文以一个机缚坝段为研究对象，采用三维动力有限元进行了动力计算，探讨了坝－基础相互作用下坝的动力特性分析了坝的安全，一些有益的结论可供类似工程参考。
【总页数】5页(P80-84)
【关键词】混凝土重力坝;有限元;坝;基础;相互作用
【作者】蔡元奇;黄光明
【作者单位】武汉水利电力大学
【正文语种】中文
【中图分类】TV312;TV642.3
【相关文献】
1.重力坝-基岩相互作用系统人工边界动力分析 [J], 麻媛
2.海绵吸收层法在坝-库水瞬态动力相互作用分析中的应用 [J], 邱流潮;金峰;王进
廷
3.坝——水动力相互作用分析的有效解法 [J], 江永超;章青
4.考虑结构—土—结构动力相互作用的重力坝地震响应分析 [J], 柳玉印;尹训强
5.基于高阶双渐近透射边界的重力坝-层状地基动力相互作用分析 [J], 高毅超;徐艳杰;金峰
因版权原因，仅展示原文概要，查看原文内容请购买。

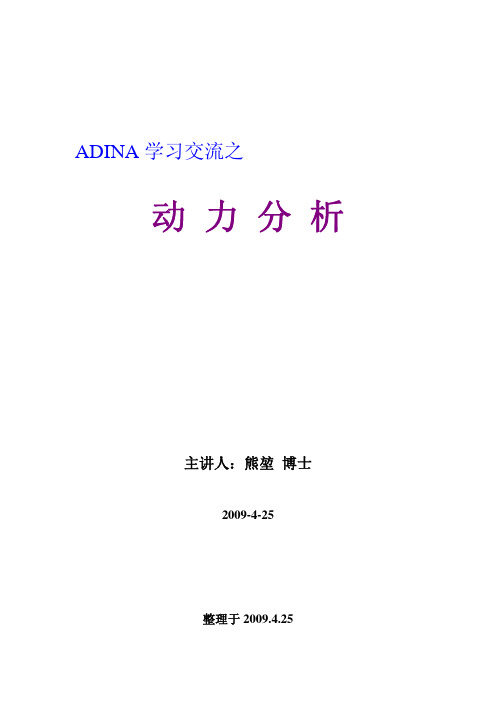

ADINA学习交流之动力分析主讲人：熊堃博士2009-4-25整理于2009.4.25目录ADINA学习交流之 (1)主讲人简介 (3)1.动力分析方法简介 (7)1.1 拟静力法 (7)1.2 反应谱法 (8)1.3 直接积分法 (11)2.大坝抗震计算中需要考虑的几个问题 (16)2.1 本构 (16)2.2 地震波输入 (21)3.ADINA中大坝抗震计算 (25)3.1 振型分解反应谱法 (25)3.2 时程分析法 (26)主讲人简介网名十方，真名熊堃，武汉大学在读博士研究生，从事水工结构方面科研工作，主要研究方向为高坝结构设计理论。
