园林工程制图考试题

《园林制图》考试试卷A一、名词解释：（2分╳5=10分）1、灭点：2、竖式图纸3、轴间角：4、基透视5、全透视：二、填空题：（2分╳5=10分）1、三面投影体系中点的投影规律为、、。

2、两直线的相对位置可分为、、。

3、字体高度（用h表示）的工程尺寸系列为：1.8、、、、、、、 mm等八种，字体高度代表字体的号数。

4、投影分为、两种，其中投影又分为、两种。

5、园林设计时分区有两种，一是按分区，一是按分区。

三、选择题：（1分╳10=10分）1、A0图纸幅面是A4图纸幅面的。

（）（a）4倍；（b）8倍；（c）16倍；（d）32倍。

2、三面投影体系中，下列叙述不正确的是。

（）（a）H面绕x轴向下转90o；（b）V面不动；（c）H面绕Z轴向右转90o；（d）W面绕Z轴向右转90o。

3、能反映出物体左右前后方位的视图是。

（）（a）左视图；（b）俯视图；（c）主视图；（d）后视图。

4、点A的y坐标为0，其空间位置在。

（）（a）原点处；（b）Z轴上；（c）V面上；（d）H面上。

5、已知a'b'倾斜于ox，ab//ox，则AB直线为。

（）（a）水平线；（b）正平线；（c）侧垂线；（d）一般位置线。

6、能用直角三角形法求一般位置直线实长的一组已知条件是。

（）（a）ab，b'；（b）ab,a'b'；（c）ab，a'；（d）a'b'，a。

7、一条正平线与一条一般位置直线垂直，这两直线投影互相垂直的是。

（）（a）V面投影；（b）H面投影；（c）W面投影；（d）V、H面投影。

8、在一般位置平面P内取一直线AB，若a'b'//ox轴，则AB直线是。

（）（a）水平线；（b）正平线；（c）侧平线；（d）侧垂线。

9、下列几组两平面相交，其交线为水平线的是。

（）（a）正垂面与侧垂面；（b）水平面与一般位置平面；（c）侧平面与一般位置平面；（d）侧垂面与一般位置平面。

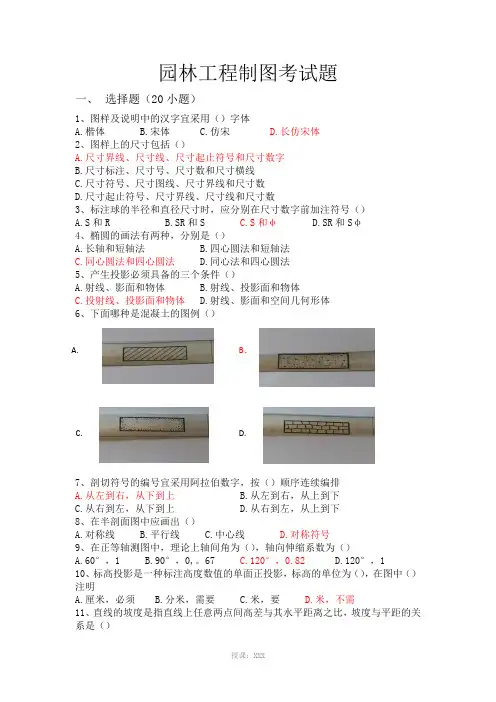

园林工程制图考试題一、选择题（20小题）1、图样及说明中的汉字宜采用（）字体A.楷体B.宋体C.仿宋D.长仿宋体2、图样上的尺寸包括（）A.尺寸界线、尺寸线、尺寸起止符号和尺寸数字B.尺寸标注、尺寸号、尺寸数和尺寸横线C.尺寸符号、尺寸图线、尺寸界线和尺寸数D.尺寸起止符号、尺寸界线、尺寸线和尺寸数3、标注球的半径和直径尺寸时，应分别在尺寸数字前加注符号（）A.S和RB.SR和SC.S和φD.SR和Sφ4、椭圆的画法有两种，分别是（）A.长轴和短轴法B.四心圆法和短轴法C.同心圆法和四心圆法D.同心法和四心圆法5、产生投影必须具备的三个条件（）A.射线、影面和物体B.射线、投影面和物体C.投射线、投影面和物体D.射线、影面和空间几何形体6、下面哪种是混凝土的图例（）A.B．。

C. D.7、剖切符号的编号宜采用阿拉伯数字，按（）顺序连续编排A.从左到右，从下到上B.从左到右，从上到下C.从右到左，从下到上D.从右到左，从上到下8、在半剖面图中应画出（）A.对称线B.平行线C.中心线D.对称符号9、在正等轴测图中，理论上轴间角为（），轴向伸缩系数为（）A.60°，1B.90°，0,。

67C.120°，0.82D.120°，110、标高投影是一种标注高度数值的单面正投影，标高的单位为（），在图中（）注明A.厘米，必须B.分米，需要C.米，要D.米，不需11、直线的坡度是指直线上任意两点间高差与其水平距离之比，坡度与平距的关系是（）A.平行B.倒数C.交叉D.相等 12、坡度比例尺用（）表示A.平行的实线B.平行虚的双线C.平行一粗一细的双实线D.平行一粗一细的实线 13、透视图的优点（）A.绘制复杂，视觉好B.反映实际尺寸C.实际景物感觉不强D.立体感强，形象生动逼真 14、直线透视的作图方法（）A.视线法、建筑师法B.视线法、量点法和距点法C.建筑师法、量点法D.视线法，量点法和一点透视网格法 15、鸟瞰图的画法（）A.一点透视网格法和两点透视网格法B.网格法和透视法C.透视法和视线法D.距点法和网格法 16、树木的立面表现的两种类型（）A.轮廓型、枝叶型B.写实型、分枝型C.带装饰性的图案型、写实型D.质感型、枝叶型 17、下面图例中表示缀花草皮的是（）18、园林建筑设计的步骤包括（）A.设计、技术和施工B.方案、设计和技术C.方案设计、技术设计和施工设计D.初步设计、环境设计和施工 19、标高符号用（）图形来表示A.三角形B.倒三角形C.等腰直角三角形D.直角三角形20、风玫瑰图是表示该地区风向情况的示意图，分为（）个方向；方位线用（）线表示A.16,；细实线B.8；粗实线C.8；细虚线D.18；粗虚线 二、填空题（共10空）1、投影法一般分为中心投影法和平行投影法。

园林制图复习题及答案一、填空题1. 园林制图中，比例尺是用来表示图上距离与实际距离之间的比例关系，通常用数字比例尺表示为______：______。

2. 在园林制图中，植物的表示方法通常采用______符号，以区分不同种类的植物。

3. 园林平面图中，道路的宽度一般用______线表示，而园路的宽度则用______线表示。

4. 园林制图中，水体的表示通常采用______线，以区分水面与陆地。

5. 园林制图中，建筑物的表示需要用到______线来表示建筑物的轮廓。

答案：1. 1；1002. 图例3. 粗实；细实4. 波浪5. 细实二、选择题1. 园林制图中，下列哪个不是常用的图线类型？A. 实线B. 虚线C. 点划线D. 斜线2. 在园林制图中，表示地形起伏的等高线，其间距通常与地形的______成正比。

A. 高度B. 坡度C. 面积D. 长度3. 园林制图中，下列哪个符号不是用来表示植物的？A. 圆圈B. 三角形C. 正方形D. 五边形4. 园林制图中，建筑物的表示方法中，下列哪个是错误的？A. 用粗实线表示建筑物的轮廓B. 用细实线表示建筑物的窗户和门C. 用虚线表示建筑物的内部结构D. 用点划线表示建筑物的屋顶5. 在园林制图中，下列哪个不是水体的表示方法？A. 波浪线B. 虚线C. 粗实线D. 细实线答案：1. D2. B3. C4. C5. B三、简答题1. 简述园林制图中比例尺的作用及其重要性。

2. 描述园林制图中植物表示方法的特点及其意义。

3. 阐述园林制图中建筑物表示方法的基本原则。

答案：1. 比例尺在园林制图中的作用是将实际的园林空间缩小到图纸上，以便于设计者和施工人员能够清晰地理解和交流设计意图。

其重要性在于，它确保了图纸上的信息与实际园林空间的一致性，是园林设计和施工中不可或缺的工具。

2. 园林制图中植物的表示方法通常采用图例符号，这些符号不仅能够区分不同种类的植物，还能在视觉上提供直观的植物分布和种类信息。

园林制图基础期末考试题及答案一、选择题（每题2分，共20分）1. 园林制图中，比例尺表示的是：A. 图上距离与实际距离的比例关系B. 图上尺寸与实际尺寸的比例关系C. 图上面积与实际面积的比例关系D. 图上体积与实际体积的比例关系答案：A2. 下列哪个不是园林制图中常用的图例符号？A. 乔木B. 灌木C. 草地D. 道路答案：D3. 在园林制图中，以下哪个是正确的植物配置原则？A. 植物种类越多越好B. 植物配置要符合生态学原理C. 植物配置要追求视觉效果，不考虑植物的生长环境D. 植物配置要追求经济效益，不考虑植物的生态价值答案：B4. 园林制图中，下列哪个不是平面图的作用？A. 展示园林的平面布局B. 展示园林的立面效果C. 展示园林的空间结构D. 展示园林的交通流线答案：B5. 在园林制图中，剖面图主要用于展示：A. 园林的平面布局B. 园林的立面效果C. 园林的垂直结构D. 园林的交通流线答案：C6. 园林制图中，下列哪个不是园林设计的基本要素？A. 地形B. 植物C. 水体D. 建筑材料答案：D7. 在园林制图中，下列哪个不是园林施工图的内容？A. 施工说明B. 施工材料C. 施工图纸D. 施工预算答案：D8. 园林制图中，下列哪个不是园林景观设计的原则？A. 美观B. 经济C. 实用D. 复杂答案：D9. 在园林制图中，下列哪个不是园林植物配置图的内容？A. 植物种类B. 植物数量C. 植物位置D. 植物价格答案：D10. 园林制图中，下列哪个不是园林景观照明设计的内容？A. 照明设备B. 照明方式C. 照明效果D. 照明材料答案：D二、填空题（每空2分，共20分）1. 园林制图中，平面图的比例尺一般为________。

答案：1:100 或 1:2002. 园林制图中，剖面图通常与________图配合使用。

答案：平面3. 园林制图中，植物配置图需要标注植物的________、________和________。

一、单项选择题（共20分）1、字体的号数指的是 【 】 A.字体的宽度 B.字体的分类 C.字体的高度 D.字体的高度与宽度之比2、一线段图上标注为10mm,测得图上线段长为100 mm,则此图采用的比例为。

【 】 A.1：5 B.5：1 C.1：10 D.10：13、右图中的AB 直线是【 】线。

A ．水平线 B ．正平线 C ．正垂线 D ．一般位置直线4、常用于中心线的是 【 】 A. 连线 B.细实线 C.虚线D.粗实线5、V 面投影反映物体的 【 】 A.长和宽 B.左和右 C.长和高D.宽和高6、某直线的H 面投影反映实长，该直线为 【 】 A.水平线 B.正平线 C.侧平线 D.铅垂线7、在正面斜二测轴测图中，三向变形系数px 、py 、pz 为 【 】 A ．均为0.820 B ．1、1、1 C ．1、0.5、1D ．1、1、0.58、在以1:2比例绘制的机械图样中，若某尺寸标注为30，则其实际尺寸为 【 】 A.30mm B.30cm C.15mm D.15cm9、圆球表面上A 点的正确空间位置是 【 】 A ．左、前、下方 B ．右、前、下方 C ．左、后、下方 D ．右、后、上方10、在斜二测轴测图中，三轴测角为 【 】 A.均为120度B.135、135、90度C. 均为90度D.均为135度11、在三面投影中，V 投影和W 投影应保持的关系是 【 】 A. 高平齐 B.长对正 C.宽相等 D.无关系12、水平线能反映实长的是 【 】A.正立面B.侧立面C.水平面D.侧平线13、图样上所标注的尺寸是 【 】 A.放大比例的尺寸 B.缩小比例的尺寸 C.实际尺寸 D.按1：2比例14、直线在所平行的投影面上的投影是 【 】 A.实长不变 B.长度缩短 C.聚为一点 D.长度变长15、国家标准字体7号字指的是的 【 】 A.字宽为7mm B.字高为7mm C.字号排序为第7位 D.字宽和字高之和为7mm16、见右图，两直线AB 与CD 的相对位置关系是 【 】 A.两直线相交 B.两直线平行 C.两直线交叉 D.两直线共面17、平面在所垂直的投影面上的投影是 【 】 A.一条直线 B.实形不变 C.缩小的三角形 D.放大的三角形18、在正等测轴测图中，三轴测角为 【 】 A.均为120度B.均为90度C.135、135、90度D.均为135度19、国标(GB/T4457.4-2002)规定，机械图样的中粗实线宽度与细实线宽的比值是【 】A.1:1B.1.5:1C. 2:1D.2.5:120、平行透视是 【 】 A. 一点透视 B.二点透视 C. 三点透视 D.无透视 二、名词解释。

《园林工程制图》第二模块考试试卷一、选择题：（每题2分，共10分）1、《房屋建筑制图统一标准》中规定A1图纸幅面尺寸b×l是（）A．594mm × 841mm B．420mm ×594mmC．297mm × 420mm D．210mm ×297mm2、在三面正投影图中，侧立面图能反映形体的尺寸是（）A．长和高B．长和宽C．高和宽D．长、宽和高3、三个投影面展开时，保持不变的是（）A H投影面B V投影面C W投影面D 无法确定4、平行投影法可分为斜投影法和____________投影法。

（）A、中心投影B正投影C水平投影D轴侧投影5、有一栋房屋在图上量得长度为50cm，用的是1：100的比例，其实长度是（）m。

A、5B、50C、500D、5000 二、填空题（每空2分，共10分）1、投影法一般分为_______________投影法和_______________投影法。

2、当一个空中物体_______________于投影面时具有积聚性。

3、剖切符号是由____________、___________、__________、所组成的。

4．尺寸标注由________、________、________、________。

5．三面投影图的投影规律________、________、________。

三、作图题：（共10分）1、圆弧内连接两已知圆弧（即作两圆的内切连接弧）（10分）2、参照立体图，补画三面投影中的漏线，标出字母，并填空。

作图要点: 1、标出A、B、C三点的H、W投影2、补画漏线3、判别直线的空间位置（共10分）3.给立体几何体选择相匹配的三面投影图：（共20分）4.看懂立体图，找出相应的投影图，标出号码，并画出第三试图。

（共40分）。

中职园林制图试题及答案一、选择题（每题2分，共20分）1. 下列关于园林制图的描述，正确的是：A. 园林制图是园林设计的基础B. 园林制图不需要考虑比例尺C. 园林制图是园林施工的依据D. 园林制图是园林管理的工具答案：A2. 在园林制图中，比例尺的作用是什么？A. 用于计算面积B. 用于确定图上距离与实际距离的关系C. 用于确定图上尺寸与实际尺寸的比例D. 用于计算体积答案：B3. 园林制图中，常用的图示符号包括：A. 植物符号B. 建筑符号C. 水体符号D. 所有选项答案：D4. 下列哪种绘图方法不属于园林制图？A. 手绘B. CAD绘图C. 3D建模D. 摄影答案：D5. 在园林制图中，地形图的作用是什么？A. 展示植物分布B. 展示建筑布局C. 展示地形起伏D. 展示水体流向答案：C6. 园林制图中，标注尺寸时应该注意什么？A. 尺寸应与图示相符B. 尺寸应尽可能大C. 尺寸应尽可能小D. 尺寸应随意标注答案：A7. 在园林制图中，图例的作用是什么？A. 说明图上符号的含义B. 展示图上的颜色C. 展示图上的尺寸D. 展示图上的标注答案：A8. 园林制图中，轴线的作用是什么？A. 确定建筑物的位置B. 确定植物的位置C. 确定水体的位置D. 确定地形的位置答案：A9. 在园林制图中，剖面图的作用是什么？A. 展示平面布局B. 展示立面设计C. 展示垂直结构D. 展示水平结构答案：C10. 园林制图中，等高线的作用是什么？A. 展示地形的起伏B. 展示建筑物的轮廓C. 展示植物的分布D. 展示水体的流向答案：A二、填空题（每题2分，共20分）1. 园林制图中，比例尺通常用____表示。

答案：数字或符号2. 在园林制图中，____是表示建筑物位置的重要元素。

答案：轴线3. 园林制图中，____是表示植物分布的重要元素。

答案：植物符号4. 园林制图中，____是表示水体流向的重要元素。

答案：水体符号5. 园林制图中，____是表示地形起伏的重要元素。

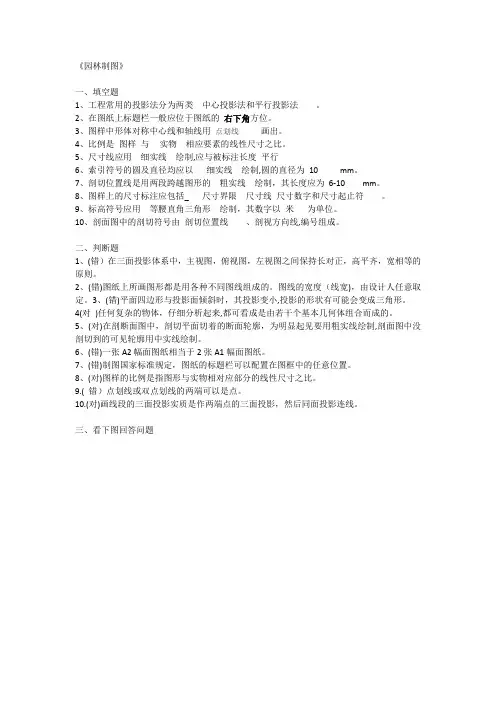

《园林制图》一、填空题1、工程常用的投影法分为两类中心投影法和平行投影法。

2、在图纸上标题栏一般应位于图纸的右下角方位。

3、图样中形体对称中心线和轴线用点划线画出。

4、比例是图样与实物相应要素的线性尺寸之比。

5、尺寸线应用细实线绘制,应与被标注长度平行6、索引符号的圆及直径均应以细实线绘制,圆的直径为10 mm。

7、剖切位置线是用两段跨越图形的粗实线绘制，其长度应为6-10 mm。

8、图样上的尺寸标注应包括_ 尺寸界限尺寸线尺寸数字和尺寸起止符。

9、标高符号应用等腰直角三角形绘制，其数字以米为单位。

10、剖面图中的剖切符号由剖切位置线、剖视方向线,编号组成。

二、判断题1、(错）在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则。

2、(错)图纸上所画图形都是用各种不同图线组成的。

图线的宽度（线宽)，由设计人任意取定。

3、(错)平面四边形与投影面倾斜时，其投影变小,投影的形状有可能会变成三角形。

4(对)任何复杂的物体，仔细分析起来,都可看成是由若干个基本几何体组合而成的。

5、(对)在剖断面图中，剖切平面切着的断面轮廓，为明显起见要用粗实线绘制,剖面图中没剖切到的可见轮廓用中实线绘制。

6、(错)一张A2幅面图纸相当于2张A1幅面图纸。

7、(错)制图国家标准规定，图纸的标题栏可以配置在图框中的任意位置。

8、(对)图样的比例是指图形与实物相对应部分的线性尺寸之比。

9.( 错）点划线或双点划线的两端可以是点。

10.(对)画线段的三面投影实质是作两端点的三面投影，然后同面投影连线。

三、看下图回答问题1、建筑物的座向是座南朝北。

2、建筑物外墙厚240 mm。

3、列举该层窗的编号及其宽度:C1 宽1500mm c2 宽1200mm列举该层门的编号及其宽度:M1,宽1800mm;M2,宽1200mm ; M3,宽1000mm ;M4,宽800mm ;列举该层门的编号及其宽4、剖切符号可知，剖切平面1-1通过台阶，楼梯间投射方向是向_ 西。

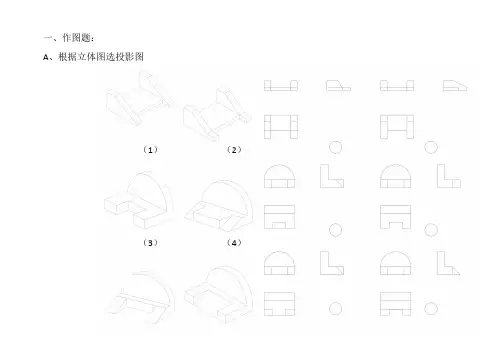

一、作图题：A、根据立体图选投影图（1）（2）（3）（4）（5）（6）（7）（8）（9）（10）（11）（12）B、根据轴测图绘三视图⑴⑵⑶⑷⑸⑹C、投影变换3.试判断三条平行直线是否属于同一平面。

D、截交线—补全曲面立体的三面投影图1. 2.3.E、曲面立体与曲面立体相交1.根据两面投影，求作H面投影。

2. 根据两面投影，求作H面投影。

F、水平投影图1.绘出月亮门的水平投影图。

G、组合体—补绘形体的第三投影图（1）（2）（3）（4）（5）（6）（7）（8）（9）（10）（11）（12）（附：C部分的内容园林04级学生没有讲）二、填空题1、园林植物设计中：孤植树的冠径大约m。

高大乔木的冠径大约m。

中小乔木的冠径大约m。

常绿乔木的冠径大约m。

花灌木的冠径大约m。

2、针叶树常以带有状的树冠来表示。

若为常绿的针叶树则在树冠内加画。

3、阔叶树的树冠线一般表现为：或。

4、常绿的阔叶树多表现为浓密的叶子，或在树冠内加画平行斜线；落叶的阔叶树多用来表示。

5、草坪和草地的表示方法有：、、。

6、植物的枝干形态有：、、、等（6种之4）7、树冠的形态有：、、、等（6种之4）8、假山和置石中常用的石材有：、、、等（5种之4）9、地形的表示方法有。

园林地形通常用表示。

10、根据剖切位置方向不同：园路的断面图有：、两种。

11、园路的纵断面图主要表现道路的：、及设计标高与的关系等。

12、园路的纵断面图主要表现园路各构造层的：与，通过：与标注两部分表示清楚。

13、水面的表示方法有：、、、，14、水体的立面表示方法有：、、、。

15、园林建筑与其他建筑相比最突出的特点是：。

园林建筑的功能有：、、、。

16、园林图纸中所用的字体通常为：。

一般常用的绘图工具有：、、、。

根据幅面的大小来分，园林图纸有类。

根据内容来分，园林图纸有：、、、等。

17、地形图具备的三个要素：、、。

18、根据投影中心与投影面的相对位置，投影法分为：和。

19、平行投形方向与投形面所成的角度分为两种：和。

园林制图试题及答案《园林制图》分为几何体平面图制图、园林工程制图、AutoCAD辅助园林工程制图3个项目16个任务：每个项目通过项目导入、主要任务、项目小结、项目测试四部分组织内容，每一个任务包括任务目标、任务准备、任务实施三方面内容。

项目1主要任务有：绘制标准图框、绘制几何体的三面投影图、按比例绘制几何体的三面投影图、绘制几何体轴测图；项目2主要任务有：绘制园林植物种植设计施工图、园林竖向设计图、园路园桥设计施工图、园林建筑平立剖面图、园林工程设计施工图；项目3主要任务有：AutoCAD绘制园林小品的三面投影图、园路园桥设计施工图、园林建筑平立剖面图、园林竖向设计图、园林植物种植图、园林工程图和AutoCAD图形输出。

姓名： [填空题] *_________________________________班级： [填空题] *_________________________________1.园林建筑工程制图中主要可见轮廓线应用（）绘制。

(单选题) [单选题] *A、粗实线(正确答案)B、中实线C、细实线D、虚线2.图样的比例的符号为“：”，比例应以（）表示。

(单选题) [单选题] *A、黑体字B、汉字C、仿宋体D、阿拉伯数字(正确答案)3.在薄板板面标注板厚尺寸时，应在厚度数字前加厚符号（）。

(单选题) [单选题] *A、“G”B、“R”C、“f”C、“f”D、“t”(正确答案)4.尺寸界线应用细实线绘制，一般应与被注长度垂直，其一端应离不开图样轮廓线不小于2mm，另一端宜超出尺寸线（）。

(单选题) [单选题] *A、2~3mm(正确答案)B、2mmC、3mmD、3~4mm5.标注球的半径尺寸时，应在尺寸数字前加注符号“（）”。

(单选题) [单选题] *A、RB、SC、ΦD、SR(正确答案)6.直线(或平面图形)平行于投影面，其投影反映实长(或平面实形)是属于正投影的基本特性的（）。

(单选题) [单选题] *A、实形性(正确答案)B、相仿性C、从属性D、积聚性7.直线(或平面图形)垂直于投影面，其投影积聚为一点(或一直线)是属于正投影的基本特性的（）。
