园林工程制图习题集答案

（0650）《园林制图》网上作业题及答案1：第一批次2：第二批次3：第三批次4：第四批次5：第五批次6：第六批次1：[判断题]点的每两个投影之间的连系线，必定垂直于相应的投影轴；各投影到投影轴的距离，反映了点到相应的相邻投影面的距离。

参考答案：正确2：[判断题]正等测轴测图，是说三轴间互相角度有一个是直角。

参考答案：错误3：[判断题]直线的投影一般情况下仍然是一条直线；当直线垂直投影面时，其投影积聚成一点；当直线平行投影面时，其投影与直线本身平行且等长。

参考答案：正确4：[多选题]制图中所说的三面投影，是指哪三面？A：L面B：V面C：W面D：R面E：H面F：F面参考答案：BCE5：[判断题]做已知直线的垂直平分线，能用工具圆规做到。

参考答案：正确6：[判断题]过一点作已知直线的平行线，必须用到圆规。

参考答案：错误7：[判断题]设计图中尺寸标注时候的尺寸数字要求写度量单位。

参考答案：错误8：[判断题]尺寸标注时候，除标高以及总平面图以m为单位外，其余必须以mm作单位。

参考答案：正确9：[判断题]点划线与点划线相交、虚线与虚线相交要求交于点或空隙，不能交于线段。

参考答案：错误10：[判断题]两实线相交时，要求交于一点，出头和未交于一点都不正确。

参考答案：正确1：[判断题]索引符号中用的圆的直径应为10mm.参考答案：正确2：[判断题]对称符号一般用细实线绘制，平行线的长度宜为6到10mm，平行线的间距宜为2到3毫米，平行线在对称线两侧的长度应相等。

参考答案：正确3：[判断题]标高标注时候，一般是以毫米为单位的。

参考答案：错误4：[判断题]工程图纸中的会签栏是为工程负责人签字用的表格，一般放在图纸左下方。

参考答案：错误5：[判断题]制图中的定位轴线一般采用细实线表示参考答案：错误6：[判断题]在标注的时候，对复杂的图形和曲线，常常采用网格法标注尺寸。

参考答案：正确7：[多选题]在园林工程制图中，坡度常用的表示方法有A：百分数B：比值C：文字叙述D：比例参考答案：ABD8：[单选题]园林工程图纸上的汉字一般采用的字体是A：隶书B：楷体C：长仿宋体D：华文彩体参考答案：C9：[单选题]A1图纸指的图框规格是A：841x1189B：594x841C：420x594D：297x420参考答案：B10：[单选题]A3图纸指的图框规格是A：841x1189B：594x841C：420x594D：297x420参考答案：D1：[论述题]1.标出轴测图中所示的平面P、Q在三面投影图中的位置，弄清他们的投影特性，回答所列问题。

园林制图[单项选择题]1、在轴测投影图中，当圆的外切正方形变成平行四边形时，圆变成椭圆，一般采用（）求作。

A.四心圆法B.八点法C.建筑师法D.两点法参考答案：B[单项选择题]2、正立面上曲线多，形状复杂的形体，一般选用（）容易作图。

A.正等测B.正二测C.水平斜轴测D.正面斜轴测参考答案：D[单项选择题]3、上行平面和下行平面的主要区别在于（）A.在各个面上的投影符号顺序相同B.在各个面上的投影符号顺序是否相同C.在各个面上的投影符号顺序相反D.平面是否向上或向下倾斜参考答案：B[单项选择题]4、定位轴线圆的直径应为为（）mm。

A.6B.8C.10D.8～10参考答案：D[单项选择题]5、图样轮廓线以外的尺寸线，平行排列的尺寸线间距宜为（）mm，并应保持一致。

A.15B.10C.7D.7～10参考答案：D[单项选择题]6、标高符号应用等腰直角三角形绘制，以米为单位，注写到小数点后第（）位。

A.第一位B.第二位C.第三位D.第四位参考答案：C[单项选择题]7、相交直线与交错直线的主要区别在于（）A.交点连线是否垂直于相应轴线B.两直线是否异面C.两直线是否平行D.有无交点参考答案：A[单项选择题]8、索引符号的圆内直径应以（）绘制。

A.粗实线B.中粗实线C.细实线D.点划线参考答案：C[单项选择题]9、定位轴线应用（）绘制。

A.点划线B.细点划线C.细实线D.虚线参考答案：B[单项选择题]10、轴测图是应用（）原理绘制的。

A.平行投影B.中心投影C.正投影D.斜投影参考答案：A[单项选择题]11、图样轮廓线以外的尺寸线，距图样最外轮廓线间的距离不宜小于（）mm。

A.15B.10C.8D.7参考答案：B[单项选择题]12、索引符号的圆应以（）绘制。

A.实线B.粗实线C.细实线D.虚线E.点划线参考答案：C[单项选择题]13、只有当视点在（）范围内，视觉效果才最好。

A.30°～40°B.20°～37°C.（1.5～2.0）BD.BE.B的1/3处F.B的中间1/3参考答案：E[单项选择题]14、尺寸起止符号，一般用中粗实线绘制，其倾斜方向应与尺寸界线成顺时针（）角。

中职园林制图试题及答案一、选择题（每题2分，共20分）1. 园林制图中，比例尺的表示方式是：A. 1:100B. 1:1000C. 1:10000D. 1:1000002. 在园林制图中，以下哪个是正确的植物符号表示？A. □B. ○C. △D. ▢3. 园林制图中，以下哪个是正确的道路表示方法？A. 单线B. 双线C. 虚线D. 点划线4. 园林制图中，以下哪个是正确的水体表示方法？A. 单线B. 双线C. 波浪线D. 点划线5. 在园林制图中，以下哪个是正确的地形高程表示方法？A. 点B. 线C. 面D. 符号6. 园林制图中，以下哪个是正确的铺装材料表示方法？A. 单线B. 双线C. 网格线D. 点划线7. 园林制图中，以下哪个是正确的照明设施表示方法？A. 单线B. 双线C. 符号D. 点划线8. 在园林制图中，以下哪个是正确的绿化带表示方法？A. 单线B. 双线C. 虚线D. 点划线9. 园林制图中，以下哪个是正确的景观构筑物表示方法？A. 单线B. 双线C. 符号D. 点划线10. 在园林制图中，以下哪个是正确的植物配置图表示方法？A. 单线B. 双线C. 符号D. 点划线二、填空题（每空2分，共20分）11. 园林制图中，比例尺1:100表示图上距离与实际距离的比是_________。

12. 园林制图中，植物的表示方法通常包括_________、_________和_________。

13. 园林制图中，道路的表示方法通常包括_________、_________和_________。

14. 园林制图中，水体的表示方法通常包括_________、_________和_________。

15. 园林制图中，地形高程的表示方法通常包括_________、_________和_________。

三、简答题（每题15分，共40分）16. 简述园林制图中常用的三种标注方法。

17. 简述园林制图中如何表示不同种类的植物。

《园林制图》复习题及参考答案一、名词解释：1、三面正投影图（三视图）：将形体正放入三个互相垂直的平面所形成的投影体系中，分别用三组垂直于三个投影面的投影线对形体进行投影所得到的投影图2、直角投影定理：两直线相交或交叉成直角，其中有一条直线与某一投影面平行，则此直角在该投影面上的投影仍为直角3、截交线：立体表面被平面截切而产生的交线4、轴向伸缩系数：一直线与投影面倾斜，它的投影长度与实际长度之比5、定位轴线：施工图中用以定位放线的重要依据，凡主要承重构件都应画上轴线确定位置，并编号6、绿化种植设计图：是表示设计植物的种类、数量、规格及种植规格和施工要求的图样，是种植施工、定点放线的主要依据7、视线迹点法：是利用视线的基面投影作为辅助线，在直线的全透视上确定点的透视的方法，又称为建筑师法8、最大斜度线：在平面上对投影面倾斜角度最大的直线9、剖面图：假想用一平行于某一投影面的平面将形体截开，移去观察者与平面之间部分，将剩余部分向该投影面进行投影所得到的图形10、同坡屋面：屋顶檐口的高度处在同一水平面上，各个坡面的水平倾角又相同的屋面11、视角：人观察物体的外部轮廓所形成的水平视线的夹角12、风向玫瑰图：根据当地多年的风向资料，将全年中各个不同风向的天数用一定比例绘在十六方位线上，然后用实线连接成多边形而形成的图形13、园林工程施工图：用于指导园林工程施工的一套图纸，采用投影方法，并按照国家标准及《公园绿地设计规划》规定，详尽准确清晰地表示出工程区域范围内总体设计及各项工程设计内容施工要求和施工作风等内容14、相贯线：相交两立体的表面共有的分界线15、双曲抛物面：一直母线沿两交叉直导线连续运动，并始终平行于一导平面所形成的轨迹16、园林总体规划设计图：它表明一个征用地区域范围的总体综合设计的内容，是表现工程总体布局的图样，为施工放线、土方施工及编制规划的依据17、鸟瞰图：作透视图时，当视高选择较高时，使画面的表现范围更加开阔，如表现群体建筑或大范围的景观，所绘出的透视图18、真高线：点在画面上，点的透视高度等于点的空间高度的线19、轮廓线：表示曲面立体范围的外型线20、素线：形成曲面的直线或曲线称为母线，母线在曲面上的任何位置线称为素线21、透视图：假想在物体和观察者之间放置一个透明的平面，然后把看到的物体的轮廓描绘在该平面上，这样就得到了空间物体的一平面图像，该图像称为透视图22、量点法：作透视图时，在视平线上以原有的灭点为基准，直接量取sf=FF1而求得的辅助线灭点即为量点，利用量点作透视图的方法23、轴测投影图：是应用平行投影原理，用一组平行投影线将物体连同三个坐标轴一起投在一个投影面上所得到的能同时物体三个方向面的投影图24、换面法：对于一些不具有特殊位置的几何元素，需要通过作辅助投影面，使其对于新的投影体系具有特殊位置关系，便于解题的方法。

园林制图期末试题及答案一、简答题（共10题，每题2分，共20分）1. 请简述园林制图的步骤和流程。

园林制图的步骤和流程主要包括：规划定位，概念设计，草图绘制，详图设计和成果呈现。

首先进行规划定位，确定园林的定位、功能和设计理念；其次进行概念设计，明确园林的整体布局和主题；然后将设计意念转化为草图，形成初步设计方案；接着进行详图设计，包括各个功能区的具体设计和材料选择；最后将设计成果以报告、手绘图或电子文件的方式进行呈现。

2. 请说明园林制图中常用的比例尺。

园林制图中常用的比例尺主要有1:200、1:500、1:1000、1:2000等。

根据具体情况和图纸的大小，选择合适的比例尺进行绘制。

较小的比例尺适合绘制整体布局图，较大的比例尺适合绘制详细图纸。

3. 园林制图中的平面图和立面图有何不同？平面图是园林制图中的一种，用于展示园林的整体布局和功能区的关系，通常是从俯视角度进行绘制。

立面图则是从垂直方向上观察园林的外立面，主要用于展现建筑物、景观元素等的立体效果。

平面图注重园林的平面布局，而立面图注重展示园林的立体效果。

4. 什么是园林制图中的标高？标高是指园林设计中用于表达地形高度差异的一种方法。

通过标高，可以清晰地展示园林地块内各个区域的高低不同，便于设计师进行景观布局和地形调整。

5. 请简述园林制图中的主要符号和图例。

园林制图中使用各种符号和图例来表示不同的景观元素和设施。

主要的符号包括：树木、植物、建筑物、水域等。

图例则是对这些符号进行统一的整理和说明，以便读者能够准确理解图纸中所表示的含义。

6. 园林制图中的颜色运用有何规定？园林制图中的颜色运用需要遵循一定的规定。

一般来说，草图和概念设计时可以采用丰富的色彩表达创意；而在详图设计中，需要遵循颜色规范，常用的颜色包括绿色代表植物、黄色代表瓷砖或石材、蓝色代表水域等。

7. 请简要说明园林制图中常用的制图软件。

园林制图中常用的制图软件有AutoCAD、SketchUp、Photoshop等。

园林制图与识图试题库及答案园林制图与识图试题库及答案园林制图与识图》试题库一、填空题（每一小空1分，共80分）1、在植物立面画法中树木的表现有平面图、正视图、侧视图的三种形式。

2、若用A4幅面绘图，c为297mm，a为210mm；若用A3幅面绘图，c为420mm，a为297mm。

3、在园林制图中互相平行的图线，其间隙不宜小于0.5mm。

4、标高和总平面图中所用的单位为m，其他尺寸均以mm为单位。

5、索引符号用10 mm的细实线圆来表示，水平直径又将其分为上下两部分，上侧表示编号，下侧表示名称。

6、三面正投形图是指俯视图、左侧视图、正视图的组合。

7、园林植物的分类，根据其特性分为乔木、灌木、藤本植物、草本植物、蕨类植物、水生植物和盆栽植物七大类。

8、在绘制园林植物平面图时，落叶树种与常绿树种绘制有所不同，常绿树种平面图内常加阴影。

9、园林图纸分为总平面图和局部平面图。

10、请例举出在园林创作中6种常用的山石：假山、石塔、石桥、石阶、石屏风、石狮子。

11、等高线法，两相邻等高线切面之间的垂直距离h叫等高距；在水平投影图中两相邻等高线之间的垂直距离称为等高距。

12、水面平面表示法有透视法、平行投影法、等高线法，其中在总平面图中最常用平行投影法。

13、在建筑立面图中，其中的比例尺必须要有。

14、作图中在对圆的半径进行标注时，数字前要加半角符号“R”。

15、园林图纸分为总平面图和局部平面图。

16、若用A2幅面绘图，c为594mm，a为420mm；若用A4幅面绘图，c为297mm，a为210mm。

17、在园林制图中互相平行的图线，其间隙不宜小于0.5mm。

18、标高和总平面图中所用的单位为m，其他尺寸均以mm为单位。

19、索引符号用10mm的细实线圆来表示，水平直径又将其分为上下两部分，上侧表示编号，下侧表示名称。

20、三面正投形图是指俯视图、左侧视图、正视图的组合。

21、园林植物的分类，根据其特性分为乔木、灌木、藤本植物、草本植物、蕨类植物、水生植物和盆栽植物七大类。

园林工程制图习题集答案【篇一：2012园林工程制图复习题】>一、名词解释：1、三面正投影图（三视图）：将形体正放入三个互相垂直的平面所形成的投影体系中，分别用三组垂直于三个投影面的投影线对形体进行投影所得到的投影图。

2、定位轴线：施工图中用以定位放线的重要依据，凡主要承重构件都应画上轴线确定位置，并编号。

3、园林绿化种植设计图：是表示设计植物的种类、数量、规格及种植规格和施工要求的图样，是种植施工、定点放线的主要依据4、视角：5、轴向变形系数：一直线与轴测投影面倾斜，其投影长度与实际长度之比。

6、剖面图：假想用一平行于某投影面的平面，沿着形体的对称平面或中心线将其剖开，移去观察者与剖切平面之间的部分，将剩余部分向该投影面进行投影所得到的图形。

7、视线法：是利用视线的基面投影作为辅助线，在直线的全透视上确定点的透视的方法，又称为建筑师法。

8、园林工程施工图：根据园林设计的结果绘制出的施工图，主要用于表达园林工程设计意图，说明工程施工要求与做法，为工程编制预算、施工放线及施工组织规划提供依据。

9、轴向投影图：将形体连同形体上三个互相垂直的坐标轴一起投影到一个投影面上所得到的能同时反映形体三个方向面的投影图。

10、真高线：点在画面上，点的投影高度等于点的真实高度的线。

11、鸟瞰图：在透视图中，视高高于形体高度，能反映大范围景观的透视图。

12、直角定理：空间两直线垂直，如果其中一条直线与投影面平行，那么它们的投影也互相垂直。

二、填空题：1、工程图纸中的汉字，宜采用成。

（长仿宋体，黑体）2、尺寸线应用绘制，应与被标注长度出，（细实线，平行，尺寸界线，中心线和任何图线）3、索引符号的圆及直径均应以绘制，圆的直径为 mm。

（细实线，10 mm。

）4、常用的断面图有：。

（移出断面，中断断面，重合断面）图，效果较好。

（正等测，正二测）6、垂直于基面的直线透视为直线透视为，其基透视为。

（直线，点；直线，点）7、园林建筑施工图包括和。

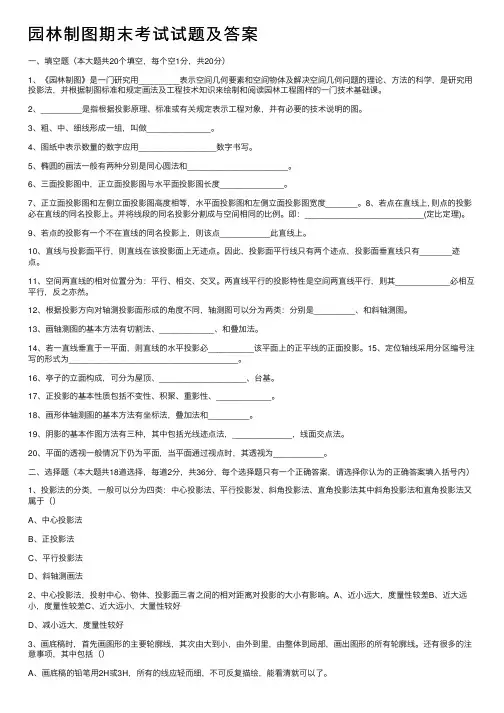

园林制图期末考试试题及答案⼀、填空题（本⼤题共20个填空，每个空1分，共20分）1、《园林制图》是⼀门研究⽤_________表⽰空间⼏何要素和空间物体及解决空间⼏何问题的理论、⽅法的科学，是研究⽤投影法，并根据制图标准和规定画法及⼯程技术知识来绘制和阅读园林⼯程图样的⼀门技术基础课。

2、_________是指根据投影原理、标准或有关规定表⽰⼯程对象，并有必要的技术说明的图。

3、粗、中、细线形成⼀组，叫做______________。

4、图纸中表⽰数量的数字应⽤_________________数字书写。

5、椭圆的画法⼀般有两种分别是同⼼圆法和______________________。

6、三⾯投影图中，正⽴⾯投影图与⽔平⾯投影图长度______________。

7、正⽴⾯投影图和左侧⽴⾯投影图⾼度相等，⽔平⾯投影图和左侧⽴⾯投影图宽度_______。

8、若点在直线上, 则点的投影必在直线的同名投影上。

并将线段的同名投影分割成与空间相同的⽐例。

即：__________________________(定⽐定理)。

9、若点的投影有⼀个不在直线的同名投影上，则该点___________此直线上。

10、直线与投影⾯平⾏，则直线在该投影⾯上⽆迹点。

因此，投影⾯平⾏线只有两个迹点，投影⾯垂直线只有_______迹点。

11、空间两直线的相对位置分为：平⾏、相交、交叉。

两直线平⾏的投影特性是空间两直线平⾏，则其____________必相互平⾏，反之亦然。

12、根据投影⽅向对轴测投影⾯形成的⾓度不同，轴测图可以分为两类：分别是_________、和斜轴测图。

13、画轴测图的基本⽅法有切割法、____________、和叠加法。

14、若⼀直线垂直于⼀平⾯，则直线的⽔平投影必__________该平⾯上的正平线的正⾯投影。

15、定位轴线采⽤分区编号注写的形式为_____________________________________。
