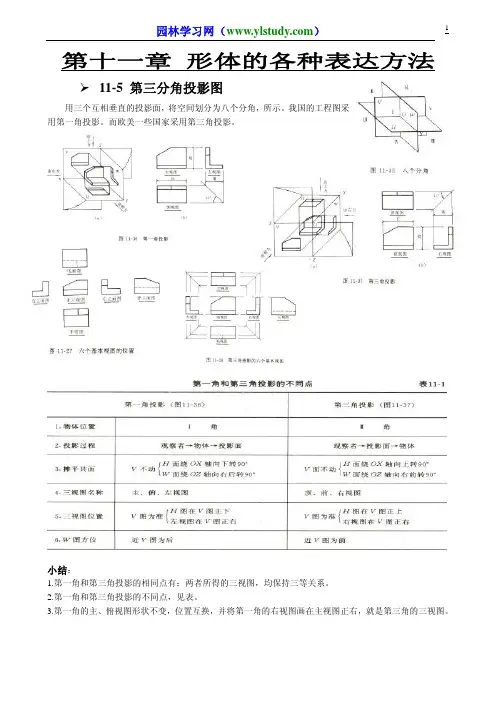

第十一章形体的各种表达方法¾11-5 第三分角投影图用三个互相垂直的投影面，将空间划分为八个分角，所示。
我国的工程图采用第一角投影。
而欧美一些国家采用第三角投影。
小结：1.第一角和第三角投影的相同点有：两者所得的三视图，均保持三等关系。
2.第一角和第三角投影的不同点，见表。
3.第一角的主、俯视图形状不变，位置互换，并将第一角的右视图画在主视图正右，就是第三角的三视图。
第十二章园林建筑施工图¾补充知识一、模数协调模数协调使符合模数的构配件、组合件能用于不同地区不同类型的建筑物中，促使不同材料、形式和不同制造方法的建筑构配件、组合件有较大的通用性和互换性。
在建筑设计中能简化设计图的绘制，在施工中能使建筑物及其构配件和组合件的放线、定位和组合等更有规律，更趋统一、协调，从而便利施工。
国家颁布了《建筑模数协调统一标准（GBJZ-86）》。
基本模数（1M）；模数协调标准选定的扩大模数和分模数叫导出模数，导出模数是基本模数的整倍数和分数。
二、砖墙及砖的规格建筑中墙身采用的砖，当其尺寸为240* 115*53时，这种砖称为标准砖。
采用标准砖砌筑的墙体厚度的标志尺寸为120（半砖墙，实际厚度115）、240（一砖墙，实厚240）、370（一砖半墙，实厚365）、490（二砖墙，实际厚度490）等。
砖的强度等级六个级别，即 MU30、MU25、MU20、MU15、MU10 、MU7.5。
在混合结构及钢筋混凝土结构的建筑物中，按混凝土的抗压强度等级，混凝土的等级分为十二级，即C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60。
三、标准图与标准图集为了加快设计与施工的速度，提高设计与施工的质量，把各种常用的、大量性的房屋建筑及建筑构配件，按“国标”规定的统一模数，根据不同的规格标准，设计编出成套的施工图，以供选用。
这种图样，叫做标准图或通用图。
将其装订成册即为标准图集。
第十一章形体的各种表达方法 11-5 第三分角投影图用三个互相垂直的投影面，将空间划分为八个分角，所示。
我国的工程图采用第一角投影。
而欧美一些国家采用第三角投影。
小结：1.第一角和第三角投影的相同点有：两者所得的三视图，均保持三等关系。
2.第一角和第三角投影的不同点，见表。
3.第一角的主、俯视图形状不变，位置互换，并将第一角的右视图画在主视图正右，就是第三角的三视图。
第十二章园林建筑施工图补充知识⏹一、模数协调模数协调使符合模数的构配件、组合件能用于不同地区不同类型的建筑物中，促使不同材料、形式和不同制造方法的建筑构配件、组合件有较大的通用性和互换性。
在建筑设计中能简化设计图的绘制，在施工中能使建筑物及其构配件和组合件的放线、定位和组合等更有规律，更趋统一、协调，从而便利施工。
国家颁布了《建筑模数协调统一标准（GBJZ-86）》。
基本模数（1M）；模数协调标准选定的扩大模数和分模数叫导出模数，导出模数是基本模数的整倍数和分数。
⏹二、砖墙及砖的规格建筑中墙身采用的砖，当其尺寸为240* 115*53时，这种砖称为标准砖。
采用标准砖砌筑的墙体厚度的标志尺寸为120（半砖墙，实际厚度115）、240（一砖墙，实厚240）、370（一砖半墙，实厚365）、490（二砖墙，实际厚度490）等。
砖的强度等级六个级别，即MU30、MU25、MU20、MU15、MU10 、MU7.5。
在混合结构及钢筋混凝土结构的建筑物中，按混凝土的抗压强度等级，混凝土的等级分为十二级，即C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60。
⏹三、标准图与标准图集为了加快设计与施工的速度，提高设计与施工的质量，把各种常用的、大量性的房屋建筑及建筑构配件，按“国标”规定的统一模数，根据不同的规格标准，设计编出成套的施工图，以供选用。
这种图样，叫做标准图或通用图。
将其装订成册即为标准图集。
园林工程制图实训指导书东营职业学院生物与生态工程学院园林技术专业2010年7月园林工程制图实训指导书《园林工程制图》是一门实践性较强的课程，为了帮助学生掌握教材的内容和培养学生实际工作的能力，必须多做练习，通过做练习题来加深对施工图图示内容的理解和掌握，熟练掌握绘制施工图的方法，从而达到消化、掌握所学知识的目的。
本实训课程的作业分为小作业和大作业两种。
小作业为课程性实训，大作业的内容主要以绘制园林施工图为主（每位学生至少完成六张A3图幅的施工图，可自行找园林施工图画，也可以教材上为例），目的是让学生了解和掌握房屋施工图的图示内容，该部分作业将在网上公布，可以下载，必须要求学生按作业的指示书完成。
（手工画）2．实训是实践性较强的过程，学生在自学的基础上，应充分利用多种媒体教材进行学习，认真完成规定数量的作业。
3．本实训的重点是施工图的识读与绘制，适当介绍一些建筑构造特点，开拓学生的知识面和工作的适应能力。
5．实训中应注重学生的制图、识图训练，适时做好面授辅导，巩固所学理论，并注重与实践相结合，培养学生的空间思维能力。
实训一基本绘图实训实训内容：（1）制图基本规定（2）建筑施工图的基本绘制方法（3）结构施工图的基本绘制方法（4）设备施工图的基本绘制方法1、根据楼面梁的立面图和断面图，完成：（1）画出钢筋图；（2）标注钢筋编号；（3）标注钢筋尺寸（根数、等级和直径）提示：2、如图，由毛石基础、钢筋混凝土圈梁、基础墙组成建筑基础部分详图，完成：（1）画出毛石、钢筋混凝土、砖墙图例（2）标注大放脚的高度（3）标注基础地面的标高，室外地面标高-0.800米，室内地面标高0.000米。
提示：3、在基础平面图中，完成：（1）描深轮廓，将线型明显分开。
（2）补全轴线编号。
（3）回答问题：基础平面图的用途？提示：实训二园林建筑立面、剖面图绘制实训内容：一、图纸目录1.除包含本套建筑施工图的目录外，建议包括引用标准图册的图册号与图册名称。
