园林制图复习题及答案一、填空题1. 园林制图中，比例尺是用来表示图上距离与实际距离之间的比例关系，通常用数字比例尺表示为______：______。

2. 在园林制图中，植物的表示方法通常采用______符号，以区分不同种类的植物。

3. 园林平面图中，道路的宽度一般用______线表示，而园路的宽度则用______线表示。

4. 园林制图中，水体的表示通常采用______线，以区分水面与陆地。

5. 园林制图中，建筑物的表示需要用到______线来表示建筑物的轮廓。

答案：1. 1；1002. 图例3. 粗实；细实4. 波浪5. 细实二、选择题1. 园林制图中，下列哪个不是常用的图线类型？A. 实线B. 虚线C. 点划线D. 斜线2. 在园林制图中，表示地形起伏的等高线，其间距通常与地形的______成正比。

A. 高度B. 坡度C. 面积D. 长度3. 园林制图中，下列哪个符号不是用来表示植物的？A. 圆圈B. 三角形C. 正方形D. 五边形4. 园林制图中，建筑物的表示方法中，下列哪个是错误的？A. 用粗实线表示建筑物的轮廓B. 用细实线表示建筑物的窗户和门C. 用虚线表示建筑物的内部结构D. 用点划线表示建筑物的屋顶5. 在园林制图中，下列哪个不是水体的表示方法？A. 波浪线B. 虚线C. 粗实线D. 细实线答案：1. D2. B3. C4. C5. B三、简答题1. 简述园林制图中比例尺的作用及其重要性。

2. 描述园林制图中植物表示方法的特点及其意义。

3. 阐述园林制图中建筑物表示方法的基本原则。

答案：1. 比例尺在园林制图中的作用是将实际的园林空间缩小到图纸上，以便于设计者和施工人员能够清晰地理解和交流设计意图。

其重要性在于，它确保了图纸上的信息与实际园林空间的一致性，是园林设计和施工中不可或缺的工具。

2. 园林制图中植物的表示方法通常采用图例符号，这些符号不仅能够区分不同种类的植物，还能在视觉上提供直观的植物分布和种类信息。

园林工程制图习题集答案园林工程制图习题集答案在园林工程中，制图是一项至关重要的工作。

通过制图，园林设计师可以将自己的创意和构思转化为可视化的图纸，以便工程师和施工人员能够理解和实施。

然而，制图并非易事，需要设计师具备一定的技巧和知识。

下面是一份园林工程制图习题集的答案，希望能对正在学习园林工程制图的人们有所帮助。

1. 请简要解释什么是比例尺，并说明在园林工程制图中的作用。

比例尺是图纸上表示实际尺寸与图纸上尺寸之间比例关系的标志。

它告诉我们图纸上的长度与实际场地的长度之间的比例关系。

在园林工程制图中，比例尺的作用是确保图纸上的尺寸与实际场地的尺寸相符，使得设计师和施工人员能够准确地理解和实施设计方案。

2. 请列举园林工程制图中常用的比例尺，并说明它们的应用场景。

常用的园林工程制图比例尺有1:50、1:100、1:200等。

其中，1:50适用于较小的场地，如庭院、花坛等；1:100适用于一般的园林场地，如公园、广场等；1:200适用于较大的园林场地，如园林景区、大型公园等。

不同的比例尺适用于不同规模的场地，设计师需要根据实际情况选择合适的比例尺。

3. 请解释什么是平面图，并说明它在园林工程制图中的重要性。

平面图是园林工程制图中最常见的一种图纸类型，它以俯视的视角展示了园林场地的布局、道路、建筑物、植物等要素。

平面图在园林工程中的重要性不言而喻，它是设计师将自己的构思和创意转化为可视化图纸的基础。

通过平面图，设计师可以清晰地展示园林场地的整体布局和各个要素之间的关系，为后续的施工提供准确的参考。

4. 请解释什么是剖面图，并说明它在园林工程制图中的作用。

剖面图是园林工程制图中的一种图纸类型，它以垂直切面的视角展示了园林场地的高度、地形、建筑物等要素。

剖面图在园林工程中的作用是帮助设计师和施工人员更好地理解场地的立体形态和地形特征。

通过剖面图，设计师可以清晰地展示园林场地的高低变化、地形特点以及各个要素之间的关系，为后续的施工和地形改造提供准确的参考。

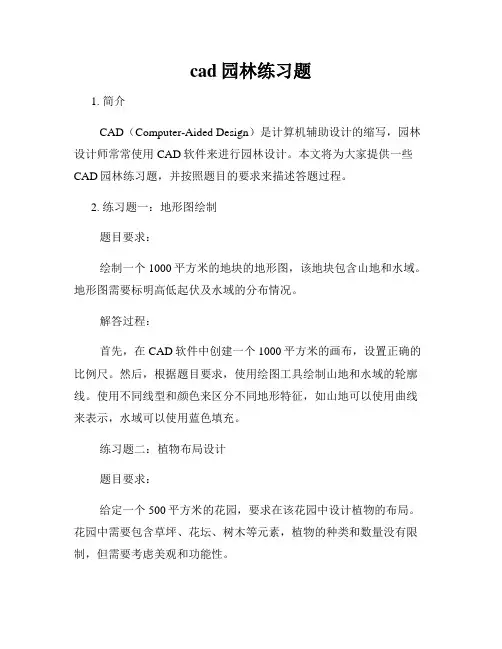

cad园林练习题1. 简介CAD（Computer-Aided Design）是计算机辅助设计的缩写，园林设计师常常使用CAD软件来进行园林设计。

本文将为大家提供一些CAD园林练习题，并按照题目的要求来描述答题过程。

2. 练习题一：地形图绘制题目要求：绘制一个1000平方米的地块的地形图，该地块包含山地和水域。

地形图需要标明高低起伏及水域的分布情况。

解答过程：首先，在CAD软件中创建一个1000平方米的画布，设置正确的比例尺。

然后，根据题目要求，使用绘图工具绘制山地和水域的轮廓线。

使用不同线型和颜色来区分不同地形特征，如山地可以使用曲线来表示，水域可以使用蓝色填充。

练习题二：植物布局设计题目要求：给定一个500平方米的花园，要求在该花园中设计植物的布局。

花园中需要包含草坪、花坛、树木等元素，植物的种类和数量没有限制，但需要考虑美观和功能性。

解答过程：首先，在CAD软件中创建一个500平方米的画布，设置正确的比例尺。

然后，根据题目要求，使用绘图工具绘制花园的轮廓线，并标明花坛、树木和草坪的位置。

根据需要，可以使用不同的线型和颜色来区分不同的元素。

练习题三：景观设计平面图题目要求：设计一个公园的景观平面图，包括步道、花坛、广场、草坪等元素。

需要合理分布各个元素，并考虑到人流量和景观效果。

解答过程：首先，在CAD软件中创建一个适当大小的画布，设置正确的比例尺。

然后，根据题目要求，使用绘图工具绘制公园的轮廓线，并标明各个元素的位置和形状。

可以使用不同的线型和填充效果来区分不同的景观元素。

3. 总结CAD园林练习题可以帮助园林设计师熟悉CAD软件的使用，并提升他们的园林设计能力。

通过按照题目要求使用CAD软件进行绘图，设计师能够更好地理解和应用CAD工具来满足各种不同的园林设计需求。

希望以上练习题对正在学习CAD园林设计的读者有所帮助。

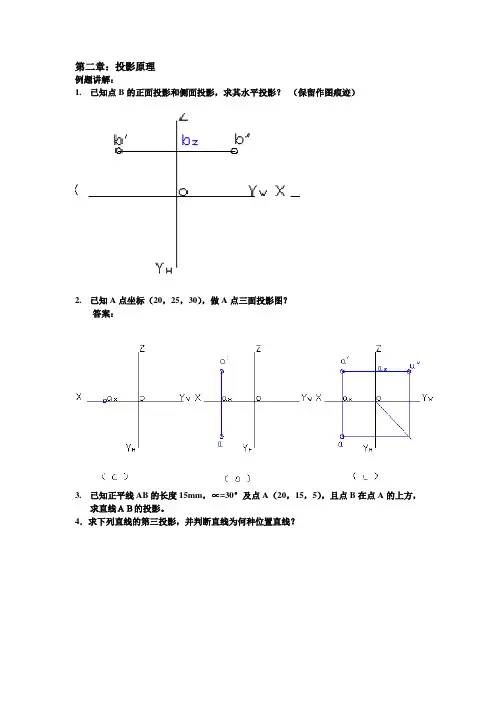

第二章：投影原理
例题讲解：
1.已知点B的正面投影和侧面投影，求其水平投影？（保留作图痕迹）
2.已知A点坐标（20，25，30），做A点三面投影图？
答案：
3.已知正平线AB的长度15mm，∝=30°及点A（20，15，5），且点B在点A的上方，
求直线ＡＢ的投影。

4．求下列直线的第三投影，并判断直线为何种位置直线？
5.已知等腰三角形ＡＢＣ的顶点A(30,30,20)，过A作等腰三角形的投影。

该三角形为正垂面，高为25mm，底边为正平线，∝=30°，长为20mm。

求他的正投影？
6.求第三投影，并说明其属于什么位置平面？
第三章：体的投影
7.棱锥三视图的绘制步骤
例题：已知三棱锥的水平投影，画出另外两个投影。

棱锥高50厘米。

第四章：组合体的投影
8.例：画出所给叠加体的三视图。

9.例：已知物体的主视图和俯视图，画出左视图。

、
第五章
例：已知形体的三面正投影图，要求作出形体的正等测轴测图
例：已知形体的三面正投影图，要求作出形体的正二测轴测图。

例：已知形体的三面正投影图，要求作出形体的正面斜二测轴测图。

例：已知形体的三面正投影图，要求作出形体的水平斜轴测图。

例：已知花窗的立面和平面投影图，要求作出花窗的轴测投影图。

•1、建立轴测轴，并把立面图按原形绘制在XOZ轴平面内，其中一个顶点放在坐标原点O位置。

•2、将立面上各点向Y轴上反方向即从前向后作Y轴平行线，按照轴向变形系数q=0.5量取花窗实际厚度的一半为轴测厚度，确定各顶点位置。

•3、完成花窗的正面斜二测轴测图。

•。

《园林制图》复习题及参考答案一、名词解释：1、三面正投影图（三视图）：将形体正放入三个互相垂直的平面所形成的投影体系中，分别用三组垂直于三个投影面的投影线对形体进行投影所得到的投影图2、直角投影定理：两直线相交或交叉成直角，其中有一条直线与某一投影面平行，则此直角在该投影面上的投影仍为直角3、截交线：立体表面被平面截切而产生的交线4、轴向伸缩系数：一直线与投影面倾斜，它的投影长度与实际长度之比5、定位轴线：施工图中用以定位放线的重要依据，凡主要承重构件都应画上轴线确定位置，并编号6、绿化种植设计图：是表示设计植物的种类、数量、规格及种植规格和施工要求的图样，是种植施工、定点放线的主要依据7、视线迹点法：是利用视线的基面投影作为辅助线，在直线的全透视上确定点的透视的方法，又称为建筑师法8、最大斜度线：在平面上对投影面倾斜角度最大的直线9、剖面图：假想用一平行于某一投影面的平面将形体截开，移去观察者与平面之间部分，将剩余部分向该投影面进行投影所得到的图形10、同坡屋面：屋顶檐口的高度处在同一水平面上，各个坡面的水平倾角又相同的屋面11、视角：人观察物体的外部轮廓所形成的水平视线的夹角12、风向玫瑰图：根据当地多年的风向资料，将全年中各个不同风向的天数用一定比例绘在十六方位线上，然后用实线连接成多边形而形成的图形13、园林工程施工图：用于指导园林工程施工的一套图纸，采用投影方法，并按照国家标准及《公园绿地设计规划》规定，详尽准确清晰地表示出工程区域范围内总体设计及各项工程设计内容施工要求和施工作风等内容14、相贯线：相交两立体的表面共有的分界线15、双曲抛物面：一直母线沿两交叉直导线连续运动，并始终平行于一导平面所形成的轨迹16、园林总体规划设计图：它表明一个征用地区域范围的总体综合设计的内容，是表现工程总体布局的图样，为施工放线、土方施工及编制规划的依据17、鸟瞰图：作透视图时，当视高选择较高时，使画面的表现范围更加开阔，如表现群体建筑或大范围的景观，所绘出的透视图18、真高线：点在画面上，点的透视高度等于点的空间高度的线19、轮廓线：表示曲面立体范围的外型线20、素线：形成曲面的直线或曲线称为母线，母线在曲面上的任何位置线称为素线21、透视图：假想在物体和观察者之间放置一个透明的平面，然后把看到的物体的轮廓描绘在该平面上，这样就得到了空间物体的一平面图像，该图像称为透视图22、量点法：作透视图时，在视平线上以原有的灭点为基准，直接量取sf=FF1而求得的辅助线灭点即为量点，利用量点作透视图的方法23、轴测投影图：是应用平行投影原理，用一组平行投影线将物体连同三个坐标轴一起投在一个投影面上所得到的能同时物体三个方向面的投影图24、换面法：对于一些不具有特殊位置的几何元素，需要通过作辅助投影面，使其对于新的投影体系具有特殊位置关系，便于解题的方法。

《园林制图》复习题及参考答案一、名词解释：1、三面正投影图（三视图）：将形体正放入三个互相垂直的平面所形成的投影体系中，分别用三组垂直于三个投影面的投影线对形体进行投影所得到的投影图2、直角投影定理：两直线相交或交叉成直角，其中有一条直线与某一投影面平行，则此直角在该投影面上的投影仍为直角3、截交线：立体表面被平面截切而产生的交线4、轴向伸缩系数：一直线与投影面倾斜，它的投影长度与实际长度之比5、定位轴线：施工图中用以定位放线的重要依据，凡主要承重构件都应画上轴线确定位置，并编号6、绿化种植设计图：是表示设计植物的种类、数量、规格及种植规格和施工要求的图样，是种植施工、定点放线的主要依据7、视线迹点法：是利用视线的基面投影作为辅助线，在直线的全透视上确定点的透视的方法，又称为建筑师法8、最大斜度线：在平面上对投影面倾斜角度最大的直线9、剖面图：假想用一平行于某一投影面的平面将形体截开，移去观察者与平面之间部分，将剩余部分向该投影面进行投影所得到的图形10、同坡屋面：屋顶檐口的高度处在同一水平面上，各个坡面的水平倾角又相同的屋面11、视角：人观察物体的外部轮廓所形成的水平视线的夹角12、风向玫瑰图：根据当地多年的风向资料，将全年中各个不同风向的天数用一定比例绘在十六方位线上，然后用实线连接成多边形而形成的图形13、园林工程施工图：用于指导园林工程施工的一套图纸，采用投影方法，并按照国家标准及《公园绿地设计规划》规定，详尽准确清晰地表示出工程区域范围内总体设计及各项工程设计内容施工要求和施工作风等内容14、相贯线：相交两立体的表面共有的分界线15、双曲抛物面：一直母线沿两交叉直导线连续运动，并始终平行于一导平面所形成的轨迹16、园林总体规划设计图：它表明一个征用地区域范围的总体综合设计的内容，是表现工程总体布局的图样，为施工放线、土方施工及编制规划的依据17、鸟瞰图：作透视图时，当视高选择较高时，使画面的表现范围更加开阔，如表现群体建筑或大范围的景观，所绘出的透视图18、真高线：点在画面上，点的透视高度等于点的空间高度的线19、轮廓线：表示曲面立体范围的外型线20、素线：形成曲面的直线或曲线称为母线，母线在曲面上的任何位置线称为素线21、透视图：假想在物体和观察者之间放置一个透明的平面，然后把看到的物体的轮廓描绘在该平面上，这样就得到了空间物体的一平面图像，该图像称为透视图22、量点法：作透视图时，在视平线上以原有的灭点为基准，直接量取sf=FF1而求得的辅助线灭点即为量点，利用量点作透视图的方法23、轴测投影图：是应用平行投影原理，用一组平行投影线将物体连同三个坐标轴一起投在一个投影面上所得到的能同时物体三个方向面的投影图24、换面法：对于一些不具有特殊位置的几何元素，需要通过作辅助投影面，使其对于新的投影体系具有特殊位置关系，便于解题的方法。

制图题答案
一、填空题（每题1分，共10分）
1、在机械制图选线型中，可见轮廓线用实线线，不可见轮廓线用虚线线，中心线、对称线则用单点划线。

2、三视图的投影规律为：主视俯视长对正，主视左视高平齐，俯视左视宽相等。

3、尺寸的三要素是：_尺寸线 ____、____尺寸界线 ____和尺寸数字。

4、平面图形上的尺寸，按作用可分为_ 定形尺寸__尺寸和_ 定位尺寸_ 尺寸。

二、判断题（每题2分，共10分）
1、图样上所标注的尺寸是机件的实际尺寸。

（√）
2、组合体尺寸标注的基本要求是：正确、完整、清晰。

（√）
3、在尺寸标注中轮廓线可以作为尺寸线。

（×）
4、图样中书写汉字，字体应写成长正楷。

（×）
5、在尺寸标注中C2代表的倒角是2×45°。

（√）
四、已知立体的主、俯视图，请选择正确的左视图，将正确的答案填在括号内（每题3分，共15分）
五、根据已知视图补画漏线。

（10分）
六、根据视图想象立体形状，并标注尺寸（量取图形尺寸，取整数）。

（共10分）
七、根据立体图补画另两个视图（高度尺寸自定）。

（共20分主视图10分、左视图10分）。

《园林制图》一、填空题1、工程常用的投影法分为两类中心投影法和平行投影法。

2、在图纸上标题栏一般应位于图纸的右下角方位。

3、图样中形体对称中心线和轴线用点划线画出。

4、比例是图样与实物相应要素的线性尺寸之比。

5、尺寸线应用细实线绘制,应与被标注长度平行6、索引符号的圆及直径均应以细实线绘制,圆的直径为10 mm。

7、剖切位置线是用两段跨越图形的粗实线绘制，其长度应为6-10 mm。

8、图样上的尺寸标注应包括_ 尺寸界限尺寸线尺寸数字和尺寸起止符。

9、标高符号应用等腰直角三角形绘制，其数字以米为单位。

10、剖面图中的剖切符号由剖切位置线、剖视方向线,编号组成。

二、判断题1、(错）在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则。

2、(错)图纸上所画图形都是用各种不同图线组成的。

图线的宽度（线宽)，由设计人任意取定。

3、(错)平面四边形与投影面倾斜时，其投影变小,投影的形状有可能会变成三角形。

4(对)任何复杂的物体，仔细分析起来,都可看成是由若干个基本几何体组合而成的。

5、(对)在剖断面图中，剖切平面切着的断面轮廓，为明显起见要用粗实线绘制,剖面图中没剖切到的可见轮廓用中实线绘制。

6、(错)一张A2幅面图纸相当于2张A1幅面图纸。

7、(错)制图国家标准规定，图纸的标题栏可以配置在图框中的任意位置。

8、(对)图样的比例是指图形与实物相对应部分的线性尺寸之比。

9.( 错）点划线或双点划线的两端可以是点。

10.(对)画线段的三面投影实质是作两端点的三面投影，然后同面投影连线。

三、看下图回答问题1、建筑物的座向是座南朝北。

2、建筑物外墙厚240 mm。

3、列举该层窗的编号及其宽度:C1 宽1500mm c2 宽1200mm列举该层门的编号及其宽度:M1,宽1800mm;M2,宽1200mm ; M3,宽1000mm ;M4,宽800mm ;列举该层门的编号及其宽4、剖切符号可知，剖切平面1-1通过台阶，楼梯间投射方向是向_ 西。
