教研室主任〔签字〕：系〔部〕检查〔签字、盖章〕：教务处抽查〔签字、盖章〕：教学内容：§6.1 润滑系统的拆装与修理学问目标授课班级授课时间授课地点力气目标素养目标教1.了解润滑系统的作用、组学成、润滑方式目2.理解润滑系统的油路标3.把握润滑系统主要零部件的构造和原理1.学生通过学习润滑系统的相关学问，提高对发动机的兴把握润滑系统主要零部件的趣，增加学生的学习乐观性；检修方法 2.在教师引导下理解润滑循环路径，提高学生的理解力气和分析力气教学重点1.了解润滑系统的作用、组成、润滑方式2.把握润滑系统主要零部件的构造和原理教学难点润滑系统主要零部件的构造和原理教学形式理实一体化教具、仪器设备、工具课后作业发动机台架、一字螺丝刀、10mm、12mm、14mm 组合扳手、滤清器拆装工具、扭力扳手、工具车。
或训练工程教学过程设计备注〔要求明确教师活动、学生活动、教学方法及手段〕教学过程组织1、考勤教学2、讲纪律教师活动学生活动教学方法班长、学委考勤并记录汽车发动机工作时，各运动零件均以确定的力1、学生答复教师问提问—互作用在另一个零件上，并且发生高速的相对运动，题，其他同学补充答导入有了相对运动，零件外表必定要产生摩擦，加速磨案；动启发式课损。
那么在这种状况下发动机如何应对呢？每台发动机都具有润滑系统，我们今日就来具体了解一下。
一、润滑系统的作用：2、学生与教师相互争论，可以自由发言1.答复教师提出的问争论法实物演题，依据教师的引导，示，增加汽车发动机工作时，各运动零件在很小的协作间隙下作高速相对运动。
由于零件接触外表呈凹凸不平状，假设零件的金属外表之间直接摩擦，将增思考润滑系的作用2.结合实物说明发动教学直观性大发动机的功率消耗，加速零件工作外表的磨损，机润滑系各局部零演示法摩擦产生的热量还可能将零件工作外表烧损，致使发动机无法正常运转。
为了提高发动机工作的牢靠性，延长其使用寿命，发动机工作时，润滑系连续不断地将足够数量、温度适宜、清洁的润滑油输送到各摩擦外表，并在摩擦外表形成油膜，实现液体摩擦，其主要作用有：讲1.润滑作用在两个相对运动的零件外表之课间形成油膜，避开它们直接接触，实现液体摩擦，使摩擦系数大大减小，从而削减零件磨损和发动机的功率损失。

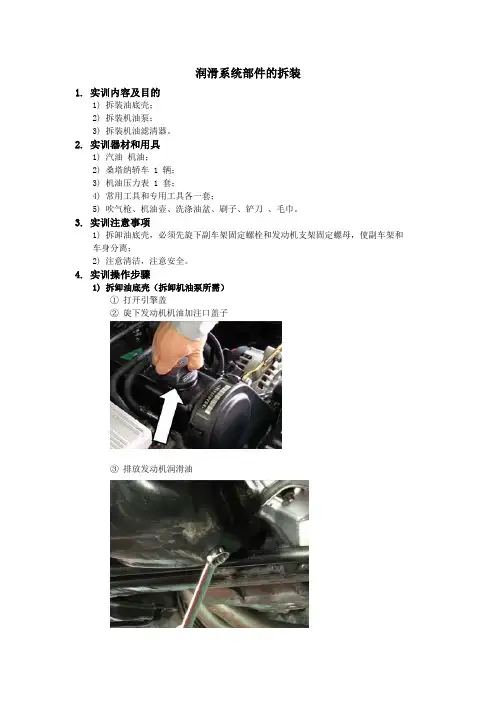

润滑系统部件的拆装1. 实训内容及目的1) 拆装油底壳；2) 拆装机油泵；3) 拆装机油滤清器。
2. 实训器材和用具1) 汽油机油；2) 桑塔纳轿车 1 辆；3) 机油压力表 1 套；4) 常用工具和专用工具各一套；5) 吹气枪、机油壶、洗涤油盆、刷子、铲刀、毛巾。
3. 实训注意事项1) 拆卸油底壳，必须先旋下副车架固定螺栓和发动机支架固定螺母，使副车架和车身分离；2) 注意清洁，注意安全。
4. 实训操作步骤1) 拆卸油底壳（拆卸机油泵所需）①打开引擎盖②旋下发动机机油加注口盖子③排放发动机润滑油④旋下放油螺栓⑤使用机油放入机油接收车内⑥待机油排放尽后，安装放油孔螺塞⑦拆卸飞轮挡板，旋下 1 个固定螺栓⑧拆卸发动机左右支架，拆卸发动机左右支架螺母，取下 2 只螺母及垫片⑨拆卸左右下球头螺母，旋松左右下球头 4 只螺母，旋下 4 只固定螺栓⑩拆卸发动机悬架，拆卸悬架左右螺栓 2 只、取下 2 只螺栓及垫片、把发动机支架垫与悬架分开⑪拆卸油底壳与缸体固定螺栓 20 只⑫取下油底壳及垫片⑬拆卸机油泵与缸体固定螺栓、取下 2只螺栓与机油泵⑭拆卸机油防溅板⑮拆卸机油泵下盖板固定螺栓 2 只、取下2 只螺栓与盖板⑯取出机油泵主动齿轮、从动齿轮⑰分解完毕2) 机油滤清器的更换1）. 机油滤清器的拆装专用工具在每一次定期保养更换机油时，都应该同时更换机油滤清器，机油滤清器的拆装工具属专用工具类，它的类型较多：①套筒连接专用类②扳手类2）. 更换步骤①放掉机油②根据滤清器的位置挑选适用的工具③使用工具套上滤清器逆时针旋转④卸松之后垫上毛巾（防止烫伤）用手拧掉，注意滤清器内充满机油，口要始终朝上，防止潵溅。
⑤对比型号相同⑥在新滤清器的橡胶圈上涂抹新机油。
⑦用扳手上紧，更换完毕⑧检查油底壳螺丝并上紧，添加机油⑨运转发动机之后关闭点火开关静置短时间之后观察油尺油量。
3) 安装安装步骤：安装步骤与拆卸的顺序相反，特别注意紧固螺栓时力矩应均匀并符合规定的拧紧力矩标准5. 实训记录单。

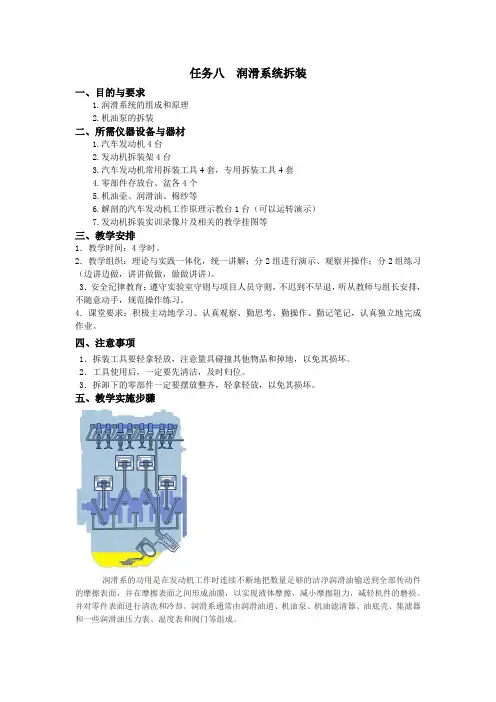

任务八润滑系统拆装
一、目的与要求
1.润滑系统的组成和原理
2.机油泵的拆装
二、所需仪器设备与器材
1.汽车发动机4台
2.发动机拆装架4台
3.汽车发动机常用拆装工具4套，专用拆装工具4套
4.零部件存放台、盆各4个
5.机油壶、润滑油、棉纱等
6.解剖的汽车发动机工作原理示教台1台（可以运转演示）
7.发动机拆装实训录像片及相关的教学挂图等
三、教学安排
1．教学时间：4学时。
2．教学组织：理论与实践一体化，统一讲解；分2组进行演示、观察并操作；分2组练习（边讲边做，讲讲做做，做做讲讲）。
3．安全纪律教育：遵守实验室守则与项目人员守则，不迟到不早退，听从教师与组长安排，不随意动手，规范操作练习。
4．课堂要求：积极主动地学习、认真观察、勤思考、勤操作、勤记笔记，认真独立地完成作业。
四、注意事项
1．拆装工具要轻拿轻放，注意量具碰撞其他物品和掉地，以免其损坏。
2．工具使用后，一定要先清洁，及时归位。
3．拆卸下的零部件一定要摆放整齐，轻拿轻放，以免其损坏。
五、教学实施步骤
润滑系的功用是在发动机工作时连续不断地把数量足够的洁净润滑油输送到全部传动件的摩擦表面，并在摩擦表面之间形成油膜，以实现液体摩擦，减小摩擦阻力，减轻机件的磨损。
并对零件表面进行清洗和冷却。
润滑系通常由润滑油道、机油泵、机油滤清器、油底壳、集滤器和一些润滑油压力表、温度表和阀门等组成。
2.机油泵的拆装步骤。
简速润滑系统的拆装工艺流程
内容:
一、简速润滑系统拆装前的准备工作
1. 将车开到维修区,熄火,拉起手刹,注意安全。
2. 打开发动机盖,检查发动机外观,没有明显的漏油情况。
3. 用清洁的布擦拭简速润滑系统的表面,去除污垢。
二、简速润滑系统的拆卸步骤
1. 使用正确的扳手松开管路连接螺母,拆下油管。
注意顺序,避免混淆。
2. 使用内六角扳手拧松过滤器,取下过滤器。
3. 使用扳手拧松油泵固定螺栓,小心取下油泵。
4. 使用扳手拆下压力调节阀,放在托盘内。
5. 拆下机油滤清器,倒出里面的机油。
6. 清洁简速润滑系统拆下的所有部件,检查有无损坏。
三、简速润滑系统的安装步骤
1. 将油泵、压力调节阀、过滤器按顺序重新安装拧紧。
2. 安装机油滤清器,注意正反方向。
3. 连接油管,拧紧管路连接螺母。
4. 加注适量新机油,检查系统密封情况。
5. 启动发动机,检查各连接处是否有泄漏。
6. 加注机油至标定刻度,安装机油滤清器盖。
7. 试车检查,确保简速润滑系统工作正常。
8. 安装发动机盖,简速润滑系统拆装完毕。
