文章标题：发动机机体组和曲轴飞轮组拆装的步骤及注意事项一、引言在汽车维修和保养过程中，对发动机机体组和曲轴飞轮组进行拆装是比较常见的操作。
这一过程需要严格按照步骤进行，以确保操作的安全和准确性。
本文将深入探讨发动机机体组和曲轴飞轮组的拆装步骤及注意事项，帮助读者更全面地了解这一操作。
二、发动机机体组的拆装步骤1. 备料：在进行发动机机体组的拆装前，首先要确保车辆处于安全状态，然后准备好所需工具和配件。
检查发动机的工作状态，确认无残留的燃油和油渍。
2. 卸下附件：拆卸发动机机体组的第一步是卸下各种附件，例如进气管、排气管、冷却水管等。
在拆卸附件时要注意标记和记录各种连接处的位置和方式，以便后期安装。
3. 拆卸凸轮轴：需要拆卸凸轮轴，这需要使用专用工具，如凸轮轴拉马。
在拆卸凸轮轴的要非常小心，避免对零部件造成损坏。
4. 拆卸缸盖和活塞：将缸盖拆下后，可以清晰地看到活塞和曲轴，然后需要将活塞和曲轴一并拆卸下来。
5. 卸下曲轴：根据车辆的具体型号和结构，采用适当的工具将曲轴卸下。
三、曲轴飞轮组的拆装步骤1. 卸下传动系统：在进行曲轴飞轮组的拆装之前，首先要将传动系统卸下，包括离合器系统和变速箱系统。
2. 拆卸飞轮：需要使用专用工具将飞轮卸下，这需要力度和技巧的掌握，以避免损坏零部件。
3. 拆卸曲轴：将曲轴从发动机中取出，需要小心操作，以避免对其他零部件造成损坏。
4. 清洁和检查：在拆卸下来的曲轴飞轮组需要进行清洁和检查，以确保没有损坏和磨损。
四、注意事项1. 安全操作：在进行发动机机体组和曲轴飞轮组的拆装过程中，必须着重注意安全操作，避免因操作失误而造成伤害。
2. 工具和配件：确保使用适当的工具和配件，不要用力过猛或使用不当的工具，以免造成零部件的损坏。
3. 清洁和标记：在拆卸各种附件和零部件时，要注意清洁和标记，以便后期的安装和调试。
五、个人观点和理解发动机机体组和曲轴飞轮组的拆装需要严格按照标准操作流程来进行，只有这样，才能保证操作的安全和准确性。
汽车发动机的构造主要由曲轴、连杆、活塞、汽缸和气门机构等部分组成。
汽车构造拆装发动机的内容通常包括以下步骤：
拆卸发动机：首先需要将发动机从车辆上取下，并将周围的配件（如水箱、散热器、空调压缩机等）逐一拆下。
拆卸曲轴连杆机构：将曲轴和连杆拆下，拆卸活塞，检查活塞、活塞环和缸体的磨损情况。
拆卸汽缸盖和气门机构：拆卸汽缸盖，检查气门、气门座圈和气门导管的磨损情况，并清洁汽缸内部。
拆卸油底壳和油泵：拆卸油底壳，检查油泵和油道的磨损情况，并清洁油道。
拆卸正时装置：拆卸正时链条和齿轮，并检查正时齿轮、曲轴齿轮和凸轮轴齿轮的磨损情况。
检查发动机零部件：对拆卸下来的零部件进行清洗、检查和测量，确定哪些需要更换或维修。
组装发动机：按照安装顺序，将经过维修或更换的零部件重新安装到发动机上，然后进行调试和测试。
需要注意的是，汽车构造拆装发动机是一项复杂的技术工作，需要具备一定的技术水平和经验，否则可能会导致汽车出现严重故障。
因此，在进行此类操作前，请务必确保已经获得相关的专业知识和技能，并且采取必要的安全措施，以避免不必要的风险。
▪（一）发电机的分解与组装▪ 1．发电机的分解▪以桑塔纳2000交流发电机为例进行拆装，首先用专用扳手固定发电机V形带轮，旋下紧固螺母，将发电机从车上拆下，如图3-25所示。
▪图3-25 发电机拆装分解图1-带轮 2-发电机 3、4、5-支架▪（1）拆下前端盖连接螺栓，分解前端盖、带轮、转子、后端盖、整流调压器。
▪（2）拆下定子绕组端头，从后端盖上取出定子。
▪（3）拆下电刷架，取出电刷总成、二极管、整流子及电容器。
▪（4）拆下带轮固定螺母，取下带轮、半圆键、风扇、轴套，使转子和前端盖分离。
▪2．发电机装复▪（1）按照拆解的相反顺序，进行组装，注意不要漏装各绝缘垫片，注意元件板、“+”柱、“F”柱与壳体之间的绝缘垫圈不能漏装。
▪（2）装复后用万用表电阻档测量“B”接线柱与端盖间电阻应为唴。
测量两散热板之间及绝缘散热板与端盖之间电阻，均应为唴。
若上述电阻较小或者为零，表明漏装了绝缘垫片或套管，应拆开重装。
▪（3）检查发电机前、后端盖上的安装挂脚位置是否符合拆解前作的标记。
▪（4）装上前、后端盖紧固螺栓，并分几次拧紧。
注意各螺栓的拧紧切不可一次完成，而应轮流进行，并且不断转动转子，若转子运转受阻或者内部有摩擦，应调整拧紧力矩。
▪（5）装配完毕后，发电机应能运转灵活。
▪（6）按正确方法将发电机安装在车上，并调整好V形带张紧度。
▪（二）发电机零件检测▪发电机拆解后，先用布或棉纱蘸适量清洗剂擦洗转子绕组、定子绕组、电刷及其他机件。
然后再检测转子、定子的电阻值及绝缘电阻。
为了取得较准确的测量数值，建议使用数字万用表测量。
最后，要将检测结果记录到表中。
▪1．转子总成的检查▪（1）转子表面检查▪（2）磁场绕组短路与断路检查▪（3）转子绕组搭铁检查▪（4）转子轴的检查▪（5）集电环的检查▪2．定子总成的检查▪（l）定子表面检查▪（2）定子绕组短路与断路检查▪（3）定子绕组搭铁检查▪3．整流器二极管的检查▪可以在不解体的情况下，用示波器测试二极管波形，也可进行解体检测。
课后练习课题一发动机总体认识及发动机拆装前的准备一、填空题1．车用发动机的基本构造包括了两大机构和五大系统, 分别是_____________、___________ 和___________、___________、___________、___________、___________, 因柴油发动机是压燃式, 所以没有___________ 系统。
2．往复活塞式内燃机中，活塞做_______________ 运动, 曲轴做________ 运动。
二、判断题1．所有汽车发动机都是由两大机构和五大系统组成的。
（）2．四冲程发动机在做功行程时，进、排气门都是关闭的。
（）3．汽油机和柴油机在进气行程时，吸入的都是混合气。
（）课题二曲柄连杆机构的构造与拆装一、填空题1．曲柄连杆机构的作用是：提供__________ 的场所，并将燃料燃烧后产生的_________作用在活塞上的__________ 转变成使曲轴旋转运动的__________，对外输出动力。
2．活塞连杆组的主要零件有：__________、__________、__________、__________ 等。
3. 曲轴飞轮组的主要零件有：_________、_________ 和__________ 等。
4．气缸盖用来封闭________，并与________ 共同构成燃烧室。
二、判断题1．当气缸磨损超过允许的限度时，必须修理气缸或更换新的气缸套。
（）2．活塞环槽是活塞的最大磨损部位，特别是最后一道环槽最为严重。
（）3．活塞环在安装前应注意观察其上的各个标记，避免装错和装反。
（）课题三配气机构的构造与拆装一、填空题1．配气机构的作用是按照发动机的___________ 和__________ 的要求，___________ 和_____________ 各缸进、排气门，使新鲜______________（汽油机）或________（柴油机）及时进入气缸，并将___________ 从气缸排出。

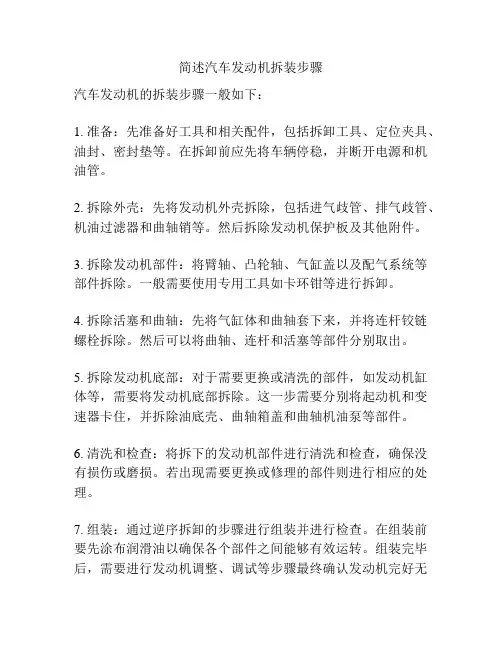

简述汽车发动机拆装步骤
汽车发动机的拆装步骤一般如下：
1. 准备：先准备好工具和相关配件，包括拆卸工具、定位夹具、油封、密封垫等。
在拆卸前应先将车辆停稳，并断开电源和机油管。
2. 拆除外壳：先将发动机外壳拆除，包括进气歧管、排气歧管、机油过滤器和曲轴销等。
然后拆除发动机保护板及其他附件。
3. 拆除发动机部件：将臂轴、凸轮轴、气缸盖以及配气系统等部件拆除。
一般需要使用专用工具如卡环钳等进行拆卸。
4. 拆除活塞和曲轴：先将气缸体和曲轴套下来，并将连杆铰链螺栓拆除。
然后可以将曲轴、连杆和活塞等部件分别取出。
5. 拆除发动机底部：对于需要更换或清洗的部件，如发动机缸体等，需要将发动机底部拆除。
这一步需要分别将起动机和变速器卡住，并拆除油底壳、曲轴箱盖和曲轴机油泵等部件。
6. 清洗和检查：将拆下的发动机部件进行清洗和检查，确保没有损伤或磨损。
若出现需要更换或修理的部件则进行相应的处理。
7. 组装：通过逆序拆卸的步骤进行组装并进行检查。
在组装前要先涂布润滑油以确保各个部件之间能够有效运转。
组装完毕后，需要进行发动机调整、调试等步骤最终确认发动机完好无
损。
总体来说，发动机拆装是一项非常复杂和精细的操作，需要专业的技术和经验。
因此，在进行发动机拆装时一定要仔细检查和遵循安全操作规程。
