济南建邦大桥中央索面砼斜拉桥主梁施工技术

大桥主梁及斜拉索施工技术方案一、概述大桥主梁及斜拉索施工技术方案的编制，是为了保证大桥建设工程的质量与安全，正确操作施工，使施工总体加速，减小投资成本，保证建设工程的经济效益，在较短的时间内完成大桥主梁及斜拉索施工任务。

二、大桥主梁施工大桥主梁施工采用预制箱梁施工，即通过工厂预制出大桥各个部位的箱梁，运至现场进行拼装。

具体施工步骤如下：1. 交通组织方案施工场地周围交通组织是非常重要的，必须进行规划和管理，确保施工的安全性和高效性。

2. 箱梁制作方案预制箱梁是大桥主梁的重要构成部分。

箱梁的制作应根据设计图纸，预先布置梁体现场外表面的放线器。

然后按照预定的模板进行模板调整并模板上盖板、梁体预埋件的增加。

3. 箱梁吊装方案箱梁吊装是箱梁的安装过程中最重要的环节。

箱梁的吊装必须有严格的方案，包括吊装机构的布置、起吊、悬挂长度、吊点选定、吊点数量等。

同时，吊装人员必须进行相应的安全培训。

4. 箱梁安装方案箱梁安装必须按照设计图纸和施工方案进行。

箱梁内部预埋件应先固定后焊接，因为这样可以更有效地保证梁在安装过程中的质量。

5. 补梁与连接方案大桥主梁与箱梁连接处需要进行补梁，补梁主要是为了加强器件与之间的连接结构，同时增强大桥的整体稳定性。

三、大桥斜拉索的施工大桥斜拉索的施工是大桥主梁施工的重要组成部分，施工是保障大桥施工质量和安全的关键性因素。

1. 加固箱梁侧面在进行斜拉索施工之前，必须对箱梁进行侧面加固，保证箱梁与斜拉索之间的结构牢固。

2. 斜拉索吊装方案斜拉索在安装时需要进行吊装，吊装是施工的重要步骤，在吊装过程中要保证吊点选取准确、吊装机构结构稳定，同时要考虑吊装过程中的安全问题。

3. 斜拉索调整方案斜拉索在吊装过程中，需要进行调整以达到设计参数，确保斜拉索的质量和稳定性。

调整需要遵循严格的方案，同时进行通力合作。

4. 斜拉索连接方案斜拉索连接是大桥斜拉索施工中最重要的一部分。

连接需要经过严格设计和施工，遵循安全、稳定和经济的原则。

斜拉桥混凝土主梁悬臂浇筑施工的主要流程嘿，朋友们！今天咱来好好唠唠斜拉桥混凝土主梁悬臂浇筑施工的主要流程呀！
你想想，就像搭积木一样，咱得一步步稳稳当当的来。

首先呢，那肯定是得做好准备工作呀，这就好比比赛前要热身一样重要！得精心设计施工方案，选好材料，把一切都安排得妥妥当当的。

“老张，材料都准备好了没？可别出岔子啊！”“放心吧，都妥妥的！”
然后呢，开始安装挂篮，这挂篮就像是个神奇的大平台，能带着混凝土一路向前。

安装的时候那可得仔细了，一点儿差错都不能有，“哎呀，小李，这个螺丝你拧紧点呀！”
接着就是浇筑混凝土啦，这可是核心环节哟！就像给主梁注入生命力一样。

混凝土得搅拌得恰到好处，浇筑得均匀细致，“嘿，瞧这混凝土，多棒呀！”
随着不断地浇筑，主梁就一点点地变长了。

这感觉就像看着小树苗一点点长成参天大树，那叫一个有成就感呀！
在这个过程中，还得时刻监测呀，看看有没有啥问题，随时调整，这可不比照顾宝宝轻松哟！“咋样，今天的数据都正常不？”“正常着呢！”
等浇筑到合适的长度，就进行张拉和压浆，给主梁来个最后的加固和完善。

这就像是给主梁穿上了一层坚固的铠甲。

哇塞，这不就把斜拉桥混凝土主梁悬臂浇筑施工的主要流程给搞定啦！真的是太有意思啦！我觉得呀，这个过程就像是在创造一个伟大的艺术品，需要我们精心雕琢，每一个步骤都不能马虎。

只有这样，才能造出坚固又漂亮的斜拉桥，大家说是不？。

济南建邦黄河公路大桥主桥斜拉桥辅助墩顶超重主梁施工控制措施于东;孙聪【期刊名称】《林业科技情报》【年(卷),期】2011(000)004【摘要】济南建邦黄河大桥主桥是一座三塔、双索面的预应力混凝土梁斜拉桥,跨度布置为53.5＋56.5＋2×300＋56.5＋53.5m,中塔处为塔梁墩固结。

主梁采用前支点挂篮进行施工,边跨合龙段位于过渡墩与辅助墩之间,中边跨合龙有一定难度。

墩助墩顶主梁较重,施工难度大,本文主要介绍了该桥辅助墩顶超重主梁施工的方法及控制的措施。

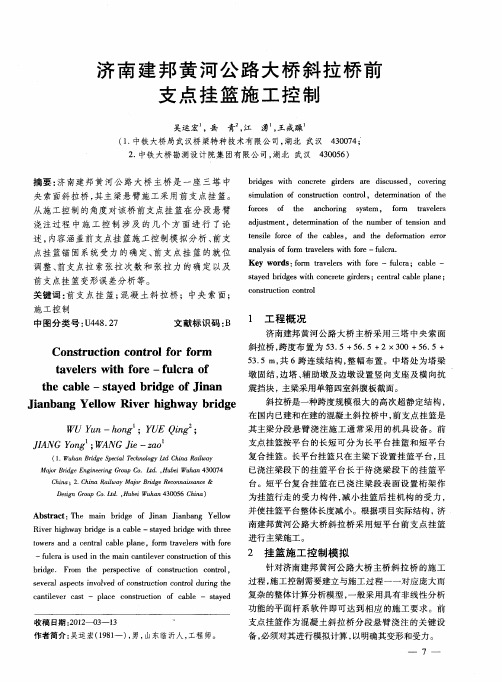

%The main bridge of Jianbang Yellow river bridge in Jinan city is a cable-stayed bridge with prestressed concrete beam with three towers and two cable planes.The middle tower is pier consolidation.The beam construction uses form travelers with fore-fulcra.The side span closing section located between the transition and auxiliary piers.There is some difficulties for the construction of middle side span closing for heavy main beam.This paper introduces the methods and control measures of main beam on auxiliary pier the bridge.【总页数】2页(P88-89)【作者】于东;孙聪【作者单位】黑龙江省林业设计研究院;黑龙江省林业设计研究院【正文语种】中文【中图分类】U448.14【相关文献】1.济南建邦黄河公路大桥斜拉桥前支点挂篮施工控制 [J], 吴运宏;岳青;江湧;王戒躁2.济南建邦大桥中央索面砼斜拉桥主梁施工技术 [J], 刘崇敬;3.济南建邦大桥中央索面砼斜拉桥主梁施工技术 [J], 刘崇敬;4.济南建邦黄河公路大桥主墩钢板桩围堰设计 [J], 顾程磊;张华东5.辅助墩对大跨独塔混合梁斜拉桥主梁变形的影响分析 [J], 姜长宇; 刘维彬; 徐松; 邢世玲因版权原因，仅展示原文概要，查看原文内容请购买。

斜拉桥施工控制的主要技术措施斜拉桥、连续粱桥的施工方法、工艺和技术要求斜拉桥施工控制的主要技术措施斜拉桥主梁施工方法与梁式桥基本相同，大体上可分为顶推法、平转法、支架法和悬臂法。

悬臂法分悬臂浇筑法和悬臂拼装法。

悬臂浇筑法在塔柱两侧用挂篮对称逐段浇筑主梁混凝土；悬臂拼装法是先在塔柱区浇筑（对采用钢梁的斜拉桥为安装）一段放置起吊设备的起始梁段，然后用适宜的起吊设备从塔柱两侧依次对称拼装梁体节段。

由于悬臂法适用范围较广而成为斜拉桥主梁施工最常用的方法。

斜拉桥的零号段是梁的起始段，一般都在支架和托架上浇筑，支架和托架的变形将直接影响主梁的施工质量，在零号段浇筑前应消除支架的温度变形、弹性变形、非弹性变形和支承变形。

不与索塔结构固结的主梁，施工时必须使梁塔临时固结，并须加强施工期内对临时固结的观察。

采用挂篮悬浇主梁时，挂篮设计和主梁浇筑时应考虑抗风振的刚度要求；挂篮制成后应进行检验、试拼、整体组装检验、预压，同时测定悬臂梁及挂篮的弹性挠度、调整高程及其他技术性能。

主梁采用悬拼法施工时，预制梁段宜选用长线台座或多段联线台座，每联宜多于5段，啮合端面要密贴，不得随意修补。

大跨径主梁施工时应缩短双向长悬臂持续时间，尽快使一侧固定，以减少风振时不利影响，必要时应采取临时抗风措施。

应观测合龙前连日的昼夜温度场变化与合龙高程及合龙口长度变化的关系，确定适宜的合龙时间和合龙程序。

拉索的施工技术要求拉索的安装工艺要考虑放索及索的移动方案、斜拉索的塔部安装方案、斜拉索的梁部安装方案。

索的安装方法的选择视拉索张拉端设于塔还是设于梁，或两端均为张拉端而定。

设于塔，则梁部先安装（锚固端），采用吊点法；设于梁，则塔部先安装锚固端，可用吊点法和吊机安装法。

对于张拉端，梁部安装可用拉杆接长法；塔部安装可用分步牵引法。

安装斜拉索前应计算出克服索自重所需的拖曳力，以便选择卷扬机、吊机及滑轮组配置。

安装张拉端，先要计算出安装索力。

施工中不得损伤索体保护层和索端锚头及螺纹，不得堆压弯折索体。

斜拉桥施工技术第一节认识斜拉桥斜拉桥是由主梁、拉索和索塔三种构件组成的，见图8.1.1。

图8.1.1 斜拉桥的组成斜拉桥是一种桥面体系以主梁承受轴向力（密索体系）或承受弯矩（稀索体系）为主，支撑体系以拉索受拉和索塔受压为主的桥梁。

拉索的作用相当于在主梁跨内增加了若干弹性支承，使主梁跨径显著减小，从而大大减少了梁内弯矩、梁体尺寸和梁体重力，使桥梁的跨越能力显著增大。

与悬索桥相比，斜拉桥不需要笨重的锚固装置，抗风性能又优于悬索桥。

通过调整拉索的预拉力可以调整主梁的内力，使主梁的内力分布更均匀合理。

一、总体布置斜拉桥的总体布置主要解决塔索布置、跨径布置、拉索及主梁的关系、塔高与跨径关系。

1. 孔跨布置现代斜拉桥最典型的跨径布置（图8.1.2）有两种：双塔三跨式和单塔双跨式。

特殊情况下也可以布置成独塔单跨式、双塔单跨式及多塔多跨式。

双塔三跨式是斜拉桥最常见的一种布置方式。

主跨跨径根据通航要求、水文、地形、地质和施工条件确定。

考虑简化设计、方便施工，边跨常设计成相等的对称布置，也可采用不对称布置，边跨和中跨经济跨径之比通常为0.4。

另外，应考虑全桥的刚度、拉索的疲劳度、锚固墩承载能力多种因素。

如：主跨有荷载会增加端锚索的应力，而边跨上有活载时，端锚索应力会减少。

拉索的疲劳强度是边跨与主跨跨径允许比值的判断标准。

当跨径比为0.5 时，可对称悬臂施工到跨中进行合龙；小于0.5 时，一段悬臂是在后锚的情况下施工的。

独塔双跨式是另一种常见的斜拉桥孔跨布置方式之一，通常可采用两跨对称布置或两跨不对称布置。

两跨对称布置，由于一般没有端锚索，不能有效约束塔顶位移，故在受力和变形方面不能充分发挥斜拉桥的优势，而如果用增大桥塔的刚度来减少塔顶变位则不经济。

采用两跨不对称布置则可设置端锚索控制桥塔顶的位移，受力比较合理，采用不对称布置时，要注意悬臂端部的压重和锚固。

图8.1.2 斜拉桥的跨径布置当斜拉桥的边孔设在岸上或浅滩上，边孔高度不大或不影响通航时，在边孔设置辅助墩，可以改善结构的受力状态。

斜拉桥主梁悬臂浇筑过程免调索施工工法斜拉桥是一种具有悬臂结构的重要桥梁形式，主要通过斜拉索将桥面上的主梁与桥墩连接起来，从而形成一个稳定的桥梁系统。

在斜拉桥的建设过程中，主梁的悬臂部分的浇筑是整个工程中非常重要的一步。

免调索施工工法是一种常用的悬臂浇筑工法，下面我将详细介绍该工法的施工过程。

首先，在施工前需要准备好所有所需的材料和设备。

包括：混凝土、钢筋、浇铝板、模板、施工机械等。

材料应按照规定的质量要求进行检查和验收，以确保施工质量。

第二步，开始进行浇筑前的准备工作。

首先，在悬臂部分设置好浇筑块支撑，然后在悬臂外缘处搭设好浇筑作业平台。

平台应具备足够的强度和稳定性，以承受施工过程中的荷载。

第三步，进行钢筋的预埋和浇筑铝板。

根据设计要求，在主梁悬臂部位要预埋好钢筋，这些钢筋需要通过钢筋连接杆与已经浇筑好的主梁进行连接。

在预埋好钢筋之后，需要搭设浇筑区域的临时模板，并在模板上铺设好浇铝板，以保证浇筑的平整度和表面质量。

第四步，开始混凝土浇筑。

首先，在浇筑之前需要将混凝土进行试验，确保其强度和质量符合要求。

然后，按照施工计划和工艺要求，将混凝土从浇筑设备中输送到浇筑区域。

在浇筑的过程中，需要保持一定的施工速度和浇筑均匀性，以确保混凝土的质量。

第五步，完成混凝土浇筑后，需要进行养护工作。

对于施工完毕的主梁悬臂部分，应根据混凝土养护的要求，进行及时的养护措施。

通常采用覆盖塑料薄膜或者水养护的方式，以保证混凝土的强度和稳定性。

以上就是免调索施工工法的施工过程。

在实际工程中，施工人员需要密切配合，严格按照工艺要求进行操作，确保施工质量和安全。

同时，在施工过程中，也需要根据实际情况进行调整和改进，以提高工程效率和质量。

只有这样，才能顺利完成斜拉桥主梁悬臂浇筑的工作。

斜拉桥混凝土主梁悬臂浇筑的一般施工程序施工准备
熟悉图纸，编制施工组织设计和分项工程实施方案。

进行施工测量，建立测量控制网。

支架体系施工
施工支架体系，安装0号和1号段底模。

进行预压和临时固结系统的安装。

挂篮制作与安装
制作、运输挂篮，并在现场进行拼装和验收。

进行挂篮静载试验，调整挂篮就位。

钢筋和预应力筋安装
安装钢筋和预应力筋，铺设预应力管道。

安装预埋件。

混凝土浇筑
对称浇筑各梁段混凝土，进行混凝土养护。

张拉预应力筋。

斜拉索安装与张拉
安装斜拉索，并进行分次分级张拉。

进行索力转换，确保挂篮与斜拉索分离。

合龙与体系转换
进行主梁合龙，完成中跨合龙。

进行体系转换，拆除挂篮。
