标题：斜拉桥施工工艺详解
一、前言
斜拉桥作为一种重要的大跨度桥梁形式，其施工工艺复杂，技术要求高。

本文将详细介绍斜拉桥的施工工艺，以期对相关工程人员提供参考。

二、斜拉桥施工流程
1. 施工准备：进行地质勘探，确定桥梁位置和结构设计，制定详细的施工方案。

2. 打桩与承台施工：打设桥墩基础桩，并在基础上浇筑承台。

3. 塔柱施工：根据设计图纸，进行塔柱钢筋绑扎和混凝土浇筑。

4. 主梁施工：包括主梁预制、吊装和合拢等步骤。

5. 斜拉索安装：先在塔顶固定好索导管，然后将斜拉索穿过索导管，通过张拉设备将其锚固在主梁上。

6. 桥面铺装：进行防水层、混凝土层、沥青路面等多层铺设。

三、斜拉桥施工工艺要点
1. 打桩与承台施工：打桩时需确保桩位准确，桩身垂直；承台施工时要保证混凝土质量，防止裂缝产生。

2. 塔柱施工：钢筋绑扎要符合设计要求，混凝土浇筑要连续进行，避免出现冷缝。

3. 主梁施工：预制主梁时要严格控制尺寸和质量，吊装过程中要确保安全，主梁合拢时要做好温度和应力监测。

4. 斜拉索安装：索导管安装要准确，斜拉索张拉要按设计要求进行，避免过度张拉导致结构破坏。

5. 桥面铺装：要严格按照铺装工艺进行，保证铺装质量。

四、结语
斜拉桥的施工工艺是一项系统工程，需要严谨的设计、精细的施工和严格的管理。

只有这样，才能保证斜拉桥的安全、稳定和耐久性。

希望本文能为斜拉桥的施工提供一些参考和帮助。

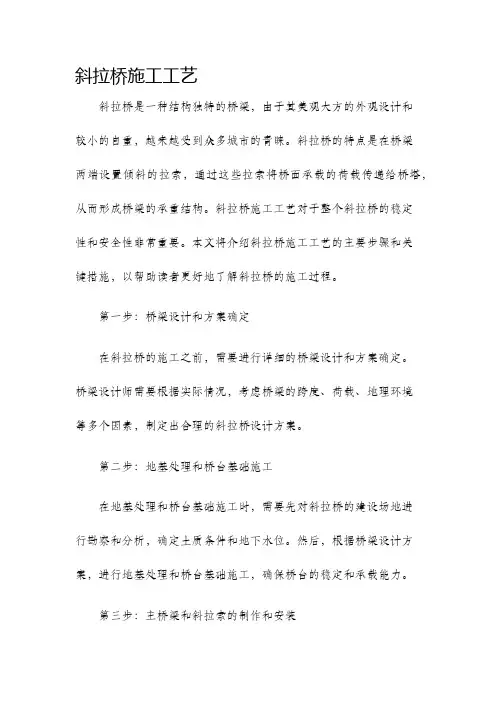

斜拉桥施工工艺斜拉桥是一种结构独特的桥梁，由于其美观大方的外观设计和较小的自重，越来越受到众多城市的青睐。

斜拉桥的特点是在桥梁两端设置倾斜的拉索，通过这些拉索将桥面承载的荷载传递给桥塔，从而形成桥梁的承重结构。

斜拉桥施工工艺对于整个斜拉桥的稳定性和安全性非常重要。

本文将介绍斜拉桥施工工艺的主要步骤和关键措施，以帮助读者更好地了解斜拉桥的施工过程。

第一步：桥梁设计和方案确定在斜拉桥的施工之前，需要进行详细的桥梁设计和方案确定。

桥梁设计师需要根据实际情况，考虑桥梁的跨度、荷载、地理环境等多个因素，制定出合理的斜拉桥设计方案。

第二步：地基处理和桥台基础施工在地基处理和桥台基础施工时，需要先对斜拉桥的建设场地进行勘察和分析，确定土质条件和地下水位。

然后，根据桥梁设计方案，进行地基处理和桥台基础施工，确保桥台的稳定和承载能力。

第三步：主桥梁和斜拉索的制作和安装在主桥梁和斜拉索的制作和安装过程中，需要先制作桥梁主梁和斜拉索。

主梁是桥梁的主承重构件，通常为钢桁梁或钢箱梁结构。

斜拉索是桥梁的重要组成部分，通过斜拉索将桥面承载的荷载传递给桥塔。

制作完毕后，将主桥梁和斜拉索进行吊装安装，确保其稳固和牢固。

第四步：桥塔的建设和调整在桥塔的建设和调整过程中，需要根据斜拉桥的整体设计方案，进行桥塔的建设。

桥塔的稳定性非常重要，通过适当的施工技术和施工措施，确保桥塔的稳定和可靠。

第五步：桥面铺设和施工调试在桥面铺设和施工调试阶段，需要先进行桥面的铺设。

桥面通常采用钢拱板或钢混凝土板，通过专用设备将桥面板安装在主梁上。

然后，对斜拉桥进行施工调试，包括桥面的平整度、斜拉索的张拉力等参数的调整和测试。

第六步：验收和投入使用在斜拉桥施工完成后，需要进行验收和测试工作。

验收包括桥梁结构的安全性和承载能力的测试，以及桥梁外观的检查。

通过验收合格后，斜拉桥可以投入正式使用。

总结：斜拉桥施工工艺是保证斜拉桥稳定性和安全性的重要环节。

在斜拉桥施工过程中，需要进行桥梁设计和方案确定、地基处理和桥台基础施工、主桥梁和斜拉索的制作和安装、桥塔的建设和调整、桥面铺设和施工调试等多个步骤。

斜拉桥施工技术与工艺规范解读斜拉桥作为一种具有独特构造形式的桥梁，其施工技术和工艺规范十分重要。

本文将从斜拉桥施工技术和工艺规范的角度进行解读，以帮助读者更好地理解和应用这一领域的知识。

一、斜拉桥施工技术概述斜拉桥的施工技术可以分为三个主要步骤：前施工、主体施工和后施工。

前施工包括导墩桥台的建设和钢桁架的预制；主体施工包括斜拉索的张拉、连续梁的浇筑和桥面铺装；后施工主要是进行斜拉桥的封闭施工和道路绿化。

在整个施工过程中，要确保施工人员的安全，并保证施工质量。

二、斜拉桥施工技术要点1.导墩桥台的建设导墩桥台是斜拉桥的重要支撑结构，其建设需要严格按照设计要求进行。

在施工中，应合理选择施工方案、确保桥台基础的稳定性，并采取防水和防腐措施。

2.钢桁架的预制钢桁架的预制是斜拉桥施工的关键步骤之一。

在预制过程中，应注意钢材的选择和切割、焊接工艺的控制。

同时，对于较大的钢桁架，还需要进行分段预制，并在拼装时采取适当的加固措施。

3.斜拉索的张拉斜拉索的张拉是保证桥梁安全可靠运行的重要环节。

在施工中，要确保张拉设备的准确度和稳定性，并进行适当的张拉控制。

同时，还需注意保护斜拉索，防止其受到外力损伤。

4.连续梁的浇筑连续梁的浇筑是斜拉桥主体施工的重要环节。

在浇筑过程中，应注意混凝土的配合比例和浇筑工艺，确保浇筑质量。

此外，还需采取隔热、保温措施，以防止温度变化对浇筑质量产生不利影响。

5.桥面铺装桥面铺装是斜拉桥主体施工的最后一步，其质量直接影响行车安全和使用寿命。

在桥面铺装中，应注意铺装材料的选择和施工工艺，确保道路平整度和抗滑性能。

三、斜拉桥工艺规范解读1.施工组织与管理规范斜拉桥施工组织与管理规范主要包括合理安排施工流程、合理配置施工人员和设备、确保安全施工等方面内容。

其中，安全施工是最重要的一点，应严格按照相关法律法规进行操作，保护施工人员的生命安全。

2.材料与设备使用规范斜拉桥施工所使用的材料和设备必须符合相关标准，并通过质量检验。

高速铁路斜拉桥斜拉索施工工艺及索力控制方法高速铁路斜拉桥是一种结构优良的大型桥梁，桥面平稳，对施工质量要求极高。

其中斜拉系统是支撑桥面的关键部分，其施工工艺和索力控制方法直接影响着桥梁的安全和使用寿命。

一、斜拉索施工工艺1. 索杆安装索杆是支撑斜拉索的关键部分，其安装质量和安全性非常重要。

索杆通常由多节组成，在安装前需要进行预压和张拉，以保证其工作状态的稳定性和可靠性。

2. 斜拉索吊装斜拉索的吊装是施工过程中最关键的环节之一。

在吊装前需要先将索段扣紧，然后由吊车吊起索段，进行塔头预应力张拉。

之后将索段连续吊装到各个支点，同时进行控制张拉，以保证索力的稳定性和桥梁的安全。

3. 索道及吊车搭设索道及吊车的搭设对斜拉索的施工至关重要。

索道通常由索杆和吊篮组成，通过定点吊装和手动拉绳进行整体调整。

吊车则需要根据斜拉索的长度和重量选择合适的类型和数量，并在施工过程中保证吊点的稳定性和安全性。

4. 索力控制斜拉索的索力控制是桥梁施工中的重要环节，其控制方法通常有双触点法和单触点法两种。

双触点法是在激光水准仪和位移传感器的支持下，通过调节张拉器来控制索力的稳定性和精度。

单触点法则是通过位移传感器来定位，在一定拘束力作用下，通过调节张拉器来控制索力的稳定性和精度。

5. 拆除支架斜拉索施工完成后需要拆除支架，以便保证桥梁的正常使用。

拆除支架需要根据斜拉索的长度和重量来选择合适的拆除方式，并在拆除过程中保证桥梁的稳定性和安全性。

1. 基本原理斜拉桥斜拉索是通过张拉器和支点形成的张力控制系统来支撑桥梁的。

张力控制系统需要监测索力，并通过调整张拉器来保证索力的稳定性和精度。

2. 双触点法双触点法是传统的索力控制方法，其原理是通过双触点水准仪和位移传感器对斜拉索的变形进行监测，同时通过张拉器对斜拉索的张力进行调整。

该方法具有调整精度高和可靠性强的优点，但其需要使用大量仪器和设备，成本较高。

斜拉桥的施工工艺流程斜拉桥施工的第一步呀，就是要做好基础工程。

这就好比盖房子打地基一样重要。

对于斜拉桥来说，基础得特别牢固，因为它要承受整座桥的重量呢。

一般来说，会根据实际的地质情况来选择基础的类型。

如果是在软土地基上，可能就会采用桩基础。

打桩这个过程可不容易，要把一根根长长的桩打到地底下，就像把筷子插到土里一样，不过这“筷子”可粗得多，也长得多啦。

接下来就是塔柱的施工啦。

塔柱就像是斜拉桥的脊梁骨。

建造塔柱的时候，工人们要像搭积木一样，一层一层地往上建。

不过这个“积木”可沉得很，而且每一层都要保证水平度和垂直度。

为了达到这个要求，施工的时候会用到各种测量仪器，就像给塔柱做体检一样，一点点偏差都要找出来调整好。

有时候在高空作业，工人们要像蜘蛛侠一样，在高高的架子上干活，真的很不容易呢。

主梁的施工也是斜拉桥施工中的重要环节。

主梁的形式有很多种，不管是混凝土主梁还是钢梁，都有各自的施工方法。

如果是混凝土主梁，可能会采用悬臂浇筑法，就像搭积木一样，一段一段地往前延伸。

在这个过程中，要不断地监测主梁的变形情况，就像照顾一个小宝宝一样，一点点风吹草动都要注意到。

如果是钢梁的话，那就像是拼大型的钢铁拼图，一块一块地把钢梁拼接起来。

在整个斜拉桥的施工过程中呀，安全问题是重中之重。

工人们每天都要爬上爬下，在各种危险的地方工作。

所以施工单位要给他们提供最好的安全保障，就像给他们穿上一层保护甲一样。

比如说安全帽、安全带这些安全装备那是必不可少的。

而且还要经常给工人们进行安全培训，让他们知道哪里有危险，怎么避免危险。

还有呢，施工过程中的质量检测也是不能马虎的。

就像我们考试要检查答案一样，施工的每一个环节都要进行检测。

从基础的混凝土强度到塔柱的垂直度，再到斜拉索的拉力和主梁的线形，每一个数据都要符合标准。

如果发现有不合格的地方，就要及时整改，就像改正作业中的错误一样。

斜拉桥的施工可不是一件简单的事情，它需要很多人的共同努力。

斜拉桥施工工艺1.索塔施工1）钢主塔施工钢主塔施工，应充分考虑垂直运输、吊装高度、起吊吨位等因素。

钢主塔应在工厂分段立体试拼装合格后出厂。

主塔在现场安装，常常采用现场焊接接头、高强度螺栓连接、焊接和螺栓混合连接的方式。

经过工厂加工制造和立体试拼装的钢塔在正式安装时，应进行测量控制，并及时用填板或对螺栓孔进行扩孔来调整轴线和方位，防止加工误差、受力误差、安装误差、温度误差、测量误差的积累。

钢主塔可用耐候钢材或喷锌层进行防锈。

但绝大部分钢塔都采用油漆涂料，一般可保持的使用年限为10年。

油漆涂料常采用2层底漆、3层面漆，其中4层由加工厂涂装，最后一道面漆由施工安装单位最终完成。

2）混凝土主塔施工（1）模板。

浇筑索塔混凝土的模板按结构形式不同可采用提升模板和滑升模板。

提升模板按其吊点的不同，可分为依靠外部吊点的单节整体模板逐段提升、多节模板交替提升以及本身带爬升模板。

滑升模数只适用于等截面的垂直塔柱。

（2）混凝土塔柱施工。

混凝土塔柱一般可采用支架法、滑模法、爬模法施工。

在塔柱内，在塔壁中间常常设有劲性骨架，劲性骨架在工厂加工，现场分段超前拼接，精确定位。

劲性骨架安装定位后，可供测量放样、立模、扎筋、拉索、钢套管定位用，也可供施工受力用。

（3）混凝土横梁施工。

在高空中进行大跨度、大断面现浇高强度等级预应力混凝土横梁的施工难度很大。

施工时要考虑到模板支承系统和防止支承系统的连接间隙变形、弹性变形、支承不均匀沉降变形，混凝土梁、柱与钢支承不同的线膨胀系数影响，日照温差对混凝土、钢材的不同时间差效应等产生的不均匀变形的影响，以及相应的变形调节措施。

每次浇筑混凝土的供应量应保证在混凝土初凝前完成浇筑，并且采取有效措施，防止在早期养护期间及每次浇筑过程中因支架的变形而造成混凝土梁开裂。

（4）主塔混凝土施工。

主塔混凝土施工常采用现场搅拌、吊斗提送的方法。

对于高度较高的主塔，施工时，应采用商品泵送大流动度混凝土。

为了改善混凝土可泵性能并达到较高的弹性模量和较小的混凝土收缩、徐变性能，应采用高密度骨料、低水灰比、低水泥用量，适量掺加粉煤灰和泵送外加剂，以便满足缓凝、早强、高强的混凝土泵送要求。

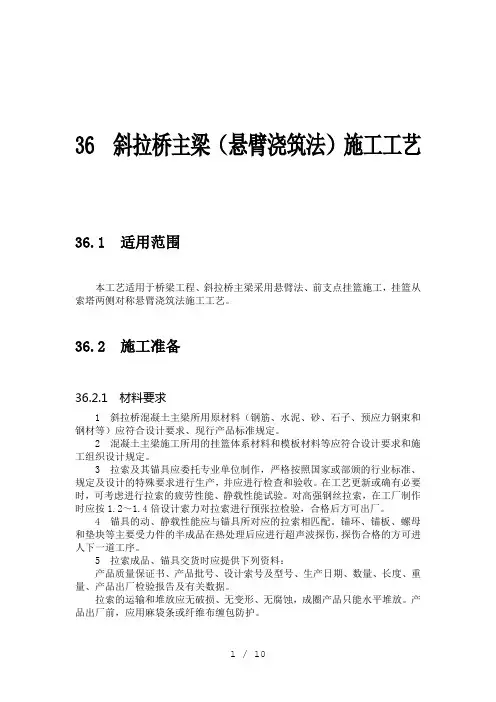

36 斜拉桥主梁（悬臂浇筑法）施工工艺36.1 适用范围本工艺适用于桥梁工程、斜拉桥主梁采用悬臂法、前支点挂篮施工，挂篮从索塔两侧对称悬臂浇筑法施工工艺。

36.2 施工准备36.2.1 材料要求1 斜拉桥混凝土主梁所用原材料（钢筋、水泥、砂、石子、预应力钢束和钢材等）应符合设计要求、现行产品标准规定。

2 混凝土主梁施工所用的挂篮体系材料和模板材料等应符合设计要求和施工组织设计规定。

3 拉索及其锚具应委托专业单位制作，严格按照国家或部颁的行业标准、规定及设计的特殊要求进行生产，并应进行检查和验收。

在工艺更新或确有必要时，可考虑进行拉索的疲劳性能、静载性能试验。

对高强钢丝拉索，在工厂制作时应按1.2～1.4倍设计索力对拉索进行预张拉检验，合格后方可出厂。

4 锚具的动、静载性能应与锚具所对应的拉索相匹配。

锚环、锚板、螺母和垫块等主要受力件的半成品在热处理后应进行超声波探伤，探伤合格的方可进人下一道工序。

5 拉索成品、锚具交货时应提供下列资料：产品质量保证书、产品批号、设计索号及型号、生产日期、数量、长度、重量、产品出厂检验报告及有关数据。

拉索的运输和堆放应无破损、无变形、无腐蚀，成圈产品只能水平堆放。

产品出厂前，应用麻袋条或纤维布缠包防护。

36.2.2 机具设备预应力器材：锚具、夹具和连接器等，千斤顶（压力表)、油泵、注浆机、手提砂轮%0割机、卷扬机等。

钢筋施工机具：钢筋弯曲机、钢筋调直机、钢筋切断机、电焊机、砂轮切割机等。

模板施工机具：电锯、电刨、手电钻等。

混凝土施工机具：预拌混凝土强制式搅拌机、混凝土运输车、混凝土泵车、混凝土输送泵、汽车吊、混凝土振捣器等。

拉索安装设备：索盘支架、滚筒（滚轮)、导向轮、卷扬机、塔吊等拉索安装设备：索盘支架、滚筒（滚轮)、导向轮、卷扬机、塔吊等。

6.检测仪器设备：全站仪、经炜仪、水准仪、传感器、振动频率测力计等。

7.工具：专用扳手、直尺、限位板、卡尺等。

36.2.3 作业条件施工围挡已完成。

斜拉桥施工工艺标题：斜拉桥施工工艺解析一、引言斜拉桥作为一种重要的大跨径桥梁形式，其独特的受力机制与优美的结构形态备受瞩目。

斜拉桥的施工工艺复杂且精密，涉及到深基坑施工、主塔建设、预制梁段安装、斜拉索挂设等多个关键环节。

本文旨在详细介绍斜拉桥的施工工艺流程及其关键技术。

二、主体结构施工工艺1. 深基坑施工：斜拉桥的主塔基础一般采用大直径钻孔灌注桩或沉井基础形式。

首先进行地质勘探，然后按照设计要求进行基坑开挖，接着进行钻孔或沉井作业，并进行混凝土灌注，确保主塔基础的稳定性与承载能力。

2. 主塔施工：主塔是斜拉桥的主要承重结构，通常采用滑模或爬模技术进行逐节浇筑。

在施工过程中需严格控制垂直度和平面位置精度，同时保证混凝土质量和预应力张拉效果。

3. 预制梁段安装：斜拉桥主梁多采用预制节段拼装法施工。

先在工厂内预制梁段，再通过大型浮吊或桥面吊机将梁段精确对位并连接，形成连续梁体。

4. 斜拉索挂设与张拉：斜拉索是传递主梁荷载至主塔的关键构件。

首先完成索导管的定位安装，然后将斜拉索从梁端穿入索导管，牵引至主塔顶部锚固区固定。

分阶段进行斜拉索的初张拉和终张拉，以形成预定的预应力状态，使梁塔体系逐步达到设计受力状态。

三、质量控制与安全保障在整个施工过程中，需要严格执行国家相关规范和技术标准，进行全过程的质量监控和安全防护。

包括但不限于材料检验、施工过程监控、结构应力应变监测、环境影响评估等，确保斜拉桥结构的安全可靠和耐久性。

四、结语斜拉桥施工工艺集现代工程技术之大成，是力学、材料科学、结构工程、施工技术等多种学科交叉融合的体现。

只有通过严谨的设计、精细的施工和严格的管理，才能确保斜拉桥这一“空中彩虹”的完美呈现。

在未来，随着新材料、新技术的不断发展与应用，斜拉桥施工工艺也将不断创新和完善，为我国乃至全球的桥梁建设事业贡献更大的力量。

一、工程概况本工程为某城市新建的一座斜拉桥，位于城市中心区域，全长500米，主跨180米，主塔采用双柱式结构，主梁采用预应力混凝土结构。

为确保工程质量和施工安全，特制定本专项施工方案。

二、施工组织1. 施工单位：某建筑工程有限公司2. 施工队伍：由具有丰富斜拉桥施工经验的工程师、技术人员和施工人员组成。

3. 施工设备：混凝土搅拌车、泵车、塔吊、施工电梯、施工平台等。

三、施工工艺1. 桥墩施工（1）基础开挖：采用人工挖掘机进行基础开挖，确保基础尺寸符合设计要求。

（2）基础浇筑：采用C30混凝土进行基础浇筑，确保基础强度满足设计要求。

（3）桥墩施工：采用模板施工，分节浇筑，确保桥墩垂直度和尺寸符合设计要求。

2. 主塔施工（1）基础施工：采用人工挖掘机进行基础开挖，确保基础尺寸符合设计要求。

（2）基础浇筑：采用C30混凝土进行基础浇筑，确保基础强度满足设计要求。

（3）塔柱施工：采用爬模施工，分节浇筑，确保塔柱垂直度和尺寸符合设计要求。

（4）横梁施工：采用支架施工，分节浇筑，确保横梁尺寸和强度符合设计要求。

3. 主梁施工（1）支架施工：采用满堂支架施工，确保支架强度、刚度和稳定性。

（2）模板施工：采用定型钢模板，确保模板尺寸和刚度满足设计要求。

（3）混凝土浇筑：采用泵车进行混凝土浇筑，确保混凝土密实度。

4. 斜拉索施工（1）锚具安装：采用机械安装，确保锚具安装精度。

（2）斜拉索张拉：采用液压张拉机进行张拉，确保张拉力符合设计要求。

（3）斜拉索防护：采用防腐涂料进行防护，确保斜拉索使用寿命。

四、施工进度1. 施工准备阶段：1个月2. 桥墩施工阶段：3个月3. 主塔施工阶段：5个月4. 主梁施工阶段：4个月5. 斜拉索施工阶段：1个月6. 验收阶段：1个月总计：15个月五、质量保证措施1. 严格遵循设计文件、施工规范和质量标准，确保工程质量。

2. 加强施工过程中的质量监控，确保施工质量。

3. 对施工人员进行专业培训，提高施工技能。
