电动葫芦安装及负荷试验验收表

施工现场电动葫芦安全检查验收表
工程名称设备名称及型号
总包单位分包单位
租赁单位安装单位
验收日期
验收项目验收内容验收结果
安全管理施工方案符合要求安全使用技术交底符合要求操作人员持证上岗符合要求设备产品生产合格证符合要求
轨道铺设路基、固定基础承载能力符合要求,有排水、防雨设施,没有
积水, 道渣层厚度大于250mm；枕木间距小于600mm,道钉数
量不得少于50﹪
符合要求
钢轨拉头间隙不大于2-4mm,两轨顶高度差不大于2mm。

鱼尾
板安装符合要求
符合要求
纵横方向上钢轨顶面倾斜度不得大于1‰符合要求
安全装置起升超高限位器符合要求小车行走限位器符合要求大车行走限位器符合要求操作室门连锁安全限位器符合要求维修平台门连锁安全限位器符合要求警示电铃完好有效符合要求多机在同一轨道作业防碰撞限位器符合要求吊钩保险装置齐全符合要求大车夹轨器,轨道终端1m处必须设置缓冲止挡器符合要求
钢丝绳起重钢丝绳无断丝、断股,无乱绳,润滑良好,符合安全使用
要求
符合要求
吊钩滑轮吊钩、卷筒、滑轮无裂纹,符合安全使用要求符合要求
架体架体稳固、焊缝无开裂,符合安装技术要求符合要求
用电管理设置专用配电箱,符合临电规范要求符合要求卷线器、滑线器运转正常,电源线无破损,压接、固定牢固符合要求地线设置符合规范要求,地线接地电阻≤4Ω符合要求
机械结构
验收结论合格
验收人
签字
总包单位分包单位出租单位安装单位
监理单位意见：
符合验收程序要求,同意使用（）
不符合验收程序要求,重新组织验收（）
监理工程师（签字）：年月日员签字，最后由,监理单位对验收程序进行审核并签字；2、每台设备验收填写一张表格。

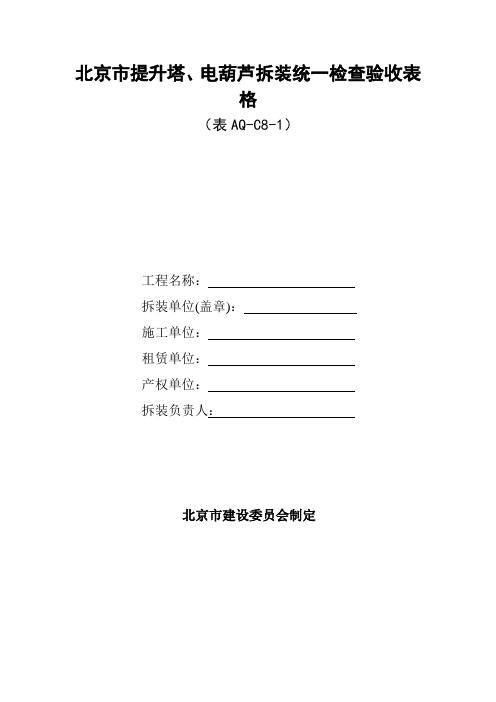

北京市提升塔、电葫芦拆装统一检查验收表格（表AQ-C8-1）工程名称：拆装单位(盖章)：施工单位：租赁单位：产权单位：拆装负责人：北京市建设委员会制定填表说明1、本表共九张，适用于塔式起重机的安装、顶升、锚固和拆卸的过程控制记录。

2、塔式起重机拆卸时，填写表AQ-C8-1-1、AQ-C8-1-3、AQ-C8-1-4。

3、安装固定式塔式起重机时，填写表AQ-C8-1-1、AQ-C8-1-2(1)、AQ-C8-1-3、AQ-C8-1-4、AQ-C8-1-5(1)、AQ-C8-1-5(2)。

安装行走式塔式起重机时，填写表AQ-C8-1-1、AQ-C8-1-2(1)、AQ-C8-1-2(2)、AQ-C8-1-3、AQ-C8-1-4、AQ-C8-1-5(1)、AQ-C8-1-5(2)。

每次顶升时，均应填写AQ-C8-1-6；每次锚固时，均应填写AQ-C8-1-7；4、除表AQ-C8-1-2(1)、表AQ-C8-1-2(2)以外，其他表格均应由拆装单位加盖公章。

复印件无效。

5、内爬式塔吊的安装、爬升、锚固和拆卸，参照本表进行检查、验收。

6、以上资料，监理单位、施工单位、租赁单位、拆装单位各留存一份原件。

电葫芦安装、拆卸任务书表AQ-C8-1-1电葫芦基础检验记录表AQ-C8-1-2（1）电葫芦安装、拆卸安全和技术交底书表AQ-C8-1-3档案编号：年月日说明：1.常规拆装只需写明按说明书或按照拆装工艺。

2.特殊情况拆装必须进行交底并附拆装方案。

电葫芦安装、拆卸过程记录表AQ-C8-1-4档案编号：年月日电葫芦安装完毕验收记录表AQ-C8-1-5（1）档案编号: 年月日电葫芦安装完毕验收记录表AQ-C8-1-5（2）说明：“试运行”栏中“超过25%静载”只在新塔和大修后第一次安装时做。

电葫芦附着锚固检验记录表AQ-C8-1-7。

电动葫芦检修、安装检验批施工质量验收表9# 机组工程编号：09-04080101 性质：表4.8.58分项工程名称电动葫芦安装检验批电动葫芦检查安装（灰库5.5米）工序检验项目性质单位质量标准质量检验结果结论电动葫芦检查制动环无破损，无油脂没有破损，没有油脂制动轮轴向串动主控mm 1.5～3 +2 减速箱齿轮无损伤，油质符合制造厂规定齿轮没有损伤，油质符合制造厂规定钢丝绳无断丝及硬弯没有断丝及硬弯滑轮及吊钩无裂纹及其他损伤，转动灵活没有裂纹及其他损伤，转动灵活钢丝绳在卷筒上固定压板将绳压紧，螺栓牢固压板将绳压紧，螺栓牢固钢丝绳在外壳上固定mm绳头伸出楔盒下部长度≥50，塞快楔紧绳头伸出楔盒下部长度60，塞快楔紧导绳器无松动，钢丝绳无卡涩没有松动，钢丝绳没有卡涩行走减速齿轮齿轮无损伤，相对位置符合制造厂要求齿轮没有损伤，相对位置符合制造厂要求行走轮表面无损伤，转动灵活表面没有损伤，转动灵活电动葫芦安装阻进器安装限制电动葫芦不滑出轨道，不碰障碍物限制电动葫芦不滑出轨道，不碰障碍物工字钢下翼侧缘与行走轮缘间隙mm 2～4 3吊钩在最低位置时卷筒上钢丝绳保留量主控圈≥3 5吊钩在最高位置时滑轮与卷筒外壳距离mm ≥600 680 以下空白验收结论：验收单位签字工地年月日质保部年月日监理单位年月日电动葫芦负荷试验检验批施工质量验收表9# 机组工程编号：09-04080102 性质：主控表4.8.59分项工程名称电动葫芦安装检验批电动葫芦负荷试验（灰库5.5米）工序检验项目性质单位质量标准质量检验结果结论负荷试验空负荷时吊钩平稳，无摩擦及撞击平稳，没有摩擦及撞击静负荷试验制动器主控可靠可靠钢丝绳可松脱可松脱吊钩无变形没有变形动负荷试验吊钩升降及小车行走主控平稳，无摩擦和撞击平稳，没有摩擦和撞击制动后吊物下滑距离主控mm ≤50 30以下空白验收结论：验收单位签字工地年月日质保部年月日监理单位年月日建设单位年月日。

4.8.58 电动葫芦检修、安装1 适用范围: 适用于锅炉侧所有电动葫芦的安装2 质量标准及检验方法见表4.8.58 电动葫芦检修、安装表4.8.58 电动葫芦检修、安装工序检验项目性质单位质量标准检验方法和器具电动葫芦检修制动环无破损，无油脂观察制动轮轴向串动主要mm 1.5—3 钢板尺测量减速箱齿轮无损伤，油质符合制造厂规定观察钢丝绳无断丝及硬弯观察滑轮及吊钩无裂纹及其他损伤，转动灵活观察、手试钢丝绳在卷筒上固定压板将绳压紧，螺栓牢固用扳手检查钢丝绳在外壳上固定mm绳头伸出楔盒下部长度≥50，塞快楔紧观察，手锤敲试导绳器无松动，钢丝绳无卡涩观察行走减速齿轮齿轮无损伤，相对位置符合制造厂要求观察行走轮表面无损伤，转动灵活观察电动葫芦安装阻进器安装限制电动葫芦不滑出轨道，不碰障碍物观察工字钢下翼侧缘与行走轮缘间隙mm 2—4行走轮一侧与工字钢靠紧，用钢板尺测量另一侧吊钩在最低位置时卷筒上钢丝绳保留量主要圈≥3 观察吊钩在最高位置时滑轮与卷筒外壳距离mm ≥600 钢卷尺测量4.8.59电动葫芦负荷试验1 适用范围: 适用于锅炉侧所有电动葫芦的负荷试验2 质量标准及检验方法见表4.8.59电动葫芦负荷试验表4.8.59电动葫芦负荷试验检验项目性质单位质量标准检验方法及测量器具负荷试验空负荷时吊钩平稳，无摩擦及撞击现察，耳听静负荷试验制动器主控可靠1．25倍额定荷重吊lOOmm高，到1Omin后检查钢丝绳可松脱吊钩无变形动负荷试验吊钩升降及小车行走主控平稳，无摩擦和撞击额定荷重升降、行走l5min，观察制动后吊物下滑距离主控mm ≤50表4.8.72锅炉房起吊设施安装分部工程强制性条文执行情况检查表工程名称单位工程名称锅炉附属机械安装分部工程名称锅炉房起吊设施安装工程编号检查时间序号强制性条文规定执行情况相关资料执行标准《电力工业锅炉压力容器监察规程》DL 612－19961 第4.1条从事锅炉、压力容器和管道的运行操作、检验、焊接、焊后热处理、无损检测人员，应取得相应的资格证书。
