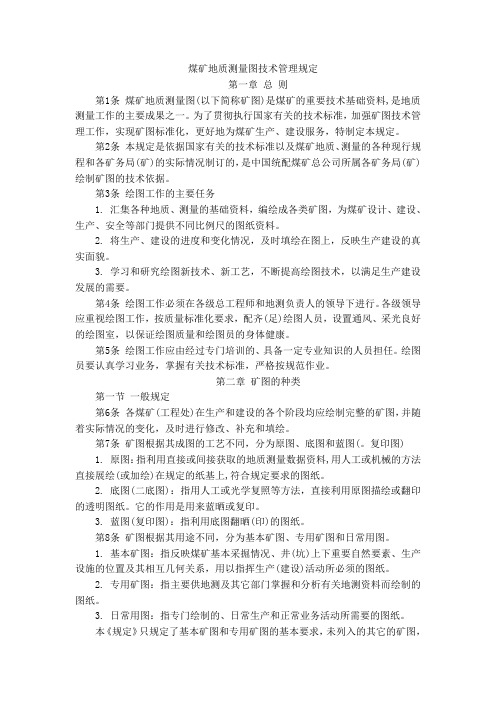

煤矿地质测量图技术管理规定第一章总则第1条煤矿地质测量图(以下简称矿图)是煤矿的重要技术基础资料,是地质测量工作的主要成果之一。
为了贯彻执行国家有关的技术标准，加强矿图技术管理工作，实现矿图标准化，更好地为煤矿生产、建设服务，特制定本规定。
第2条本规定是依据国家有关的技术标准以及煤矿地质、测量的各种现行规程和各矿务局(矿)的实际情况制订的，是中国统配煤矿总公司所属各矿务局(矿)绘制矿图的技术依据。
第3条绘图工作的主要任务1. 汇集各种地质、测量的基础资料，编绘成各类矿图，为煤矿设计、建设、生产、安全等部门提供不同比例尺的图纸资料。
2. 将生产、建设的进度和变化情况，及时填绘在图上，反映生产建设的真实面貌。
3. 学习和研究绘图新技术、新工艺，不断提高绘图技术，以满足生产建设发展的需要。
第4条绘图工作必须在各级总工程师和地测负责人的领导下进行。
各级领导应重视绘图工作，按质量标准化要求，配齐(足)绘图人员，设置通风、采光良好的绘图室，以保证绘图质量和绘图员的身体健康。
第5条绘图工作应由经过专门培训的、具备一定专业知识的人员担任。
绘图员要认真学习业务，掌握有关技术标准，严格按规范作业。
第二章矿图的种类第一节一般规定第6条各煤矿(工程处)在生产和建设的各个阶段均应绘制完整的矿图，并随着实际情况的变化，及时进行修改、补充和填绘。
第7条矿图根据其成图的工艺不同，分为原图、底图和蓝图(。
复印图)1. 原图：指利用直接或间接获取的地质测量数据资料,用人工或机械的方法直接展绘(或加绘)在规定的纸基上,符合规定要求的图纸。
2. 底图(二底图)：指用人工或光学复照等方法，直接利用原图描绘或翻印的透明图纸。
它的作用是用来蓝晒或复印。
3. 蓝图(复印图)：指利用底图翻晒(印)的图纸。
第8条矿图根据其用途不同，分为基本矿图、专用矿图和日常用图。
1. 基本矿图：指反映煤矿基本采掘情况、井(坑)上下重要自然要素、生产设施的位置及其相互几何关系，用以指挥生产(建设)活动所必须的图纸。
煤矿地质测量图例补充规定————————————————————————————————作者: ————————————————————————————————日期：ﻩ《煤矿地质测量图例》实施补充规定第一章总则第1条根据能源煤总(19８9)第2６号文《关于印发煤矿地质测量图例的通知》(以下简称《通知》）要求，为了进一步统一和明确矿图绘制标准,特制定本规定。
第2条本规定引用的标准为《煤矿地质测量图例》(以下简称《图例》)、《煤田地质标准图例》、《煤矿地质测量图技术管理规定》及其它现行的有关规程规定。
第3条按照《通知》的规定,在《图例》颁发以前,按老图例绘制的图纸，一幅图(包括正规标准分幅或自由分幅）已绘制达三分之一以上者,仍可继续按老图例绘制，直至全幅图完成。
第4条在执行《图例》过程中,确因有特殊内容需要表示,而〈图例〉中又未作规定者，可自定补充符号，但必须经过省一级煤炭管理部门批准,并报总公司备案。
凡新《图例》上已作规定的符号,任何单位都不得按自己的习惯擅自修改。
第二章一般要求第5条《图例》没有包括的内容:地形部分,一律按国家测绘总局制定由国家标准局颁发的现行的测量图示执行，地质勘探部分执行现行的《煤田地质标准图例》,但《图例》已作规定的符号，一律按《图例》执行。
现行的《图例》是指最新颁发执行的《图例》,新老图例有矛盾时，按新《图例》执行。
第6条在执行《图例》中，允许有一定的灵活性,有些尺寸可自行确定，但必须遵守以下原则:1.凡《图例》中符号未规定尺寸者;2．《图例》中符号尺寸虽作了规定，但本补充规定作了说明允许灵活掌握的，3．各单位自己确定的标准,必须在细则中明确规定;4.尺寸放宽的幅度,各单位要相对统一。
第7条个别符号允许有多种画法存在,是指《图例》规定中已作说明的某些符号。
其它符号不允许擅自采取其它画法。
第三章符号的绘制第8条绘制矿图时,各种符号尺寸大小应符合规范的要求,在符号密集时,可适当缩小或者省略次要符号，但应考虑图纸内容的整体性和一致性，避免因局部缩小或省略造成误解。
《煤矿地质测量图例》实施补充规定第一章总则第1条根据能源煤总(1989)第26号文《关于印发煤矿地质测量图例的通知》(以下简称《通知》)要求，为了进一步统一和明确矿图绘制标准，特制定本规定。
第2条本规定引用的标准为《煤矿地质测量图例》(以下简称《图例》）、《煤田地质标准图例》、《煤矿地质测量图技术管理规定》及其它现行的有关规程规定。
第3条按照《通知》的规定，在《图例》颁发以前，按老图例绘制的图纸，一幅图(包括正规标准分幅或自由分幅）已绘制达三分之一以上者，仍可继续按老图例绘制，直至全幅图完成。
第4条在执行《图例》过程中，确因有特殊内容需要表示，而〈图例〉中又未作规定者，可自定补充符号，但必须经过省一级煤炭管理部门批准，并报总公司备案。
凡新《图例》上已作规定的符号，任何单位都不得按自己的习惯擅自修改。
第二章一般要求第5条《图例》没有包括的内容：地形部分，一律按国家测绘总局制定由国家标准局颁发的现行的测量图示执行，地质勘探部分执行现行的《煤田地质标准图例》，但《图例》已作规定的符号，一律按《图例》执行。
现行的《图例》是指最新颁发执行的《图例》，新老图例有矛盾时，按新《图例》执行。
第6条在执行《图例》中，允许有一定的灵活性，有些尺寸可自行确定，但必须遵守以下原则：1.凡《图例》中符号未规定尺寸者；2．《图例》中符号尺寸虽作了规定，但本补充规定作了说明允许灵活掌握的，3.各单位自己确定的标准，必须在细则中明确规定；4.尺寸放宽的幅度，各单位要相对统一。
第7条个别符号允许有多种画法存在，是指《图例》规定中已作说明的某些符号。
其它符号不允许擅自采取其它画法。
第三章符号的绘制第8条绘制矿图时，各种符号尺寸大小应符合规范的要求，在符号密集时，可适当缩小或者省略次要符号，但应考虑图纸内容的整体性和一致性，避免因局部缩小或省略造成误解。
第9条符号上下重叠时，可用“共线”绘制。
“共线”是指用一条代表性的线条代替两条以上的相互重叠的线条。
中国统配煤矿总公司制定煤矿地质测量图技术管理规定《煤矿地质测量图例》实施补充规定煤炭工业出版社关于印发《煤矿地质测量图技术管理规定》和《<煤矿地质测量图例>实施补充规定》的通知中煤总生字[1992]第15号各直管公司、矿务局、各省（区）煤炭厅（公司）、北京矿务局：现将《煤矿地质测量图技术管理规定》和《<煤矿地质测量图例>实施补充规定》印发给你们，请从即日起与《煤矿地质测量图例》一并执行。
各单位可根据实际需要，依据以上两个规定制定新图例的实施细则，并报各公司备案。
确因地质采矿条件特殊，对新图例及两个规定的个别条款不能执行而需自定时，须经省级管理部门批准，报中国统配煤矿总公司备案。
中国统配煤矿总公司1992年1月11日目录煤矿地质测量图技术管理规定第一章总则 (1)第二章矿图的种类 (3)第一节一般规定 (3)第二节矿区（矿务局）必备的专用矿图 (4)第三节生产（建设）矿井必备的基本矿图和专用矿图 (5)第四节生产（建设）露天矿必备的矿图 (6)第三章矿图的绘制 (8)第一节基本要求 (8)第二节图纸的材质及分幅 (8)第三节矿图的精度 (9)第四节矿图的绘制 (10)第五节矿图的管理 (11)第四章矿图的管理 (12)第五章交换图 (13)附录各矿图的绘制内容及注记要求 (14)《煤矿地质测量图例》实施补充规定第一章总则 (34)第二章一般要求 (34)第三章符号的绘制 (35)第四章注记 (36)第五章《煤矿地质测量图例》的补充规定及说明 (37)煤矿地质测量图技术管理规定第一章总则第1条煤矿地质测量图(以下简称矿图)是煤矿的重要技术基础资料，是地质测量工作的主要成果之一。
为了贯彻执行国家有关的技术标准，加强矿图技术管理工作，实现矿图标准化，更好地为煤矿生产、建设服务，特制定本规定。
第2条本规定是依据国家有关的技术标准以及煤矿地质、测量的各种现行规程和各矿务局(矿)的实际情况制订的，是中国统配煤矿总公司所属各矿务局(矿)绘制矿图的技术依据。
