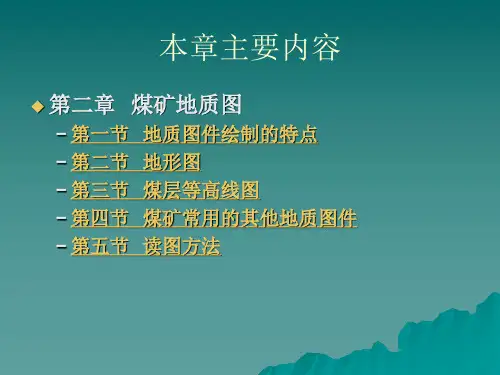

【学习课件】第二章煤矿地质图(1)

《煤矿地质图》PPT课件
欢迎来到《煤矿地质图》PPT课件，本课程将带您深入了解煤矿地质图的定 义、作用以及在矿山开发中的应用。准备好了吗？让我们开始吧！
定义
煤矿地质图是一种通过各种地质数据和技巧绘制而成的图表，用于展示煤矿地质情况，如煤层分布、矿藏类型、 地质构造等。
作用
煤矿地质图是矿山开发的重要工具，它可以帮助矿山工程师和地质学家了解煤矿的地质特征，评估矿藏潜力， 进行矿山规划和设计。
绘制规范
遵循地质图的绘制规范和标准， 确保图中信息的一致性和可比 性。
美观排版
合理安排图中元素的位置和比 例，使地质图美观且易于阅读。
解读方法
1 地层分析
通过分析煤层的厚度、倾角和质量，了解其储量和开采难度。
2 构造解剖
研究地质构造对煤矿分布和矿产形成的影响，为矿山开发提供依据。
3 水文分析
分析地下水位和水质，确和分析各种地质数据，如岩层厚度、矿层 倾角、矿石质量等。
尺度和比例
合理选择尺度和比例，保证地质图的准确性和 可视化效果。
地质标记
使用符号和颜色标记不同的地质特征，使地质 图更加清晰易读。
图例说明
提供地质图的解读说明，使观看者能够更好地 理解图中的内容。
绘制技巧
精确测量
使用准确的测量工具和方法， 确保地质数据的准确性。
应用
1
矿藏评估
根据地质图的信息评估煤矿的储量和质量，制定开采方案。
2
矿山规划
利用地质图的信息规划矿山的布局和设施。
3
安全管理
通过地质图分析，预测煤矿开采过程中可能出现的地质灾害，制定安全管理措施。
总结和展望
通过学习《煤矿地质图》，我们了解了它的定义、作用、要素、绘制技巧、 解读方法以及在矿山开发中的应用。希望本课件对您今后的研究和工作有所 帮助！

– 等高线是地面上高程相同的若干点联接而成的曲线， 或者说是水平面与地表面相截的交线。将高程不同的 等高线投影到平面上，则得到等高线图。
– 等高线具有下列特点：
（1）等高线是连续的闭合曲线，如果不在图内闭合，就一定 要在图外闭合。所有等高线在一般情况下，不能相交或重合。
（2）等高线上任一点向相邻等高线可以作很多线段，投影到 水平面后，其中最短的一条线段称为最大倾斜线。等高线与最 大倾斜线成直交。
四、标高投影
– 在水平投影图上，把投影物各点的标高值标注 在各投影点位置的旁侧，用来说明各个点高于 或低于水平面的数值，这就叫标高投影。
平面直角坐标系
高程计算示意图
方位角和象限角
立井标高投影图
第二节 地形图
反映地球表面高低起伏形状的图纸称为地形图。地形 图中一般用地形等高线反映地貌。
一、等高线
– 煤层顶底板等高线图是反映煤层空间形态和构造变动的重要地质 图件，是煤矿设计，生产、储量计算的基础。图2-19为某矿煤 层底板等高线图。
– 煤层顶底板等高线图的比例尺，根据生产需要和地质条件确定， 常用的比例尺是1∶5000、l∶2000、l∶1000。等高距的大小 取决于图纸的比例尺和煤层倾角，常用的等高距是100m， 50m、20m。
第三节 煤层等高线图
一、煤层顶底板等高线图
– 煤层层面与具有一定高程的水平面相交所得到的交线，就是煤层 层面上的等高线。把煤层层面上的等高线用标高投影的方法投影 到水准面上，得到的图形就是煤层等高线图。
– 煤层层面有上下之分，上层面是煤层与顶板的交面，下层面是煤 层与底板的交面。上层面等高线图叫做煤层顶板等高线图，下层 面等高线图又称为煤层底板等高线图。煤层顶、底板等高线图都 是煤矿常用图纸，尤其底板等高线图运用最为普遍。

煤矿地质PPT课件
2024/1/27
1
• 煤矿地质概述 • 煤层与煤质 • 构造与地应力 • 水文地质条件 • 瓦斯地质 • 顶底板条件 • 环境地质问题与对策
2024/1/27
目录
2
01
煤矿地质概述
2024/1/27
3
煤矿地质定义与特点
2024/1/27
煤矿地质定义
研究煤的形成、赋存状态、煤质 变化及煤矿床与周围地质体之间 关系的科学。
9
煤层厚度变化规律
2024/1/27
煤层厚度变化的原因
主要受古地理环境、沉积物供应、构造运动等多种因素影响。不同地区的煤层厚度变化规 律各异。
煤层厚度变化类型
根据煤层厚度变化的特点和规律，可分为稳定型、较稳定型、不稳定型和极不稳定型四种 类型。
煤层厚度变化对煤矿生产的影响
煤层厚度变化直接影响煤矿的开拓部署、采区划分和回采工作面的布置等，对煤矿生产的 安全和经济效益产生重要影响。
01
泥岩：质地松软，承载能力弱。

石灰岩：质地坚硬，但易溶蚀，承载能力中等。
03
顶底板岩石分类
2024/1/27
04
根据岩石强度、稳定性等特征，可将顶底板岩石分为稳定、较稳定、 不稳定三类。
26
顶底板稳定性评价方法
2024/1/27
01
现场观测法
02
通过定期观测顶底板移近量、冒落情况等指标，判 断顶底板稳定性。
16
地下水运动规律
地下水的补给
大气降水、地表水、其他含水层或含水系统的水 通过各种途径进入含水层的过程。
地下水的径流
地下水在重力作用下，由高水位向低水位流动的 过程。
地下水的排泄

b）根据煤层倾角分类： 缓倾斜煤层：<25º 倾斜煤层：25 º ~45 º 急倾斜煤层：>45 º
-
17
第二ห้องสมุดไป่ตู้ 矿 图
一、图形的基本知识 1、立体图
-
18
2、投影图
-
19
3、三视图
-
20
4、比例尺和图例
比例尺：绘制矿图时，因实际地物的形 状和尺寸很大，为了看图方便图纸就不能与 地物尺寸一样大小，便按照一定的倍数把地 物缩小后，再绘制到图纸上。这种缩小的尺 寸与实际地物尺寸相比就叫比例尺。
煤田地质勘探工作分为三个阶段： a）煤田普查：地球物理勘探、地质 测量 b）煤田详查： 探掘工程 c）井田精查 ：地质钻探工程
-
9
矿井储量
矿井储量：是指井田范围内埋藏着
的具有工业价值的煤炭资源的数量。
煤炭储量计算公式： 煤炭储量=含煤面积×厚度×容重
-
10
能利用储量
矿井总储量 尚难利用储量
可采储量 工业储量 设计损失量
矿井地质与矿图
第一节 ：煤矿地质
△岩石与地史
△煤的形成与分类
△地质构造
第二节 ：矿山工程用图：
△图形的基本知识
△煤层底板等高线图
△采掘工程平面图
△柱状图、剖面图及其他图纸
-
1
第一节 ：煤矿地质
一、岩石与地史 地球是由地壳、地幔、地核三大
部分组成。地壳由岩石组成。组成地 壳的岩石分为岩浆岩、沉积岩和变质 岩三大类。
35
-
36
-
37
地形等高线图：地表面与不同标高的 多个水平面的交线。
煤层底板等高线图：以煤层底板面 （或顶板面）与多个水平面的交线绘出煤 层底板等高线图。

根据当前开采技术，我国将煤层按厚度分为三
类：
薄煤层
<1.3m
中厚煤层
1.3~3.5m
厚煤层
>3.5m
42
四、煤层赋存特征
• 3. 按煤层稳定性分类
• 煤层稳定性是煤层形态、厚度、结构及可采性的变化程 度。按煤层稳定性，可分为：
•
稳定煤层
•
较稳定煤层
•
不稳定煤层
•
极不稳定煤层
43
第二节 煤质及煤的工业分类
煤田地质及矿图知识
1
第一节 煤田地质概述 第二节 煤质及煤的工业分类 第三节 煤田地质勘探及煤炭储量 第四节 矿图基本知识
2
第一节 煤田地质概述
一、成煤作用 二、聚煤时期 三、含煤岩系 四、煤层特征
3
一、成煤作用
煤是古代植物遗体经成煤作用后转变成的 固体可燃矿产。
（一）成煤作用：从植物死亡、堆积到转变为煤的演
岩浆岩是由地壳内部熔融状态的岩浆，沿地壳的裂
隙等薄弱地带侵入地壳或喷出地表，冷凝固结而形成的岩 石。
7
二、聚煤期
沉积岩是地壳表层环境中常温常压条件下形成的岩石。主 要由风化和剥蚀岩石的碎屑及可溶物质等，经搬运、沉积、 压紧、胶结而形成的岩石。
由于风化、剥蚀、搬运作用形成的岩石。特点： 成层状态；存在古生物化石。如：砾石、砂岩、页 岩、石灰岩、煤。
（一）煤层的结构和顶、底板
1. 煤层的结构
煤层通常是层状的。根据煤层中有 无较稳定的夹矸层，将煤层分为两类。
（1）简单结构煤层 （2）复杂结构煤层
24
四、煤层赋存特征
• 2. 煤层的顶、底板
• 顶板：赋存在煤层之上的邻近岩层。 • 底板：赋存在煤层之下的邻近岩层。

当巷道遇断层时，寻找断失煤层；
圈定煤层的可采边界等。
第三节 影响煤矿生产的地质因素
一、煤厚变化对矿井生产的影响
煤厚变化对生产的影响 影响采掘部署；影响计划生产；增加掘进巷道的数量；回采率降低。。。
简单处理：
特征 1、煤层分岔后在井田范围内稳定 2、厚煤层在一个或二个方向呈多次分岔 3、一个煤层在不同地点向一个方向分岔
• 掘进形成的集中压力增加了突出的危险性； • 受构造控制，往往突出成带状分布；
• 突出发生在瓦斯风氧化带以下的一定深度。
➢ 瓦斯突出的防止
• 研究地质规律与瓦斯的关系——瓦斯地质研究，从而预测预防瓦斯的突出
；
• 开解放层——先开采无突出危险或突出危险性较小的煤层，造成裂隙增加瓦
斯通气性，降低突出煤层的瓦斯含量和压力；
• 运输大巷的布置：遇大断层，可改向，但过断层后应尽快进入原设计层位。
• 开采块段的划分：应尽可能将较大断层留在采面之间的煤柱中，如走向断层划 入阶段煤柱，倾向断层作为采区边界；
2、巷道掘进阶段对断层的处理 ——应根据不同的地质条件和生产对巷道的要求分别采用不同的方法
• 平巷过断层：可采用斜穿煤层顶、底板或顺断层面掘进；
➢断层预测
• 利用剖面图推测深部构造 • 利用水平切面图推断深部构造的延伸和影响范围 • 利用煤层底板等高线图推断断层在同一煤层内的延展，预测对深部煤层的影响 • 利用上煤层底板等高线图，推断下一煤层的断层出露位置
• 巷道遇断层前可能出现的征兆： A、断层附近煤岩层塑性变形现象； 包括：煤岩层的产状发生变化、煤层厚度发生变化、出现牵引褶曲等…
❖ 产状变化：在塌陷过程中，因牵引作用使周围的煤、岩层向陷落柱中 心方向倾斜；倾角在3°-6°之间，个别达10°，影响范围一般在15-20m

《煤矿地质》PPT课件
探索煤矿地质的奥秘，从煤的基本概念开始，深入了解煤的分类与性质、形 成与成因，进而探讨煤炭资源的储量分布、勘查与开采方法，以及煤矿地质 灾害与煤炭的利用与发展趋势。
煤矿地质概述
煤的基本概念
了解煤的基本特性和形态，包括其化学成分和物理性质。
煤的分类与性质
介绍煤的不同分类方式和性质，如煤种划分和热值等。
煤炭形成与成因
探讨煤的形成过程和成因，涉及沉积和生物等因素。
煤炭资源储量分布
全球煤炭资源储量分布
展示全球各地煤炭资源的分布情况，包括主要煤炭 产区和储量。
中国煤炭ቤተ መጻሕፍቲ ባይዱ源储量分布
介绍中国煤炭资源的分布现状，包括不同省份的煤 炭储量。
煤炭勘查
1
煤炭勘查方法
解释煤炭勘查的常用方法，如地质勘探和地球物理勘探。
2
煤炭勘查流程
概述煤炭勘查的流程，包括样品采集、数据分析和资源评估。
3
煤田评价
介绍煤田评价的重要性和评价指标，以确定煤田的开发价值。
煤炭开采
煤炭开采方式
讨论不同的煤炭开采方式，如 露天开采和井下开采。
煤炭采矿设备
介绍煤炭采矿所需的设备和技 术，包括掘进机和运输设备。
煤炭开采生产过程
解析煤炭开采的生产过程，从 矿井设计到煤的提取。
煤矿地质灾害
1 煤与瓦斯突出
探讨煤与瓦斯突出现象的 原因和防治措施。
2 煤层水灾害
介绍煤层水灾害的成因和 预防方法，如矿井排水和 防水注浆。
3 煤与煤层变形
分析煤与煤层变形的原因 和影响，以及相应的支护 措施。
煤炭利用
煤的化学成分与利用途径 煤的加工与利用
介绍煤的主要化学成分和不同的利用途径，如燃 烧和煤气化。

Leabharlann ● 06第六章 煤矿环境保护
煤矿环境问题分 析
煤矿开采和生产对环境产生的影响主要包括水资源污染、 土壤退化、大气污染等。这些问题严重影响了周围环境的 整体质量，需要采取有效的措施来解决。
01 环境影响评价
评估煤矿开采对周围环境的影响
02 矿山生态恢复
恢复煤矿开采后的生态环境
03 环保税收政策
对煤矿企业实行环境税收政策
煤矿掘进机是用于在井下或露 天进行煤炭掘进作业的机械设 备 具有快速、高效、安全等特点
煤矿输送带
煤矿输送带是将采煤机采到的 煤炭运输到地面或其他区域的 重要设备 可实现自动化运输，提高生产 效率
煤矿提升设备
煤矿提升设备主要用于将煤炭 等物料从井下提升至地面或不 同层级 需具备稳定、可靠的提升能力
煤矿安全生产
03 提高矿工安全意识
开展安全教育培训，提高矿工对安全生产的重视和 防护意识
总结
煤矿开采工程是煤矿资源开发的关键环节，合理采用不同的 开采方法和设备，严格执行安全生产措施，是确保煤矿生产 安全、高效的重要保障。矿山管理者和矿工们要时刻牢记安 全第一，不断提升管理水平和技术能力，共同营造安全、和 谐的工作环境。
远古植物残体逐渐压实、变质
02 地质作用影响
地质过程加速植物残体转化成煤
03 煤的形成
需要时间积累和地质作用的影响
● 03
第3章 煤矿勘探技术
煤矿勘察的方法
地质勘探
地球物理勘探
钻探
煤矿勘察的方法
煤矿勘察是为了获取煤矿的地质信息，主要通过地质勘探、 地球物理勘探和钻探等方法进行。这些方法可以帮助矿工了 解地下煤矿蕴藏的煤炭资源和地质构造。
● 04

• 7．在充水性强的矿井，巷道接近层时，往往出现滴水、淋 水甚至涌水现象
• 二、断层的观测 • 1．断层位置的确定:方法是从已知测点或其它已知点用皮尺
测量至断层的距离。
• 2．断层面特征的观察； • 3．断层两盘伴生、派生地质现象的观察； • 4．断层性质和断层力学性质的鉴定； • 5．断层产状和断煤交线的测量； • 6．断距的测量； • 7．断层的描述； • 三、断失翼煤层的寻找 • 概念: • 方法 1．煤、岩层层位对比法；根据巷道已揭露的断层另一盘的煤、
煤矿地质
• 淮南职业技术学院工程二系 • 地质测量教研室
• 李垚 金登刚 柴永兴
2021/8/17
1
第一章 煤层厚度变化
• 煤层厚度变化对煤矿生产的影响： • 1. 影响采掘部署 • 2. 影响计划生产 • 3. 掘进率增高 • 4. 回采率降低
2021/8/17
2
第一节 煤层的观测
• 一、煤层观测的内容 • 1. 煤层结构 • 2. 煤层厚度 • 3. 煤层顶底板 • 4. 煤层煤质 • 5. 煤层含水性 • 6. 煤层产状
岩20层21/层8/17位，结合断层的产状，来判断断层的性质和落差。21
2．根据伴生、派生的小型构造及断层面上特 征；小型构造有：
• ﹙1﹚牵引褶曲； • ﹝2﹞羽状断裂； • 根据牵引褶曲、羽状断裂寻找断失翼煤
层的方法，与地质力学型构造判断主干裂的 运动方的方法相同。
• （3﹞平行小断层； • ﹝4﹞根据断层带和断层面特征； • 3．根据规律推； • 4．作图分析； • 5．生产勘探方法；
2021/8/17
22
2021/8/17
23
第三节 构造预测
• 构造预测有两方面内容：
