矿井地质图件

矿井水文地质观测及图件编制矿井充水通道：天然条件（岩溶陷落柱，断裂带、裂隙，隐伏露头、天窗，地震裂隙），人为条件（顶板冒裂带，底板矿压破坏带、岩溶地面塌陷、封孔质量不佳的钻孔）。

在矿井水文地质工作中，水文地质观测是长期进行的一项重要工作。

通过对气象、地表水体、井、钻孔、泉、井下出水点的观测，逐步积累资料，并对资料定期进行整理和分析研究，侧重解决下列问题：1)研究矿井涌水量、地下水动态与大气降水的关系；2)确定各含水层间及它们与地表水间的水力联系；3)通过动态观测，研究各含水层的透水性和富水性与矿井充水的关系，分析各含水层疏干的可能性；4)分析断层带的导水性及其随采掘活动而产生的变化；5)研究矿井涌水量与采掘面积、开采深度、巷道掘进长度间的关系；6)计算设计延伸水平和新开拓区的涌水量；7)为矿井防治水工程提供数据。

水文地质长期观测工作包括地面水文地质观测和井下水文地质观测两部分。

一、地面水文地质观测1、气象资料的收集和观测。

如果矿区附近设有气象台站，其所处的地形、自然地理等条件基本与气象站地区相似时，则不必自设站，可按时收集矿区附近台站气象观测资料，矿区只建雨量观测站；如果矿区距气象台站较远（大于30km）或地形变化较大，附近台站的资料不能反映矿区的气象特征时，应自设气象观测站。

观测内容包括降水量、蒸发量、气温、湿度等项，其中以降水量最重要。

观测时间和要求，必须与气象台站一致。

2、地表水体观测在矿区范围内及其附近有江河通过时，应在江河出入矿区地段、含水理露头过河地段、断层过河地段、河下采煤处、支流入口处、地表塌陷处、溶洞发育地段，以及严重渗漏地段的上下方设立水文观测站，定期观测水位、流量。

在洪水季节或特大降水之后，应及时增加观测次数，获得洪峰水位和流量，以及河流泛滥时洪水淹没范围和洪水持续时间、河流断流时间等资料。

对矿区的湖泊、池溏、水库、塌陷积水区也要求设立水位观测站，定期观测水位，计量积水量、库容等数据。

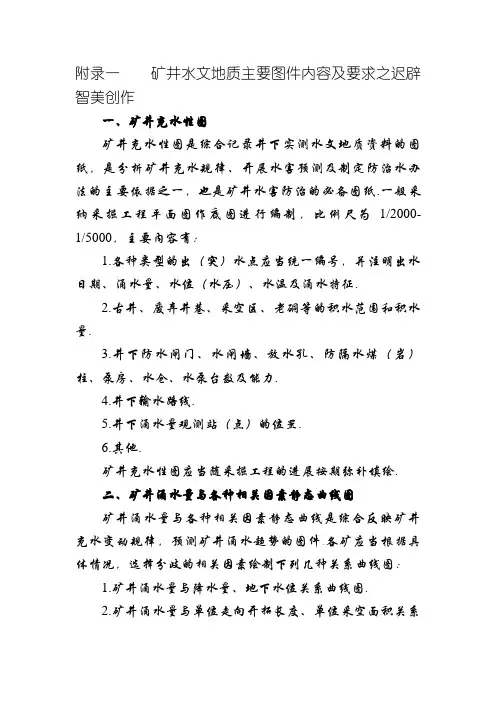

附录一矿井水文地质主要图件内容及要求之迟辟智美创作一、矿井充水性图矿井充水性图是综合记录井下实测水文地质资料的图纸，是分析矿井充水规律、开展水害预测及制定防治水办法的主要依据之一，也是矿井水害防治的必备图纸.一般采纳采掘工程平面图作底图进行编制，比例尺为1/2000-1/5000，主要内容有：1.各种类型的出（突）水点应当统一编号，并注明出水日期、涌水量、水位（水压）、水温及涌水特征.2.古井、废弃井巷、采空区、老硐等的积水范围和积水量.3.井下防水闸门、水闸墙、放水孔、防隔水煤（岩）柱、泵房、水仓、水泵台数及能力.4.井下输水路线.5.井下涌水量观测站（点）的位置.6.其他.矿井充水性图应当随采掘工程的进展按期弥补填绘.二、矿井涌水量与各种相关因素静态曲线图矿井涌水量与各种相关因素静态曲线是综合反映矿井充水变动规律，预测矿井涌水趋势的图件.各矿应当根据具体情况，选择分歧的相关因素绘制下列几种关系曲线图：1.矿井涌水量与降水量、地下水位关系曲线图.2.矿井涌水量与单位走向开拓长度、单位采空面积关系曲线图.3.矿井涌水量与地表水补给量或水位关系曲线图.4.矿井涌水量随开采深度变动曲线图.三、矿井综合水文地质图矿井综合水文地质图是反映矿井水文地质条件的图纸之一，也是进行矿井防治水工作的主要参考依据.综合水文地质图一般在井田地形地质图的基础上编制，比例尺为1/2000-1/10000.主要内容有：1.基岩含水层露头（包括岩溶）及冲积层底部含水层（流砂、砂砾、砂礓层等）的平面分布状况.2.地表水体，水文观测站，井、泉分布位置及陷落柱范围.3.水文地质钻孔及其抽水试验功效.4.基岩等高线（适用于隐伏煤田）.5.已开采井田井下主干巷道、矿井回采范围及井下突水点资料.6.主要含水层等水位（压）线.7.老窑、小煤矿位置及开采范围和涌水情况.8.有条件时，划分水文地质单位，进行水文地质分区.四、矿井综合水文地质柱状图矿井综合水文地质柱状图是反映含水层、隔水层及煤层之间的组合关系和含水层层数、厚度及富水性的图纸.一般采纳相应比例尺随同矿井综合水文地质图一道编制.主要内容有：1.含水层年代地层名称、厚度、岩性、岩溶发育情况.2.各含水层水文地质试验参数.3.含水层的水质类型.五、矿井水文地质剖面图矿井水文地质剖面图主要是反映含水层、隔水层、褶曲、断裂构造等和煤层之间的空间关系.主要内容有：1.含水层岩性、厚度、埋藏深度、岩溶裂隙发育深度.3.水文地质孔、观测孔及其试验参数和观测资料.3.地表水体及其水位.4.主要井巷位置.矿井水文地质剖面图一般以走向、倾向有代表性的地质剖面为基础.六、矿井含水层等水位（压）线图等水位（压）线图主要反映地下水的流场特征.水文地质复杂型和极复杂型的矿井，对主要含水层（组）应当坚持按期绘制等水位（压）线图，以对比分析矿井疏干静态.比例尺为1/2000-1/10000.主要内容有：1.含水层、煤层露头线，主要断层线.2.水文地质孔、观测孔、井、泉的空中标高，孔（井、泉）口标高和地下水位（压）标高.3.河、渠、山塘、水库、塌陷积水区等地表水体观测站的位置、空中标高和同期水面标高.4.矿井井口位置、开拓范围和公路、铁路交通干线.5.地下水等水位（压）线和地下水流向.层底板下隔水层等厚线（当受开采影响的主含水层在可采煤层底板下时）.7.井下涌水、突水点位置及涌水量.七、区域水文地质图区域水文地质图一般在1/10000-1/100000区域地质图的基础上经过区域水文地质调查之后编制.成图的同时，尚需写出编图说明书.矿井水文地质复杂型和极复杂型矿井，应当认真加以编制.主要内容有：1.地表水系、分水岭界线、地貌单位划分.2.主要含水层露头，松散层等厚线.3.地下水天然出露点及人工揭露点.4.岩溶形态及构造破碎带.5.水文地质钻孔及其抽水试验功效.6.地下水等水位线，地下水流向.7.划分地下水补给、径流、排泄区.8.划分分歧水文地质单位，进行水文地质分区.9.附相应比例尺的区域综合水文地质柱状图、区域水文地质剖面图.八、矿区岩溶图岩溶特别发育的矿区，应当根据调查和勘探的实际资料编制矿区岩溶图，为研究岩溶的发育分布规律和矿井岩溶水防治提供参考依据.岩溶图的形式可根据具体情况编制成岩溶分布平面图、岩溶实测剖面图或展开图等.1.岩溶分布平面图可在矿井综合水文地质图的基础上填绘岩溶地貌、汇水封闭洼地、落水洞、地下暗河的进出水口、天窗、地下水的天然出露点及人工出露点、岩溶塌陷区、地表水和地下水的分水岭等.2.岩溶实测剖面图或展开图，根据对溶洞或暗河的实际测绘资料编制.附录二含水层富水性的品级标准按钻孔单位涌水量（q），含水层富水性[注]分为以下4级：1.弱富水性：q≤0.1 L/(s·m)；2.中等富水性：0.1 L/(s·m)＜q≤1.0 L/(s·m)；3.强富水性：1.0 L/(s·m)＜q≤5.0 L/(s·m)；4.极强富水性：q＞5.0 L/(s·m).注：评价含水层的富水性，钻孔单位涌水量以口径91 mm、抽水水位降深10 m为准；若口径、降深与上述不符时，应当进行换算后再比力富水性.换算方法：先根据抽水时涌水量Q和降深S的数据，用最小二乘法或图解法确定Q 曲线，根据Q-S曲线确定降深10 m时抽水孔的涌水f(S)量，再用下面的公式计算孔径为91 mm时的涌水量，最后除以10 m即是单位涌水量.式中Q，91R，91r--孔径为91 mm的钻孔的涌水量、影91响半径和钻孔半径；Q，孔R，r孔--孔径为r的钻孔的涌水量、影响半径和钻孔孔半径.附录三防隔水煤（岩）柱的尺寸要求一、煤层露头防隔水煤(岩)柱的留设煤层露头防隔水煤（岩）柱的留设，按下列公式计算：1.煤层露头无覆盖或被黏土类微透水松散层覆盖时：H f =H k +H b (3-1)2.煤层露头被松散富水性强的含水层覆盖时（图3-1）：H f =H L +H b (3-2)式中 H f --防隔水煤（岩）柱高度，m ；H k --采后垮落带高度，m ；H L --导水裂缝带最年夜高度，m ；H b --呵护层厚度，m ；α--煤层倾角，（°）.根据式(3-1)、式(3-2)计算的值，不得小于20 m.式中H k 、H L 的计算，参照《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》的相关规定.图3-1 煤层露头被松散富水性强含水层覆盖时防隔水煤（岩）柱留设图二、含水或导水断层防隔水煤（岩）柱的留设含水或导水断层防隔水煤（岩）柱的留设（图3-2）可参照下列经验公式计算：P 35.0K pKM L ≥20 m式中 L --煤柱留设的宽度，m ；K --平安系数，一般取2-5；M--煤层厚度或采高，m；p--水头压力，MPa；K p--煤的抗拉强度，MPa.图3-2 含水或导水断层防隔水煤（岩）柱留设图三、煤层与强含水层或导水断层接触防隔水煤（岩）柱的留设煤层与强含水层或导水断层接触，并局部被覆盖时（图3-3），防隔水煤（岩）柱的留设要求如下：图3-3煤层与富水性强的含水层或导水断层接触时防隔水煤（岩）柱留设图1.当含水层顶面高于最高导水裂缝带上限时，防隔水煤（岩）柱可按图3-3a、图3-3b留设.其计算公式为：L=L1+L2+L3=H a cscθ+H L cotθ+H L cotδ (3-3)2.最高导水裂缝带上限高于断层上盘含水层时，防隔水煤（岩）柱按图3-3c留设.其计算公式为：L=L1+L2+L3=H a(sinδ－cosδcotθ)+(H a cosδ+M)(cotθ+cotδ)≥20 m (3-4)式中L--防隔水煤（岩）柱宽度，m；L1，L2，L3--防隔水煤(岩)柱各分段宽度，m；H L--最年夜导水裂缝带高度，m；θ--断层倾角，（°）；δ--岩层塌陷角，（°）；M--断层上盘含水层层面高出下盘煤层底板的高度，m；H a--断层平安防隔水煤（岩）柱的宽度，m.H a值应当根据矿井实际观测资料来确定，即通过总结本矿区在断层附近开采时发生突水和平安开采的地质、水文地质资料，计算其水压（p ）与防隔水煤（岩）柱厚度（M ）的比值（T s =p/M ）,并将各点之值标到以T s =p/M 为横轴，以埋藏深度Ｈ０为纵轴的坐标纸上，找出T s 值的平安临界线（图3-4）.H a 值也可以按下列公式计算：式中 p --防隔水煤（岩）柱所接受的静水压力，MPa ；T s --临界突水系数，MPa ／m ；10--呵护带厚度，一般取10 m.图3-4 T s 和Ｈ０关系曲线图本矿区如无实际突水系数，可参考其他矿区资料，但选用时应当综合考虑隔水层的岩性、物理力学性质、巷道跨度或工作面的空顶距、采煤方法和顶板控制方法等一系列因素.四、煤层位于含水层上方且断层导水时防隔水煤(岩)柱的留设在煤层位于含水层上方且断层导水的情况下（图3-5），防隔水煤（岩）柱的留设应当考虑2个方向上的压力：一是煤层底部隔水层能否接受下部含水层水的压力；二是断层水在顺煤层方向上的压力.图3-5煤层位于含水层上方且断层导水时防隔水煤(岩)柱留设图当考虑底部压力时，应当使煤层底板到断层面之间的最小距离（垂距），年夜于平安煤柱的高度（H a ）的计算值，其实不得小于20 m.其计算公式为αsin aH L =≥20 m式中α--断层倾角，（°）；其余参数同前.当考虑断层水在顺煤层方向上的压力时，按附录三之二计算煤柱宽度.根据以上两种方法计算的结果，取用较年夜的数字，但仍不得小于20 m.如果断层不导水（图3-6），防隔水煤（岩）柱的留设尺寸，应当保证含水层顶面与断层面交点至煤层底板间的最小距离，在垂直于断层走向的剖面上年夜于平安煤柱的高度（H a）时即可,但不得小于20 m.图3-6煤层位于含水层上方且断层不导水时防隔水煤(岩)柱留设图五、水淹区或老窑积水区下采掘时防隔水煤（岩）柱的留设1.巷道在水淹区下或老窑积水区下掘进时，巷道与水体之间的最小距离，不得小于巷道高度的10倍.2.在水淹区下或老窑积水区下同一煤层中进行开采时，若水淹区或老窑积水区的界线已基本查明，防隔水煤（岩）柱的尺寸应当按附录三之二的规定留设.3.在水淹区下或老窑积水区下的煤层中进行回采时，防隔水煤（岩）柱的尺寸，不得小于导水裂缝带最年夜高度与呵护带高度之和.六、呵护地表水体防隔水煤（岩）柱的留设呵护地表水体防隔水煤（岩）柱的留设，可参照《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》执行.七、呵护通水钻孔防隔水煤（岩）柱的留设根据钻孔测斜资料换算钻孔见煤点坐标，按附录三之二的法子留设防隔水煤(岩)柱，如无测斜资料，应当考虑钻孔可能偏斜的误差.八、相邻矿（井）人为鸿沟防隔水煤（岩）柱的留设1.水文地质简单型到中等型的矿井，可采纳垂直法留设，但总宽度不得小于40 m.2.水文地质复杂型到极复杂型的矿井，应当根据煤层赋存条件、地质构造、静水压力、开采上覆岩层移动角、导水裂缝带高度等因素确定.1）多煤层开采，当上、下两层煤的层间距小于下层煤开采后的导水裂缝带高度时，下层煤的鸿沟防隔水煤（岩）柱，应当根据最上一层煤的岩层移动角和煤层间距向下推算（见图3-7a ）.2）当上、下两层煤之间的垂距年夜于下煤层开采后的导水裂缝带高度时，上、下煤层的防隔水煤（岩）柱，可分别留设（见图3-7b ）.H L —导水裂缝带上限;Ｈ１、Ｈ２、Ｈ3—各煤层底板以上的静水位高度；γ—上山岩层移动角;β—下山岩层移动角;Ｌy 、Ｌ１y 、Ｌ２y —导水裂缝带上限岩柱宽度;Ｌ１—上层煤防水煤柱宽度;Ｌ2,Ｌ3—下层煤防水煤柱宽度图3-7多煤层地域鸿沟防隔水煤（岩）柱留设图 导水裂缝带上限岩柱宽度Ｌy 的计算，可采纳下列公式：s L y 110T H H L ⨯-=≥20 m式中 L y --导水裂缝带上限岩柱宽度,m; H --煤层底板以上的静水位高度，m; H L --导水裂缝带最年夜值，m ；T s --水压与岩柱宽度的比值，可取１.九、以断层为界的井田防隔水煤（岩）柱的留设 以断层为界的井田，其鸿沟防隔水煤（岩）柱可参照断层煤柱留设，但应当考虑井田另一侧煤层的情况，以不破坏另一侧所留煤（岩）柱为原则（除参照断层煤柱的留设外，尚可参考图3-8所示的例图）.L-煤柱宽度；L s ,L x -上、下煤层的煤柱宽度；L y -导水裂缝带上限岩柱宽度；H a 、H as 、H ax -平安防水岩柱厚度；H L -导水裂缝带上限；p —底板隔水层接受的水头压力图3-8以断层分界的井田防隔水煤（岩）柱留设图 附录四 平安隔水层厚度和突水系数计算公式一、平安隔水层厚度计算公式pp 224)8(K L p K L L t γγ-+=(4-1)式中 t --平安隔水层厚度，m ；L --巷道底板宽度，m ；γ--底板隔水层的平均重度， MN/m 3； K p --底板隔水层的平均抗拉强度，MPa ； p --底板隔水层接受的水头压力，MPa.二、突水系数计算公式Mp T =(4-2)式中 Ｔ--突水系数，MPa/m ；p --底板隔水层接受的水压，MPa ； M --底板隔水层厚度，m.式（4-1）主要适用于掘进工作面，式（4-2）适用于回采和掘进工作面.按式（4-1）计算，如底板隔水层实际厚度小于计算值时，就是不服安的.按式（4-2）计算，就全国实际资料看，底板受构造破坏块段突水系数一般不年夜于0.06 MPa/m ，正常块段不年夜于0.1 MPa/m. 附录五 平安水头压力值计算公式一、 掘进巷道底板隔水层t Lt K p γ+=22p 2(5-1)式中 p ——底板隔水层能够接受的平安水压，MPa ；t ——隔水层厚度，m ； L ——巷道宽度，m ；γ——底板隔水层的平均重度，MN/m 3； K p ——底板隔水层的平均抗拉强度，MPa. 二、采煤工作面M T p s =(5-2)式中 M --底板隔水层厚度，m ；p --平安水压，MPa ； T s --临界突水系数，MPa/m .T s 值应当根据本区资料确定，一般情况下，在具有构造破坏的地段按0.06 MPa/m 计算，隔水层完整无断裂构造破坏地段按0.1 MPa/m 计算.附录六 采掘工作面水害分析预报表和预测图模式一、采掘工作面水害分析预报表附表6-1 采掘工作面水害分析预测表年月日老空水、断裂构造水、陷落柱水、钻孔水、顶板水、底板水等.二、水害预测图在矿井采掘工程图（月报图）上，按预报表上的项目，在可能发生水害的部位，用红颜色标上水害类型符号.符号图例如图6-1所示.图6-1 矿井采掘工作面水害预测图例。

附录一矿井水文地质主要图件内容及要求一、矿井充水性图矿井充水性图是综合记录井下实测水文地质资料的图纸，是分析矿井充水规律、开展水害预测及制定防治水措施的主要依据之一，也是矿井水害防治的必备图纸。

一般采用采掘工程平面图作底图进行编制，比例尺为1/2000-1/5000，主要内容有：1.各种类型的出（突）水点应当统一编号，并注明出水日期、涌水量、水位（水压）、水温及涌水特征。

2.古井、废弃井巷、采空区、老硐等的积水范围和积水量。

3.井下防水闸门、水闸墙、放水孔、防隔水煤（岩）柱、泵房、水仓、水泵台数及能力。

4.井下输水路线。

5.井下涌水量观测站（点）的位置。

6.其他。

矿井充水性图应当随采掘工程的进展定期补充填绘。

二、矿井涌水量与各种相关因素动态曲线图矿井涌水量与各种相关因素动态曲线是综合反映矿井充水变化规律，预测矿井涌水趋势的图件。

各矿应当根据具体情况，选择不同的相关因素绘制下列几种关系曲线图：1.矿井涌水量与降水量、地下水位关系曲线图。

2.矿井涌水量与单位走向开拓长度、单位采空面积关系曲线图。

3.矿井涌水量与地表水补给量或水位关系曲线图。

4.矿井涌水量随开采深度变化曲线图。

三、矿井综合水文地质图矿井综合水文地质图是反映矿井水文地质条件的图纸之一，也是进行矿井防治水工作的主要参考依据。

综合水文地质图一般在井田地形地质图的基础上编制，比例尺为1/2000-1/10000。

主要内容有：1.基岩含水层露头（包括岩溶）及冲积层底部含水层（流砂、砂砾、砂礓层等）的平面分布状况。

2.地表水体，水文观测站，井、泉分布位置及陷落柱范围。

3.水文地质钻孔及其抽水试验成果。

4.基岩等高线（适用于隐伏煤田）。

5.已开采井田井下主干巷道、矿井回采范围及井下突水点资料。

6.主要含水层等水位（压）线。

7.老窑、小煤矿位置及开采范围和涌水情况。

8.有条件时，划分水文地质单元，进行水文地质分区。

四、矿井综合水文地质柱状图矿井综合水文地质柱状图是反映含水层、隔水层及煤层之间的组合关系和含水层层数、厚度及富水性的图纸。

附录一矿井水文地质主要图件内容及要求一、矿井充水性图矿井充水性图是综合记录井下实测水文地质资料的图纸,是分析矿井充水规律、开展水害预测及制定防治水措施的主要依据之一，也是矿井水害防治的必备图纸。

一般采用采掘工程平面图作底图进行编制，比例尺为１/20０0-1/5000，主要内容有:1．各种类型的出（突)水点应当统一编号,并注明出水日期、涌水量、水位(水压)、水温及涌水特征。

2.古井、废弃井巷、采空区、老硐等的积水范围和积水量。

3.井下防水闸门、水闸墙、放水孔、防隔水煤（岩)柱、泵房、水仓、水泵台数及能力。

4.井下输水路线。

5.井下涌水量观测站（点)的位置。

6.其他。

矿井充水性图应当随采掘工程的进展定期补充填绘。

二、矿井涌水量与各种相关因素动态曲线图矿井涌水量与各种相关因素动态曲线是综合反映矿井充水变化规律,预测矿井涌水趋势的图件。

各矿应当根据具体情况,选择不同的相关因素绘制下列几种关系曲线图：1.矿井涌水量与降水量、地下水位关系曲线图。

2.矿井涌水量与单位走向开拓长度、单位采空面积关系曲线图。

3.矿井涌水量与地表水补给量或水位关系曲线图。

4．矿井涌水量随开采深度变化曲线图。

三、矿井综合水文地质图矿井综合水文地质图是反映矿井水文地质条件的图纸之一,也是进行矿井防治水工作的主要参考依据。

综合水文地质图一般在井田地形地质图的基础上编制，比例尺为 1/２0００-1/１0０００。

主要内容有:1．基岩含水层露头（包括岩溶)及冲积层底部含水层(流砂、砂砾、砂礓层等）的平面分布状况。

２.地表水体,水文观测站，井、泉分布位置及陷落柱范围。

3．水文地质钻孔及其抽水试验成果。

4.基岩等高线（适用于隐伏煤田)。

5.已开采井田井下主干巷道、矿井回采范围及井下突水点资料。

6.主要含水层等水位(压)线。

７．老窑、小煤矿位置及开采范围和涌水情况。

8.有条件时，划分水文地质单元,进行水文地质分区。

四、矿井综合水文地质柱状图矿井综合水文地质柱状图是反映含水层、隔水层及煤层之间的组合关系和含水层层数、厚度及富水性的图纸。

煤矿地质图是根据煤田地质勘查或煤矿建设井巷工程地质编录，或煤矿生产勘查和各种专门勘查工程所获取的大量的原始地质资料，经过分析研究、综合整理、科学推断按规范要求编制而成的各种综合地质图件。

这些综合地质图件，统称为煤矿地质图。

煤矿地质图件主要有：井田地形地质图、钻孔柱状图、综合柱状图、煤岩层对比图、垂直地质剖面图、水平地质切面图、煤层底板等高线图和煤层立体投影图等。

任务一井田地形地质图一、概述井田地形地质图是以地形图为底图，根据各种勘查手段和勘查工程所获取的地质资料，经过调查分析、研究后编制而成的图件。

地形地质图是各个勘查阶段地质报告中的一份主要图件，也是矿产资源勘查、矿井开发设计及煤矿生产中最基本的综合图件。

它主要反应井田范围内地形、地物、地层、地质构造，煤层和标志层、岩浆岩，其他有益矿产的分布以及勘查工程的布置情况。

一般地形地质图的比例为1：10000或1：5000，在地质构造复杂的小型井田可采用1：2000的比例。

井田地形地质图图示的主要内容有：（1）地形等高线、地貌特征、地面建筑物和构筑物。

（2）河流、湖泊、水库等水域。

（3）铁路、公路、桥梁、车站等交通路线。

（4）控制点、经纬线坐标、指北针等。

（5）钻孔、探槽、探井、勘查线等地质构造要素。

（6）废弃井巷、小窑等编号及其标高。

（7）地层分界线（系、统、组）和主要标志层界限及代号。

（8）地层产状、断层线、褶曲轴、岩浆岩分布范围等地质构造要素。

（9）煤层及其他有益矿产的露头线、风氧化带界限。

（10）生产矿井的井口位置、标高、井田边界及采掘范围、滑坡范围、地表塌陷范围。

（11）图例、标题栏及其他注记内容等。

井田地形地质图是矿井设计、煤矿建设和生产管理的基本图件之一。

设计阶。

【煤矿地质学及贸易术语练习题及参考答案】解理：指结晶矿物在受外力打击后，沿一定的方向规则地裂开，形成光滑平面的性质。

片理：指板状矿物、片状矿物和柱状矿物在定向压力作用下发生平行排列而形成的构造。

层理：是沉积物在沉积过程中在层内形成的构造，主要由沉积物的成分、结构、颜色等在垂向上的变化而显示出来。

是沉积岩最重要的沉积构造类型。

节理：断裂两侧的岩层或岩体沿破裂面断开，但没有发生明显的相对位移的断裂构造称节理构造。

化石——保存在地层中的古生物遗体和遗迹。

矿物——地质作用形成的、具有较稳定的化学成分和一定的物理化学性质的单质和化合物，一般为固体。

沉积岩——在地表条件下、由先成的岩石经风化作用、搬运作用、沉积作用和成岩作用形成的岩石。

瓦斯——煤矿生产过程中由煤层及其围岩释放出来的一种多成分的混合气体，一般以甲烷为主，其次为氮气和二氧化碳。

储量——储量是煤田内蕴藏的具有一定工业价值和一定研究程度的煤炭资源数量；岩浆——在地下深处形成的、高温、粘稠的、以硅酸盐物质为主要成分的熔融物质，可含有一定量的挥发性组分和金属硫化物物质。

陷落柱——是由于煤层下伏碳酸盐岩等可溶性岩层经地下水强烈溶蚀而形成空洞，从而引起上覆岩层失稳，向溶蚀空间冒落、塌陷，形成的筒状或似锥状柱体，内部充填塌陷形成的角砾状岩石碎块，俗称无炭柱。

构造运动——造成地壳岩层位移、变形的内力地质作用。

1.摩氏硬度计：十种矿物作为相对硬度的是个级别，从1级到10级为：滑石，石膏，方解石，萤石，磷灰石，正长石，石英，黄玉，刚玉，金刚石2.解理与端口：解理：外力打击下，总是沿一定方向裂开成光滑平面的性质。

端口：外力打击下，在任意方向产生不平整端面的性质。

3，含水层－能透水且含有地下水的岩层。

隔水层－透水性能差，对地下水运动、渗透起阻隔作用的岩层。

4，组合带：指所含化石的内容在整体上构成与相邻地层不同的自然组合的地层体。

正断层：上盘下降、下盘上升的断层。

承压水是充满两个隔水层之间的含水层中的地下水震中：震源在地表的投影点。

煤矿地质学考试(kǎoshì)总结煤矿地质学考试(kǎoshì)总结一．名词解释1.地质作用：所有由地球的自然(zìrán)动力使地壳、岩石圈甚至整个地球的物质组成、内部构造和地表形态变化的作用，总称为地质作用。

2.地质构造：是指地壳中的岩层地壳运动的作用(zuòyòng)发生变形与变位而遗留下来的形态。

3.解理：在力的作用下，矿物晶体按一定方向破裂并产生光滑平面的性质4.煤炭资源／储量(chǔ liànɡ)：储量是资源量的一局部，来源于资源量，没有资源量就没有储量。

5.矿井充水：指矿井开采时，矿区范围内及其附近的各种来源水，通过各种方式流入矿井的现象。

6.矿物：由各种地质作用形成的天然单质或化合物7.克拉克值：元素在地壳中的平均质量分数8.希尔特定律：在地层大致水平的条件下，没百米煤的挥发分降低约2.3%，即煤层的变质程度随埋藏深度的增加。

9.瓦斯梯度：在瓦斯风化带以下,深度每增加一单位时，相对甲烷涌出量增加的量10.古生物：一般将更新世及以前的生物统称为古生物。

二.填空1.矿井地质图件三大图：矿井地质剖面图、矿井地质水平切面图、煤层底板等高线图。

2地球内、外部圈层的划分：地核、地幔、地壳3地质年代表：奥陶〔O〕志留〔S〕白恶〔K〕4腐植煤的宏观煤岩成分：镜煤、亮煤、暗煤、丝炭。

5矿井三量：开拓煤量、准备煤量、回采煤量6岩层产状三要素：走向、倾向、倾角7老窑积水特点：突发性、呈酸性状态、破坏性强8煤炭地质勘查的程序划分阶段：预查、普查、详查、勘探9地下水的分类有哪些：1按地下水埋藏条件分类10地质作用分类：内力地质作用、外力地质作用11煤炭资源／储量分类及含义可行性评价程度〔概略研究、预可行性研究、可行性研究〕经济意义〔经济的、边际经济的、次边际经济的、内蕴经济的〕地质可靠程度〔探明的、控制的、推断的、预测的〕12矿物的摩氏硬度计有哪十种标准矿物：滑石、石膏、方解石、萤石、磷灰石、正长石、石英、黄玉、刚玉、金刚石三.简答1煤层厚度变化控制因素有哪些：1泥炭沼泽基底不平对煤层厚度的影响2沉积环境对煤层厚度的影响3后期构造变动对煤层厚度的影响4岩浆侵入对煤层厚度的影响5喀斯特陷落柱对煤层厚度的影响2地质历史上的三个重要的成煤期一.石炭-二叠，成煤植物为孢子植物，成煤煤质好二.侏罗-白垩，成煤植物为裸子植物，其中早-中侏罗成煤规模大三.新生代第三纪，成煤植物为被子植物4工作面回采地质说明书的编制包括哪些内容：主要包括文字说明和图件两局部。

附录一矿井水文地质主要图件内容及要求一、矿井充水性图矿井充水性图是综合记录井下实测水文地质资料的图纸，是分析矿井充水规律、开展水害预测及制定防治水措施的主要依据之一，也是矿井水害防治的必备图纸。

一般采用采掘工程平面图作底图进行编制，比例尺为1/2000-1/5000，主要内容有：1.各种类型的出（突）水点应当统一编号，并注明出水日期、涌水量、水位（水压）、水温及涌水特征。

2.古井、废弃井巷、采空区、老硐等的积水范围和积水量。

3.井下防水闸门、水闸墙、放水孔、防隔水煤（岩）柱、泵房、水仓、水泵台数及能力。

4.井下输水路线。

5.井下涌水量观测站（点）的位置。

6.其他。

矿井充水性图应当随采掘工程的进展定期补充填绘。

二、矿井涌水量与各种相关因素动态曲线图矿井涌水量与各种相关因素动态曲线是综合反映矿井充水变化规律，预测矿井涌水趋势的图件。

各矿应当根据具体情况，选择不同的相关因素绘制下列几种关系曲线图：1.矿井涌水量与降水量、地下水位关系曲线图。

2.矿井涌水量与单位走向开拓长度、单位采空面积关系曲线图。

3.矿井涌水量与地表水补给量或水位关系曲线图。

4.矿井涌水量随开采深度变化曲线图。

三、矿井综合水文地质图矿井综合水文地质图是反映矿井水文地质条件的图纸之一，也是进行矿井防治水工作的主要参考依据。

综合水文地质图一般在井田地形地质图的基础上编制，比例尺为1/2000-1/10000。

主要内容有：1.基岩含水层露头（包括岩溶）及冲积层底部含水层（流砂、砂砾、砂礓层等）的平面分布状况。

2.地表水体，水文观测站，井、泉分布位置及陷落柱范围。

3.水文地质钻孔及其抽水试验成果。

4.基岩等高线（适用于隐伏煤田）。

5.已开采井田井下主干巷道、矿井回采范围及井下突水点资料。

6.主要含水层等水位（压）线。

7.老窑、小煤矿位置及开采范围和涌水情况。

8.有条件时，划分水文地质单元，进行水文地质分区。

四、矿井综合水文地质柱状图矿井综合水文地质柱状图是反映含水层、隔水层及煤层之间的组合关系和含水层层数、厚度及富水性的图纸。

ICS ：01.080.30；07.040；73-010 D04备案号：A Q矿井瓦斯地质图 编制方法Coal mine gas-geology map —Drawings method（送审稿）国家安全生产监督管理总局 发布目次前言 (I)引言.............................................................................................................................................................. I I1 范围 (1)2 规范性引用文件 (1)3 术语及定义、符号 (1)3.1术语及定义 (1)3.2 符号 (2)4 编图要求 (2)4.1 地质内容要求 (2)4.2 瓦斯内容要求 (2)5 编图方法 (3)5.1 资料收集与整理 (3)5.2 煤层瓦斯含量、煤层瓦斯压力预测 (3)5.3 瓦斯涌出量预测 (3)5.4 煤与瓦斯区域突出危险性预测 (4)5.5 矿井瓦斯（煤层气）资源评价 (4)5.6 矿井瓦斯地质图编绘 (4)6 编制说明书 (5)附录 A （规范性附录）矿井瓦斯地质图资料统计表 (6)附录 B （规范性附录）煤矿瓦斯地质图图例 (12)附录 C （资料性附录）矿井瓦斯地质图编制说明书编写提纲 (15)前言本标准的附录A和附录B为规范性附录，附录C为资料性附录。

本标准由国家安全生产监督管理总局提出。

本标准由全国安全生产标准化技术委员会煤矿安全分技术委员会归口。

本标准由河南理工大学负责起草，淮南矿业集团公司、郑州煤炭工业（集团）有限责任公司、平顶山煤业集团、开滦矿业集团参加起草。

本标准主要起草人：张子敏、张玉贵、魏国营、闫江伟、贾天让、刘勇本标准为首次发布。

引言矿井瓦斯地质图是煤矿安全生产的重要图件，用以汇集瓦斯地质信息，揭示瓦斯地质规律，进行瓦斯涌出量、煤与瓦斯突出危险性、瓦斯含量预测和瓦斯（煤层气）资源量评价。

瓦斯地质图编制要求矿井瓦斯地质图是揭示瓦斯地质规律，表达瓦斯压力、瓦斯含量、煤与瓦斯突出危险性、瓦斯涌出量预测，反映瓦斯、地质和采掘工程信息的综合性图件。

为规范瓦斯地质图内容，特要求如下：一、编图内容1、地质内容煤层底板等高线，顶板泥岩厚度等值线，煤层上覆基岩厚度等值线，井田地质勘探钻孔，煤层露头，向斜，背斜，断层，陷落柱，火成岩分布，煤层厚度，煤层厚度等值线。

2、瓦斯内容（1）瓦斯涌出量点：掘进工作面绝对瓦斯涌出量点，回采工作面绝对瓦斯涌出量和相对瓦斯涌出量点；（2）瓦斯涌出量等值线：绘制绝对瓦斯涌出量实测等值线与预测等值线；（3）瓦斯涌出量区划；（4）瓦斯含量点和瓦斯含量等值线（包括实测线和预测线）；（5）瓦斯突出危险性预测参数：瓦斯压力P、瓦斯放散初速度ΔP，煤的坚固性系数f值，瓦斯突出危险性综合指标K值，钻屑瓦斯解吸指标Δh2，钻孔最大瓦斯涌出初速度qmax、钻孔最大钻屑量smax等；（6）瓦斯突出危险区界线；（7）瓦斯压力点，瓦斯压力等值线（包括实测线和预测线）；（8）煤与瓦斯突出动力现象点[包括瓦斯突出强度（突出煤量、涌出瓦斯量），突出时间（年、月、日）、标高、埋深等] ；（9）煤层瓦斯风化带。

二、绘制要求1、矿井瓦斯地质图采用采掘工程平面图作底图进行编制，比例尺选取1：2000或1：5000。

2、矿井瓦斯地质图以瓦斯和地质内容为主体，为突出表现瓦斯分布和影响瓦斯分布的地质因素等主体内容，可对采掘工程平面图的内容进行简化，主要内容见下表。

矿井瓦斯地质图底图编绘主要内容3、煤层底板等高线等高距，对应比例尺1：2000、1：5000选取20m、50m，在褶皱、断层影响部位及近水平煤层，可增大或减小等高线间距。

4、绝对瓦斯涌出量等值线等值距可选择5m3/min、 10m3/min等；5、瓦斯含量等值线，按瓦斯含量等值距2m3/t绘制。

煤层瓦斯含量超过8m3/t，应绘制8m3/t煤层瓦斯含量等值线（宝雨山公司所属矿井煤层瓦斯含量超过６m3/t，应绘制６m3/t煤层瓦斯含量等值线）；6、瓦斯压力等值线，按瓦斯压力等值距0.2MPa绘制。
