煤矿常见地质构造ppt课件
最新版整理ppt
50
倾斜岩层：与水平面有一定交角的岩层（50﹤倾角﹤850）。 形成原因： A.原始沉积地形影响； B.地壳构造运动影响。
最新版整理ppt
51
谢谢大家！ 祝大家愉快！
最新版整理ppt
52
• 1、破坏可采煤层，减少煤炭储量。 由于陷落柱本身及周围不能开采的煤层，使
煤炭储量减少。 • 2、影响正规开采
由于陷落柱破坏，无法布置正常回采工作面， 限制采掘机械的有效使用。
最新版整理ppt
38
• 3、影响采掘施工
由于存在陷落柱，必然增加巷道掘进率，增 加岩巷工作量，增加支护难度。
陷落柱还使开采条件复杂化，降低回采率， 特别是对机械化采煤不利。
最新版整理ppt
48
褶曲形态
最新版整理ppt
49
水平岩层
1.水平岩层：基本保持水平状态的沉积岩层（倾角﹤50 ） 。 2.水平岩层特征： A.地质界线与地形等高线平行或重合； B.老岩层在下，出露在地形低处；新岩层在上，分布在高处； C.岩层厚度是其顶、底面的标高差； D.岩层出露宽度取决于岩层厚度和地面坡度。
• 1、陷落柱的形态特征：指的是陷落柱的三度空间 形状。主要包括：
• （1）平面形态：一般呈椭圆形，也可呈圆形、长 条形和不规则形等。
最新版整理ppt
31
陷落柱的特征
最新版整理ppt
32
陷落柱的特征
• 2、陷落柱的井下特征 • （a）柱面特征：柱面即陷落柱与周边正常
岩层的接触面。有三种：第一种，柱面多 呈直立的平面；第二种，锯齿状柱面；第 三种，滑坡状柱面。
最新版整理ppt
16
（一）掘进工作面通过正断层措施
煤矿地质 第十章 主要地质图件
C3
C3 Q C2 C1 S1 Q S1
30
300
C3
15
50 300 45 250
40
3 00
35
C2
C1 300 12 55
C3
25
250 30 0
P1
C2
中石炭统灰岩 下石炭统细砂岩 （厚度250m） 下志留统板岩 上奥陶统灰岩
40
青岩顶
40 0 35 0
51
C2
70 75
C2
3 00
S1 65 O3
第十章：煤矿主要地质图
二、水平切面图的编制方法 （一）利用地质剖面图编制 1.确定图件比例尺 2.准备平面底图 3、确定编图水平高程 4、投绘地质点 5、对比连线
第十章：煤矿主要地质图
第十章：煤矿主要地质图
褶曲转折端的绘制
第十章：煤矿主要地质图
（二）根据井巷实际资料编制 1、准备底图及编图资料 2、填绘地质资料 三、各种地质现象在水平切面图上的表现 1、单斜构造 2、褶曲 3、断层
（五）根据地形地质图编制剖面图
第十章：煤矿主要地质图
第十章：煤矿主要地质图
三、各种地质现象在地质剖面图上的表现
1、单斜岩层
2、褶曲
3、断层
第十章：煤矿主要地质图
第三节：水平切面图 一、概念、内容及作用 1、概念 反映某一水平地质情况和井巷工程的图件，称之 为水平切面图。在煤矿生产中。水平切面图是沿某一 开采水平进行编制的。
第十章：煤矿主要地质图
二、地形地质图的编制方法
（一）地形地质图的填绘 1、先选典型的剖面进行研究 2、根据比例尺的要求按一定间距、路线和观测点进行观 察研究。将所有地质界线填到图上。
煤矿常用地质图件
2.绘制水平标高线
• 按照图旳百分比尺，绘出现互平行、 等间距旳水平线，每条水平线旳两侧 均注明标高值。
• 一般1：2023，每50m一条；1：5000， 每100m一条，假如矿井旳开采水平不 是整倍数旳标高线，还要内插出各个 不同水平旳开采水平标高线。水平标 高线旳数量由剖面深度决定。
3.选定基准线
• 岩层倾向与地形坡 向相反时，地层界 线旳弯曲方向(“V” 字形弯曲尖端)和地 形等高线旳弯曲方 向相同，但地层界 线旳弯曲程度比地 形等高线旳弯曲度 小。 “V”字形露 头形态。如右图。
倾斜岩层在地形地质图上旳旳体现（二）
• 岩层倾向与地形坡向相同，而且倾角不小于坡 角时，地层分界线旳弯曲方向与地形等高线旳 弯曲方向相反。 “V”字形露头形态如下图。
图10-22.1 辅助剖面图
B4 二石门
-87 -100
图1-0-122.11 辅0助剖面图 -125
8．连接地质界线 将多种实际资料投绘到剖面图上后，将 剖面图上旳同一煤层、同一地层分界线、 断层，按分析旳构造形态进行连线。即 得到地质剖面图。 9、加工整顿 根据有关要求，对图件进行清绘、着色， 加工。去掉不必要旳标识。最终成图。
多种地质现象在地形地质图上旳体现
• 水平岩层在地形地质图上旳旳体现
• 水平岩层或水平地质界面旳出露界线是水平面与地表面 旳交线。水平岩层旳露头形态与地形等高线一致或重叠。 地势高处，出露新地层，地势低洼处出露老地层。
直立岩层在地形地质图上旳旳体现
• 直立岩层旳岩层面或 地质界线与地面旳交 线位于同一种铅直面 上，露头各点旳连线 旳水平投影都落在一 条直线上，所以不论 地形平坦还是起伏， 直立岩层旳地质界线 在地质图上是一条切 割等高线旳直线。
煤矿地质学作图与分析
地形地质图
——倾斜岩层地形地质图 倾斜岩层地形地质图
倾斜岩层求地层产状与厚度 岩层地表露头宽度 编制倾斜岩层图切地质剖面图 ——步骤和方法与水平岩层相近 步骤和方法与水平岩层相近 编制倾斜岩层图切地质剖面注意事项： 编制倾斜岩层图切地质剖面注意事项： 应尽可能切过图面上的所有岩层和 垂直岩层走向——倾向剖面； 倾向剖面； 垂直岩层走向 倾向剖面 所选择的纵、横比例尺必须一致； 所选择的纵、横比例尺必须一致； 注意真倾角、视倾角的关系； 注意真倾角、视倾角的关系； A tgα=tgβ×cosω ×
色谱： 绿色 绿色； 蓝色 蓝色； 紫色 紫色； 橙色 橙色； 灰色 灰色； 棕色 棕色； 灰绿色 灰绿色； 橄榄色 紫红色 橄榄色； 色谱：K绿色；J蓝色；T紫色；P橙色；C灰色；D棕色；S灰绿色；O橄榄色；-紫红色
（2）用图解法求石炭系 的产状和厚度 ）用图解法求石炭系C的产状和厚度 3. 在图上自选垂直地层走向的图切地质剖面线 在图上自选垂直地层走向的图切地质剖面线A-A’，绘制 ， 图切地质剖面图（尽可能切过区内所有地层） 图切地质剖面图（尽可能切过区内所有地层）
回顾
倾斜岩层出露线在地形图上的表现——V字形法则 V 倾斜岩层出露线在地形图上的表现
相同相同： ③相同相同：当岩层倾向与地面坡向相同且岩层倾角小于地面坡 角时，岩层界线与地形等高线的弯曲方向也是相同的。 角时，岩层界线与地形等高线的弯曲方向也是相同的。
在河谷处，岩层界线的“ 字形尖端指向河谷上游 而在山脊处， 字形尖端指向河谷上游； 在河谷处，岩层界线的“V”字形尖端指向河谷上游；而在山脊处，岩层 界线的“ 字形尖端则指向山脊的下坡 字形尖端则指向山脊的下坡。 界线的“V”字形尖端则指向山脊的下坡。
回顾
井田地形地质图
煤矿地质图是根据煤田地质勘查或煤矿建设井巷工程地质编录，或煤矿生产勘查和各种专门勘查工程所获取的大量的原始地质资料，经过分析研究、综合整理、科学推断按规范要求编制而成的各种综合地质图件。
这些综合地质图件，统称为煤矿地质图。
煤矿地质图件主要有：井田地形地质图、钻孔柱状图、综合柱状图、煤岩层对比图、垂直地质剖面图、水平地质切面图、煤层底板等高线图和煤层立体投影图等。
任务一井田地形地质图一、概述井田地形地质图是以地形图为底图，根据各种勘查手段和勘查工程所获取的地质资料，经过调查分析、研究后编制而成的图件。
地形地质图是各个勘查阶段地质报告中的一份主要图件，也是矿产资源勘查、矿井开发设计及煤矿生产中最基本的综合图件。
它主要反应井田范围内地形、地物、地层、地质构造，煤层和标志层、岩浆岩，其他有益矿产的分布以及勘查工程的布置情况。
一般地形地质图的比例为1：10000或1：5000，在地质构造复杂的小型井田可采用1：2000的比例。
井田地形地质图图示的主要内容有：（1）地形等高线、地貌特征、地面建筑物和构筑物。
（2）河流、湖泊、水库等水域。
（3）铁路、公路、桥梁、车站等交通路线。
（4）控制点、经纬线坐标、指北针等。
（5）钻孔、探槽、探井、勘查线等地质构造要素。
（6）废弃井巷、小窑等编号及其标高。
（7）地层分界线（系、统、组）和主要标志层界限及代号。
（8）地层产状、断层线、褶曲轴、岩浆岩分布范围等地质构造要素。
（9）煤层及其他有益矿产的露头线、风氧化带界限。
（10）生产矿井的井口位置、标高、井田边界及采掘范围、滑坡范围、地表塌陷范围。
（11）图例、标题栏及其他注记内容等。
井田地形地质图是矿井设计、煤矿建设和生产管理的基本图件之一。
设计阶。
中国煤矿瓦斯地质图编制(PPT 54页)
1 天山中段北麓高突瓦斯
区
(1)区域地质构造挤压隆起控制 2 天山中段南麓高突瓦斯
型
区
3 柴北祁连河西走廊高突
区
(2)区域地质构造挤压拗陷控制 4 黔西滇东川南高突瓦斯
型
区
(3)大型逆冲推覆构造控制型
5 湘赣高突瓦斯区 6 淮北逆冲推覆高突区
7 华北板块北缘高突瓦斯
区
24
3、依据瓦斯赋存区域地质构造控制规律10种类 型，划分了中（煤层气）分布特征总表
矿井 总对数
突出矿 井对数
高瓦斯矿 井对数
煤与瓦斯突出 总次数
最大突出强度
最小始突深度
最大瓦斯压力
最大瓦斯含量
2000m以浅 煤层气资源量
10943
1044
2200
16741
12780t/次 天府矿区 三汇一矿
30m 涟邵煤田 团结煤矿
13.9MPa 天府矿区 磨心坡矿
逆 褶挤
断 层
皱压 构部 造位
及
拉张裂 陷构造
正张 断扭 层构
造
挤压 构造
张扭 构造
逆小 构 瓦 断褶 造 斯 层皱 煤 面
瓦斯富集区 瓦斯突出危险区
图3 瓦斯赋存地质构造逐级控制规律路线图
1.4 瓦斯赋存地质构造逐级控制机理
只有运用区域地质构造演化理论和瓦 斯赋存地质构造逐级控制理论才能厘清不 同级别的挤压剪切构造和拉张裂陷构造， 才能厘清瓦斯富集区、煤与瓦斯突出煤层、 突出矿井、煤与瓦斯突出危险区的分布。 图4所示。
117号，关于组织开展全国煤矿
瓦斯地质图编制工作的通知” 。
2011年 3
引言 1、中国煤矿瓦斯赋存地质构造逐级控制理论与技术
第四章 煤矿地质图
三、煤层构造形态在煤层底 板等高线图上的表现 煤层构造形态：单斜构造、 褶曲构造、断层构造。 煤层底板等高线图是反 映煤层在空间的构造形 态的图件。
第二节 煤层底板等高线图
（一）单斜构造煤层 在一定范围内，大致向一个方向倾斜的煤层称为 单斜构造煤层。 单斜构造在煤层底板等高线图上的表现： （1）煤层底板平整，走向稳定、倾角均匀，煤层底 板等高线表现为间距大致相等的一组平行直线。 （2）煤层走向发生变化时，煤层底板等高线表现为 一组曲线；倾角发生变化时，煤层底板等高线之间 的水平距离不相等，平距大，倾角小；平距小，倾 角大。
第一节 井田地形地质图
单斜构造露头线曲向与 地形等高线有明显的规 律性—“V”字形尖端 指向一致或相反。褶曲
构造露头线曲向与地形
等高线无明显规律，如 图4-36。
第一节 井田地形地质图
（三）断层构造在地 形地质图上的表现 当地势平坦时，断层 线就是断层面的走向 线；当地形高地起伏 变化较大时，断层线 发生弯曲，其弯曲规 律与单斜构造岩层的 露头线弯曲规律基本 相同，不能代表断层 面的走向。
第二节 煤层底板等高线图
煤层底板等高线图图示的主要内容： 标题栏、坐标网及图例 主要地物 井田范围内的各种边界线 穿过该煤层的全部勘查工程 地质构造要素 煤层底板等高线 资源/储量计算要素 煤层底板等高线图的用途。 煤层底板等高线图的比例：1：10000或1：5000
第二节 煤层底板等高线图
第二节 煤层底板等高线图
2）断层落差 在同一条断层的不同地段，断层落差不一样。就是 同一个地段，沿不同方向所作的断层铅直剖面上， 所反映的断层落差值也有区别。
第二节 煤层底板等高线图
3）断层面产状要素 相同标高两交点的连 线就是断层面的走向 线，走向线的方位角 为断层面的走向。 垂直于断层面走向线 并指向断层面向下倾 斜的方向的方位角即 为断层面的倾向。 ∠FNK为断层面的倾角。
第二节 煤层底板等高线图
（一）单斜构造煤层 在一定范围内，大致向一个方向倾斜的煤层称为 单斜构造煤层。 单斜构造在煤层底板等高线图上的表现： （1）煤层底板平整，走向稳定、倾角均匀，煤层底 板等高线表现为间距大致相等的一组平行直线。 （2）煤层走向发生变化时，煤层底板等高线表现为 一组曲线；倾角发生变化时，煤层底板等高线之间 的水平距离不相等，平距大，倾角小；平距小，倾 角大。
第一节 井田地形地质图
单斜构造露头线曲向与 地形等高线有明显的规 律性—“V”字形尖端 指向一致或相反。褶曲
构造露头线曲向与地形
等高线无明显规律，如 图4-36。
第一节 井田地形地质图
（三）断层构造在地 形地质图上的表现 当地势平坦时，断层 线就是断层面的走向 线；当地形高地起伏 变化较大时，断层线 发生弯曲，其弯曲规 律与单斜构造岩层的 露头线弯曲规律基本 相同，不能代表断层 面的走向。
第二节 煤层底板等高线图
煤层底板等高线图图示的主要内容： 标题栏、坐标网及图例 主要地物 井田范围内的各种边界线 穿过该煤层的全部勘查工程 地质构造要素 煤层底板等高线 资源/储量计算要素 煤层底板等高线图的用途。 煤层底板等高线图的比例：1：10000或1：5000
第二节 煤层底板等高线图
第二节 煤层底板等高线图
2）断层落差 在同一条断层的不同地段，断层落差不一样。就是 同一个地段，沿不同方向所作的断层铅直剖面上， 所反映的断层落差值也有区别。
第二节 煤层底板等高线图
3）断层面产状要素 相同标高两交点的连 线就是断层面的走向 线，走向线的方位角 为断层面的走向。 垂直于断层面走向线 并指向断层面向下倾 斜的方向的方位角即 为断层面的倾向。 ∠FNK为断层面的倾角。
煤矿煤地层地质报告

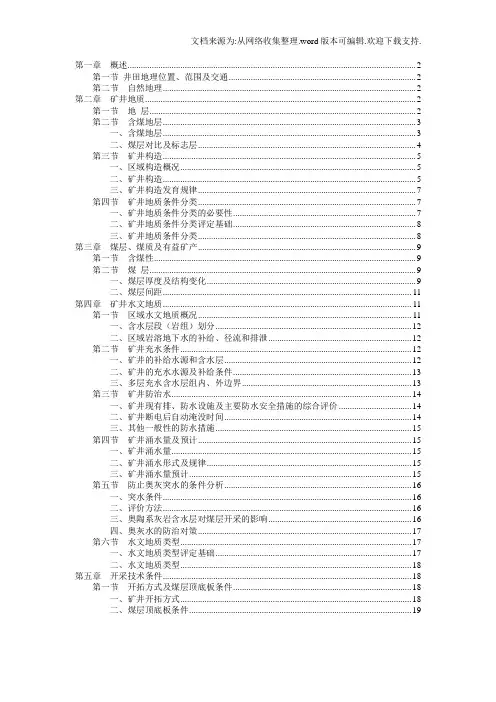

第一章概述 (2)第一节井田地理位置、范围及交通 (2)第二节自然地理 (2)第二章矿井地质 (2)第一节地层 (2)第二节含煤地层 (3)一、含煤地层 (3)二、煤层对比及标志层 (4)第三节矿井构造 (5)一、区域构造概况 (5)二、矿井构造 (5)三、矿井构造发育规律 (7)第四节矿井地质条件分类 (7)一、矿井地质条件分类的必要性 (7)二、矿井地质条件分类评定基础 (8)三、矿井地质条件分类 (8)第三章煤层、煤质及有益矿产 (9)第一节含煤性 (9)第二节煤层 (9)一、煤层厚度及结构变化 (9)二、煤层间距 (11)第四章矿井水文地质 (11)第一节区域水文地质概况 (11)一、含水层段（岩组）划分 (12)二、区域岩溶地下水的补给、径流和排泄 (12)第二节矿井充水条件 (12)一、矿井的补给水源和含水层 (12)二、矿井的充水水源及补给条件 (13)三、多层充水含水层组内、外边界 (13)第三节矿井防治水 (14)一、矿井现有排、防水设施及主要防水安全措施的综合评价 (14)二、矿井断电后自动淹没时间 (14)三、其他一般性的防水措施 (15)第四节矿井涌水量及预计 (15)一、矿井涌水量 (15)二、矿井涌水形式及规律 (15)三、矿井涌水量预计 (15)第五节防止奥灰突水的条件分析 (16)一、突水条件 (16)二、评价方法 (16)三、奥陶系灰岩含水层对煤层开采的影响 (16)四、奥灰水的防治对策 (17)第六节水文地质类型 (17)一、水文地质类型评定基础 (17)二、水文地质类型 (18)第五章开采技术条件 (18)第一节开拓方式及煤层顶底板条件 (18)一、矿井开拓方式 (18)二、煤层顶底板条件 (19)第一章概述第一节井田地理位置、范围及交通钱家营井田位于河北省唐山市东南约15 km处，开平向斜的东南翼，以井田工业广场为中心，至京山铁路的唐山站和古冶站直线距离分别为14.5 km和16 km，距唐津、唐港高速公路入口8 km。

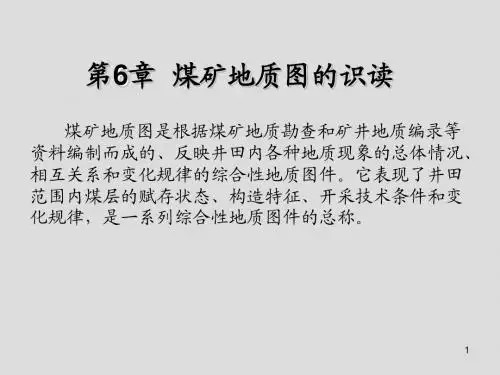

煤矿专业基础知识第6章 煤矿地质图的识读
7
图2.6.2 褶曲构造在地形地质图上的表现 (a)水平褶曲 (b)倾伏褶曲
8
(3)断层构造在地形地质图上的表现 在地形地质图上，断层构造是用断层线来表示的。 所谓断层线，是指断层面与地面的交线。用不同的符号 表示不同性质的断层。
9
6.1.3 地形地质图的识读方法 在一张地形地质图上，同时要反映地形、地层界线 和地质构造等诸多内容，信息量大，不易看懂。但在掌 握上述规律的基础上，采取层层剥离，逐一辨别，由个 别到整体，由局部到全区的方法，完全能看清图中所表 示的内容。分析识读地形地质图时，应采取以下步骤： ①先看地形特征。 ②逐步分析区内地质构造。 ③着重掌握煤系、煤层的分布。 ④分析该区的地质发展史。
2
图2.6.1 某地区井田地形地质图示意图
3
(1)井田地形地质图的内容 ①地形地物。主要有地形等高线、河流、地面建筑 物、三角点、高压线、经纬线及指北方向等。 ②地质界线。包括各时代的地层分界线 ( 系、统、 组)、不整合面界线、滑坡范围、标志层、矿层露头线、 褶曲迹线、断层迹线及岩层产状等。各种地质界线必须 注明其代号或名称，如地层编号、标志层及矿层的编号、 褶曲及断层名称等，如有火成岩侵入或岩溶陷落柱出现， 应圈定其在地表或基岩面上的分布范围。 ③勘查工程。包括钻孔、探槽、探井、探巷。
15
图2.6.5 某矿地质剖面图
16
(3)煤矿地质剖面图的用途 ①煤矿地质剖面图反映了该剖面方向上的煤层、标 志层、含水层、地层分界的位置和构造形态及其与井巷 工程之间的相互关系。 ②煤矿地质剖面图是分析研究煤矿地质构造，了解 煤层埋藏条件以及编制其他综合性图件的基础资料。 ③煤矿地质剖面图是煤矿进行采掘设计、编制采掘 计划必备的图件。 ④煤矿地质剖面图可用于留设煤矿保安煤柱和解决 有关采煤方面的问题。 ⑤煤矿地质剖面图是布置煤矿地质勘查工程的基础 图件。 Nhomakorabea4
图2.6.2 褶曲构造在地形地质图上的表现 (a)水平褶曲 (b)倾伏褶曲
8
(3)断层构造在地形地质图上的表现 在地形地质图上，断层构造是用断层线来表示的。 所谓断层线，是指断层面与地面的交线。用不同的符号 表示不同性质的断层。
9
6.1.3 地形地质图的识读方法 在一张地形地质图上，同时要反映地形、地层界线 和地质构造等诸多内容，信息量大，不易看懂。但在掌 握上述规律的基础上，采取层层剥离，逐一辨别，由个 别到整体，由局部到全区的方法，完全能看清图中所表 示的内容。分析识读地形地质图时，应采取以下步骤： ①先看地形特征。 ②逐步分析区内地质构造。 ③着重掌握煤系、煤层的分布。 ④分析该区的地质发展史。
2
图2.6.1 某地区井田地形地质图示意图
3
(1)井田地形地质图的内容 ①地形地物。主要有地形等高线、河流、地面建筑 物、三角点、高压线、经纬线及指北方向等。 ②地质界线。包括各时代的地层分界线 ( 系、统、 组)、不整合面界线、滑坡范围、标志层、矿层露头线、 褶曲迹线、断层迹线及岩层产状等。各种地质界线必须 注明其代号或名称，如地层编号、标志层及矿层的编号、 褶曲及断层名称等，如有火成岩侵入或岩溶陷落柱出现， 应圈定其在地表或基岩面上的分布范围。 ③勘查工程。包括钻孔、探槽、探井、探巷。
15
图2.6.5 某矿地质剖面图
16
(3)煤矿地质剖面图的用途 ①煤矿地质剖面图反映了该剖面方向上的煤层、标 志层、含水层、地层分界的位置和构造形态及其与井巷 工程之间的相互关系。 ②煤矿地质剖面图是分析研究煤矿地质构造，了解 煤层埋藏条件以及编制其他综合性图件的基础资料。 ③煤矿地质剖面图是煤矿进行采掘设计、编制采掘 计划必备的图件。 ④煤矿地质剖面图可用于留设煤矿保安煤柱和解决 有关采煤方面的问题。 ⑤煤矿地质剖面图是布置煤矿地质勘查工程的基础 图件。 Nhomakorabea4
煤矿瓦斯地质图标准图例
左侧"突"字为宋体，字高 2；右侧字体为 新罗马字体，字高 1.5；圆直径 4mm， 线宽 0.1mm，颜色值为 RGB(204,0,153)。
煤与瓦斯突出强度 100～499t/次； 分子左侧为突出煤量（t），右侧为 涌出瓦斯总量(万 m3)；分母左侧为 标高(m)，右侧为突出年月日。
左侧"突"字为宋体，字高 3；右侧字体为 新罗马字体，字高 1.5；圆直径 6mm， 线宽 0.1mm，颜色值为 RGB(204,0,153)。
符号左侧分子为井口高程(m)， 内圆直径 2.5mm，外圆直径 4mm；标注
分母为井底高程(m)；右侧注明 字体为宋体，井筒名称字高 2，其他字高
用途，如通风、提升等。
1.5，颜色值为 RGB(51,51,51)。
符号上方为孔号；左侧分子为地 内圆直径 2.5mm，外圆直径 4mm；标注
面标高(m)，分母为煤层底板标 字 体 为 宋 体 ， 字 高 1.5 ， 颜 色 值 为
皱 每 100mm 为 一 组 ， 组 间 距 轴线线宽 0.6mm，箭头线宽 0.1mm，颜
10mm，推断褶皱每隔 5 节（1 色值 RGB(0,127,0)。
节 20mm)绘一组，组间距 10mm。
箭头表示岩层倾斜方向；实测褶
皱 每 100mm 为 一 组 ， 组 间 距 轴线线宽 0.6mm，箭头线宽 0.1mm，颜
单位 m。
字体为宋体，字高 2，线型为实线，线宽
0.1mm，颜色值为 RGB(45,45,45)。
线型为实 线， 线宽 0.3mm ，颜色值 为
RGB(255,192,128)。
线型为实 线；线宽 0.2mm ，颜色值 为
RGB(91,91,91)。
采矿课件第二章煤矿地质图.ppt
上先做一条水平直线，以地形等高线图上所做剖面位 置的最低标高为此水平线的标高，此处为10m。 – 4）根据等高线图的比例尺和等高距做出平行于该直线 的水平线，并注明标高。 – 5）过等高线图上各交点，向剖面图上的水平线作垂直 引线，根据各点的标高在剖面图上确定各点的位置， 并编号1′、2′、3′……。 – 6）用圆滑的曲线连接这些实际位置点，即绘成地形剖 面图。
– 补充：褶曲构造（向斜和背斜）的三点判别法
第三节 煤层等高线图
煤层走向和倾角变化 盆地和穹隆构造
煤层褶曲 煤层倒转的等高线图
第三节 煤层等高线图
2．断层
– 在煤层等高线图上，断层是用断层面与煤层层 面的交线的水平投影来表示，一般叫做断层交 线或交面线。因为断层有上下两盘，所以一条 断层有两条交面线，上盘交面线用符号—·—表 示，下盘交面线用符号——表示。断层使煤层 底板等高线失去连续性，一般情况下，正断层 表现为等高线中断缺失，中断缺失部分为无煤 带，逆断层表现为煤层等高线重叠，重叠部分 为煤层上下两盘重复区，如图2-16。
（3）等高线稠密表示陡坡，等高线稀疏表示缓坡，等高线间 距均匀表示坡度一致。
第二节 地形图
二、等高线图上各种地形的表示方式
山岗和凹坑
山脊和山谷
第二节 地形图
山坡等高线及断面
鞍部地形等高线
地形剖面图
第二节 地形图
三、根据等高线图作地形剖面图
– 1）根据工程需要在地形图上画出剖面位置线AB。 – 2）将AB线与等高线相交的各点编号，注明各点标高。 – 3）在图的下方或另用一张纸绘地形剖面图。在这张纸
– 煤层顶底板等高线图是反映煤层空间形态和构造变动的重要地质 图件，是煤矿设计，生产、储量计算的基础。图2-19为某矿煤层 底板等高线图。
– 补充：褶曲构造（向斜和背斜）的三点判别法
第三节 煤层等高线图
煤层走向和倾角变化 盆地和穹隆构造
煤层褶曲 煤层倒转的等高线图
第三节 煤层等高线图
2．断层
– 在煤层等高线图上，断层是用断层面与煤层层 面的交线的水平投影来表示，一般叫做断层交 线或交面线。因为断层有上下两盘，所以一条 断层有两条交面线，上盘交面线用符号—·—表 示，下盘交面线用符号——表示。断层使煤层 底板等高线失去连续性，一般情况下，正断层 表现为等高线中断缺失，中断缺失部分为无煤 带，逆断层表现为煤层等高线重叠，重叠部分 为煤层上下两盘重复区，如图2-16。
（3）等高线稠密表示陡坡，等高线稀疏表示缓坡，等高线间 距均匀表示坡度一致。
第二节 地形图
二、等高线图上各种地形的表示方式
山岗和凹坑
山脊和山谷
第二节 地形图
山坡等高线及断面
鞍部地形等高线
地形剖面图
第二节 地形图
三、根据等高线图作地形剖面图
– 1）根据工程需要在地形图上画出剖面位置线AB。 – 2）将AB线与等高线相交的各点编号，注明各点标高。 – 3）在图的下方或另用一张纸绘地形剖面图。在这张纸
– 煤层顶底板等高线图是反映煤层空间形态和构造变动的重要地质 图件，是煤矿设计，生产、储量计算的基础。图2-19为某矿煤层 底板等高线图。
煤矿常用地质图件.
在地形地质图上求断层面的产状要素（1）
• 如图，红色的是地形等高线，蓝色的是地层界 线，出露的地层由O1、O2、O3、S1，地层被 断层F切断，并发生错开。由地层的对称重复， 该处是一个背斜构造。 • 断层面在河谷中呈现“V”字形，该“V”字形与 地形等高线的凸起方向是相反的。根据相反相 同的规则，断层面是向南西方向（SW）倾斜 的，即与河谷的倾斜方向相同。 • 从断层的右侧出露的相同地层要比左侧的宽， 说明右侧是上升盘，左侧是下降盘。
作图法求岩层的产状
• 在地形地质图根据“V”字形和 地形等高线的关系的特点来判 断倾斜岩层的产状要素。 • 作图法：如果同一地质界线与 一条地形等高线相交于两点， 则连接这两个交点得到一条直 线，就是该岩层的走向线。如 果同一地质界线与两条地形等 高线分别相交，则得到两条不 同标高的走向线，从高的走向 线向低的走向线引垂线，由高 向低的方向即岩层的倾向。根 据平距和两条走向线的高差， 通过作图就可以做出该岩层的 倾角。
倾斜岩层在地形地质图上的的表现（二） • 岩层倾向与地形坡向相同，而且倾角大于坡角 时，地层分界线的弯曲方向与地形等高线的弯 曲方向相反。 “V”字形露头形态如下图。
倾斜岩层在地形地质图上的的表现（三）
• 岩层倾向与地形坡向相 同，而且倾角小于地面 坡角时，地层界线的弯 曲方向与地形等高线的 弯曲方向相同，但地层 界线的弯曲度比地形等 高线的弯曲度大。如图 10-3岩层倾向与地形坡 向相同时“V”字形露头 形态。如图10-4 岩层倾 向与地形坡向相同,岩层 倾角小于坡角，“V”字 形露头形态
地形地质图的用途
• 地形地质图是矿井设计，煤矿生产中不 可缺少的基本图件。用它可以选择矿井地 表运输路线，供水路线，划分井田边界。 确定井口位置、工业广场，建筑物的位置。 编制井上下对照图，研究地表和地下采煤 的相互影响，规划地表防治水工程的基本 图件。在国土资源调查、环境治理、生态 保护、水利建设、铁路、公路建设、国防 建设等工作中，都要用到地形地质图。
第9章 煤矿常用地质图件1
三、地质现象在地形地质图上的表现
1、水平岩层在地形地质图上的表现
水平岩层：岩层层面基本保持水平状态 （岩层倾角在0－5º） ，即同一岩层面上的海拔高 度基本相同的岩层称为水平岩层。
1）水平岩层的基本特征：
a、在地层层序没有发生倒转的情况下，地质时代较新 的岩层叠覆在较老的岩层之上。
b、水平岩层的厚度是该岩层顶面标高与底面标高之差。 c、水平岩层的出露和分布状态完全受地形控制。 d、水平岩层露头的水平宽度（即岩层上、下层面上的 出露界线之间的水平距离）是随岩层的厚度和地面坡度的 变化而变化的。
（1）分析地质图，搞清构造轮廓。如果有次级褶皱， 在剖面图上应反映出来：应将隐伏的次级褶皱的轴迹延伸至 剖面上来。
隐伏的次级褶皱在剖面图上应反映出来
（2）选择剖面的方向及位置，注意垂直主要构 造线，经过露头最多的地带。
（3）在底图上画一条水平线,即地形剖面（因 没有地形标高，可假定地面近水平），然后标出 地质界线点。
1:2000
1060
hf
1060
第二节 地质剖面图
主要内容： 一、概述 二、地质剖面图编制方法
一、概述
（一）地质剖面图的概念
沿铅垂方向，将大地切开，将岩层及构造形态等地质现 象在断面上显示出来的图件称为地质剖面图。
（二）地质剖面图的内容
剖面切过的地形地物、经纬线、水平标高线、地质界线、 钻孔、井巷工程等。
地质剖面图应该标有剖面方向、比例尺、图例和图签。
（三）地质剖面图的作用
研究煤矿地质构造、选择井口位置，以及开拓方式、生 产水平的划分、巷道系统的确定。
二、地质剖面图的编制方法
（一）利用地形地质图编制剖面图
1、水平岩层地区
1）剖面位置的选择原则： （1） 剖面尽可能切穿各时代的地层。 （2） 剖面尽可能切穿区内地形的最高、
煤矿地质勘探线剖面图-6页精选文档
利用地质图编制地质剖面图的步骤和方法。
（1）选定比例尺地质图上作地质剖面图所采用的比例尺，一般应与地质图相同，而且其水平比例尺与垂直比例尺应一致，才能反映真实的地形和地质情况。
但当地形非常平缓时，为揭示其起伏状态，可适当放大垂直比例尺，此时所作地形剖面与实际相比有所夸大。
（2）选定剖面线位置除特定目的外，一般选择剖面线位置的原则是大体上垂直地层走向，能通全区的主要地层和地质构造，较好地反映该区地质构造特征等。
如长山地质图选择A—B作为剖面线，绘制了图幅下面的剖面图。
（3）作地形剖面①在方格纸上引一水平线（A—B）作横坐标，代表基线（见图1）。
用以控制水平距离，其长度与图面上A—B丈度相等，其方向一般规定左端为北或西、右端为南或东（按看图人的左，右方向）。
②在基线一端或两端引垂线作纵坐标，用以控制地形的高度，按垂直比例尺标注高度，所标高度值范围，应以满足剖面线所经过的最高和最低点的高程为原则，亦可从海平面起算，视具体情况（以图的美观、协调为原则）而定。
③将基线（A—B）与图面上（A—B）平行对准，将A—B与地形等高线的一系列交点，垂直投影到A—B上方相应高程的位置上，从而获得一系列的地形投影点，然后用圆滑曲线，逐点依次连接而成剖面图的地形轮廓线，井在其上方相应位置标拄地物名称（山峰，河流、村庄等），则成为地形剖面图。
（4）投影地质点并画出各地质界面的位置（图2）图1 投影地形点并作地形轮廓线图2 投影地质点并作地质界面先将剖面线（A—B）与各地质界线相交的一系列地质点（如地层界线点、断层点、岩体界线点、不整合接触的界线点等）垂直投影到地形轮廓线上，再利用地质图上的产状在地形轮廓线的下方，画出各地质界面的空间状态。
此时应注意以下三个问题：①所选用产状要素值，应是该地质体（地层或断层）界面最靠近A—B线的值。
②注意倾向在剖面图上的表示方法，因为平面与剖面的方向相同，作图时规定左方为北（或西）、右方为南（或东），当剖面为东西向时，如地质界面的产状向西、北西或南西等方位倾斜，图上均向左斜；当界面向东，北东或南东等方向倾斜时，图上则向右斜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
断层线在地表的弯曲规律与单斜构造露头线 相同，不能代表断层面的走向。
从断层线两侧地层界限的分布情况也可以表 现出断层不同的形态。走向断层表现为断层 线两侧的岩层有重复和缺失现象；倾向或斜 交断层表现为断层两侧岩层有中断错开现象 。
四、井田地形地质图的识读
1.图名、图例、标题栏和比例 2.坐标线、坐标值和指北方向 3.地形特征、地貌概况、地物分布 4.地层或岩层分界线符号 5.煤系地层、煤层的分布 6.地质构造界限和符号
二、综合柱状图
根据井田范围内所有钻孔资料和实测剖面资料， 经过分析比较综合，按地层时代的先后顺序用各层 的平均厚度排列起来而编制成的柱状图件。它综合 反映了井田范围内煤系岩性特征及含煤特征。
综合柱状图图示内容主要有： 1.地层单位和代号； 2.各时代地层的最小厚度、最大厚度和平均厚度 ； 3.煤层、标志层、含水层、有益矿层的厚度和层 间距； 4.由底到顶按顺序排列的岩性柱状； 5.各时代各层位的岩石名称和岩性特征描述； 6.其他整饰和注记内容。 比例：一般选定1：200或1：500的比例。
二、煤层产状要素及其等高线的表示方法
1.煤层走向 煤层底板等高线的方向就是煤层的走向。 2.煤层倾向 倾斜线在水平面上投影的水平方向。 3.煤层倾角 煤层层面与水平面的夹角。
三、煤层构造形态在煤层底板等高线图上的表现
（一）单斜构造煤层 （二）穹隆构造及盆地构造煤层 （三）褶曲构造煤层 （四）断层构造的煤层
第三节 垂直地质剖面图
一、概述 设想用一个垂直地表面的平面沿某个方向垂直向下将地 壳切开，按一定比例和规定的符号、线条将切开断面上的地 形线、地物线、地层分界线、煤层界线和地质构造等情况投 影到垂直切面图上而编绘成的地质图件，称为垂直地质剖面 图。 主要图示内容： （1）图名、图例、比例、剖面方向； （2）剖面线所经过的地形、地物、经纬线、水平标高线 ； （3）剖面线切过的各类勘探工程、井巷工程、采空区和 小煤窑； （4）剖面线切过的地层分界线、煤层、标志层、含水层 分界线、地质构造、火成岩侵入体、陷落柱； （5）井田边界线、采空区边界线、保护煤柱界线等。
层单位。国际上通用的地层单位划分为界
、系、统三级。主要是依据地壳运动和生
物演化史的大阶段，将整个地层由老至新
分为太古界、元古界、古生界、中生界、
新生界五个大的单位。每个界可划分为次
一级单位——系，系可划分为若干个更次一
级2020的/10/18单位——统。见表4-1。
4
三、各种地质构造在地形地质图上的表现
柱状图上应表示的内容主要有：
（1）孔口平面坐标、孔口标高、钻孔深度、孔底标高。 （2）该钻孔电法测井解释资料和简易水文资料。 （3）按岩层新老顺序排列的岩性柱状图，包括柱状比例 、地层单位、地层岩性名称、层厚、层间距、岩芯长度、岩 层倾角、真厚度、煤层底板标高等数据以及岩性特征描述的 内容。
（4）有关钻孔质量评价的其他内容。 比例：1:200或1:500
图示的主要内容包括：
（1）图面设计基本内容。 （2）对比基准线。 （3）煤岩层对比及连线。 （4）其他需要注记的内容。 一般采用的比例为1：200，1：500或1：1000。
树立质量法制观念、提高全员质量意 识。20.10.1820.10.18Sunday, October 18, 2020
人生得意须尽欢，莫使金樽空对月。15:31:1615:31: 1615:3110/18/2020 3:31:16 PM
踏实肯干，努力奋斗。2020年10月18日下午3时31分 20.10.1820.10.18
追求至善凭技术开拓市场，凭管理增 创效益 ，凭服 务树立 形象。2020年10月18日星期 日下午3时31分 16秒15:31:1620.10.18
严格把控质量关，让生产更加有保障 。2020年10月 下午3时 31分20.10.1815:31O ctober 18, 2020
①单斜产状不变化，褶曲产状变化；
②单地形等高线“V”字一致或相反， 而褶曲构造无规律。
（三）断层构造在地形地质图上的 表现
在地形地质图上，断层构造是用断层线表示 的，断层线表示断层的位置和延伸长度，箭 头表示断层面的倾向，双短线表示下降的一 盘，H表示落差，度数表示断层面的倾角。
第四章 煤矿地质图
煤矿地质图是根据煤田地质勘查，或煤矿生产建 设井巷工程地质编录，或煤矿生产勘查和各种专 门勘查工程所获取的资料，经过分析研究、综合 整理、科学推断、按规范要求编制而成的各种综 合地质图件。
主要有：井田地形地质图、钻孔柱状图、综合柱 状图、煤岩层对比图、垂直地质剖面图、水平地 质切面图、煤层底板等高线图和煤层立面投影图 等。
1.煤岩层产状的表现 2.穹隆和盆地构造的表现 3.褶曲构造的表现 4.断层构造的表现
二、水平地质切面图的识读
1.看图名、图例和比例 2.看水平内的主要巷道 3.看煤岩层界线分析地质构造形态
第五节 钻孔柱状图、综合柱状图、煤
岩对比图
一、钻孔柱状图
钻孔柱状图是根据钻探工程施工过程中采取的煤岩芯地质 编录资料和电法测井解释资料,按岩层新老关系的排列,用将 煤岩层恢复到水平状态后的厚度而绘制的图件。
安全象只弓，不拉它就松，要想保安 全，常 把弓弦 绷。20.10.1815:31:1615:31O ct-2018-Oct-20
加强交通建设管理，确保工程建设质 量。15: 31:1615:31:1615:31Sunday, October 18, 2020
安全在于心细，事故出在麻痹。20.10.1820.10.1815: 31:1615:31:16October 18, 2020
的地质资料； （3）生产阶段积累的大量实际资料。
（一）根据勘查工程所获取的资料绘制剖面图
1.确定剖面线位置和方向 2.收集、整理、核实剖面线上的勘查工程资料 3.绘制水平标高线和剖面切过的经纬坐标线（基线
） 4.绘制地形坐标线 5.添绘勘查工程获取的地质资料 6.连接地质界限 7.图面整饰
（二）根据煤层底板等高线图绘制剖面图
（二）褶皱构造在地形地质图上的表现
分为背斜和向斜
(1)在地势比较平坦的情况下,水平褶曲的露头线表 现为一组平行或近平行的地质分界线；倾伏褶曲表 现为一组“之”字型的弯曲线，以岩层新老关系为依 据，自褶曲核部向两翼，岩层由老至新为背斜，而 由新到老顺序为向斜。
（2）地形起伏较大情况下，单斜构造与褶曲均表 现为弯曲，它们的区别为：
主要反映矿井范围内地形起伏变化，地层、煤层 赋存状况和地质构造形态，是煤矿设计、建设、 生产和安全管理等工作中必备的基础资料。
第一节 井田地形地质图
一、概述 井田地形地质图是以地形图为底图，根
据各种勘查手段和勘查工程所获取的地 质资料，经过调查分析研究后编制而成 的图件。 比例：1:10000，1:5000，或1:2000。
一、井田地形地质图的主要内容
（1）地形等高线、地貌特征、地面建筑物及构筑物。 （2）湖泊、河流、水库等水域。 （3）铁路、公路、桥梁、车站等交通线路。 （4）控制点、经纬坐标线、指北线等。 （5）钻孔、探槽、探井、勘探线等勘查工程。 （6）废弃井巷、小窑等编号及其标高。 （7）地层分界线及主要标志层界限及代号。 （8）地层产状、断层线、褶曲轴、岩浆岩分布范围等地质
单斜构造煤层
（三）褶曲构造煤层
（四）断层构造的煤层
四、煤层底板等高线图的识读
（一）煤层底板等高线图的性质 （1）单值性 任何一条铅垂线与煤层底板界面
相交，一般只有一个交点。 （2）等值性 等高线上任一点的高程值均相等
。 （3）可量测性 在图上任一处，均可量测求出
煤层产状要素。 （4）连续圆滑性 一般为一组圆滑或封闭的曲
线。 （5）可中断性 中断、分岔、相交现象会经常
出现。
（二）煤层底板等高线图的识读 1.图名、比例、图例； 2.坐标线、坐标值和指北方向线； 3.各种边界线； 4.井田内主要地物； 5.勘查工程位置； 6.识读构造要素，分析煤层构造形态； 1）选点测算 2）单线追索 3）块段分析 7.总体概括。
1.确定剖面线位置 2.选定图纸，绘制水平高程线 3.绘制煤层底板界线 4.绘制断层线
第四节 水平地质切面图
在井田范围内，设想用一定标高的水平面将大地切开，按 照一定的比例和方法，用规定的线条和符号反映水平切面上的 煤层、岩层界线、地质构造形态、井巷工程等内容的图件，称 为水平地质切面图。
一、煤岩层产状及地质构造在水平地质切面图上的 表现
第二节 煤层底板等高线图
一、概述 1.概念及原理 不同高程的水平面与煤层底板界面的交线称为煤层底板等
高线，将煤层底板等高线用标高投影的方法投影到同一水 平面上，按照一定的比例和规定的线条、符号绘制而成的 图纸，称为煤层底板等高线图。 2.煤层底板等高线图图示的主要内容 （1）标题栏、坐标网及图例。 （2）主要地物。 （3）井田范围内的各种边界线。 （4）穿过该煤层的全部勘探工程。 （5）地质构造要素。 （6）煤层底板等高线。 （7）资源/储量计算要素。
构造要素。 （9）煤层及其他有益矿产的露头线、风氧化带界限。 （10）生产矿井的井口位置、标高、井田边界及采掘范围
、滑坡范围、地表塌陷范围。 （11）图例、标题栏及其他注记内容等。
二、地层单位及其代号
根据地壳发展历史,由各个地质时代所沉积 的具有不同特征的地层构成了整个地层系 统。
将地层划分为不同级别的分层单位称为地
二、垂直地质剖面图的识读
1.图名、比例、图例、剖面方向； 2.剖面切过的坐标线和坐标值、水平标高线和高程值； 3.剖面切过的地形、地物； 4.剖面切过的勘查工程、井巷工程、小窑、采空区等范围
及剖面上井田的范围； 5.剖面切割的地层界线、构造线。 三、垂直地质剖面图的绘制方法 资料来源一般有以下三条途径： （1）井田勘查各阶段，各类勘查工程获取的地质资料； （2）建设过程中补充勘查工程和主要石门等巷道中编录
从断层线两侧地层界限的分布情况也可以表 现出断层不同的形态。走向断层表现为断层 线两侧的岩层有重复和缺失现象；倾向或斜 交断层表现为断层两侧岩层有中断错开现象 。
四、井田地形地质图的识读
1.图名、图例、标题栏和比例 2.坐标线、坐标值和指北方向 3.地形特征、地貌概况、地物分布 4.地层或岩层分界线符号 5.煤系地层、煤层的分布 6.地质构造界限和符号
二、综合柱状图
根据井田范围内所有钻孔资料和实测剖面资料， 经过分析比较综合，按地层时代的先后顺序用各层 的平均厚度排列起来而编制成的柱状图件。它综合 反映了井田范围内煤系岩性特征及含煤特征。
综合柱状图图示内容主要有： 1.地层单位和代号； 2.各时代地层的最小厚度、最大厚度和平均厚度 ； 3.煤层、标志层、含水层、有益矿层的厚度和层 间距； 4.由底到顶按顺序排列的岩性柱状； 5.各时代各层位的岩石名称和岩性特征描述； 6.其他整饰和注记内容。 比例：一般选定1：200或1：500的比例。
二、煤层产状要素及其等高线的表示方法
1.煤层走向 煤层底板等高线的方向就是煤层的走向。 2.煤层倾向 倾斜线在水平面上投影的水平方向。 3.煤层倾角 煤层层面与水平面的夹角。
三、煤层构造形态在煤层底板等高线图上的表现
（一）单斜构造煤层 （二）穹隆构造及盆地构造煤层 （三）褶曲构造煤层 （四）断层构造的煤层
第三节 垂直地质剖面图
一、概述 设想用一个垂直地表面的平面沿某个方向垂直向下将地 壳切开，按一定比例和规定的符号、线条将切开断面上的地 形线、地物线、地层分界线、煤层界线和地质构造等情况投 影到垂直切面图上而编绘成的地质图件，称为垂直地质剖面 图。 主要图示内容： （1）图名、图例、比例、剖面方向； （2）剖面线所经过的地形、地物、经纬线、水平标高线 ； （3）剖面线切过的各类勘探工程、井巷工程、采空区和 小煤窑； （4）剖面线切过的地层分界线、煤层、标志层、含水层 分界线、地质构造、火成岩侵入体、陷落柱； （5）井田边界线、采空区边界线、保护煤柱界线等。
层单位。国际上通用的地层单位划分为界
、系、统三级。主要是依据地壳运动和生
物演化史的大阶段，将整个地层由老至新
分为太古界、元古界、古生界、中生界、
新生界五个大的单位。每个界可划分为次
一级单位——系，系可划分为若干个更次一
级2020的/10/18单位——统。见表4-1。
4
三、各种地质构造在地形地质图上的表现
柱状图上应表示的内容主要有：
（1）孔口平面坐标、孔口标高、钻孔深度、孔底标高。 （2）该钻孔电法测井解释资料和简易水文资料。 （3）按岩层新老顺序排列的岩性柱状图，包括柱状比例 、地层单位、地层岩性名称、层厚、层间距、岩芯长度、岩 层倾角、真厚度、煤层底板标高等数据以及岩性特征描述的 内容。
（4）有关钻孔质量评价的其他内容。 比例：1:200或1:500
图示的主要内容包括：
（1）图面设计基本内容。 （2）对比基准线。 （3）煤岩层对比及连线。 （4）其他需要注记的内容。 一般采用的比例为1：200，1：500或1：1000。
树立质量法制观念、提高全员质量意 识。20.10.1820.10.18Sunday, October 18, 2020
人生得意须尽欢，莫使金樽空对月。15:31:1615:31: 1615:3110/18/2020 3:31:16 PM
踏实肯干，努力奋斗。2020年10月18日下午3时31分 20.10.1820.10.18
追求至善凭技术开拓市场，凭管理增 创效益 ，凭服 务树立 形象。2020年10月18日星期 日下午3时31分 16秒15:31:1620.10.18
严格把控质量关，让生产更加有保障 。2020年10月 下午3时 31分20.10.1815:31O ctober 18, 2020
①单斜产状不变化，褶曲产状变化；
②单地形等高线“V”字一致或相反， 而褶曲构造无规律。
（三）断层构造在地形地质图上的 表现
在地形地质图上，断层构造是用断层线表示 的，断层线表示断层的位置和延伸长度，箭 头表示断层面的倾向，双短线表示下降的一 盘，H表示落差，度数表示断层面的倾角。
第四章 煤矿地质图
煤矿地质图是根据煤田地质勘查，或煤矿生产建 设井巷工程地质编录，或煤矿生产勘查和各种专 门勘查工程所获取的资料，经过分析研究、综合 整理、科学推断、按规范要求编制而成的各种综 合地质图件。
主要有：井田地形地质图、钻孔柱状图、综合柱 状图、煤岩层对比图、垂直地质剖面图、水平地 质切面图、煤层底板等高线图和煤层立面投影图 等。
1.煤岩层产状的表现 2.穹隆和盆地构造的表现 3.褶曲构造的表现 4.断层构造的表现
二、水平地质切面图的识读
1.看图名、图例和比例 2.看水平内的主要巷道 3.看煤岩层界线分析地质构造形态
第五节 钻孔柱状图、综合柱状图、煤
岩对比图
一、钻孔柱状图
钻孔柱状图是根据钻探工程施工过程中采取的煤岩芯地质 编录资料和电法测井解释资料,按岩层新老关系的排列,用将 煤岩层恢复到水平状态后的厚度而绘制的图件。
安全象只弓，不拉它就松，要想保安 全，常 把弓弦 绷。20.10.1815:31:1615:31O ct-2018-Oct-20
加强交通建设管理，确保工程建设质 量。15: 31:1615:31:1615:31Sunday, October 18, 2020
安全在于心细，事故出在麻痹。20.10.1820.10.1815: 31:1615:31:16October 18, 2020
的地质资料； （3）生产阶段积累的大量实际资料。
（一）根据勘查工程所获取的资料绘制剖面图
1.确定剖面线位置和方向 2.收集、整理、核实剖面线上的勘查工程资料 3.绘制水平标高线和剖面切过的经纬坐标线（基线
） 4.绘制地形坐标线 5.添绘勘查工程获取的地质资料 6.连接地质界限 7.图面整饰
（二）根据煤层底板等高线图绘制剖面图
（二）褶皱构造在地形地质图上的表现
分为背斜和向斜
(1)在地势比较平坦的情况下,水平褶曲的露头线表 现为一组平行或近平行的地质分界线；倾伏褶曲表 现为一组“之”字型的弯曲线，以岩层新老关系为依 据，自褶曲核部向两翼，岩层由老至新为背斜，而 由新到老顺序为向斜。
（2）地形起伏较大情况下，单斜构造与褶曲均表 现为弯曲，它们的区别为：
主要反映矿井范围内地形起伏变化，地层、煤层 赋存状况和地质构造形态，是煤矿设计、建设、 生产和安全管理等工作中必备的基础资料。
第一节 井田地形地质图
一、概述 井田地形地质图是以地形图为底图，根
据各种勘查手段和勘查工程所获取的地 质资料，经过调查分析研究后编制而成 的图件。 比例：1:10000，1:5000，或1:2000。
一、井田地形地质图的主要内容
（1）地形等高线、地貌特征、地面建筑物及构筑物。 （2）湖泊、河流、水库等水域。 （3）铁路、公路、桥梁、车站等交通线路。 （4）控制点、经纬坐标线、指北线等。 （5）钻孔、探槽、探井、勘探线等勘查工程。 （6）废弃井巷、小窑等编号及其标高。 （7）地层分界线及主要标志层界限及代号。 （8）地层产状、断层线、褶曲轴、岩浆岩分布范围等地质
单斜构造煤层
（三）褶曲构造煤层
（四）断层构造的煤层
四、煤层底板等高线图的识读
（一）煤层底板等高线图的性质 （1）单值性 任何一条铅垂线与煤层底板界面
相交，一般只有一个交点。 （2）等值性 等高线上任一点的高程值均相等
。 （3）可量测性 在图上任一处，均可量测求出
煤层产状要素。 （4）连续圆滑性 一般为一组圆滑或封闭的曲
线。 （5）可中断性 中断、分岔、相交现象会经常
出现。
（二）煤层底板等高线图的识读 1.图名、比例、图例； 2.坐标线、坐标值和指北方向线； 3.各种边界线； 4.井田内主要地物； 5.勘查工程位置； 6.识读构造要素，分析煤层构造形态； 1）选点测算 2）单线追索 3）块段分析 7.总体概括。
1.确定剖面线位置 2.选定图纸，绘制水平高程线 3.绘制煤层底板界线 4.绘制断层线
第四节 水平地质切面图
在井田范围内，设想用一定标高的水平面将大地切开，按 照一定的比例和方法，用规定的线条和符号反映水平切面上的 煤层、岩层界线、地质构造形态、井巷工程等内容的图件，称 为水平地质切面图。
一、煤岩层产状及地质构造在水平地质切面图上的 表现
第二节 煤层底板等高线图
一、概述 1.概念及原理 不同高程的水平面与煤层底板界面的交线称为煤层底板等
高线，将煤层底板等高线用标高投影的方法投影到同一水 平面上，按照一定的比例和规定的线条、符号绘制而成的 图纸，称为煤层底板等高线图。 2.煤层底板等高线图图示的主要内容 （1）标题栏、坐标网及图例。 （2）主要地物。 （3）井田范围内的各种边界线。 （4）穿过该煤层的全部勘探工程。 （5）地质构造要素。 （6）煤层底板等高线。 （7）资源/储量计算要素。
构造要素。 （9）煤层及其他有益矿产的露头线、风氧化带界限。 （10）生产矿井的井口位置、标高、井田边界及采掘范围
、滑坡范围、地表塌陷范围。 （11）图例、标题栏及其他注记内容等。
二、地层单位及其代号
根据地壳发展历史,由各个地质时代所沉积 的具有不同特征的地层构成了整个地层系 统。
将地层划分为不同级别的分层单位称为地
二、垂直地质剖面图的识读
1.图名、比例、图例、剖面方向； 2.剖面切过的坐标线和坐标值、水平标高线和高程值； 3.剖面切过的地形、地物； 4.剖面切过的勘查工程、井巷工程、小窑、采空区等范围
及剖面上井田的范围； 5.剖面切割的地层界线、构造线。 三、垂直地质剖面图的绘制方法 资料来源一般有以下三条途径： （1）井田勘查各阶段，各类勘查工程获取的地质资料； （2）建设过程中补充勘查工程和主要石门等巷道中编录
