煤矿地质及矿图

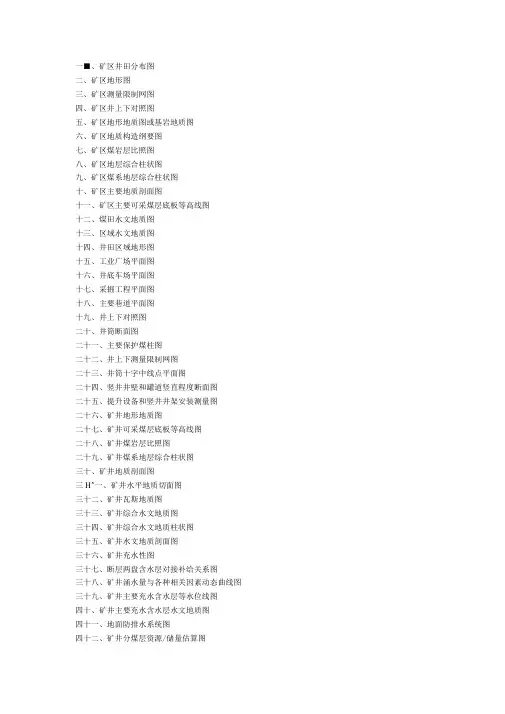

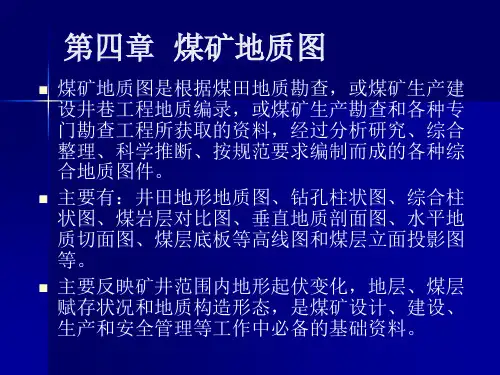

一■、矿区井田分布图二、矿区地形图三、矿区测量限制网图四、矿区井上下对照图五、矿区地形地质图或基岩地质图六、矿区地质构造纲要图七、矿区煤岩层比照图八、矿区地层综合柱状图九、矿区煤系地层综合柱状图十、矿区主要地质剖面图十一、矿区主要可采煤层底板等高线图十二、煤田水文地质图十三、区域水文地质图十四、井田区域地形图十五、工业广场平面图十六、井底车场平面图十七、采掘工程平面图十八、主要巷道平面图十九、井上下对照图二十、井筒断面图二十一、主要保护煤柱图二十二、井上下测量限制网图二十三、井筒十字中线点平面图二十四、竖井井壁和罐道竖直程度断面图二十五、提升设备和竖井井架安装测量图二十六、矿井地形地质图二十七、矿井可采煤层底板等高线图二十八、矿井煤岩层比照图二十九、矿井煤系地层综合柱状图三十、矿井地质剖面图三H^一、矿井水平地质切面图三十二、矿井瓦斯地质图三十三、矿井综合水文地质图三十四、矿井综合水文地质柱状图三十五、矿井水文地质剖面图三十六、矿井充水性图三十七、断层两盘含水层对接补给关系图三十八、矿井涌水量与各种相关因素动态曲线图三十九、矿井主要充水含水层等水位线图四十、矿井主要充水含水层水文地质图四十一、地面防排水系统图四十二、矿井分煤层资源/储量估算图四十三、采区资源/储量估算图四十四、分煤层损失量计算图四十五、工作面损失量计算图四十六、矿井三个煤量〞计算图附录：各种矿图的绘制内容及注记要求一■、矿区井田分布图1.主要公路、铁路、河流、水源地.2. 35KV及其以上高压输电线路,主要变电所.3.用颜色表示生产矿〔红卜在建矿〔2^〕＞规划区〔黄〕的边界,以及主要附属地物.4.主要村镇位置及名称,矿井井筒位置,公司、矿位置和名称.二、矿区地形图1.按国家有关地形图测量标准相应比例尺的规定内容绘制.2.根据地形、地物变化情况,每4〜5年更新一次.三、矿区测量限制网图1.各级三角点、近井点、水准点的位置、名称和编号.2.三角网形线,水准网环线.3.主要村镇、矿井的位置和名称.4.主要交通公路、铁路和河流.5.限制点附近的地形地貌.6.必要的文字说明.7.本图可在小比例尺的地形图上加绘限制点内容.四、矿区井上下对照图在矿区地形图的根底上,加绘井下主要采掘工程和地质勘探资料.1.矿区地形图规定的主要内容.包括地面重要工业建筑、村庄、零星建筑物、铁路、主要公路、高压线,以及大的河流、湖泊,地形等高线等.2.井下主要开采水平的井底车场、运输大巷、主要石门、主要上下山、总回风道和采区内的重要巷道,回采工作面及其编号.3.主要煤〔岩〕层露头线,主要断层线、井田技术边界线,保安煤柱的围护带和边界线,并注明批准文号.4.井口位置及名称,钻孔及其编号、地面标高.5.相邻矿区的采掘工程.五、矿区地形地质图或基岩地质图在地形图根底上加绘以下内容：1.主要煤〔岩〕层露头线,主要断层线,褶曲轴及岩浆岩出露范围.2.必要的钻孔、探槽、探井、勘探线及其编号.3.矿井边界,井口位置及名称.4.地层界限及代号,地层分布范围、名称及产状.5.在图幅两侧或下方加绘煤田综合柱状图,走向、倾向剖面图.6.当地质资料发生重大变动时,要及时修改填绘.六、矿区地质构造纲要图1.经纬线、指北针.2.断层线、褶曲轴、岩浆岩出露范围及陷落柱范围.3.主要钻孔、探槽、探井的位置及名称、编号.4.矿区边界.七、矿区煤岩层比照图1.煤层及标志层的名称、层位、厚度、底板高程及比照连线.2.地层的地质年代、代号、分界线及比照连线.3.比照基线.4.岩浆岩分布层位及比照连线.5.标志层不明显,比照不可靠的矿区,新老钻孔全部参与比照；比照简单的矿区,钻孔可酌情选用.6.每次修编矿井地质报告时,均应对本图进行修改、补充.八、矿区地层综合柱状图1.地层名称［界、系、统〔群卜组、段］、层序、厚度〔包括累方t厚度卜倾角,岩性柱状及含水性.2.煤层层位、名称、煤层厚度.3.地层接触关系.4.岩浆、岩体侵入的时代及地层.5.岩性描述〔包括煤层的结构特征描述〕.6.煤厚、层间距、地层厚度均注记最大、最小和一般厚度.7.岩性描述时,应在相应的层位上简述古生物化石和岩浆岩特性.九、矿区煤系地层综合柱状图同矿区地层综合柱状图.十、矿区主要地质剖面图1.水平高程线、留J面线方位、1〜2条经纬线、煤柱线.2.剖面切过的地形、地物及剖面切过的煤〔井〕田边界线.3.剖面切过的全部钻孔及附近钻孔的投影,槽、井探工程及全部巷道、采空区.4.地层界线,煤层、标志层、断层、褶曲轴、岩浆侵入体、陷落柱及其名称代号.5.煤层风、氧化带线.6.钻孔岩性.7.每年填绘修改一次.十一、矿区主要可采煤层底板等高线图1.经纬线,指北针,井田边界线,剖面线、主要保护对象及其保护煤柱线.2.井筒位置及主要巷道工程及高程.采空区和小窑范围.3.穿过本煤层的全部钻孔、巷道所见煤层的真厚及小柱状〔厚度过大时可放在图边或图外〕,煤层底板高程,煤质资料及煤种界线.4.煤层露头及风,氧化带界限,煤层分岔、合并线.5.煤层底板等高线,断层及编号、倾角、落差、褶曲轴,岩浆岩分布区,侵蚀区,冲刷区等.6.相邻区的地质资料.十二、煤田水文地质图以煤田地形地质图为根底,加绘以下内容：1.矿井和重点小煤井位置及边界.2.主要井、泉,水文地质调查孔、长观孔、抽水孔、水文物探孔及成果.3.地表水系、水体及其测站和成果.4.主要含水层露头,其中的灰岩画岩性符号〔其它岩性不画〕,符号长线平行地层界线.5.地面塌陷、岩溶漏斗、陷落柱及构造破碎带.6.有条件时,应加绘松散含水层等厚线、地下水等水位〔压〕线及地下水流向,划分地貌及水文地质单元,进行富水性分区.7.图的右侧附相应比例尺的矿区综合水文地质柱状图,下附1〜2条水文地质剖面图.十三、区域水文地质图以区域地形地质图为根底,加绘内容同煤田水文地质图的绘制内容及注记要求.十四、井田区域地形图1.各级平面和高程测量限制点,注明点号、高程.2.居民区,包括各类房屋、窑洞和各种公共建筑设施等,单独或总体注记名称.3.重要的独立地物.如井口〔包括废弃不用的井口和小煤窑井口,并注记名称卜钻孔〔注记编号〕、烟囱、水塔、电线杆〔塔〕和坟地等.4.各种管线和垣栅.如上下压输电线、通讯线、煤气管道、围墙、铁丝网和篱笆等.5.各种道路.如铁路、轻便铁道、架空索道、公路、乡村路等,注记铁路和主要公路名称.6.水系及其附属设施.如河流、湖泊、水库、沟渠、输水槽、桥梁、渡口、泉和水井等.注记河流、湖泊、水库及主要沟渠名称.7.以等高线和符号表示的自然形态及由于生物活动引起的地面特有地貌.如塌陷坑、塌陷台阶、积水区、肝石山等.8. 土质和植被情况.9.各种境界线.如省、市、县界,煤矿占地边界等.10.本图每4〜5年应重点补测修改一次.十五、工业广场平面图1.测量限制点〔平面和高程卜井口十字中线基点.注明点号及高程.2.各种永久和临时建〔构〕筑物.如办公楼、绞车房、井架、选煤厂、锅炉房、机修厂、食堂、仓库、储木场、水塔、烟囱、贮水池、广场和花园等.注记主要建〔构〕筑物名称.3.各种井口〔包括废弃不用的井口〕,并注记名称及高程.4.各种交通运输设施.如铁路、轻便铁道、公路等.注记铁路和主要公路名称.5.各种管线和垣栅.如上下压输电线、通讯线、煤气管道、围墙、铁丝网和篱笆等.6.供水、排水和消防系统.如排水沟〔渠〕、下水道、供水管、暖气管和消火栓等.7.隐蔽工程.如电缆沟、防空洞、扇风机道等.8.以等高线和符号表示的自然形态及由于生物活动引起的地面特有地貌.如塌陷坑、塌陷台阶、积水区、肝石山等.假设地形特别平坦或工业广场很平整,不便以等高线表示时,要适当增加高程注记点的个数.9.保安煤柱围护带,注明批准文号.10.地形地物及隐蔽工程发生大的变动时,应及时补测修改.。

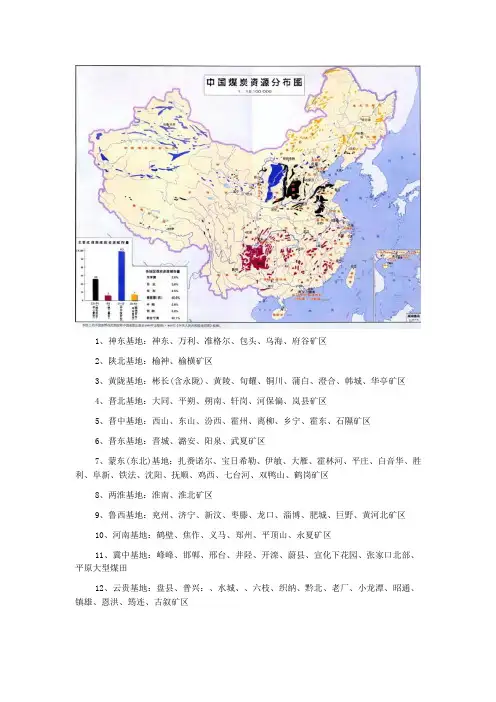

1、神东基地：神东、万利、准格尔、包头、乌海、府谷矿区2、陕北基地：榆神、榆横矿区3、黄陇基地：彬长(含永陇)、黄陵、旬耀、铜川、蒲白、澄合、韩城、华亭矿区4、晋北基地：大同、平朔、朔南、轩岗、河保偏、岚县矿区5、晋中基地：西山、东山、汾西、霍州、离柳、乡宁、霍东、石隰矿区6、晋东基地：晋城、潞安、阳泉、武夏矿区7、蒙东(东北)基地：扎赉诺尔、宝日希勒、伊敏、大雁、霍林河、平庄、白音华、胜利、阜新、铁法、沈阳、抚顺、鸡西、七台河、双鸭山、鹤岗矿区8、两淮基地：淮南、淮北矿区9、鲁西基地：兖州、济宁、新汶、枣滕、龙口、淄博、肥城、巨野、黄河北矿区10、河南基地：鹤壁、焦作、义马、郑州、平顶山、永夏矿区11、冀中基地：峰峰、邯郸、邢台、井陉、开滦、蔚县、宣化下花园、张家口北部、平原大型煤田12、云贵基地：盘县、普兴：、水城、、六枝、织纳、黔北、老厂、小龙潭、昭通、镇雄、恩洪、筠连、古叙矿区13、宁东基地：石嘴山、石炭笋、灵武、鸳鸯湖、横城、韦州、马家滩；积家并、萌城矿区大型煤炭基地煤炭储量丰富、煤类齐全、煤质优良，开采条件较好，区位优势明显，已具有一定的生产开发规模和配套工程设施。

规划建设大型煤炭基地，对维护国家能源安全、满足经济社会发展需要、调整和优化煤炭生产结构、促进资源地区经济社会发展，具有十分重要的意义。

神东、晋北、晋中、晋东、陕北大型煤炭基地处于中西部地区，主要担负向华东、华北、东北等地区供给煤炭，并作为"西电东送"北通道电煤基地。

冀中、河南、鲁西、两淮基地处于煤炭消费量大的东中部，担负向京津冀、中南、华东地区供给煤炭。

蒙东（东北）基地担负向东北三省和内蒙古东部地区供给煤炭。

云贵基地担负向西南、中南地区供给煤炭，并作为"西电东送"南通道电煤基地。

黄陇（含华亭）、宁东基地担负向西北、华东、中南地区供给煤炭。

大型煤炭基地建设将按照发展循环经济的要求，综合开发利用煤炭及与煤共伴生资源，实现上下游产业联营和集聚，把大型煤炭基地建成煤炭调出基地、电力供应基地、煤化工基地和资源综合利用基地。

煤矿基本矿图内容及其作用1井田区域地形图全面反映井田范围内地物和地貌的综合性图纸，比例尺为1：2000 或1：5000。

井田区域地形图的内容与大比例尺地形图基本相同，但增加了各类井口、矿界线、塌陷坑、塌陷台阶、塌陷积水区、矸石山、矸石堆等内容。

该图是编绘井上下对照图和采掘工程平面图的基础。

2 工业广场平面图反映工业广场范围内的生产系统、生产设施和其他自然要素的综合性图纸，比例尺为1：1000 或1：500。

工业广场平面图是工业广场规划、改扩建和保护煤柱设计的基础资料。

工业广场平面图的内容包括：（1）测量控制点、井口十字中线基点，并注明点号、高程等；各种永久和临时建（构）筑物，包括各井口位置、各种交通运输设施、各种管线和垣栅、给排水和消防设施、各种隐蔽工程；（2）以等高线和符号表示的地表自然形态及由于生产活动引起的地面特有地貌，如塌陷坑、塌陷台阶、积水区、矸石山（堆）等；（3）保护煤柱围护带，并注明批准文号。

3 井底车场平面图反映主要开采水平井底车场的巷道与硐室位置分布以及运输与排水系统的综合性图纸，比例尺为1：200 或1：500。

井底车场平面图是矿井生产和进行改扩建设计的基础资料。

井底车场平面图的主要内容包括：（1）井底车场内各井口位置、各个硐室及所有巷道、水闸门、水闸墙和防火门的位置；轨道的坡向和坡度；曲线巷道的要素；巷道交叉和变坡点轨面（或底板）的标高；泵房的各台水泵位置，并注明排水能力、扬程和功率；水仓注明容量等；（2）永久导线点和水准点的位置；（3）附有硐室和巷道的大比例尺横断面图，图上绘出硐室和巷道的衬砌厚度和材质、轨道与排水沟的位置，并标注有关尺寸。

4 采掘工程平面图采掘工程平面图是反映开采煤层或开采分层内采掘工程活动和地质特征的综合性图纸，比例尺为1：1000 或1：2000。

采掘工程平面图的主要内容包括：（1）井田技术边界线、保护煤柱边界线及其他技术边界线，并注明名称和批准文号；（2）本煤层内的巷道以及与本煤层开采有关的邻近巷道，注明主要巷道名称和月末工作面位置，斜巷要注记倾向和倾角，巷道交叉、变坡处以及平巷每50～100m 注记轨面或底板高程；（3）标明回采区、丢煤区和注销或报损区，回采区要绘出月末工作面位置，在每个工作面的适当位置，注记平均采厚、煤层倾角、开采方法、开采年度并绘出煤层小柱状；丢煤区要注明丢煤原因和煤量；注销或报损区要注明批准文号和煤量；（4）永久导线点和水准点的位置；（5）勘探资料和标明煤层埋藏条件的资料。
