逻辑函数的最小项

逻辑函数最小项
逻辑函数中的最小项是指逻辑变量全部取反（即所有变量的值都为相反值）的特例。

例如，对于一个包含n个变量的逻辑函数，其最小项有2^n个。

例如，对于一个包含三个变量A、B和C的逻辑函数，其最小项可以是：
- A'B'C'（A和B为假，C为真）
- A'B'C（A和B为假，C为假）
- A'B'C'（A和B为真，C为假）
- A'B'C（A和B为真，C为真）
- A'B'C'（A和B为真，C为真）
- A'BC'（A为假，B和C为真）
- A'BC（A为假，B和C为假）
- A'BC'（A为真，B和C为真）
- A'BC（A为真，B和C为假）
- A'BC'（A为真，B和C为真）
- AB'C'（A为真，B为假，C为真）
- AB'C（A为真，B为假，C为假）- AB'C'（A为真，B为真，C为真）- AB'C（A为真，B为真，C为假）- AB'C（A为真，B为假，C为假）- ABC'（A、B和C都为假）
- ABC（A、B和C都为真）
这些就是该逻辑函数的所有最小项。

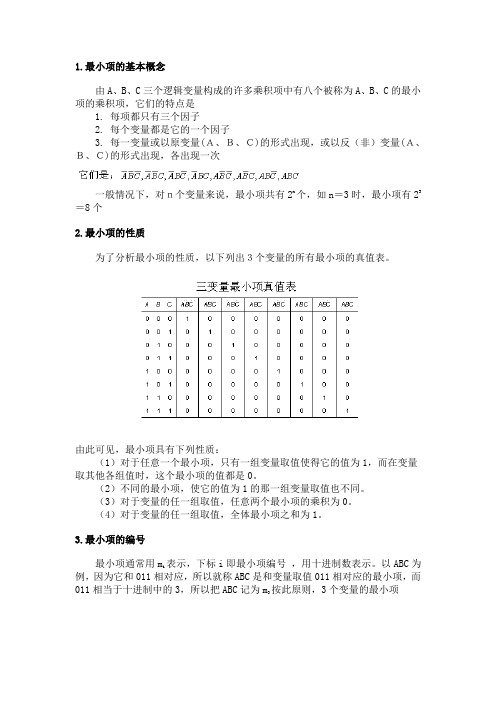

1.最小项的基本概念由A、B、C三个逻辑变量构成的许多乘积项中有八个被称为A、B、C的最小项的乘积项，它们的特点是1. 每项都只有三个因子2. 每个变量都是它的一个因子3. 每一变量或以原变量(Ａ、Ｂ、Ｃ)的形式出现，或以反（非）变量(Ａ、Ｂ、Ｃ)的形式出现，各出现一次一般情况下，对ｎ个变量来说，最小项共有2n个，如n＝3时，最小项有23＝8个2.最小项的性质为了分析最小项的性质，以下列出３个变量的所有最小项的真值表。

由此可见，最小项具有下列性质：（1）对于任意一个最小项，只有一组变量取值使得它的值为1，而在变量取其他各组值时，这个最小项的值都是0。

（2）不同的最小项，使它的值为1的那一组变量取值也不同。

（3）对于变量的任一组取值，任意两个最小项的乘积为0。

（4）对于变量的任一组取值，全体最小项之和为1。

3.最小项的编号表示，下标i即最小项编号，用十进制数表示。

以ABC为最小项通常用mi例，因为它和011相对应，所以就称ABC是和变量取值011相对应的最小项，而按此原则，3个变量的最小项011相当于十进制中的3，所以把ABC记为m3二、逻辑函数的最小项表达式利用逻辑代数的基本公式，可以把任一个逻辑函数化成一种典型的表达式，这种典型的表达式是一组最小项之和，称为最小项表达式。

下面举例说明把逻辑表达式展开为最小项表达式的方法。

例如，要将化成最小项表达式,这时可利用的基本运算关系,将逻辑函数中的每一项都化成包含所有变量A、B、C的项，然后再用最小项下标编号来代表最小项，即又如，要将化成最小项表达式，可经下列几步：（1）多次利用摩根定律去掉非号，直至最后得到一个只在单个变量上有非号的表达式；（2）利用分配律除去括号，直至得到一个与或表达式；（3）在以上第5个等式中，有一项AB不是最小项（缺少变量C），可用乘此项，正如第6个等式所示。

由此可见，任一个逻辑函数都可化成为唯一的最小项表达式。

三、用卡诺图表示逻辑函数1.卡诺图的引出一个逻辑函数的卡诺图就是将此函数的最小项表达式中的各最小项相应地填入一个特定的方格图内，此方格图称为卡诺图。

数字电路中的最小项
在数字电路中，最小项是代表逻辑函数的最基本的布尔表达式。

它在逻辑函数的化简和实现中具有重要的作用。

最小项由变量的集合和它们的状态（0或1）组成，在一个逻辑函数中，可能有多个最小项。

最小项可以通过一张真值表来表示。

对于一个逻辑函数，真值表将列出所有可能的变量状态对应的函数值。

最小项为真的那些情况所对应的变量状态称为该逻辑函数的最小项。

在数字电路中，最小项还可以确定一个逻辑函数的布尔表达式。

由于最小项代表了逻辑函数的最基本的布尔表达式，因此，每一个逻辑函数都可以表示为最小项的和。

也就是说，一个逻辑函数可以由多个最小项组合而成，这些最小项的数量和它们的组合方式决定了逻辑函数的复杂度。

最小项在逻辑函数的化简中也扮演着重要的角色。

化简是指将逻辑函数简化为等价的、更简单的形式。

最小项可以帮助我们寻找逻辑函数的简化形式。

在进行化简操作中，我们可以将逻辑函数拆分成多个最小项，然后找到其中具有公共变量的最小项进行合并。

最后，将所有合并后的最小项组合起来，就可以得到化简后的逻辑函数。

在数字电路中，最小项的使用可以有效地提高电路的效率和可靠性。

在设计数字电路时，我们可以利用最小项的组合方式优化电路的结构。

通过合并具有共同变量的最小项，我们可以减少电路的复杂度，并使
电路变得更加可靠。

总之，最小项是数字电路中最基本的逻辑表达式，它的使用可以帮助
我们更加有效地理解和设计数字电路。

作为数字电路设计的重要基础
知识，我们需要掌握它的概念和运用。

最小项1.用卡诺图法将逻辑函数变成最小项的形式方法：①将函数表现在卡诺图里②将卡诺图中的1与下两图比对例题：用卡诺图法将逻辑函数L=A—B+B—C—D变成最小项的形式。

L=A—B+B—C—D=m1+m4+m5+m6+m7+m9用卡诺图法将逻辑函数L=AB+A—C变成最小项的形式。

L=AB+A—C2. 用公式法将逻辑函数变成最小项的形式方法：①利用A(B —+B)=A ，令每一项都包含全部代号②整理①的结果，令每一项都是A 、B 、C 、D 的顺序③将每一项的A 、B 、C 、D 变成1，将A —、B —、C —、D —变成0 ④将③的结果由二进制数变成十进制数⑤在m 后加上④中的结果例题：用公式法将逻辑函数L=AB+A __C 变成最小项的形式 ① L= AB + A __C=AB(C+C __) + A __C(B+B __)② =ABC+ ABC __+ A __BC+ A __B __C③ 111 110 011 001④ 7 6 3 1⑤ L=m7+m6+m3+ m13. 将最小项的形式化成变量形式方法：①取出m后的数字②将数字变成二进制数（3输入即变成3位，4输入即变成4位）③每个二进制数的第一个数是0则变成A—，是1则变成A第二个数是0则变成B—，是1则变成B第三个数是0则变成C—，是1则变成C第四个数是0则变成D—，是1则变成D④用公式法或者卡诺图法化简逻辑函数例题：将L(A,B,C,D)=m1+m4+m5+m6+m7+m9化成变量形式。

① 1 4 5 6 7 9②0001 0100 0101 0110 0111 1001③A__B__C__D A__BC__D__A__BC__D A__BCD__A__BCD AB__C__DL(A,B,C,D)=m1+m4+m5+m6+m7+m9=A__B__C__D+A__BC__D__+A__BC__D+A__BCD__+A__BCD+AB__C__D④=A__B+B__C__D4.将L=∑m+∑d形式的式子用卡诺图化简方法：①根据下图，在m对应代号处写1，d对应代号处写X，在其他代号处写0②将卡诺图表示成逻辑表达式注意：1、表示的过程中，可以将X当作1来凑8个1、4个1、2个1、1个12、将所有1都表示完即可，不需要表示完所有X例题：将L(A,B,C,D)=∑m（1，4，5，6，7，9）+∑d（10，11，12，13，14，15）用卡诺图法化简。

数电最大项和最小项定义数电最大项和最小项是数字电路设计中的重要概念，它们在逻辑运算和布尔代数中起到关键作用。

本文将从理论和实践两个方面来介绍数电最大项和最小项的定义及其应用。

一、数电最大项和最小项的定义在数字电路中，最大项和最小项是用来表示逻辑函数的两种标准形式。

最大项（Minterm）是指逻辑函数在输入变量的每一种可能组合下都取值为1的情况，最小项（Maxterm）则相反，是指逻辑函数在输入变量的每一种可能组合下都取值为0的情况。

以一个三输入的逻辑函数为例，其最大项和最小项的表示如下：最大项：m0 = A'B'C'、m1 = A'B'C、m2 = A'BC'、m3 = A'BC、m4 = AB'C'、m5 = AB'C、m6 = ABC'、m7 = ABC最小项：M0 = A+B+C、M1 = A+B'+C、M2 = A'+B+C、M3 = A'+B'+C、M4 = A'+B+C'、M5 = A'+B'+C'、M6 = A'+B'+C、M7 = A'+B'+C'可以看出，最大项和最小项分别列举了逻辑函数在输入变量的所有可能组合下的取值情况，它们是逻辑函数的完备表示。

二、数电最大项和最小项的应用1. 逻辑函数化简最大项和最小项在逻辑函数的化简过程中起到重要作用。

通过对逻辑函数进行最大项和最小项的展开，可以得到逻辑函数的标准形式，进而进行化简。

化简后的逻辑函数可以减少电路的复杂度，提高逻辑电路的性能。

2. 逻辑电路设计最大项和最小项可以直接用于逻辑电路的设计。

在设计逻辑电路时，可以通过逻辑函数的最大项和最小项来确定电路的输入输出关系，进而设计出满足特定功能需求的电路。

3. 逻辑运算最大项和最小项在逻辑运算中有着广泛的应用。
