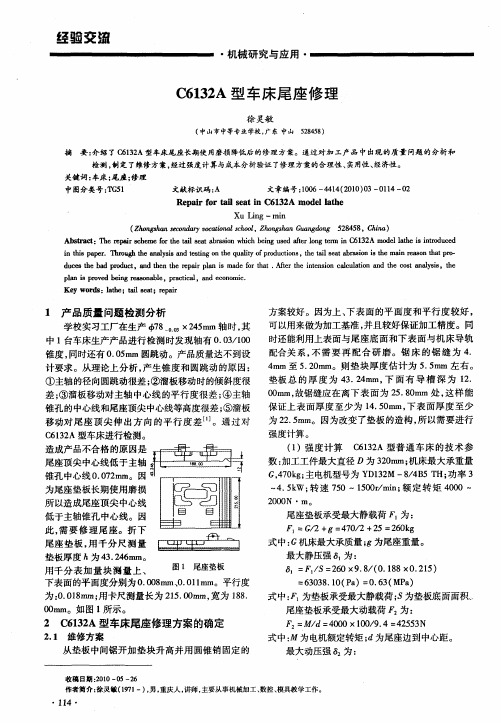

车床尾座套筒修磨

车床尾座套筒加工工艺规程及夹具设计设计说明书本次毕业设计针对车床尾座套筒工艺规程进行设计，涉及套筒的选材、确定毛坯和机械加工余量及工序尺寸与公差、拟定工艺路线、选择工艺设备；并进行切削用量和时刻定额的运算，填写机械加工工艺过程卡和机械加工工序卡片。

为了保证加工质量，提高生产效率，对关键工序进行夹具设计。

本文对夹具的工作原理、作用、分类和组成做了简单概述；着重分析了工序特点和要求，依照结果确定定位方案，设计定位元件、夹紧机构、对刀元件和夹具体。

因此，保证了加工精度和设计质量。

关键词：车床尾座套筒；工艺规程设计；夹具设计；生产规划This paper carries on the design in view of the tailstock sleeve technological process, involves the selection of the sleeve, the determination of semi-finished materials, the machining allowance, the working procedure size and the common difference. I draw up the sleeve route, and choose the process unit. And then I carry on the computation of the cutting specifications and the time norm, next I fill above-mentioned results in machine-finishing technological process card and the machine-finishing working procedure card. In order to guarantee the processing quality and enhance the production efficiency, I carry out the jig design to the essential working procedure. In this paper I have made the simple outline to the operating principle, the function, the classification and the composition of the jig. I have also emphatically analyzed the characteristic and the request of the working procedure, determined the localization plan according to the result, and designed the localization part, the clamp organization, the guiding component and the jig body.Therefore, the processing precision and the design quality have been guaranteed.Keywords: tailstock sleeve；Technological process design；Jig design；Production plan第1章绪论 (1)1.1车床尾座套筒加工技术现状及进展方向 (1)1.2本课题研究的目的、意义 (2)1.3课题的要紧内容 (3)第2章车床尾座套筒的机械加工工艺规程设计 (5)2.1车床尾座套筒的工艺分析及生产类型的确定 (5)2.1.1车床尾座套筒概述 (5)2.1.2车床尾座套筒零件的技术要求 (5)2.1.3确定车床尾座套筒的生产类型和工艺特点分析 (6)2.2车床尾座套筒的材料和毛坯确定 (7)2.2.1车床尾座套筒毛坯材料、加工方法及技术要求 (7)2.2.2车床尾座套筒毛坯的尺寸公差和机械加工余量 (8)2.2.3绘制车床尾座套筒毛坯简图 (9)2.3拟定车床尾座套筒工艺路线 (9)2.3.1定位基准的选择 (9)2.3.2表面加工方法的确定 (9)2.3.3加工时期的划分 (10)2.3.4加工工艺路线方案确定 (10)2.4机床设备及工艺装备的选用 (11)2.4.1机床设备的选用 (11)2.4.2工艺装备的选用 (12)2.5加工余量、工序尺寸及其公差的确定 (13)2.6确定切削用量及时刻定额 (14)2.6.1切削用量的运算 (14)2.6.2时刻定额的确定 (16)2.7填写工艺文件 (17)2.8工艺分析 (19)第3章机床夹具设计 (21)3.1机床夹具设计概述 (21)3.1.1夹具的要紧工作原理 (21)3.1.2夹具的作用 (21)3.1.3机床夹具的分类 (21)3.1.4专用机床夹具的组成 (22)3.2车床夹具设计 (22)3.2.1问题的提出 (22)3.2.2定位方案及定位元件选择和设计 (22)3.2.3确定夹紧方式、设计夹紧机构 (24)3.2.4设计对刀元件、连接元件及夹具体 (24)3.2.5绘制夹具总图及零件图 (25)3.2.6夹具的使用说明及注意点 (25)3.2.7夹具的其他设计方案 (25)3.3磨床夹具设计 (26)3.3.1问题的提出 (26)3.3.2定位方案及定位元件选择和设计 (26)3.3.3连接元件及夹具体 (27)3.3.4绘制夹具总图及零件图 (28)3.3.5夹具的使用说明及注意点 (28)3.4快速可调铣床夹具设计 (29)3.4.1问题的提出 (29)3.4.2定位方案及定位元件选择和设计 (29)3.4.3确定夹紧方式、设计夹紧机构 (30)3.4.4设计对刀元件、连接元件及夹具体 (30)3.4.5绘制夹具总图及零件图 (31)3.4.6夹具的使用说明及注意点 (31)第4章结论 (32)致谢 (33)参考文献 (34)第1章绪论1.1车床尾座套筒加工技术现状及进展方向(1)国内研究现状车床尾座套筒现在差不多有专门多能够供参考的工艺规程，但大多工艺规程过于笼统，要找到较为详细的加工工艺规程和加工过程中所用的夹具专门困难。

第二章 加工工艺规程设计2.1车床尾座套筒零件的作用车床尾座是车床上常用的部件，在轴类工件的加工、端面钻孔、铰孔等工序中经常应用，其工作状况好坏对工件加工质量有着较大的影响。

车床尾座的主要作用是为轴类零件定心，同时具有辅助支撑和夹紧的功能。

尾座顶尖的定位精度直接影响机床加工工件的径向尺寸精度，以及圆度、圆柱度、同轴度等形位精度，而车床尾座套筒直接用来装载顶尖，对顶尖，对加工的零件会产生重要的影响。

2.2 车床尾座套筒的零件图分析图2-1车床尾座套筒零件车床尾座的具体 技术要求如下：(1) φ550013.0-mm 外圆的圆柱度公差为0.005mm 。

(2）莫氏4号锥孔轴心线与φ550013.0-mm 外圆轴心线的同轴度公差为φ0.01mm 。

(3）莫氏4号锥孔轴心线对φ550013.0-mm 外圆轴心线的径向跳动公差为0.01mm 。

(4）键槽8085.0035.0++mm 对φ550013.0-mm 外圆轴心线的平行度公差为0.025mm ，对称度公差为0.1mm 。

(5）锥孔涂色检查其接触面积应大于75%。

(6）调质处理28～32HRC。

(7）局部外圆及锥孔淬火45～50HRC。

2.3 车床尾座套筒的毛坯设计2.3.1毛坯材料的选择在制订机械加工工艺规程时，正确选择合适的毛坯，对零件的加工质量、材料消耗和加工时都有很大的影响。

显然毛坯的尺寸和形状越接近成品零件，机械加工的劳动量就越少，但是毛坯的制造成本就越高，所以应根据生产纲领，综合考虑毛坯制造和机械加工的费用来确定毛坯，以求得最好的经济效益。

机械加工中常用的毛坯有铸件、锻件、冲压件和型材等，选用时主要考虑一下因素。

（1）零件的材料与力学性能；(2）零件的结构形状与外形尺寸；(3)生产类型；（4）毛坯车间的生产条件；（5）利用新工艺、新技术、新材料的可能性。

本设计根据零件图的技术要求采用45钢作为毛坯材料。

2.3.2毛坯的成型方式、尺寸套筒类零件的毛坯制造形式主要有铸造与锻造（压）等方法。

普通卧式车床xx要点及常见故障排除一、床身修理：一般情况下床身采用磨削加工或精刨，这样可以提高生产效率并降低劳动强度，在没有导轨磨床的情况下也可以采用人工刮削方法。

要求如下：1、粗调床身水平，纵横两个方向。

2、如果导轨磨损严重，先用焊接或粘补剂进行修补。

3、以原齿条安装基面找正床身加工导轨，其中1、2、3面在垂直面内的直线度一般0.025且只允许中间凸，主要是导轨中间用的多。

表面1、4、5、6对表面2、3扭曲（xx一格），压板面7、8对1、2、3的平行度，齿条面9、10对2、3平行度。

粗糙度Ra0.8。

如要求硬度则在加工以前高频淬火。

二、大拖板修理大拖板也叫床鞍，实施现进给运动的主要部件之一，大修时一般采取刮研修复，有时也用配磨加工，但是毕竟我们中国劳动力比较廉价，修理时刮研还是大多数。

刮研时应注意的问题：1、大拖板上各导轨面直线度0.02，2、燕尾导轨平轨对丝杠轴承孔上母线平行度0.05，两平轨扭曲。

3、燕尾导轨侧面两轨保证对孔侧母线平行0.05，且两导轨的平行度0.02/全长4、大拖板下导轨对床身导轨合研，刮研时注意保证纵横向垂直度〉90度，以保证加工零件时车凹心。

一般。

大拖板底面平导轨刮研时，纵向打表只许左面高，横向只许内侧低。

5、配刮或配磨压板，保证间隙0.02。

三、中拖板（横滑板）修理：1、中拖板底面平导轨及顶面一般采用磨削加工，见光即可保证平行度0.01。

2、燕尾与中拖板配刮，然后配斜铁（镶条）。

3、刮研丝母安装面，保证与底导轨平行0.01。

四、刀架修理：如果刀架部分磨损太厉害买个新的配件换上就算了，这部分虽然不大但修起来却很费工，比较烦人。

1、修理刀架滑板，刮研滑板上顶面，保证对定位轴的垂直度，定位轴对4个定位锥套等距0.02，下导轨面对刀架安装定位面平行0.03。

2、xx导轨对丝杠安装xx平行0.023、修理刀架中部，保证各项公差，配刮镶条。

4、四方刀架修理，以上表面为基准磨削各面，见光为止，保证平行，镗中间孔。
