车床尾座的拆卸与装配资料

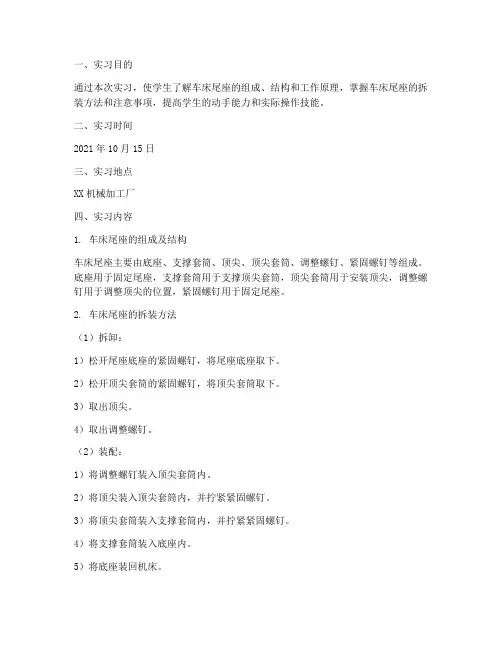

一、实习目的通过本次实习，使学生了解车床尾座的组成、结构和工作原理，掌握车床尾座的拆装方法和注意事项，提高学生的动手能力和实际操作技能。

二、实习时间2021年10月15日三、实习地点XX机械加工厂四、实习内容1. 车床尾座的组成及结构车床尾座主要由底座、支撑套筒、顶尖、顶尖套筒、调整螺钉、紧固螺钉等组成。

底座用于固定尾座，支撑套筒用于支撑顶尖套筒，顶尖套筒用于安装顶尖，调整螺钉用于调整顶尖的位置，紧固螺钉用于固定尾座。

2. 车床尾座的拆装方法（1）拆卸：1）松开尾座底座的紧固螺钉，将尾座底座取下。

2）松开顶尖套筒的紧固螺钉，将顶尖套筒取下。

3）取出顶尖。

4）取出调整螺钉。

（2）装配：1）将调整螺钉装入顶尖套筒内。

2）将顶尖装入顶尖套筒内，并拧紧紧固螺钉。

3）将顶尖套筒装入支撑套筒内，并拧紧紧固螺钉。

4）将支撑套筒装入底座内。

5）将底座装回机床。

3. 注意事项（1）拆卸过程中，注意保护零件，避免损坏。

（2）装配过程中，确保零件的清洁和干燥。

（3）拧紧螺钉时，注意力道均匀，避免过紧或过松。

（4）在操作过程中，注意安全，防止发生意外。

五、实习收获通过本次实习，我了解了车床尾座的组成、结构和工作原理，掌握了车床尾座的拆装方法和注意事项。

在拆装过程中，我学会了如何正确使用工具，提高了自己的动手能力。

同时，通过实际操作，我对机床的结构有了更深入的认识，为今后的学习和工作打下了基础。

六、实习感想本次实习让我深刻体会到理论与实践相结合的重要性。

在今后的学习和工作中，我将不断积累实践经验，提高自己的技能水平，为我国机械制造业的发展贡献自己的力量。

同时，我也认识到安全操作的重要性，在今后的工作中，我将严格遵守操作规程，确保自身和他人的安全。

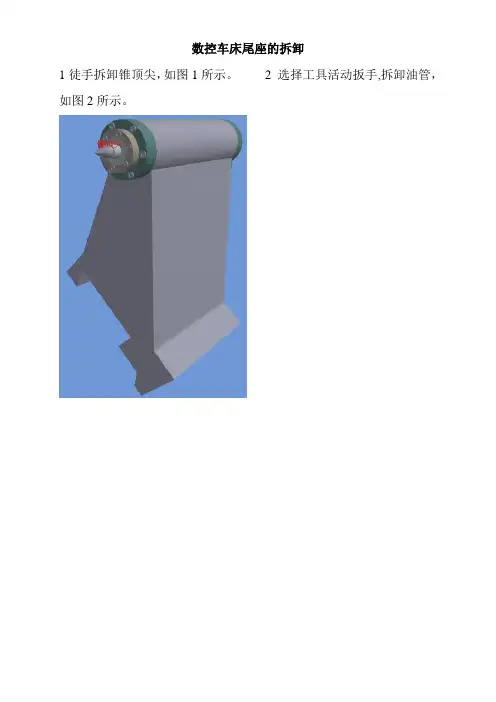

数控车床尾座的拆卸1徒手拆卸锥顶尖，如图1所示。

2 选择工具活动扳手,拆卸油管，如图2所示。

图 1 拆卸锥顶尖图 2 拆卸油管3选择内六角扳手拆卸尾架后端盖紧固螺栓，徒手拆卸尾架后端盖，如图3所示。

图3 拆卸尾架后端盖图4 拆卸套筒后端盖4 选择工具内六角扳手拆卸套筒后端盖紧固螺栓，徒手拆卸套筒后端盖，如图4所示。

5 选择工具套筒扳手,拆卸平面轴承紧固螺母，如图5所示。

图5拆卸平面轴承紧固螺母图6拆卸前平面轴承6 选择工具平面轴承夹紧器拆卸前平面轴承，如图6所示。

7 选择工具木榔头,拆卸活塞，如图7所示。

图7 拆卸活塞图8拆卸后平面轴承8 选择工具徒手, 拆卸后平面轴承，如图8所示。

9 选择工具内六角扳手,拆卸尾架前端盖紧固螺栓，徒手拆卸尾架前端盖，如图9所示。

图9 拆卸尾架前端盖图10 拆卸尾架套筒整体10 选择工具徒手,拆卸尾架套筒整体，如图10所示。

11徒手拆卸涨紧套，如图11所示。

图11 拆卸涨紧套12 选择内六角扳手, 拆卸套筒前端盖紧固螺栓，徒手拆卸套筒前端盖，如图12所示。

图12 拆卸套筒前端盖图13 拆卸尾架套筒13徒手拆卸尾架套筒，如图13所示。

14选择工具勾头扳手,拆卸后轴承圆螺母，如图14所示。

图14拆卸后轴承圆螺母15 徒手拆卸后轴承挡圈，如图15所示。

图15 拆卸后轴承挡圈图16 拆卸圆套筒16徒手拆卸圆套筒，如图16所示。

17徒手拆卸后轴承，如图17所示。

图17 拆卸后轴承图18 拆卸前轴承圆螺母18 选择工具勾头扳手拆卸前轴承圆螺母，如图18所示。

19 徒手拆卸前轴承挡圈，如图19所示。

图19 拆卸前轴承挡圈图2021卸前轴承2021择工具木榔头拆卸前轴承，如图2021。

21．徒手拆卸隔圈，如图21所示。

图21徒手拆卸隔圈图22 尾座拆卸成功22尾座拆卸成功，如图22所示。

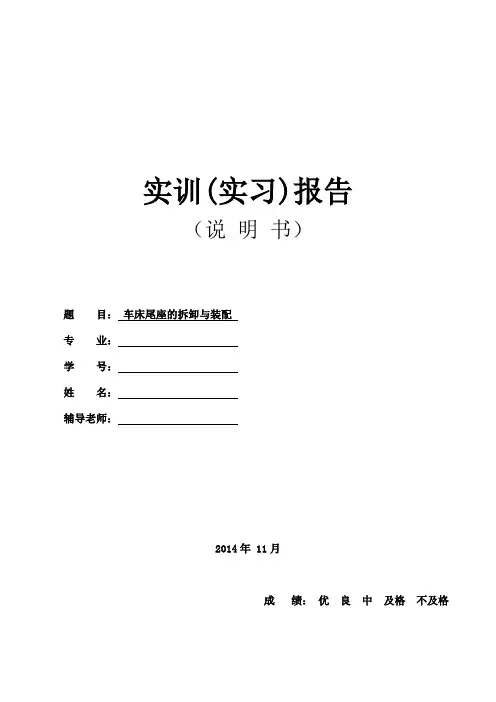

实训(实习)报告（说明书）题目：车床尾座的拆卸与装配专业：学号：姓名：辅导老师：2014年 11月成绩：优良中及格不及格目录目录 (1)第1章作业前的准备 (2)劳动前的保护及作业环境 (2)劳动保护 (2)劳动保护的目的 (2)安全操作 (2)技术准备 (2)工具准备 (2)第2章车床尾座的拆卸与装配 (3)认识车床尾座 (3)车床尾座的结构 (4)车床尾座的作用 (6)车床尾座材料 (6)车床尾座的拆卸 (7)车床尾座拆卸前准备 (7)车床尾座拆卸 (7)车床尾座拆卸时的注意事项 (9)车床尾座的安装 (9)车床尾座安装顺序 (9)车床尾座安装时的注意事项 (9)第3章车床尾座的维护 (10)车床尾座的清洁 (10)车床尾座的保养 (10)小结 (10)参考文献 (10)第1章作业前的准备劳动前的保护及作业环境劳动保护1、工作前应检查工具，如发现工具具有毛病，应立即报告班长、老师。

2、全体同学应熟知整个工序和要点及工作事项能明白拆卸及安装步骤和过程中的针对性危害，注意自身安全。

3、凡现场操作人员必须集中精力。

劳动保护的目的1、劳动保护是为了保障操作人员的安全以免砸伤。

2、以防工具的损坏以及车床尾座零件的丢失或损坏。

安全操作1、工作前应检查工具，如发现工具具有毛病，应立即报告班长、老师。

2、全体同学应熟知整个工序和要点及工作事项能明白拆卸及安装步骤和过程中的针对性危害，注意自身安全。

3、凡施工现场人员必须集中精力。

技术准备1、拆卸前，应熟悉拆卸部位的装配图和有关技术资料，了解相关部位的结构和零件之间的配合情况。

2、拉卸前，必须仔细检查轴和轴上的定位紧固件是否已经完全被拆除，如螺母、调整螺钉和调整螺母。

3、根据装配图确定轴的正确拆出方向。

4、在拆卸过程中，要经常检查轴上的零件是否被卡住而影响拆卸。

工具准备1、螺钉旋具（一字螺丝刀）2、扳手（活动扳手、内六角扳手）3、其他工具（钳子、锤子、木块）第2章车床尾座的拆卸与装配认识车床尾座图2-1 车床尾座的实物图车床尾座的结构图2-2 车床尾座的零件图（a 、b 、c ）1、丝杠2、螺母3、端盖4、手柄5、套筒6、压板7、压板8、底座压板9、垫圈 10、螺母 11、螺栓 12、调整螺钉257816431129 10abc图2-3 车床尾座部件示意图表2-1 车床尾座部件明细表1、车床尾座的作用车床的尾座可沿导轨纵向移动调整其位置。

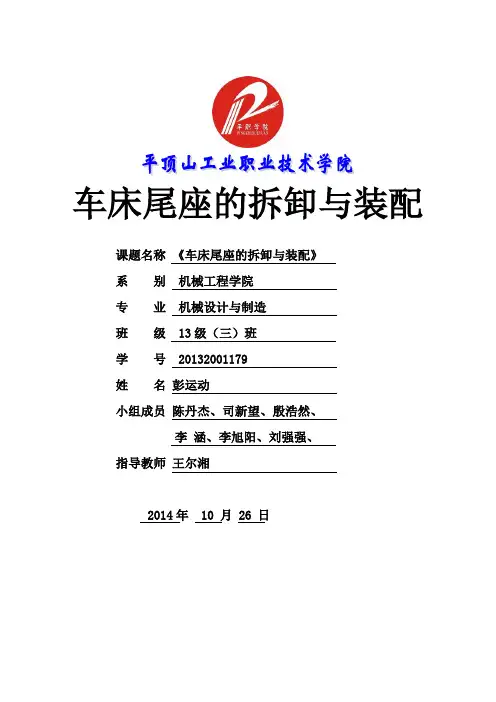

车床尾座的拆卸与装配课题名称《车床尾座的拆卸与装配》系别机械工程学院专业机械设计与制造班级 13级（三）班学号 20132001179姓名彭运动小组成员陈丹杰、司新望、殷浩然、李涵、李旭阳、刘强强、指导教师王尔湘2014年 10 月 26 日目录一.作业前准备 (1)1.劳动保护及工作环境 (1)2.实训目的和任务 (1)3、拆装车床型号及工具清单 (2)二．车床尾座的结构分析 (3)1、CA6140型卧式车床尾座的作用 (3)2、CA6140型卧式车床尾座的结构 (4)三．CA6140型车床尾座的拆卸与组装 (5)1．CA6140型车床刀架的拆卸 (5)2．CA6140型车床尾架的拆卸 (7)3、检测、维修及保养 (11)4、可能出现的故障及其维修方法 (11)5、安装步骤 (12)四、注意事项 (12)五．总结 (13)参考文献一.作业前准备1.劳动保护及工作环境1.1.1操作前应根据所用工具的需要和有关规定穿戴好劳动保护用品。

1.1.2.多人作业时，要统一指挥，密切配合，动作协调，注意安全。

1.1.3.拆卸下来的零部件应尽量放在一起，并按规定存放，不要乱放。

2.实训目的和任务1.2.1巩固和加强机械制图课程的理论知识，为机械设计、专业课等后续课程的学习奠定必要的基础。

1.2.2使学生掌握机械总成、各零部件及其相互间的连接关系、拆装方法和步骤及注意事项；1.2.3使学生懂得并能正确地使用常用机、工、量具和专门工具；1.2.4熟悉和掌握安全操作常识，零部件拆装后的正确放置、分类及清洗方法，培养文明生产的良好习惯。

1.2.5锻炼和培养学生的动手能力。

3、拆装车床型号及工具清单图 1-1拆卸工具钳工基础实训操作CA6140型车床尾座拆装工具清单毛坯图设备规格数量CA6140型车床尾座CA6140型车床尾座1序名称规格数量序名称规格数量1 活络扳手200mm 1 6 克丝钳子125 12 活络扳手100mm 1 7 套筒扳手15-25 13 内六方扳手套 1 8 毛刷1寸 14 一字螺丝刀150 1 9 衬垫副 15 一字螺丝刀100 1 10 手锤副 1 注：自备常用工具。

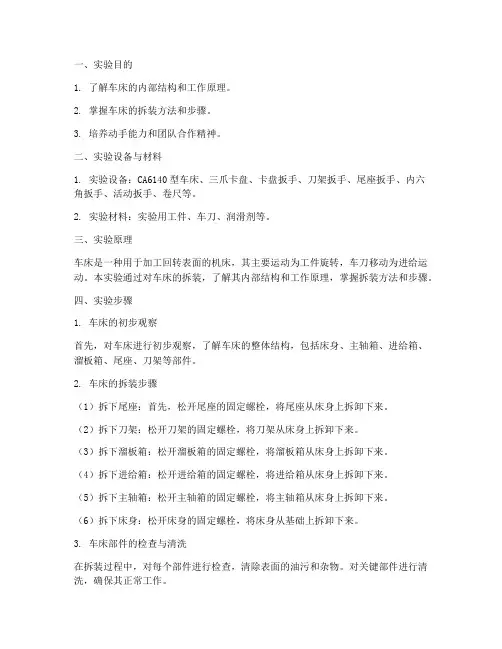

一、实验目的1. 了解车床的内部结构和工作原理。

2. 掌握车床的拆装方法和步骤。

3. 培养动手能力和团队合作精神。

二、实验设备与材料1. 实验设备：CA6140型车床、三爪卡盘、卡盘扳手、刀架扳手、尾座扳手、内六角扳手、活动扳手、卷尺等。

2. 实验材料：实验用工件、车刀、润滑剂等。

三、实验原理车床是一种用于加工回转表面的机床，其主要运动为工件旋转，车刀移动为进给运动。

本实验通过对车床的拆装，了解其内部结构和工作原理，掌握拆装方法和步骤。

四、实验步骤1. 车床的初步观察首先，对车床进行初步观察，了解车床的整体结构，包括床身、主轴箱、进给箱、溜板箱、尾座、刀架等部件。

2. 车床的拆装步骤（1）拆下尾座：首先，松开尾座的固定螺栓，将尾座从床身上拆卸下来。

（2）拆下刀架：松开刀架的固定螺栓，将刀架从床身上拆卸下来。

（3）拆下溜板箱：松开溜板箱的固定螺栓，将溜板箱从床身上拆卸下来。

（4）拆下进给箱：松开进给箱的固定螺栓，将进给箱从床身上拆卸下来。

（5）拆下主轴箱：松开主轴箱的固定螺栓，将主轴箱从床身上拆卸下来。

（6）拆下床身：松开床身的固定螺栓，将床身从基础上拆卸下来。

3. 车床部件的检查与清洗在拆装过程中，对每个部件进行检查，清除表面的油污和杂物。

对关键部件进行清洗，确保其正常工作。

4. 车床的组装步骤（1）组装床身：将床身放置在基础上，安装固定螺栓。

（2）组装主轴箱：将主轴箱放置在床身上，安装固定螺栓。

（3）组装进给箱：将进给箱放置在床身上，安装固定螺栓。

（4）组装溜板箱：将溜板箱放置在床身上，安装固定螺栓。

（5）组装刀架：将刀架放置在床身上，安装固定螺栓。

（6）组装尾座：将尾座放置在床身上，安装固定螺栓。

5. 车床的试运行组装完成后，进行车床的试运行，检查各部件是否正常工作，确保车床能够正常运行。

五、实验结果与分析通过本次实验，我们对车床的内部结构和工作原理有了更深入的了解。

以下是实验结果与分析：1. 车床的内部结构复杂，各部件之间相互配合，共同完成加工任务。

车床尾座的拆装公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]实训(实习)报告（说明书）题目：车床尾座的拆卸与装配专业：学号：姓名：辅导老师：2014年 11月成绩：优良中及格不及格目录目录 (1)第1章作业前的准备 (2)劳动前的保护及作业环境 (2)劳动保护 (2)劳动保护的目的 (2)安全操作 (2)技术准备 (2)工具准备 (2)第2章车床尾座的拆卸与装配 (3)认识车床尾座 (3)车床尾座的结构 (4)车床尾座的作用 (6)车床尾座材料 (6)车床尾座的拆卸 (7)车床尾座拆卸前准备 (7)车床尾座拆卸 (7)车床尾座拆卸时的注意事项 (9)车床尾座的安装 (9)车床尾座安装顺序 (9)车床尾座安装时的注意事项 (9)第3章车床尾座的维护 (9)车床尾座的清洁 (9)车床尾座的保养 (9)小结 (9)参考文献 (10)第1章作业前的准备劳动前的保护及作业环境劳动保护1、工作前应检查工具，如发现工具具有毛病，应立即报告班长、老师。

2、全体同学应熟知整个工序和要点及工作事项能明白拆卸及安装步骤和过程中的针对性危害，注意自身安全。

3、凡现场操作人员必须集中精力。

劳动保护的目的1、劳动保护是为了保障操作人员的安全以免砸伤。

2、以防工具的损坏以及车床尾座零件的丢失或损坏。

安全操作1、工作前应检查工具，如发现工具具有毛病，应立即报告班长、老师。

2、全体同学应熟知整个工序和要点及工作事项能明白拆卸及安装步骤和过程中的针对性危害，注意自身安全。

3、凡施工现场人员必须集中精力。

技术准备1、拆卸前，应熟悉拆卸部位的装配图和有关技术资料，了解相关部位的结构和零件之间的配合情况。

2、拉卸前，必须仔细检查轴和轴上的定位紧固件是否已经完全被拆除，如螺母、调整螺钉和调整螺母。

3、根据装配图确定轴的正确拆出方向。

4、在拆卸过程中，要经常检查轴上的零件是否被卡住而影响拆卸。

工具准备1、螺钉旋具（一字螺丝刀）2、扳手（活动扳手、内六角扳手）3、其他工具（钳子、锤子、木块）图1-1 使用工第2章车床尾座的拆卸与装配认识车床尾座图2-1 车床尾座的实物图车床尾座的结构231图2-2 车床尾座的零件图（a、b、c）1、丝杠2、螺母3、端盖4、手柄5、套筒6、压板7、压板8、底座压板9、垫圈 10、螺母 11、螺栓 12、调整螺钉图2-3 车床尾座部件示意图表2-1 车床尾座部件明细表车床尾座的作用1、车床尾座的作用车床的尾座可沿导轨纵向移动调整其位置。

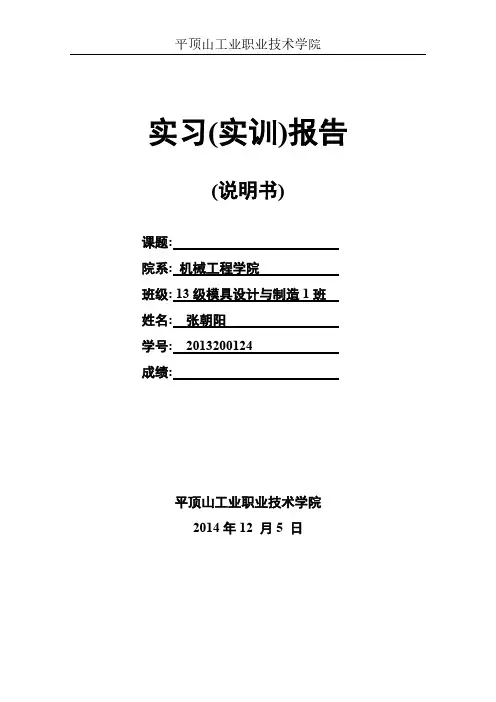

实习（实训）报告(说明书)题 目:专 业：班 级：姓 名：学 号：成 绩：日期 ：2014年11月目录第1章作业前准备------------------------------------ 1 1.1作业环境准备-------------------------------------- 1 1.2技术准备-------------------------------------------- 1 1.3车床尾座的说明----------------------------------- 21.3.1车床尾座的介绍------------------------------ 21.3.2车床尾座的用途------------------------------ 2 1.4安全操作规程-------------------------------------- 3 第2章车床尾座的拆卸-------------------------------- 42.1 认识车床尾座------------------------------------- 4 2.2 尾座的规格---------------------------------------- 6 2.3 尾座的材质---------------------------------------- 7 2.4 CA6140型卧式车床尾座的拆装--------------- 7 2.5 CA6140型卧式车床尾座的安装--------------- 8 第3章拆卸与装配时注意事项--------------------- 83.1 拆卸与装配注意事项---------------------------- 8 小结-------------------------------------------------------- 10 参考文献-------------------------------------------------- 11第1章作业前准备1.1作业环境准备（1）尾座上不应放置工具。

车床尾座拆装实训报告一、实训目的和意义车床尾座是车床的重要组成部分，用于支撑工件和刀具进行加工。

尾座的正确拆装可以保证车床的正常工作，提高加工效率，保障操作人员的安全。

本实训旨在培养学生对车床尾座拆装的技能和操作能力，提高其维修和保养车床的能力。

二、实训内容1. 初步了解车床尾座的结构和功能，学习车床尾座的使用方法和维护要求。

2. 学习车床尾座的拆装步骤和注意事项。

3. 进行车床尾座的拆装实操，掌握相应的操作技巧和安全知识。

三、实训步骤1. 准备工作：检查车床尾座是否固定牢靠，松动或断裂情况；确认车床断电并拉断电源。

2. 拆装尾座：打开车床的尾座盖板，用扳手或扳手架松开和拆下尾座螺丝；将螺丝松下后轻轻抬起尾座，注意尾座的重量。

若尾座过重，需要寻求他人帮助。

3. 检查清洁：拆卸下的尾座需进行检查，查看尾座的磨损情况，如有磨损需更换相应配件；同时要清洁尾座内部和外部的灰尘和杂物。

4. 安装尾座：将经过检查和清洁的尾座放置到车床上，确保尾座与车床轴线平行，然后再用扳手或扳手架将尾座螺丝固定好，同时需确保螺丝紧固力适中。

5. 检查调试：装好尾座后，需打开车床开关，进行一些简单的运转试验，检查尾座是否安装牢固，运行是否正常。

四、实训注意事项1. 操作人员需具备一定的机械维修和操作技能，遵守相关的安全操作规范。

2. 尾座装卸时需注意保护尾座的外部涂层，避免刮擦或损坏。

3. 操作过程中需小心提起和放置尾座，以免造成意外伤害。

4. 完成操作后，需清理和整理工作区域，归还使用工具和设备。

五、实训效果评估1. 通过实际操作，操作人员能够熟练掌握车床尾座的拆装步骤和方法。

2. 能够正确判断尾座的装配是否正确，尾座是否安装稳固，运行是否正常。

3. 实训过程中无发生安全事故和设备损坏的情况。

六、实训总结通过本次车床尾座拆装实训，我掌握了车床尾座的结构和功能，学习了拆装尾座的步骤和注意事项。

实际操作中，我能够正确、熟练地进行尾座的拆装，并能够对安装后的尾座进行检查和调试。
