机床尾座拆卸及装配

实训(实习)报告（说明书）题目：车床尾座的拆卸与装配专业：学号：姓名：辅导老师：2014年 11月成绩：优良中及格不及格目录目录 (1)第1章作业前的准备 (2)劳动前的保护及作业环境 (2)劳动保护 (2)劳动保护的目的 (2)安全操作 (2)技术准备 (2)工具准备 (2)第2章车床尾座的拆卸与装配 (3)认识车床尾座 (3)车床尾座的结构 (4)车床尾座的作用 (6)车床尾座材料 (6)车床尾座的拆卸 (7)车床尾座拆卸前准备 (7)车床尾座拆卸 (7)车床尾座拆卸时的注意事项 (9)车床尾座的安装 (9)车床尾座安装顺序 (9)车床尾座安装时的注意事项 (9)第3章车床尾座的维护 (10)车床尾座的清洁 (10)车床尾座的保养 (10)小结 (10)参考文献 (10)第1章作业前的准备劳动前的保护及作业环境劳动保护1、工作前应检查工具，如发现工具具有毛病，应立即报告班长、老师。

2、全体同学应熟知整个工序和要点及工作事项能明白拆卸及安装步骤和过程中的针对性危害，注意自身安全。

3、凡现场操作人员必须集中精力。

劳动保护的目的1、劳动保护是为了保障操作人员的安全以免砸伤。

2、以防工具的损坏以及车床尾座零件的丢失或损坏。

安全操作1、工作前应检查工具，如发现工具具有毛病，应立即报告班长、老师。

2、全体同学应熟知整个工序和要点及工作事项能明白拆卸及安装步骤和过程中的针对性危害，注意自身安全。

3、凡施工现场人员必须集中精力。

技术准备1、拆卸前，应熟悉拆卸部位的装配图和有关技术资料，了解相关部位的结构和零件之间的配合情况。

2、拉卸前，必须仔细检查轴和轴上的定位紧固件是否已经完全被拆除，如螺母、调整螺钉和调整螺母。

3、根据装配图确定轴的正确拆出方向。

4、在拆卸过程中，要经常检查轴上的零件是否被卡住而影响拆卸。

工具准备1、螺钉旋具（一字螺丝刀）2、扳手（活动扳手、内六角扳手）3、其他工具（钳子、锤子、木块）第2章车床尾座的拆卸与装配认识车床尾座图2-1 车床尾座的实物图车床尾座的结构图2-2 车床尾座的零件图（a 、b 、c ）1、丝杠2、螺母3、端盖4、手柄5、套筒6、压板7、压板8、底座压板9、垫圈 10、螺母 11、螺栓 12、调整螺钉257816431129 10abc图2-3 车床尾座部件示意图表2-1 车床尾座部件明细表1、车床尾座的作用车床的尾座可沿导轨纵向移动调整其位置。

机床拆装实验报告成绩_______一、实训目的和任务拆装实习的目的：①巩固和加强机械制图课程的理论知识，为机械设计、专业课等后续课程的学习奠定必要的基础。

②使学生掌握机械总成、各零部件及其相互间的连接关系、拆装方法和步骤及注意事项；③使学生懂得并能正确地使用常用机、工、量具和专门工具；④熟悉和掌握安全操作常识，零部件拆装后的正确放置、分类及清洗方法，培养文明生产的良好习惯。

⑤锻炼和培养学生的动手能力。

二、拆装车床型号和用具1、车床： ca6140普通车床2、工具(1)内六角搬手壹套 (2)六角搬手一套三、CA6140车床尾座拆装1、CA6140型卧式车床尾座的作用车床的尾座可沿导轨纵向移动调整其位置。

其内有一根由手柄带动沿主轴轴线方向移动的心轴，在套筒的锥孔里插上顶尖，可以支承较长工件的一端。

还可以换上钻头、铰刀等刀具实现孔的钻削和铰削加工。

2、CA6140型卧式车床尾座的结构图是 CA6140 卧式车床的尾座装配图，它由多个零件组成，如尾座体、尾座垫板、紧固螺母、紧固螺栓、压板、尾座套筒、丝杠螺母、螺母压盖、手轮、丝杠、压紧块手柄、上压紧快、下压紧快、调整螺栓等。

1-尾座体2-尾座垫板3-紧固螺母4-紧固螺栓5-压板6-尾座套筒7-丝杠螺母8-螺母压盖9-手轮10-丝杠11-压紧块手柄12-上压紧快13-下压紧快14-调整螺栓3、CA6140型卧式车床尾座的拆装（1）首先拆除尾座锁紧螺杆和限位块；（2）拆除尾座与导轨的连接螺杆；（3）把尾座从导轨上取出；（4）拆卸滑动套筒定位块；（5）拆卸滑动套筒；（6）拆卸刻度盘；（7）组装。

尾座零件拆卸完，待清洗干净后，按照与拆卸相反的顺序安装。

4、CA6140型卧式车床尾座的安装以床身上尾座导轨为基准，配刮尾座底板，使其达到精度要求，再将尾座部件装在床身上。

安装时，将试配过的丝杠装上，盖上压盖并将螺钉孔和销孔加工完毕。

套筒和尾座体要配合良好，以手能推入为宜。

学习任务4：拆装C6132车床三爪卡盘、尾座学习目标：1、掌握机械拆装安全操作规程和常用拆装工具的使用。

2、能读懂车床三爪卡盘和尾座的装配图，熟悉三爪卡盘和尾座结构并理解其机械原理。

3、掌握典型机械设备的拆装工艺及操作要领。

4、会用修配装配法来拆卸和装配三爪卡盘和尾座，进行间隙调整并检测几何精度。

学习时间：第8、9、10周共24节内容结构：学习任务或学习情境描述：1、通过案例教学法等方面的安全教育培训，让学生在机械设备的拆装过程中文明操作，提高学生的安全意识；2、通过现场演示及实训，使学生掌握常用机械设备的拆装工艺；3、通过练习和讨论，让学生能够读三爪卡盘和尾座装配图，理解机械原理；4、会用修配装配法来拆装三爪卡盘和尾座，进行间隙调整并检测几何精度。

第一部分学习准备（一）相关知识1、机械拆装安全文明生产要求及操作规程（见任务二工作页，在此不再重复）。

2、三爪卡盘和尾座的相关机械知识：1）、装配图基础知识（见任务二工作页，在此不再重复）。

2）、齿轮的基础：齿轮是常见的机械零件，你知道哪一些产品使用齿轮吗？这些常见的齿轮有哪些类型呢？齿轮传动有什么特点呢？3）、齿轮传动的分类：A工作可靠；使用寿命长；瞬时传动比恒定；传动效率高；可实现平行轴、相交轴、交错轴之间的传动；传递的功率和速度范围较大。

B、齿轮传动的缺点：齿轮的加工、安装精度要求较高；制造成本高；不适宜远距离两轴之间的传动。

C、与带传动和链传动相比具有的特点：思考齿轮传动和带传动、链传动之间的区别；传递的功率和速度范围较大；瞬时传动比恒定，平稳性较高，传递运动准确可靠；传动效率高、使用寿命长、工作可靠；可实现平行轴、不平行轴之间的传动；齿轮的制造、安装成本较高；不适宜远距离两轴之间的传动。

3、齿轮的啮合原理：（齿轮传动被广泛应用各种机械上）齿轮传动有哪些类型；齿轮传动有什么特点；为什么齿轮能保证传动平稳、保持恒定的传动比呢；为什么从动轮能够与主动轮一起匀速转动/齿轮传动靠什么保持平稳性？可根据下图为齿轮一对齿廓的传动情况来认识齿轮的啮合及计算。

车床尾座的拆装公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]实训(实习)报告（说明书）题目：车床尾座的拆卸与装配专业：学号：姓名：辅导老师：2014年 11月成绩：优良中及格不及格目录目录 (1)第1章作业前的准备 (2)劳动前的保护及作业环境 (2)劳动保护 (2)劳动保护的目的 (2)安全操作 (2)技术准备 (2)工具准备 (2)第2章车床尾座的拆卸与装配 (3)认识车床尾座 (3)车床尾座的结构 (4)车床尾座的作用 (6)车床尾座材料 (6)车床尾座的拆卸 (7)车床尾座拆卸前准备 (7)车床尾座拆卸 (7)车床尾座拆卸时的注意事项 (9)车床尾座的安装 (9)车床尾座安装顺序 (9)车床尾座安装时的注意事项 (9)第3章车床尾座的维护 (9)车床尾座的清洁 (9)车床尾座的保养 (9)小结 (9)参考文献 (10)第1章作业前的准备劳动前的保护及作业环境劳动保护1、工作前应检查工具，如发现工具具有毛病，应立即报告班长、老师。

2、全体同学应熟知整个工序和要点及工作事项能明白拆卸及安装步骤和过程中的针对性危害，注意自身安全。

3、凡现场操作人员必须集中精力。

劳动保护的目的1、劳动保护是为了保障操作人员的安全以免砸伤。

2、以防工具的损坏以及车床尾座零件的丢失或损坏。

安全操作1、工作前应检查工具，如发现工具具有毛病，应立即报告班长、老师。

2、全体同学应熟知整个工序和要点及工作事项能明白拆卸及安装步骤和过程中的针对性危害，注意自身安全。

3、凡施工现场人员必须集中精力。

技术准备1、拆卸前，应熟悉拆卸部位的装配图和有关技术资料，了解相关部位的结构和零件之间的配合情况。

2、拉卸前，必须仔细检查轴和轴上的定位紧固件是否已经完全被拆除，如螺母、调整螺钉和调整螺母。

3、根据装配图确定轴的正确拆出方向。

4、在拆卸过程中，要经常检查轴上的零件是否被卡住而影响拆卸。

工具准备1、螺钉旋具（一字螺丝刀）2、扳手（活动扳手、内六角扳手）3、其他工具（钳子、锤子、木块）图1-1 使用工第2章车床尾座的拆卸与装配认识车床尾座图2-1 车床尾座的实物图车床尾座的结构231图2-2 车床尾座的零件图（a、b、c）1、丝杠2、螺母3、端盖4、手柄5、套筒6、压板7、压板8、底座压板9、垫圈 10、螺母 11、螺栓 12、调整螺钉图2-3 车床尾座部件示意图表2-1 车床尾座部件明细表车床尾座的作用1、车床尾座的作用车床的尾座可沿导轨纵向移动调整其位置。

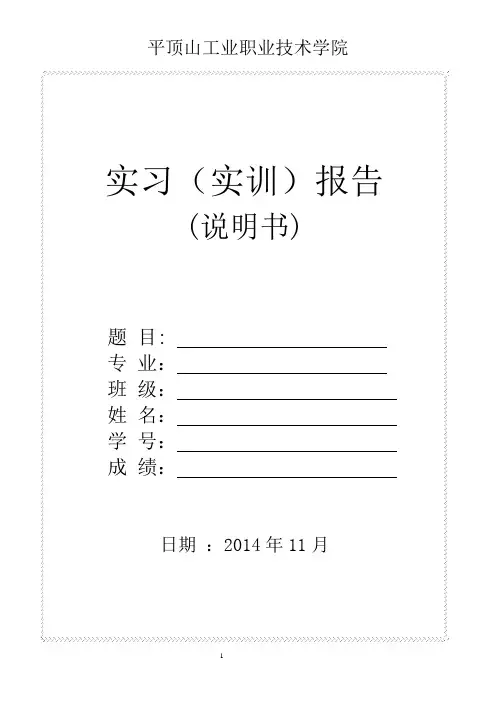

实习（实训）报告(说明书)题 目:专 业：班 级：姓 名：学 号：成 绩：日期 ：2014年11月目录第1章作业前准备------------------------------------ 1 1.1作业环境准备-------------------------------------- 1 1.2技术准备-------------------------------------------- 1 1.3车床尾座的说明----------------------------------- 21.3.1车床尾座的介绍------------------------------ 21.3.2车床尾座的用途------------------------------ 2 1.4安全操作规程-------------------------------------- 3 第2章车床尾座的拆卸-------------------------------- 42.1 认识车床尾座------------------------------------- 4 2.2 尾座的规格---------------------------------------- 6 2.3 尾座的材质---------------------------------------- 7 2.4 CA6140型卧式车床尾座的拆装--------------- 7 2.5 CA6140型卧式车床尾座的安装--------------- 8 第3章拆卸与装配时注意事项--------------------- 83.1 拆卸与装配注意事项---------------------------- 8 小结-------------------------------------------------------- 10 参考文献-------------------------------------------------- 11第1章作业前准备1.1作业环境准备（1）尾座上不应放置工具。

CA6140车床刀架、尾架的拆装工艺组别：组员及学号：主要完成人：时间：CA6140车床刀架和尾架的拆装工艺车床车床是指以工件旋转为主运动，车刀移动为进给运动加工回转表面的机床。

它可用于加工各种回转成型面，例如：内外圆柱面、内外圆锥面、内外螺纹以及端面、沟槽、滚花等。

它是金属切削机床中使用最广，生产历史最久，品种最多的一种机床。

车床的种类型号很多，按其用途，结构可分为：仪表车床、卧式车床、单轴自动车床、多轴自动和半自动车床、转塔车床、立式车床、多刀半自动车床、专门化车床等。

普通车床主要组成部件有：主轴箱、交换齿轮箱、进给箱、溜板箱、刀架、尾架、光杠、丝杠、床身、床脚和冷却装置。

刀架和尾架的拆装一、刀架和尾架的结构及作用刀架组成：它由床鞍、横向溜板、转盘、刀架溜板和方刀架等组成。

功用：安装车刀，并由溜板带动其作纵向、横向和斜向进给运动。

尾架组成：它由顶尖、套筒、滑键、螺杆、手轮等组成。

功用：可沿其导轨纵向调整位置，其上可装顶尖支承长工件的后端以加工长圆柱体，也可以安装孔加工刀具加工孔。

尾座可横向做少量的调整，用于加工小锥度的外锥面。

二、拆装材料和工具1．设备：CA61402．工具：扳手类、旋具类、拉出器、手锤类、铜棒、衬垫、弹性卡簧钳、油池、毛刷3．材料：棉沙、柴油三、拆装的注意事项1．看懂结构再动手拆，并按先外后里，先易后难，先下后上顺序拆卸。

2．先拆紧固、联结、限位件（顶丝、销钉、卡圆、衬套等）。

3．拆前看清组合件的方向、位置排列等，以免装配时搞错。

4．拆下的零件要有秩序的摆放整齐，做到键归槽、钉插孔、滚珠丝杠盒内装。

5．注意安全，拆卸时要注意防止箱体倾倒或掉下，拆下零件要往桌案里边放，以免掉下砸人。

6．拆卸零件时，不准用铁锤猛砸，当拆不下或装不上时不要硬来，分析原因（看图）搞清楚后再拆装。

7．在扳动手柄观察传动时不要将手伸入传动件中，防止挤伤。

四、拆装步骤(一)、拆装刀架1、拆下螺丝，放在指定地方。
