第七章拉弯和压弯构件题库1-0-8

第七章受拉构件正截面承载力一、选择题1．仅配筋率不同的甲、乙两轴拉构件即将开裂时，其钢筋应力（）A．甲乙大致相等； B甲乙相差很多； C 不能肯定2．轴心受拉构件从加载至开裂前（）A．钢筋与砼应力均线性增加； B.钢筋应力的增长速度比砼快；C．钢筋应力的增长速度比砼慢； D.两者的应力保持相等。

3．在轴心受拉构件砼即将开裂的瞬间，钢筋应力大致为（）A．400N/mm2； mm2； mm2； D210N/mm24.偏心受拉构件的受拉区砼塑性影响系数Y与轴心受拉构件的塑性影响系数Y相比（）A. 相同；B.小；C.大.5.矩形截面对称配筋小偏拉构件在破坏时（）A. A s´受压不屈服；B. A s´受拉不屈服；C. A s´受拉屈服；D. A s´受压屈服6．矩形截面不对称配筋小偏拉构件在破坏时（）A. 没有受压区，A s´受压不屈服；B. 没有受压区，A s´受拉不屈服；C. 没有受压区，A s´受拉屈服；D. 没有受压区，A s´受压屈服二、思考题1. 如何划分受拉构件是大偏心受拉还是小偏心受拉？它们的各自的受力特点和破坏特征是什么？第七章受拉构件正截面承载力答案一、A B C C B B二、1、根据受拉构件偏心距的大小，并以轴向拉力的作用点在截面两侧纵向钢筋之间或在纵向钢筋之外作为区分界限，即：当轴向拉力N在纵向钢筋A合力点及s A'合力点范围以外时为大偏心受拉构s件；当轴向拉力N在纵向钢筋A合力点及s A'合力点范围以内时为小偏心受拉构s件。

大偏心受拉构件的受力特点是：当拉力增大到一定程度时，受拉钢筋首先达到抗拉屈服强度，随着受拉钢筋塑性变形的增长，受压区面积逐步缩小，最后构件由于受压区混凝土达到极限压应变而破坏。

其破坏形态与小偏心受压构件相似。

小偏心受拉构件的受力特点是：混凝土开裂后，裂缝贯穿整个截面，全部轴向拉力由纵向钢筋承担。

第七章拉弯和压弯构件第一节概述第二节拉弯和压弯构件的强度、刚度计算第三节实腹式压弯构件弯矩作用平面内的整体稳定第四节实腹式压弯构件弯矩作用平面外的整体稳定第五节实腹式压弯构件的局部稳定第六节格构式压弯构件第一节概述一、概念同时承受弯矩和轴心拉力或轴心压力的构件称为拉弯或压弯构件。

这里，构件的弯矩可由不通过截面形心的偏心纵向荷载引起，也可由横向荷载引起，或由构件端部转角约束产生的端部弯矩所引起。

二、应用拉弯和压弯构件是钢结构中常用的构件形式，尤其是压弯构件的应用更为广泛。

例如单层厂房的柱、多层或高层房屋的框架柱，承受不对称荷载的工作平台柱，以及支架柱、塔架、桅杆塔等常是压弯构件；桁架中承受节间荷载的杆件则是拉弯或压弯构件。

三、截面（如图所示）。

拉弯或压弯构件的截面通常做成在弯矩作用方向具有较大的截面尺寸，使在该方向有较大的截面模量、回转半径和抗弯刚度，以便更好地承受弯矩。

在格构式构件中，通常使虚轴垂直于弯矩作用平面，以便能根据弯矩大小调整分肢间的距离。

另外，可根据正负弯矩的大小情况采用双轴对称截面或单轴对称截面。

四、设计计算内容压弯构件的设计应考虑强度、刚度、整体稳定和局部稳定四个方面。

拉弯构件的设计一般只考虑强度、刚度，但对以承受弯矩为主的拉弯构件，当截面一侧边缘纤维发生较大的压应力时，则也应考虑构件的整体稳定和局部稳定。

第二节拉弯和压弯构件的强度、刚度计算1. 拉弯和压弯构件的强度计算同梁的强度计算类似，拉弯和压弯构件设计时考虑采用有限塑性，这里限制塑性区的深度不超过0.15倍的截面高度。

规范规定，截面强度采用下述相关公式计算：单向弯矩作用时双向弯矩作用时当梁受压翼缘的自由外伸宽度与厚度之比大于而小于等于时，应取相应的＝1.0。

对需要计算疲劳的拉弯、压弯构件取 = =1.0。

上式中弯曲正应力一项前面的正负号表示拉或压，计算时取两项应力的代数和之绝对值最大者。

2. 拉弯和压弯构件的刚度计算拉弯和压弯构件的刚度计算公式与轴心受力构件相同。

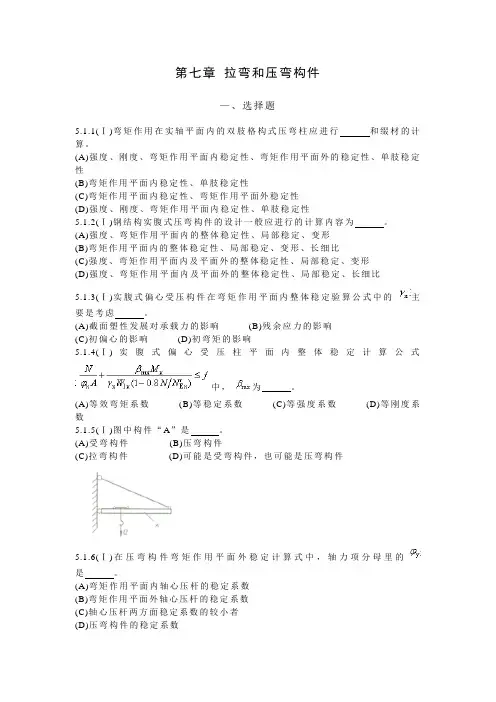

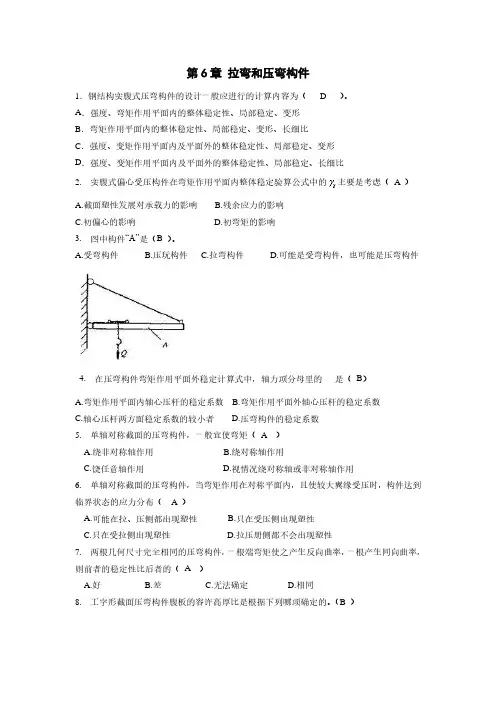

第七章拉弯和压弯构件—、选择题5.1.1(Ⅰ)弯矩作用在实轴平面内的双肢格构式压弯柱应进行和缀材的计算。

(A)强度、刚度、弯矩作用平面内稳定性、弯矩作用平面外的稳定性、单肢稳定性(B)弯矩作用平面内稳定性、单肢稳定性(C)弯矩作用平面内稳定性、弯矩作用平面外稳定性(D)强度、刚度、弯矩作用平面内稳定性、单肢稳定性5.1.2(Ⅰ)钢结构实腹式压弯构件的设计一般应进行的计算内容为。

(A)强度、弯矩作用平面内的整体稳定性、局部稳定、变形(B)弯矩作用平面内的整体稳定性、局部稳定、变形、长细比(C)强度、弯矩作用平面内及平面外的整体稳定性、局部稳定、变形(D)强度、弯矩作用平面内及平面外的整体稳定性、局部稳定、长细比5.1.3(Ⅰ)实腹式偏心受压构件在弯矩作用平面内整体稳定验算公式中的主要是考虑。

(A)截面塑性发展对承载力的影响(B)残余应力的影响(C)初偏心的影响(D)初弯矩的影响5.1.4(Ⅰ)实腹式偏心受压柱平面内整体稳定计算公式中，为。

(A)等效弯矩系数(B)等稳定系数(C)等强度系数(D)等刚度系数5.1.5(Ⅰ)图中构件“A”是。

(A)受弯构件(B)压弯构件(C)拉弯构件(D)可能是受弯构件，也可能是压弯构件5.1.6(Ⅰ)在压弯构件弯矩作用平面外稳定计算式中，轴力项分母里的是。

(A)弯矩作用平面内轴心压杆的稳定系数(B)弯矩作用平面外轴心压杆的稳定系数(C)轴心压杆两方面稳定系数的较小者(D)压弯构件的稳定系数5.1.7(Ⅰ)单轴对称截面的压弯构件，一般宜使弯矩。

(A)绕非对称轴作用(B)绕对称轴作用(C)绕任意轴作用(D)视情况绕对称轴或非对称轴作用5.1.8(Ⅰ)图示T形截面拉弯构件强度计算的最不利点为。

(A)截面上边缘”1”点(B)截面下边缘“2”点(C)截面中和轴处“3”点(D)可能是“1”点，也可能是“2”点5.1.9(Ⅰ) T形截面的压弯构件，当弯矩作用在对称轴平面内，且使翼缘受压时，构件达到临界状态的应力分布。

【例题１】某两端铰接压弯杆，如图所示，选用型钢2∠100×70×6，钢材Q235，m 2.4=l ，受轴向压力kN 42=N （设计值）和横向均布荷载m /kN 63.3=q （设计值），试验算截面是否满足要求。

【解答】m 2.4===l l l oy ox查表得，2∠110×70×6的截面数据：[]322.015014688.2/420/442.011954.3/420/cm 88.2cm 54.3cm 267cm 27.2142==<===========y y oy y x x ox x y x x i l i l i i I A ϕλλϕλ，，，，，（1）验算弯矩作用平面内的稳定32312322222cm 7.3547.7/cm 6.7553.3/N 277636.4119/212710206/mkN 82.463.38181=====×××==⋅=××==x x x x x Ex x I W I W EA N'ql M πλπ 查表得，20.105.121==x x γγ，按无端弯矩但有均布横向荷载作用时，取0.1=mx β，1.1/1.1（ｂ　类截面）（ｂ　类截面）)6.277/428.01106.7505.110812127442.01042)8.01(36311×−××××+××=−+（Exx x xmx x N'N W M ANγβϕ 215N/mm 159.4114.77.442=<=+=f (满足))6.277/4225.11107.352.1108121271042)25.11(36322×−××××−×=−−（Exxx x mx N'N W M A N γβ 215N/mm 210.3230.3202=<=−=f (满足)（2）验算弯矩作用平面外的稳定7518.01460017.01235/0017.01=×−=−=y y b f λϕ3631106.757518.010*********.01042××××+××=+x b x tx y W M A N ϕβϕ 215N/mm 202141612=<=+=f (满足)实腹式截面无削弱，强度无需计算；因截面是角钢（型钢），局部稳定不用验算。
