拉弯和压弯构件

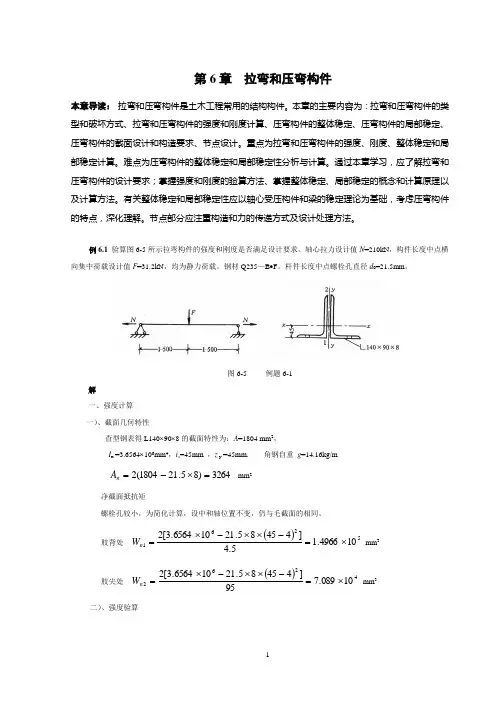

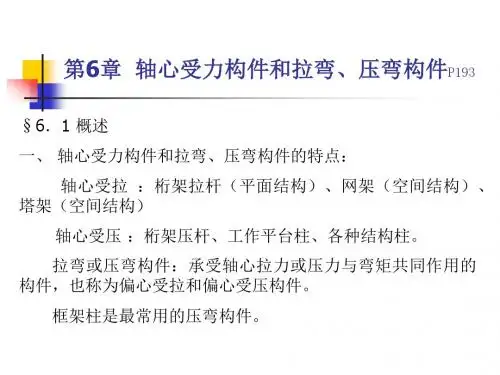

第6章 拉弯和压弯构件本章导读： 拉弯和压弯构件是土木工程常用的结构构件。

本章的主要内容为：拉弯和压弯构件的类型和破坏方式、拉弯和压弯构件的强度和刚度计算、压弯构件的整体稳定、压弯构件的局部稳定、压弯构件的截面设计和构造要求、节点设计。

重点为拉弯和压弯构件的强度、刚度、整体稳定和局部稳定计算。

难点为压弯构件的整体稳定和局部稳定性分析与计算。

通过本章学习，应了解拉弯和压弯构件的设计要求；掌握强度和刚度的验算方法、掌握整体稳定、局部稳定的概念和计算原理以及计算方法。

有关整体稳定和局部稳定性应以轴心受压构件和梁的稳定理论为基础，考虑压弯构件的特点，深化理解。

节点部分应注重构造和力的传递方式及设计处理方法。

例6.1 验算图6-5所示拉弯构件的强度和刚度是否满足设计要求。

轴心拉力设计值N =210kN ，构件长度中点横向集中荷载设计值F =31.2kN ，均为静力荷载。

钢材Q235—B ∙F 。

杆件长度中点螺栓孔直径d 0=21.5mm 。

图6-5 例题6-1解一、强度计算 一）、截面几何特性查型钢表得L140⨯90⨯8的截面特性为：A =1804 mm 2，I x =3.6564⨯106mm 4，i x =45mm ，z y =45mm. 角钢自重 g =14.16kg/m3264)85.211804(2=⨯-=n A mm 2净截面抵抗矩螺栓孔较小，为简化计算，设中和轴位置不变，仍与毛截面的相同。

肢背处 ()5261104966.15.4]44585.21106564.3[2⨯=-⨯⨯-⨯=n W mm 3肢尖处()426210089.795]44585.21106564.3[2⨯=-⨯⨯-⨯=n W mm 3二）、强度验算77.2310838.916.1422.1432.3184322max=⨯⨯⨯⨯⨯+⨯=+=gl Fl M G γkN ∙m查表5—1得，γ x1=1.05, γ x2=1.2。

肢背处11max n x n W M A Nγ+6.215104966.105.11077.23326410210563=⨯⨯⨯+⨯=N/mm 2≈f =215N/mm 2 肢尖处46322max 10089.72.11077.23326410210⨯⨯⨯-⨯=-n x n W M A N γ=-215 N/mm 2 = f =-215N/mm 2满足要求。

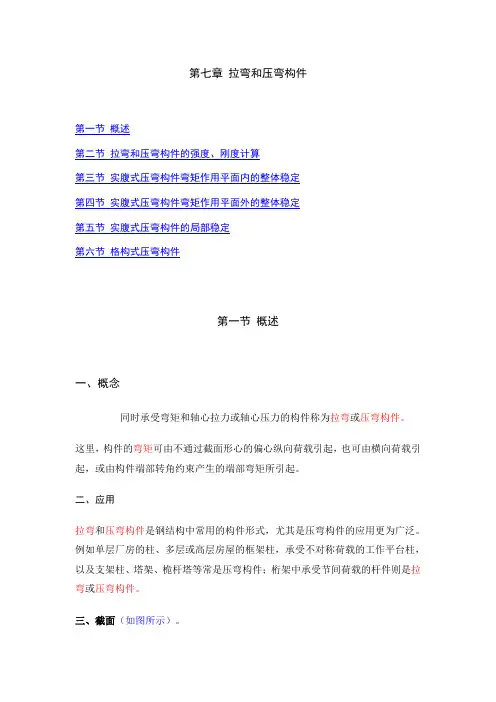

第七章拉弯和压弯构件第一节概述第二节拉弯和压弯构件的强度、刚度计算第三节实腹式压弯构件弯矩作用平面内的整体稳定第四节实腹式压弯构件弯矩作用平面外的整体稳定第五节实腹式压弯构件的局部稳定第六节格构式压弯构件第一节概述一、概念同时承受弯矩和轴心拉力或轴心压力的构件称为拉弯或压弯构件。

这里，构件的弯矩可由不通过截面形心的偏心纵向荷载引起，也可由横向荷载引起，或由构件端部转角约束产生的端部弯矩所引起。

二、应用拉弯和压弯构件是钢结构中常用的构件形式，尤其是压弯构件的应用更为广泛。

例如单层厂房的柱、多层或高层房屋的框架柱，承受不对称荷载的工作平台柱，以及支架柱、塔架、桅杆塔等常是压弯构件；桁架中承受节间荷载的杆件则是拉弯或压弯构件。

三、截面（如图所示）。

拉弯或压弯构件的截面通常做成在弯矩作用方向具有较大的截面尺寸，使在该方向有较大的截面模量、回转半径和抗弯刚度，以便更好地承受弯矩。

在格构式构件中，通常使虚轴垂直于弯矩作用平面，以便能根据弯矩大小调整分肢间的距离。

另外，可根据正负弯矩的大小情况采用双轴对称截面或单轴对称截面。

四、设计计算内容压弯构件的设计应考虑强度、刚度、整体稳定和局部稳定四个方面。

拉弯构件的设计一般只考虑强度、刚度，但对以承受弯矩为主的拉弯构件，当截面一侧边缘纤维发生较大的压应力时，则也应考虑构件的整体稳定和局部稳定。

第二节拉弯和压弯构件的强度、刚度计算1. 拉弯和压弯构件的强度计算同梁的强度计算类似，拉弯和压弯构件设计时考虑采用有限塑性，这里限制塑性区的深度不超过0.15倍的截面高度。

规范规定，截面强度采用下述相关公式计算：单向弯矩作用时双向弯矩作用时当梁受压翼缘的自由外伸宽度与厚度之比大于而小于等于时，应取相应的＝1.0。

对需要计算疲劳的拉弯、压弯构件取 = =1.0。

上式中弯曲正应力一项前面的正负号表示拉或压，计算时取两项应力的代数和之绝对值最大者。

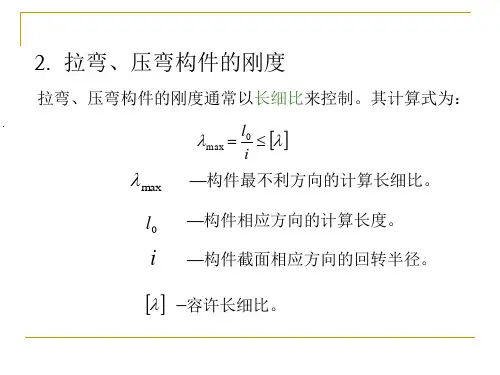

2. 拉弯和压弯构件的刚度计算拉弯和压弯构件的刚度计算公式与轴心受力构件相同。

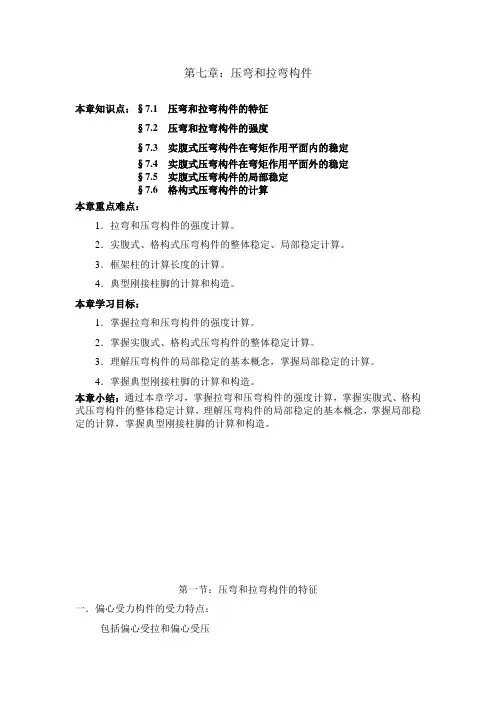

第七章：压弯和拉弯构件本章知识点：§7.1 压弯和拉弯构件的特征§7.2 压弯和拉弯构件的强度§7.3 实腹式压弯构件在弯矩作用平面内的稳定§7.4 实腹式压弯构件在弯矩作用平面外的稳定§7.5实腹式压弯构件的局部稳定§7.6 格构式压弯构件的计算本章重点难点：1．拉弯和压弯构件的强度计算。

2．实腹式、格构式压弯构件的整体稳定、局部稳定计算。

3．框架柱的计算长度的计算。

4．典型刚接柱脚的计算和构造。

本章学习目标：1．掌握拉弯和压弯构件的强度计算。

2．掌握实腹式、格构式压弯构件的整体稳定计算。

3．理解压弯构件的局部稳定的基本概念，掌握局部稳定的计算。

4．掌握典型刚接柱脚的计算和构造。

本章小结：通过本章学习，掌握拉弯和压弯构件的强度计算，掌握实腹式、格构式压弯构件的整体稳定计算，理解压弯构件的局部稳定的基本概念，掌握局部稳定的计算，掌握典型刚接柱脚的计算和构造。

第一节：压弯和拉弯构件的特征一．偏心受力构件的受力特点：包括偏心受拉和偏心受压第一极 强度 整体稳定 平面外稳定 限状态： 稳定 实腹式 局部稳定格构式 弯矩作用在实轴上 弯矩作用在虚轴上 第一极 限状态：第二极限状态 },{max y x λλ≤[]λ从偏心受力构件的特点来看，边缘很容易达到设计强度，若按边缘达塑性视为强度极限很不经济，若按全截面达塑性，又会产生很大变形，因此与受弯构件相似，部分发展塑性。

（截面高度的4/1~8/1 ）偏心受力构件的平面内稳定问题属于第二类稳定，采用压溃理论进行计算，但当达极限荷载时，变形过大，规范限制了塑性的发展。

二．偏心受力构件的截面形式y x ,M M ——两个主轴方向的弯矩y x ,γγ——两个主轴方向的塑性发展因数 如工字形，x γ=1.05,y γ=1.20当直接承受动力荷载时， 1.0y x ==γγ第三节：实腹式压弯构件在弯矩作用平面内的稳定在弯矩作用平面内失稳属第二类稳定，偏心压杆的临界力与其相对偏心率ρεe = 有关，A W =ρ 为截面核心矩，ρεe =大则临界力低。

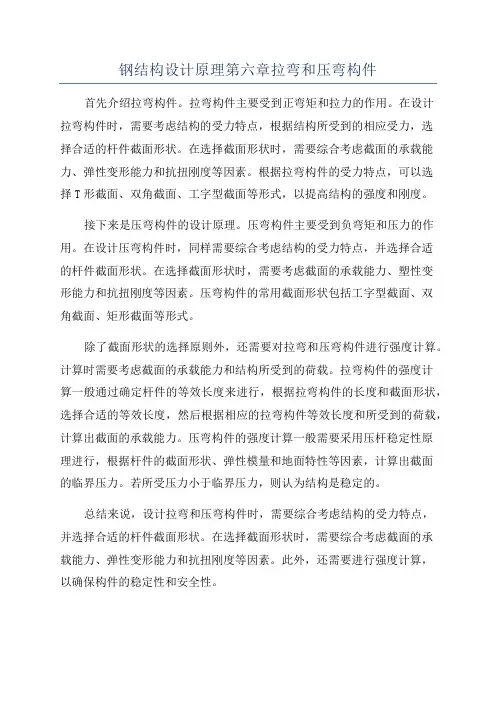

钢结构设计原理第六章拉弯和压弯构件首先介绍拉弯构件。

拉弯构件主要受到正弯矩和拉力的作用。

在设计拉弯构件时，需要考虑结构的受力特点，根据结构所受到的相应受力，选择合适的杆件截面形状。

在选择截面形状时，需要综合考虑截面的承载能力、弹性变形能力和抗扭刚度等因素。

根据拉弯构件的受力特点，可以选择T形截面、双角截面、工字型截面等形式，以提高结构的强度和刚度。

接下来是压弯构件的设计原理。

压弯构件主要受到负弯矩和压力的作用。

在设计压弯构件时，同样需要综合考虑结构的受力特点，并选择合适的杆件截面形状。

在选择截面形状时，需要考虑截面的承载能力、塑性变形能力和抗扭刚度等因素。

压弯构件的常用截面形状包括工字型截面、双角截面、矩形截面等形式。

除了截面形状的选择原则外，还需要对拉弯和压弯构件进行强度计算。

计算时需要考虑截面的承载能力和结构所受到的荷载。

拉弯构件的强度计算一般通过确定杆件的等效长度来进行，根据拉弯构件的长度和截面形状，选择合适的等效长度，然后根据相应的拉弯构件等效长度和所受到的荷载，计算出截面的承载能力。

压弯构件的强度计算一般需要采用压杆稳定性原理进行，根据杆件的截面形状、弹性模量和地面特性等因素，计算出截面的临界压力。

若所受压力小于临界压力，则认为结构是稳定的。

总结来说，设计拉弯和压弯构件时，需要综合考虑结构的受力特点，并选择合适的杆件截面形状。

在选择截面形状时，需要综合考虑截面的承载能力、弹性变形能力和抗扭刚度等因素。

此外，还需要进行强度计算，以确保构件的稳定性和安全性。
