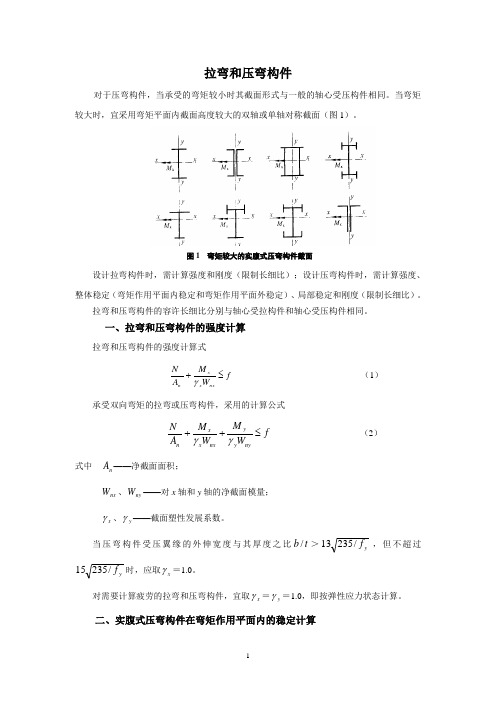

拉弯和压弯构件对于压弯构件，当承受的弯矩较小时其截面形式与一般的轴心受压构件相同。
当弯矩较大时，宜采用弯矩平面内截面高度较大的双轴或单轴对称截面（图1）。
图1 弯矩较大的实腹式压弯构件截面设计拉弯构件时，需计算强度和刚度（限制长细比）；设计压弯构件时，需计算强度、整体稳定（弯矩作用平面内稳定和弯矩作用平面外稳定）、局部稳定和刚度（限制长细比）。
拉弯和压弯构件的容许长细比分别与轴心受拉构件和轴心受压构件相同。
一、拉弯和压弯构件的强度计算拉弯和压弯构件的强度计算式f W M A Nnxx x n ≤+γ （1） 承受双向弯矩的拉弯或压弯构件，采用的计算公式f W M W M A Nnyy y nx x x n ≤++γγ （2） 式中 n A ——净截面面积；nx W 、ny W ——对x 轴和y 轴的净截面模量；x γ、y γ——截面塑性发展系数。
当压弯构件受压翼缘的外伸宽度与其厚度之比t b /＞y f /23513，但不超过y f /23515时，应取x γ＝1.0。
对需要计算疲劳的拉弯和压弯构件，宜取x γ＝y γ＝1.0，即按弹性应力状态计算。
二、实腹式压弯构件在弯矩作用平面内的稳定计算确定压弯构件弯矩作用平面内极限承载力的方法很多，可分为两大类，一类是边缘屈服准则的计算方法，一类是精度较高的数值计算方法。
1． 边缘屈服准则边缘纤维屈服准认为当构件截面最大纤维刚刚屈服时构件即失去承载能力而发生破坏，较适用于格构式构件。
按边缘屈服准则导出的相关公式y Ex x x xx f N N W M AN=⎪⎪⎭⎫⎝⎛-+ϕϕ11 （3）式中 x ϕ——在弯矩作用平面内的轴心受压构件整体稳定系数。
2．最大强度准则实腹式压弯构件当受压最大边缘刚开始屈服时尚有较大的强度储备，即容许截面塑性深入。
因此若要反映构件的实际受力情况，宜采用最大强度准则，即以具有各种初始缺陷的构件为计算模型，求解其极限承载力。
规范修订时，采用数值计算方法，考虑构件存在l/1000的初弯曲和实测的残余应力分布,借用了弹性压弯构件边缘纤维屈服时计算公式的形式，经过数值运算，得出比较符合实际又能满足工程精度要求的实用相关公式y Ex px xx f N N W M AN=⎪⎪⎭⎫⎝⎛-+8.01ϕ （4）式中 px W ——截面塑性模量。
钢结构——拉弯构件和压弯构件钢结构是指采用钢材作为主要构造材料的建筑结构。
在钢结构中，常见的构件有拉弯构件和压弯构件。
拉弯构件主要承受拉力，而压弯构件则主要承受压力。
本文将分别介绍拉弯构件和压弯构件的特点、设计和应用。
拉弯构件是指同时承受拉力和弯矩的构件。
它们常常用于桥梁、塔架等需要抵抗拉力的结构中。
拉弯构件受力时，在受拉面上会产生拉应变，而在另一侧会产生压应变。
拉弯构件的设计目标是在满足强度和刚度的要求下，最大程度地减小构件重量。
为了实现这一目标，拉弯构件通常采用I型、H型或者箱型截面，这些截面具有较大的截面面积和惯性矩，能够提供足够的强度和刚度。
拉弯构件的设计需要考虑以下几个因素：首先是受力情况。
拉弯构件在受力时，应根据实际情况确定构件的截面形状和尺寸，以满足承受拉力和弯矩的要求。
其次是构件的材料选择。
常见的拉弯构件材料有普通碳素钢和高强度钢。
高强度钢具有较高的强度和刚度，能够减小构件的截面尺寸和重量。
最后是构件的连接方式。
拉弯构件的连接方式有焊接、螺栓连接和铆接等，设计时需要选择适合的连接方式以满足受力要求。
压弯构件是指同时受到压力和弯矩作用的构件。
它们通常用于承担压力的柱子和梁等结构中。
压弯构件在受力时，产生的主要应力是压应力和弯曲应力。
与拉弯构件相比，压弯构件的设计更加复杂，需要考虑稳定性问题。
在设计过程中，需要根据实际情况确定构件的截面形状和尺寸，以满足承受压力和弯矩的要求，并保证构件的稳定性。
常见的压弯构件截面有角钢、工字钢和管材等。
与拉弯构件相比，压弯构件的设计更注重稳定性。
在设计压弯构件时，需要考虑构件的临界压弯强度，即其能够承受的最大弯矩和压力。
为了提高构件的稳定性，常见的设计方法有增大截面尺寸、采用合适的截面形状、设置剪力加强构件等。
此外，还需要考虑构件的支撑条件和边界约束等因素，以保证压弯构件在受力过程中不发生屈曲或失稳。
拉弯构件和压弯构件在钢结构设计和应用中都起着重要的作用。
简述拉弯和压弯构件,在n、m作用下截面应力的发展过程。
拉弯和压弯构件是指同时承受轴心拉力或轴心压力及弯矩的构件，也称为偏心受拉或偏心受压构件。
在 n、m 作用下，拉弯和压弯构件的截面应力发展过程可以分为以下几个阶段:
1. 弹性阶段：在外力作用下，构件截面产生变形，但应力水平较低，处于弹性状态。
在此阶段，构件截面上的应力分布均匀，没有明显的集中应力。
2. 屈服阶段：当外力进一步增加，构件截面上的变形加剧，应力水平逐渐升高，达到屈服应力时，构件截面开始产生塑性变形。
在这个阶段，构件截面上的应力分布开始出现局部峰值，并且应力水平比弹性阶段有所提高。
3. 破坏阶段：当外力继续增加，构件截面上的屈服应力增加，塑性变形加剧，最终构件截面发生破坏。
在这个阶段，构件截面上的应力分布高度集中，应力水平达到最大值，构件截面开始破裂。
总的来说，拉弯和压弯构件在 n、m 作用下截面应力的发展过程可以分为弹性阶段、屈服阶段和破坏阶段，不同阶段的应力分布和强度条件有所不同。
在工程设计中，需要根据具体情况选择合适的截面形式和材料，以保证构件在使用时能够承受足够的外力和变形。

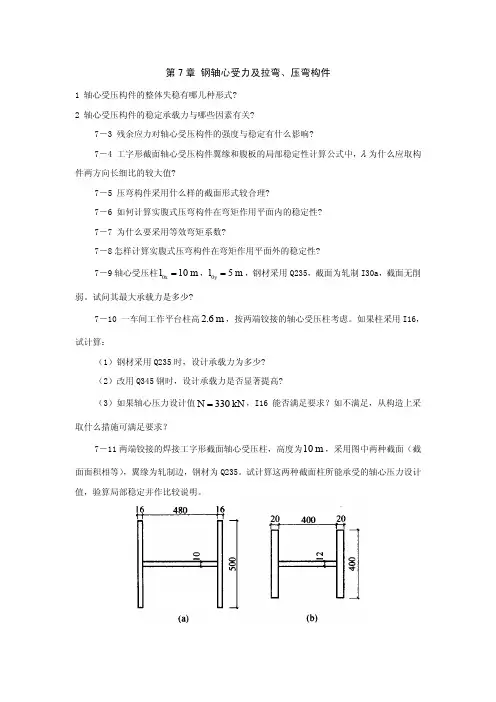

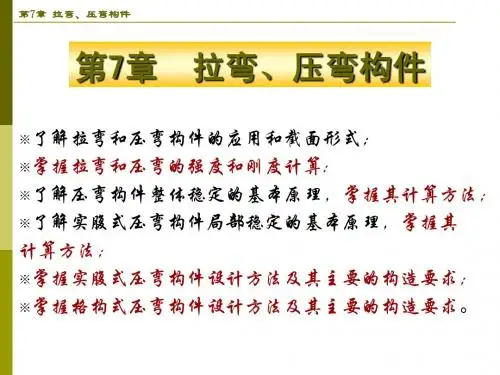

第七章：压弯和拉弯构件本章知识点：§7.1 压弯和拉弯构件的特征§7.2 压弯和拉弯构件的强度§7.3 实腹式压弯构件在弯矩作用平面内的稳定§7.4 实腹式压弯构件在弯矩作用平面外的稳定§7.5实腹式压弯构件的局部稳定§7.6 格构式压弯构件的计算本章重点难点：1．拉弯和压弯构件的强度计算。
2．实腹式、格构式压弯构件的整体稳定、局部稳定计算。
3．框架柱的计算长度的计算。
4．典型刚接柱脚的计算和构造。
本章学习目标：1．掌握拉弯和压弯构件的强度计算。
2．掌握实腹式、格构式压弯构件的整体稳定计算。
3．理解压弯构件的局部稳定的基本概念，掌握局部稳定的计算。
4．掌握典型刚接柱脚的计算和构造。
本章小结：通过本章学习，掌握拉弯和压弯构件的强度计算，掌握实腹式、格构式压弯构件的整体稳定计算，理解压弯构件的局部稳定的基本概念，掌握局部稳定的计算，掌握典型刚接柱脚的计算和构造。
第一节：压弯和拉弯构件的特征一．偏心受力构件的受力特点：包括偏心受拉和偏心受压第一极 强度 整体稳定 平面外稳定 限状态： 稳定 实腹式 局部稳定格构式 弯矩作用在实轴上 弯矩作用在虚轴上 第一极 限状态：第二极限状态 },{max y x λλ≤[]λ从偏心受力构件的特点来看，边缘很容易达到设计强度，若按边缘达塑性视为强度极限很不经济，若按全截面达塑性，又会产生很大变形，因此与受弯构件相似，部分发展塑性。
（截面高度的4/1~8/1 ）偏心受力构件的平面内稳定问题属于第二类稳定，采用压溃理论进行计算，但当达极限荷载时，变形过大，规范限制了塑性的发展。
二．偏心受力构件的截面形式y x ,M M ——两个主轴方向的弯矩y x ,γγ——两个主轴方向的塑性发展因数 如工字形，x γ=1.05,y γ=1.20当直接承受动力荷载时， 1.0y x ==γγ第三节：实腹式压弯构件在弯矩作用平面内的稳定在弯矩作用平面内失稳属第二类稳定，偏心压杆的临界力与其相对偏心率ρεe = 有关，A W =ρ 为截面核心矩，ρεe =大则临界力低。
【例题１】某两端铰接压弯杆，如图所示，选用型钢2∠100×70×6，钢材Q235，m 2.4=l ，受轴向压力kN 42=N （设计值）和横向均布荷载m /kN 63.3=q （设计值），试验算截面是否满足要求。
【解答】m 2.4===l l l oy ox查表得，2∠110×70×6的截面数据：[]322.015014688.2/420/442.011954.3/420/cm 88.2cm 54.3cm 267cm 27.2142==<===========y y oy y x x ox x y x x i l i l i i I A ϕλλϕλ，，，，，（1）验算弯矩作用平面内的稳定32312322222cm 7.3547.7/cm 6.7553.3/N 277636.4119/212710206/mkN 82.463.38181=====×××==⋅=××==x x x x x Ex x I W I W EA N'ql M πλπ 查表得，20.105.121==x x γγ，按无端弯矩但有均布横向荷载作用时，取0.1=mx β，1.1/1.1（ｂ 类截面）（ｂ 类截面）)6.277/428.01106.7505.110812127442.01042)8.01(36311×−××××+××=−+（Exx x xmx x N'N W M ANγβϕ 215N/mm 159.4114.77.442=<=+=f (满足))6.277/4225.11107.352.1108121271042)25.11(36322×−××××−×=−−（Exxx x mx N'N W M A N γβ 215N/mm 210.3230.3202=<=−=f (满足)（2）验算弯矩作用平面外的稳定7518.01460017.01235/0017.01=×−=−=y y b f λϕ3631106.757518.010*********.01042××××+××=+x b x tx y W M A N ϕβϕ 215N/mm 202141612=<=+=f (满足)实腹式截面无削弱，强度无需计算；因截面是角钢（型钢），局部稳定不用验算。
第7章拉弯、压弯构件§7-1 拉弯、压弯构件的应用和截面形式构件同时承受轴心压（或拉）力和绕截面形心主轴的弯矩作用，称为压弯（或拉弯）构件。
弯矩可能由轴心力的偏心作用、端弯矩作用或横向荷载作用等因素产生（图7.1.1、图7.1.2），弯矩由偏心轴力引起时，也称为偏压构件。
当弯矩作用在截面的一个主轴平面内时称为单向压弯（或拉弯）构件，同时作用在两个主轴平面内时称为双向压弯（或拉弯）构件。
由于压弯构件是受弯构件和轴心受压构件的组合，因此压弯构件也称为梁－柱（beam column）。
图7.1.1 压弯构件图7.1.2 拉弯构件在钢结构中压弯和拉弯构件的应用十分广泛，例如有节间荷载作用的桁架上下弦杆、受风荷载作用的墙架柱、工作平台柱、支架柱、单层厂房结构及多高层框架结构中的柱等等大多是压弯（或拉弯）构件。
与轴心受力构件一样，拉弯和压弯构件也可按其截面形式分为实腹式构件和格构式构件两种，常用的截面形式有热轧型钢截面、冷弯薄壁型钢截面和组合截面，如图7.1.3所示。
当受力较小时，可选用热轧型钢或冷弯薄壁型钢(图7.1.3a、b)。
当受力较大时，可选用钢板焊接组合截面或型钢与型钢、型钢与钢板的组合截面(图7.1.3c)。
除了实腹式截面(图7.1.3a~c) 外，当构件计算长度较大且受力较大时，为了提高截面的抗弯刚度，还常常采用格构式截面(图7.1.3d)。
图7.1.3中对称截面一般适用于所受弯矩值不大或正负弯矩值相差不大的情况；非对称截面适用于所受弯矩值较大、弯矩不变号或正负弯矩值相差较大的情况，即在受力较大的一侧适当加大截面和在弯矩作用平面内加大截面高度。
在格构式构件中，通常使弯矩绕虚轴作用，以便根据承受弯矩的需要，更灵活地调整分肢间距。
此外，构件截面沿轴线可以变化，例如，工业建筑中的阶形柱(图7.1.4a)、门式刚架中的楔形柱(图7.1.4b)等。
截面形式的选择，取决于构件的用途、荷载、制作、安装、连接构造以及用钢量等诸多因素。
第7章拉弯、压弯构件§7-1 拉弯、压弯构件的应用和截面形式构件同时承受轴心压（或拉）力和绕截面形心主轴的弯矩作用，称为压弯（或拉弯）构件。
弯矩可能由轴心力的偏心作用、端弯矩作用或横向荷载作用等因素产生（图7.1.1、图7.1.2），弯矩由偏心轴力引起时，也称为偏压构件。
当弯矩作用在截面的一个主轴平面内时称为单向压弯（或拉弯）构件，同时作用在两个主轴平面内时称为双向压弯（或拉弯）构件。
由于压弯构件是受弯构件和轴心受压构件的组合，因此压弯构件也称为梁－柱（beam column）。
图7.1.1 压弯构件图7.1.2 拉弯构件在钢结构中压弯和拉弯构件的应用十分广泛，例如有节间荷载作用的桁架上下弦杆、受风荷载作用的墙架柱、工作平台柱、支架柱、单层厂房结构及多高层框架结构中的柱等等大多是压弯（或拉弯）构件。
与轴心受力构件一样，拉弯和压弯构件也可按其截面形式分为实腹式构件和格构式构件两种，常用的截面形式有热轧型钢截面、冷弯薄壁型钢截面和组合截面，如图7.1.3所示。
当受力较小时，可选用热轧型钢或冷弯薄壁型钢(图7.1.3a、b)。
当受力较大时，可选用钢板焊接组合截面或型钢与型钢、型钢与钢板的组合截面(图7.1.3c)。
除了实腹式截面(图7.1.3a~c) 外，当构件计算长度较大且受力较大时，为了提高截面的抗弯刚度，还常常采用格构式截面(图7.1.3d)。
图7.1.3中对称截面一般适用于所受弯矩值不大或正负弯矩值相差不大的情况；非对称截面适用于所受弯矩值较大、弯矩不变号或正负弯矩值相差较大的情况，即在受力较大的一侧适当加大截面和在弯矩作用平面内加大截面高度。
在格构式构件中，通常使弯矩绕虚轴作用，以便根据承受弯矩的需要，更灵活地调整分肢间距。
此外，构件截面沿轴线可以变化，例如，工业建筑中的阶形柱(图7.1.4a)、门式刚架中的楔形柱(图7.1.4b)等。
截面形式的选择，取决于构件的用途、荷载、制作、安装、连接构造以及用钢量等诸多因素。
